幫忙看看光耦PC817簡單的控制電路能否實作？-有解無憂

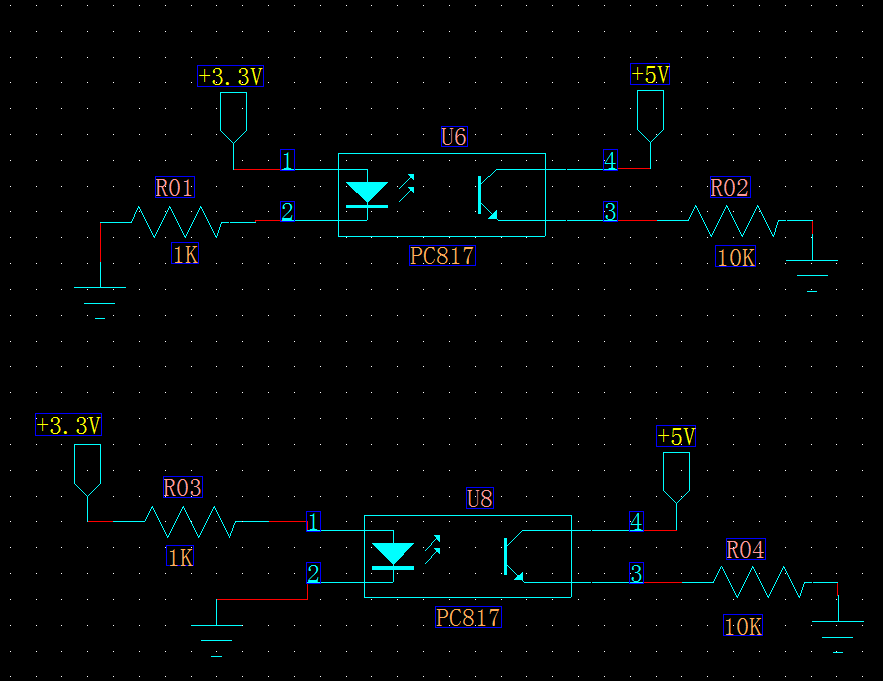

第一次使用光耦PC817，有個疑問不太確定，如圖：+3.3V輸入后，+5.5V電路能否導通？如果導通后R02或R04兩端的壓降接近5V嗎？這2種接法光耦是否都能導通？

uj5u.com熱心網友回復：

都能導通！具體電壓值需要根據電流傳輸比計算的，Vr4=5-10k*[(3.3v-0.7v)/1k*傳輸比]。可是一般做開關信號使用，你可以接在pc817的4腳，但注意加限流電阻！

uj5u.com熱心網友回復：

VR4不能僅僅用傳輸比去計算，因為輸入輸出端的限流電阻的影響，實際上并沒有那么大的傳輸電流。此時應該看的是導通壓降。

uj5u.com熱心網友回復：

應該沒問題，
你接好電路后，實際測量一下R02或04的兩端電壓，如果接近5V說明正常，否則，你需要減少R01或R03，或者增大R02或04的電阻

uj5u.com熱心網友回復：

光耦的啟動電流太低了，你這圖光耦1V壓降，剩下2.3V /1000歐姆，剩下2.3mA.明顯不行，現在產品做不了這個，去了解下光耦的datasheet

uj5u.com熱心網友回復：

都能導通，光耦Vf=1.2V，If=（3.3-1.2）/1=2.1mA，CTR=80~600%，飽和導通時對應Ie=1.6mA~12mA，對應R02和R04電壓V=Ie*10k=16V~120V>5.5V，考慮VCE(sat)=0.1V，所有R02和R04電壓V=5.5-0.1=5.4V。

uj5u.com熱心網友回復：

參考 5 樓 weixin_44616774 的回復:

都能導通，光耦Vf=1.2V，If=（3.3-1.2）/1=2.1mA，CTR=80~600%，飽和導通時對應Ie=1.6mA~12mA，對應R02和R04電壓V=Ie*10k=16V~120V>5.5V，考慮VCE(sat)=0.1V，所有R02和R04電壓V=5.5-0.1=5.4V。

請問大俠，飽和導通時Ie=1.6ma-12ma，這個數不是絕對的吧。而且按照實際計算的結果，Vce=0.1的話，那么R02,R04上的分壓也是5.4，那么可以求得Ie=5.4/10k=0.54ma啊。對吧。差了好幾倍的呢。這個正常嗎？怎么解釋啊？

uj5u.com熱心網友回復：

CTR只是說明光耦的放大能力，最終的電流大小是有負載決定的，你可以把光耦簡單理解為三極管。提醒一下，光耦的CTR需要考慮降額，跟使用時間和溫度都有關系。還有需要考慮輕負載時暗電流的情況。

uj5u.com熱心網友回復：

參考 4 樓 qq_39542548 的回復:

光耦的啟動電流太低了，你這圖光耦1V壓降，剩下2.3V /1000歐姆，剩下2.3mA.明顯不行，現在產品做不了這個，去了解下光耦的datasheet

我也覺得這個分析是對的，應該使用下面那個接法即R03，另外電阻R04也應該串入5V網路，否則當發光二極管導管時，5V網路是不會導通的。

uj5u.com熱心網友回復：

光耦在某些情況下可以近似看出三極管（只是放大比例不同），只要電壓達到門限之后，輸入和輸出之間是電流縮放關系，類似三極管。
