基于SDI7768的高精度計量插座方案
一、計量插座的開發背景

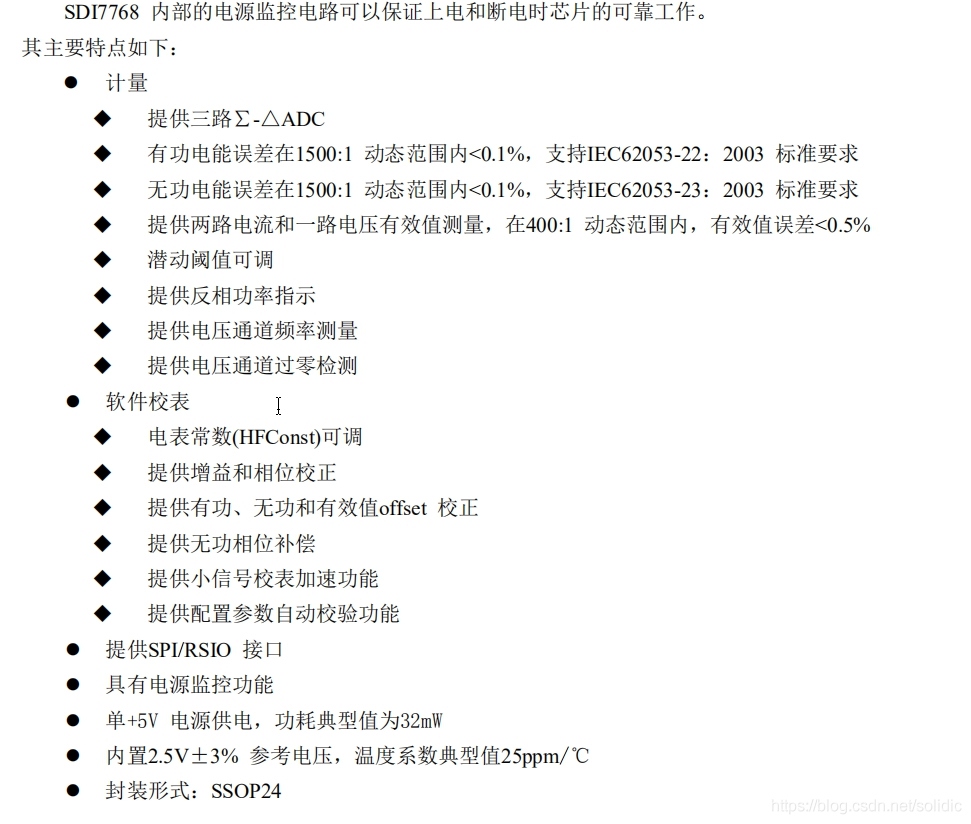

隨著社會進步人們生活中使用的電器越來越多，各種大功率電器成了用電大戶，但是你能知道空調開一晚上用多少電么？電飯鍋燒一鍋飯用多少電么？各個電器廠家標的電器功率、能耗等級有沒有虛標？因此設計一款能實時顯示用電器功率、用電量的計量插座方案很有現實意義，本節計量插座方案能讓用戶實時監控家里用電器的用電情況 ，本高精度計量插座方案選用SDI7768高精度電能計量芯片開發，能實作有功功率、無功功率、電流、電壓、功率因數、電壓頻率、累計電量等引數的測量，
二、硬體設計

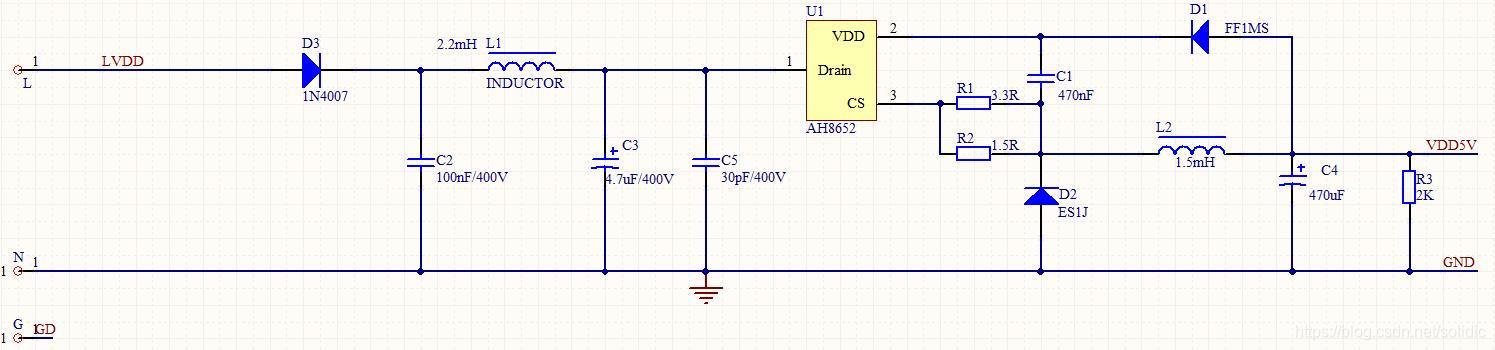

1：系統電源
電源采用低成本的AH8652電源芯片，此電源方案能直接輸出5V電壓不需要額外加LDO就能直接給系統供電，結構簡單，性能可靠，成本低廉，供電電流也能滿足本方案，
注意：電源一定要是非隔離電源

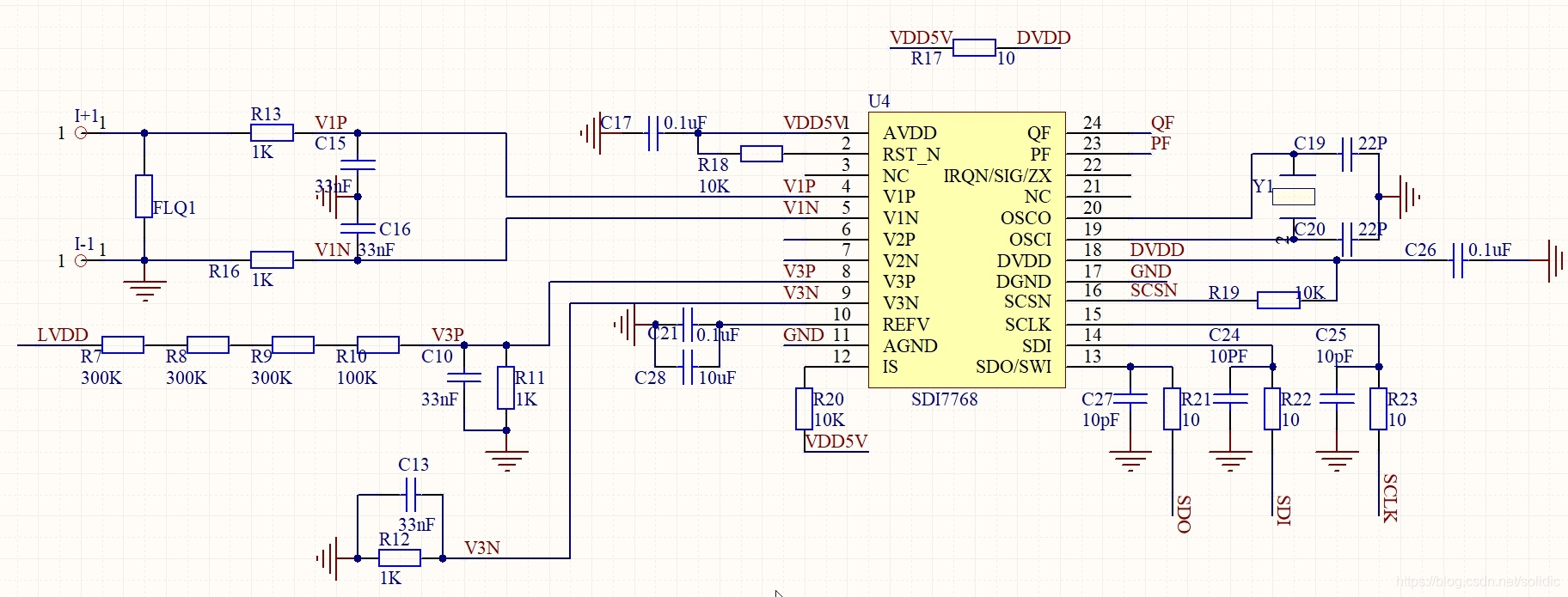

2：SDI7768電能計量芯片外圍采樣電路
采樣電路分為電壓采樣和電流采樣兩路
a:電壓采樣使用1000：1的電阻網路分壓方式將采到的正信號輸入到SDI7768的V3P引腳，負信號輸入到V3N
b:電流采樣是使電流流過采樣電阻FLQ后產生一個電壓信號，正信號輸入到SDI7768的V1P引腳信號輸入到V1N引腳
c:各個引數通過SPI介面輸出到MCU

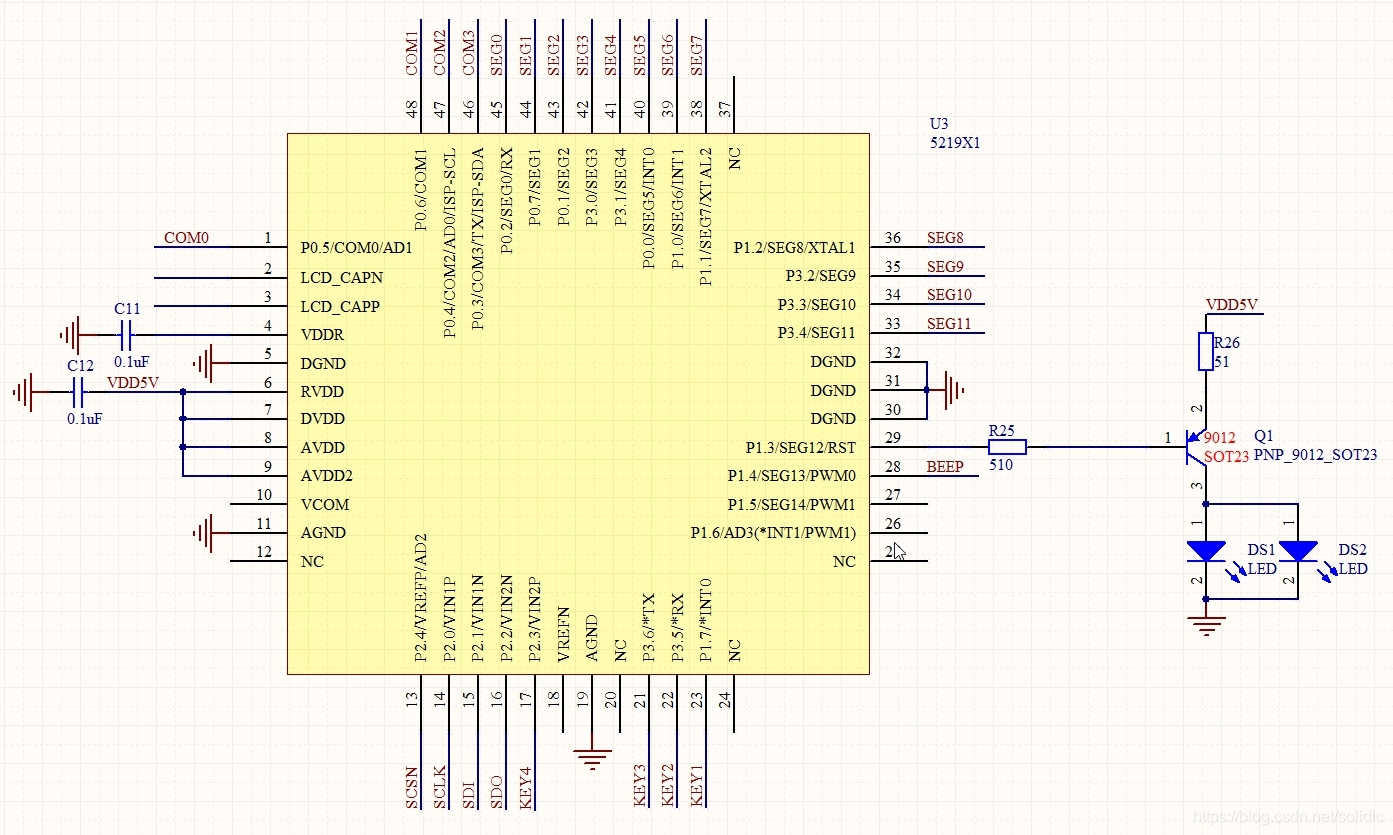

3：主控及外設電路
單片機選用帶液晶驅動的SDI5221芯片，該單片機具有以下特征
MCU計算功率、電能等引數，檢測按鍵，驅動液晶顯示，

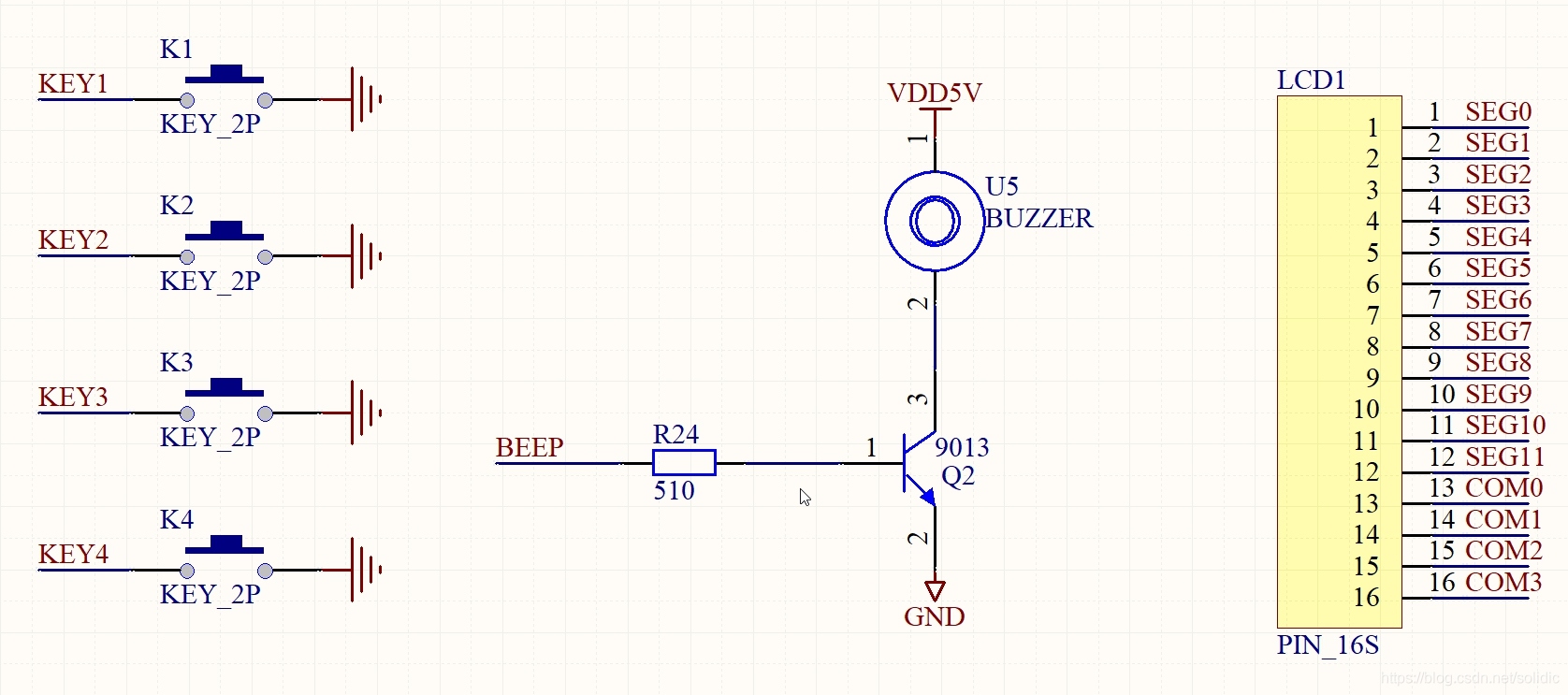

四個按鍵用來做人機互動，切換顯示和設定一些引數，
蜂鳴器用來做按鍵提示音和例外報警提示，
液晶用于顯示各個引數及設定界面、報警界面，
四個按鍵標號分別為SET、PULS、MINUS、ENTER
三、整個系統操作如下圖
1、校表:將未校表過的模塊接入220V，5A單相電，相位打到0.5L檔，穩定后長按“ENTER”鍵，等蜂鳴器連續響兩聲后校表就完成了，
注意：校表只能在程式燒錄以后校表一次，已經校表過的模塊不能再次校表，

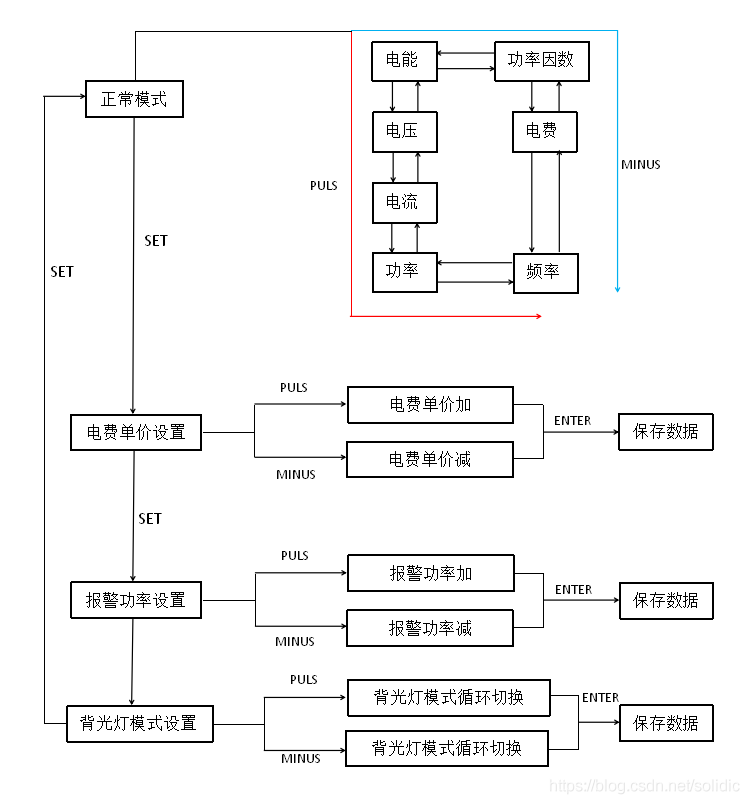

2、顯示切換及引數設定操作流程示意圖：
在電量顯示界面長按“ENTER”鍵能清除電量資料
四、軟體設計

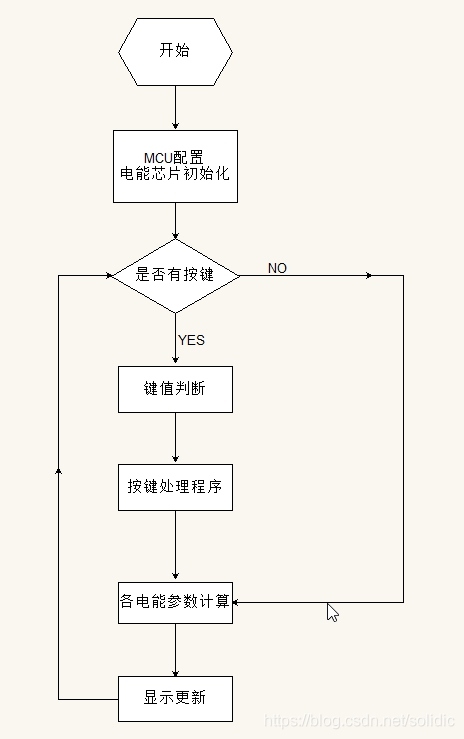

程式流程圖如下：
五、總結
本高精度計量插座方案測量精度高，可靠性好，功能全面，操作簡單，能精確的反應用戶的用電情況，
