Hi3559AV100 sample_vio 視頻輸出

前言

在開發程序中發現海思 Hi3559AV100 的 mpp 業務 sample_vio 和官方檔案的描述有點差異，并且很多需要注意修改的地方都沒有說明，所以整理了這份檔案，

ifconfig eth0 hw ether 00:10:67:20:81:70;
ifconfig eth0 10.86.147.170 netmask 255.255.255.0;
route add default gw 10.86.147.1

以上為舉例， IP 以實際為準
② 然后ping 一下其他 IP，正常情況下網路將能正常作業

ping 10.86.147.188

mount -t nfs -o nolock -o tcp -o
rsize=32768,wsize=32768 10.86.147.188:/NFS/rootfs /mnt

③ 然后就可以在 /mnt 目錄下訪問服務器上的檔案，并進行開發作業

修改組態檔
在 Hi3559AV100_SDK_V2.0.3.1/mpp/sample/ 目錄下修 Makefile.param 組態檔適配 sensor imx334
修改視頻輸出解析度

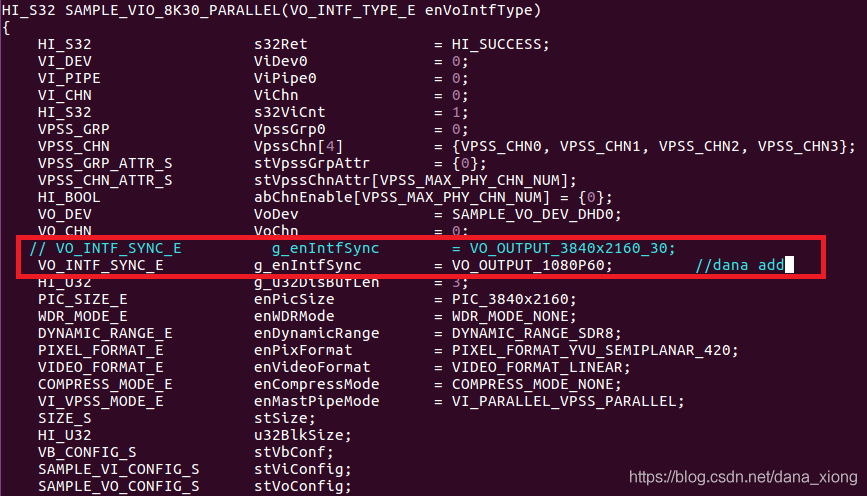

在 /mpp/sample/vio/ 目錄下修改 sample_vio.c

修改輸出格式為 1080P60, 否則可能出現輸出格式不對黑屏的現象
修改配置腳本
在 /mpp 目錄下將 cfg.mak.single 檔案更名為 cfg.mak

cp cfg.mak.single cfg.mak

在 /mpp/sample/ 目錄下編譯

make

在 /mpp/sample/vio 目錄下會生成 sample_vio 可執行檔案

加載驅動
① 在 NFS 檔案系統下創建 ko/ 檔案夾用來放所需的驅動檔案夾
② 進入 mpp/out/linux/multi-core/ko 目錄下將所有驅動檔案拷貝到 /NFS/rootfs/ko/

cp ./* /NFS/rootfs/ko

③ 進入 mpp/out/linux/multi-core/lib 目錄下將所有庫檔案拷貝到 /NFS/rootfs/lib/ 下

cp ./* /NFS/rootfs/lib

④ 增加權限

chmod 775 ./ko/ -R
chmod 775 ./lib/ -R

⑤ 加載驅動

./load3559av100_multicore -i -sensor0 imx334 -sensor1 imx334

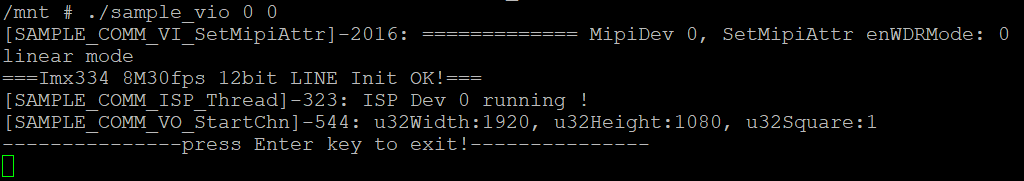

./sample_vio 0 0

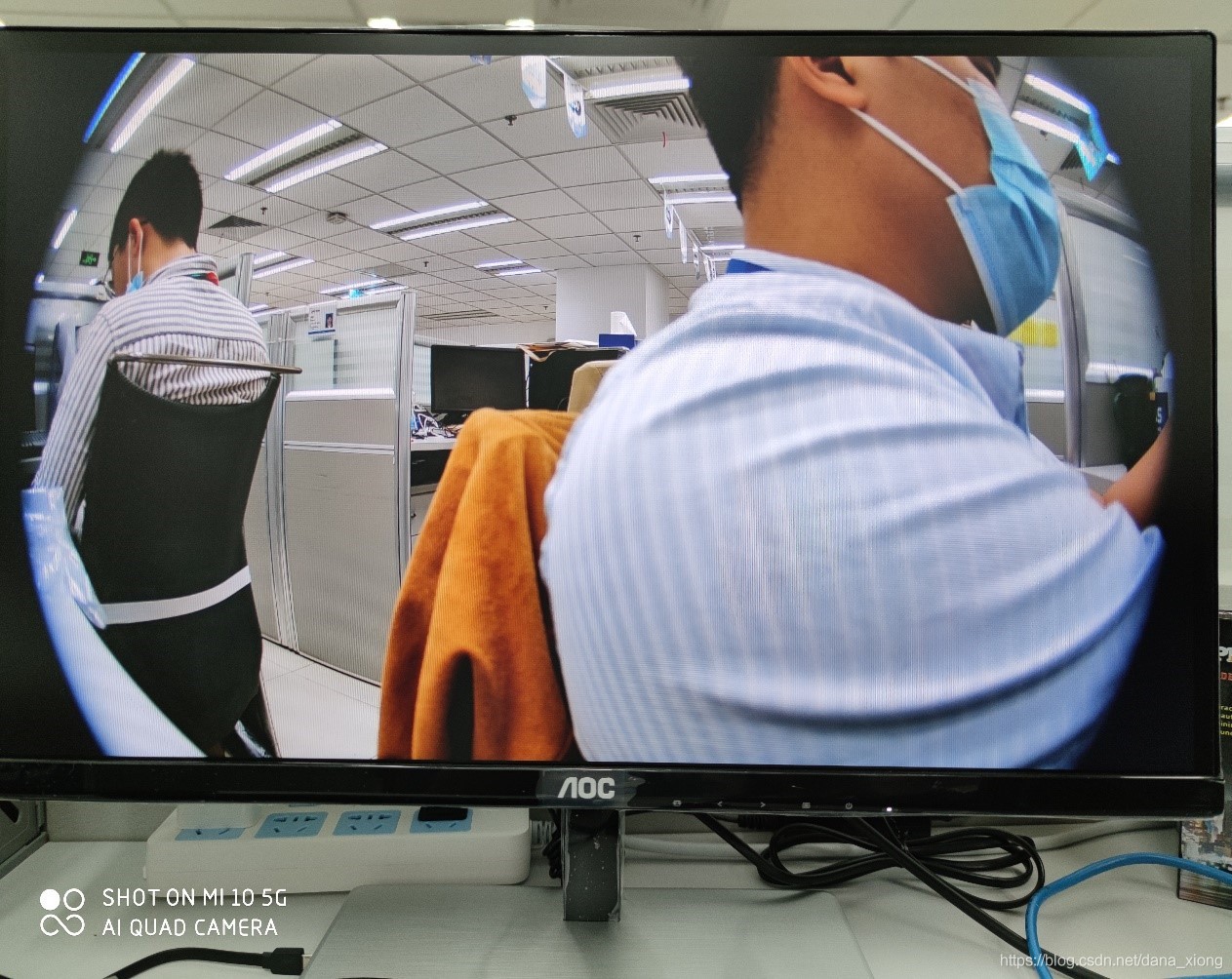

在這里插入圖片描述

  ---- 結束

編譯sample_vio.bin A53UP 端鏡像
在燒錄雙系統鏡像時有提到 A53 端需要燒錄 sample_vio.bin
① 修改組態檔
Hi3559AV100 標配開發板，搭配單 sensor 板，sensor：imx334

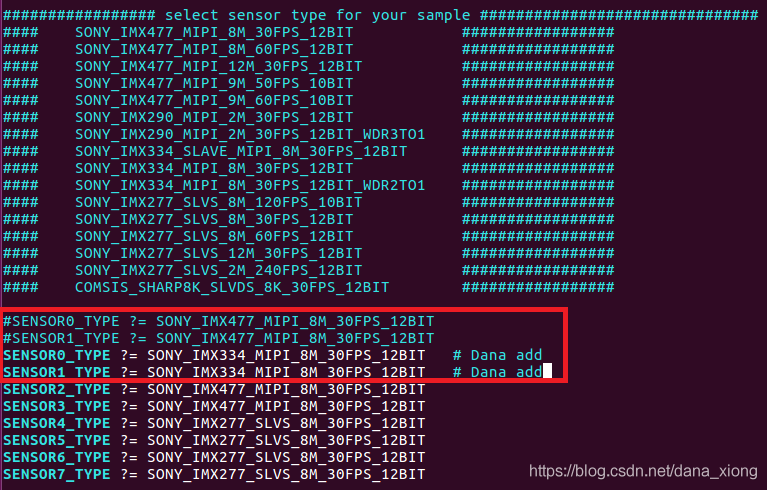

在 Hi3559AV100_SDK_V2.0.3.1/mpp/sample/ 目錄下修改 Makefile.param 組態檔

vim Makefile.param

在這里插入圖片描述
② 修改視頻輸出解析度
在 /mpp/sample/vio/ 目錄下修改 sample_vio.c

修改輸出格式為 1080P60, 否則可能出現輸出格式不對黑屏的現象

③ 編譯
在 /mpp 目錄下將 cfg.mak.single 檔案更名為 cfg.mak

cp cfg.mak.single cfg.mak

在 /mpp/sample/ 目錄下編譯

make lite

在 /mpp/sample/vio 目錄下會生成 sample_vio.bin 鏡像，供 A53UP 端燒錄使用

加載驅動
① 在 NFS 檔案系統下創建 ko/ 檔案夾用來方所需的驅動檔案夾
② 進入 mpp/out/linux/big-little/ko 目錄下將所有驅動檔案拷貝到 /NFS/rootfs/ko/

cp ./* /NFS/rootfs/ko

③ 進入 mpp/out/linux/big-little/lib 目錄下將所有庫檔案拷貝到 /NFS/rootfs/lib/ 下

cp ./* /NFS/rootfs/lib

④ 增加權限

chmod 775 ./ko/ -R
chmod 775 ./lib/ -R

⑤ 加載驅動

./ loadhi3559av100_bl -i -sensor0 imx334 -sensor1 imx334

virt-tty a53

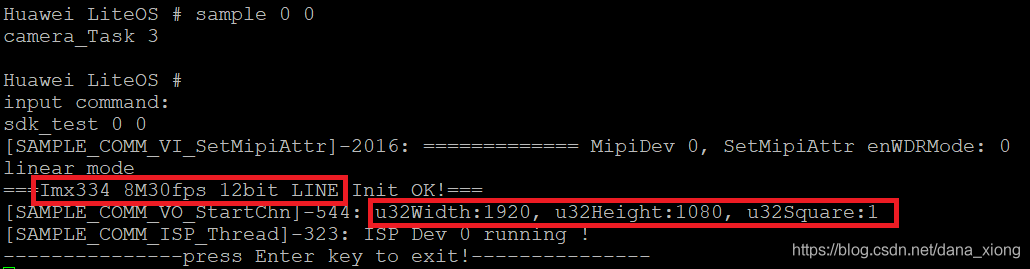

② 運行sample

sample 0 0

在這里插入圖片描述

----結束

  ① 《 WM_Hi3559A╱C V100 SDK 安裝及升級使用說明.pdf 》

  ② 《 WM_Hi3559A╱C V100 開發環境用戶指南.pdf 》
