單次觸發在電動機感生電動勢測量上的應用
利用OSC482L強大的軟體功能，可以測量并分析永磁電動機的反電動勢輸出。基本接線形式為：
將示波器的A表筆接電機A相繞組輸出，地線接C相繞組，B表筆接電子B相繞組。
正常情況下，如果我們轉動電動機，在電動機的三相繞組上會產生感生電動勢，并且感生電動勢會以正弦方式波動，示波器就可以測到。

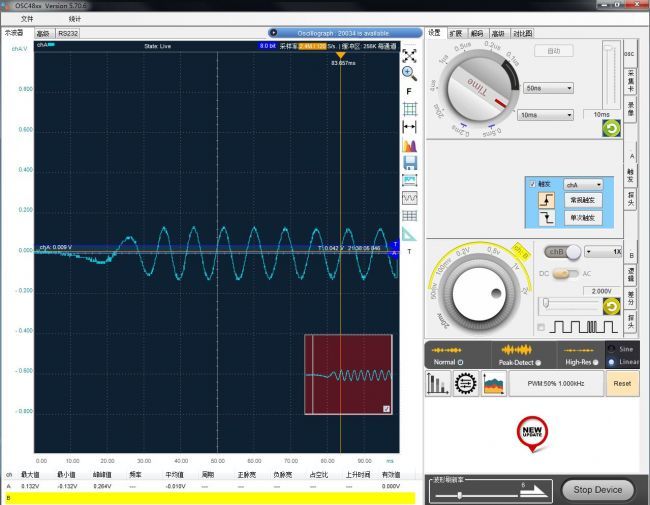

永磁同步電動機繞組上的感生電動勢隨著轉速的增加輸出電壓也會變大，從上圖中示波器的顯示畫面可以看到，電壓從0開始逐漸增大到一定值后維持。
可以測量到這樣的影像，必須說，LOTO的上位軟體提供的可調閾值單次觸發功能幫了大忙。

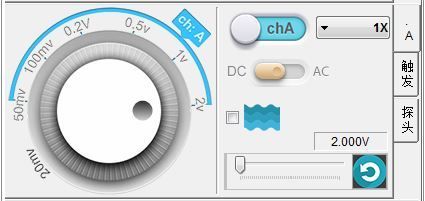

單次觸發功能只有在A通道才提供，如上圖所示，在A通道的右邊有個分頁按鈕，顯示為“觸發”，點擊一下，我們就可以看到如上圖所示，勾選“觸發”復選框，我們可以開啟觸發功能，可選上升沿觸發和下降沿觸發兩種觸發方式，可以使用“常規觸發”和“單次觸發”。

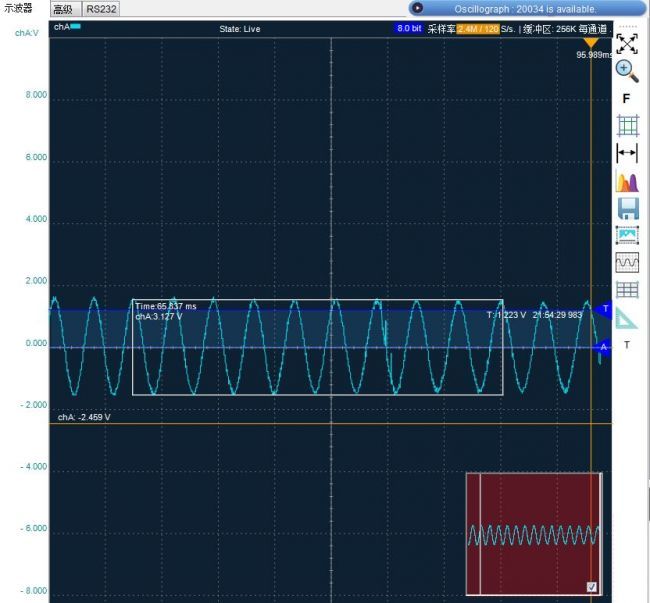

開啟“上升沿單次觸發”后，我們只要適當調整觸發電平，就可以完成上面的圖形采集了。
LOTO軟體還不止這些，還可以對獲取的波形進行測量和計算。

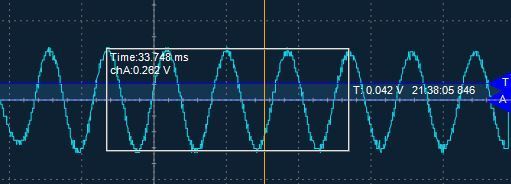

選擇測量按鈕后，在波形上劃出一個矩形，可以看到所選定矩形框對應波形的時間和幅值。

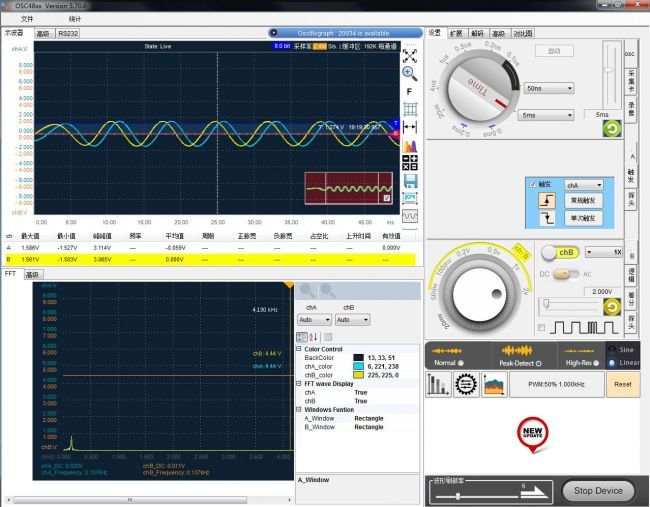

也可以對當前波形進行頻譜分析，只要點擊“FFT傅里葉變換”，如下圖所示。可以看到對兩組波形的傅里葉分析，在0.137KHz處一個尖峰，說明我們采集的感生電動勢波形的頻率為0.137KHz，周期大約為7.299ms。
軟體還提供了一個特別有意義的工具，就是可以對獲取的周期波形進行多點測量。

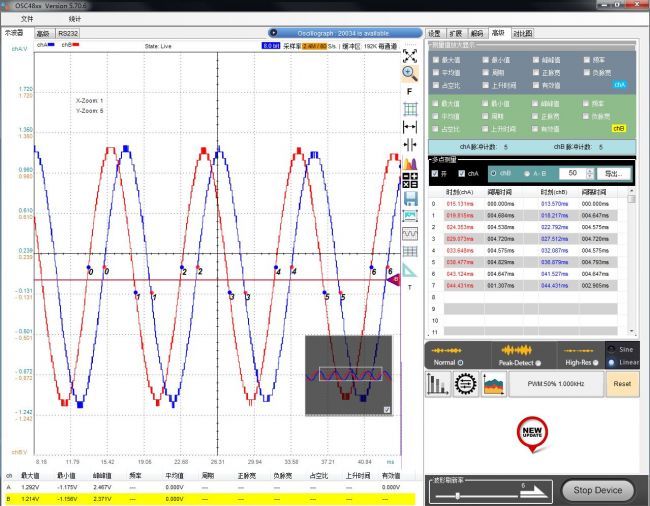

下圖為展示A通道和B通道波形的多點測量結果。還可以提供A通道和B通道相應測量點差的結果。

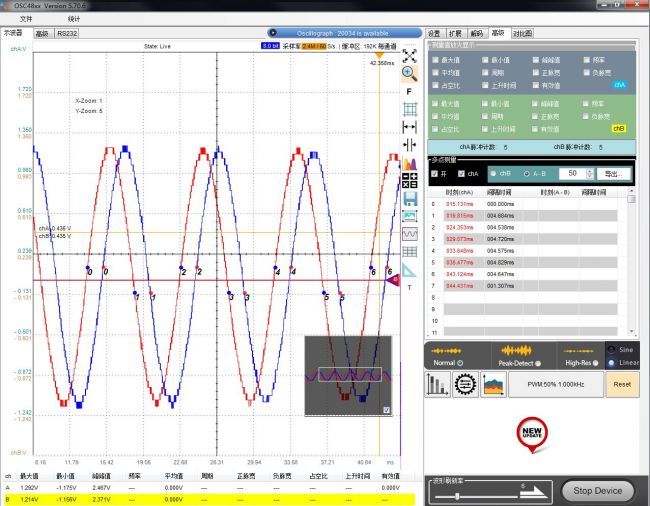

通過單獨通道多點測量結果我們也可以計算出波形的周期，例如，0-1-2為一個周期，我們將2點時間減去0點時間所得差值基本是當前波形的周期，24.353-15.131 = 9.222ms。
由于A通道和B通道波形頻率是相同的，根據A、B兩個通道對應測量點的時間差值，我們開可以計算出A，B兩個通道波形的初相位差值。
從波形圖中可以看到，A通道測量點1的時間為19.815ms，B通道對應測量點的時間為18.217ms。可以知道A、B對應點時間差為19.815-18.217=1.598ms。
前面我們已經測量了波形的周期為9.222ms，可以計算B通道波形超期A通道的相位為：
1.598/9.222 * 360 = 62度
我們分析所測量的兩個模擬量信號可以得到。A相，B相，C相模長相同，相位互差120度，但是我們測量的方式是A通道測量A相繞組，B通道測量B繞組，地線接C相繞組，所以示波器實際測量的是A-C相和B-C相的線電壓的模擬量。
他們之間互差60度，我們實際測量為62度，基本滿足理論計算結果。
總結：
OSC482L提供了可變閾值單次觸發功能，豐富的波形計算和測量功能，可以滿足實際的應用需求。
