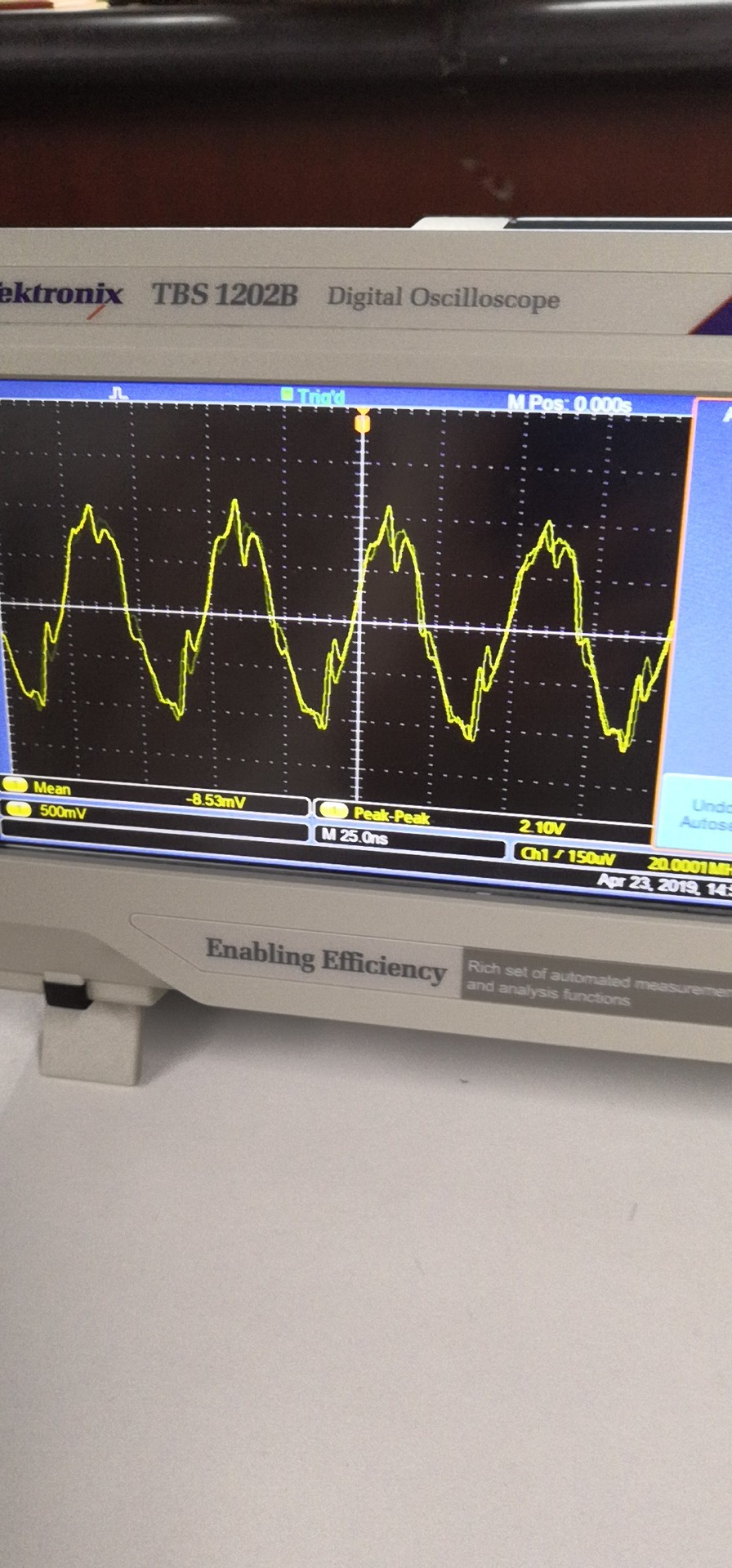

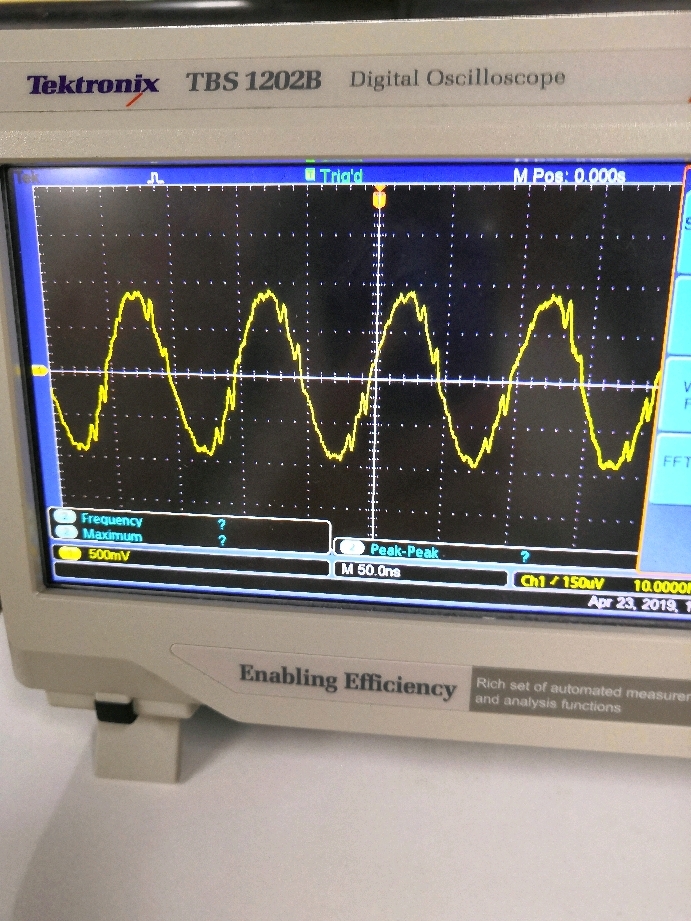

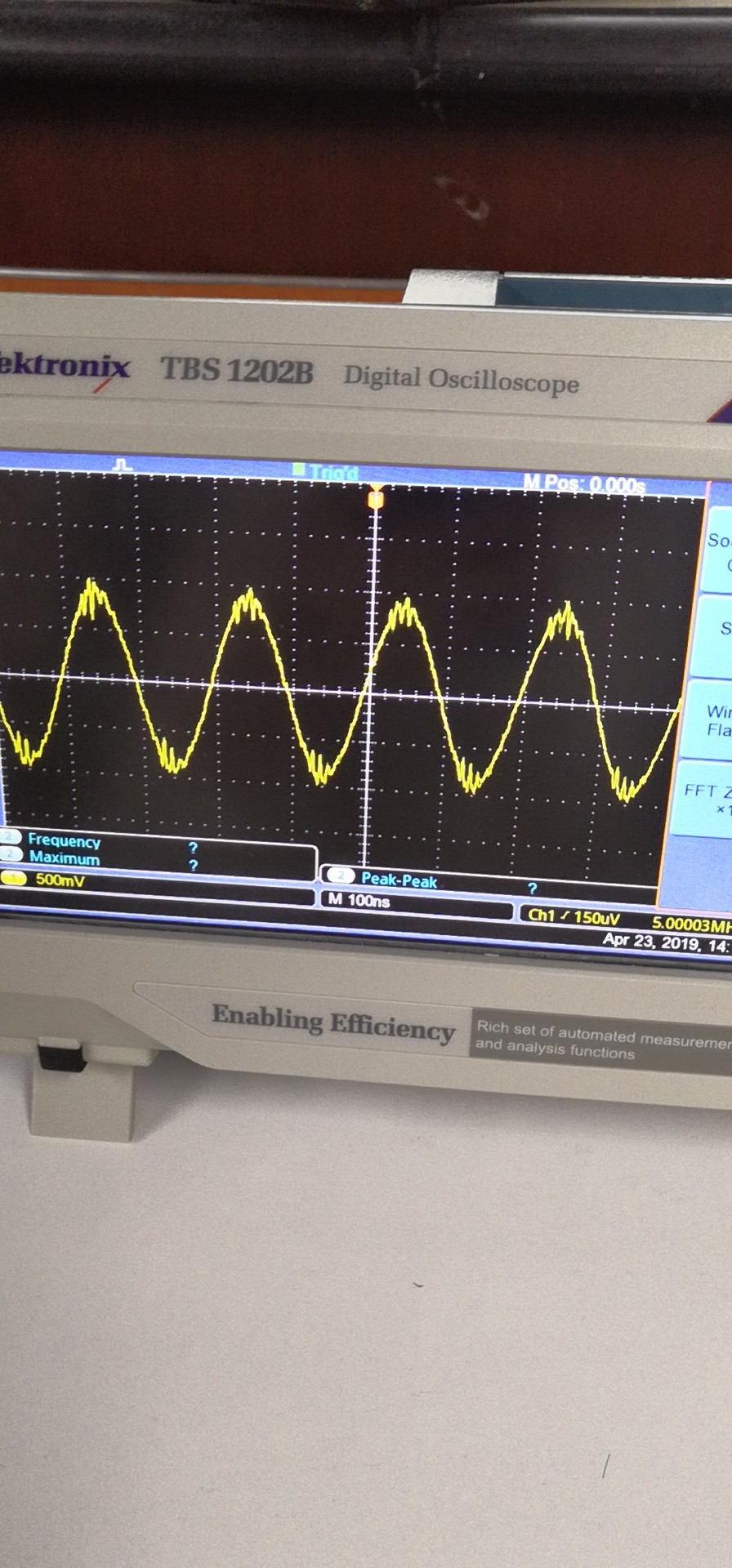

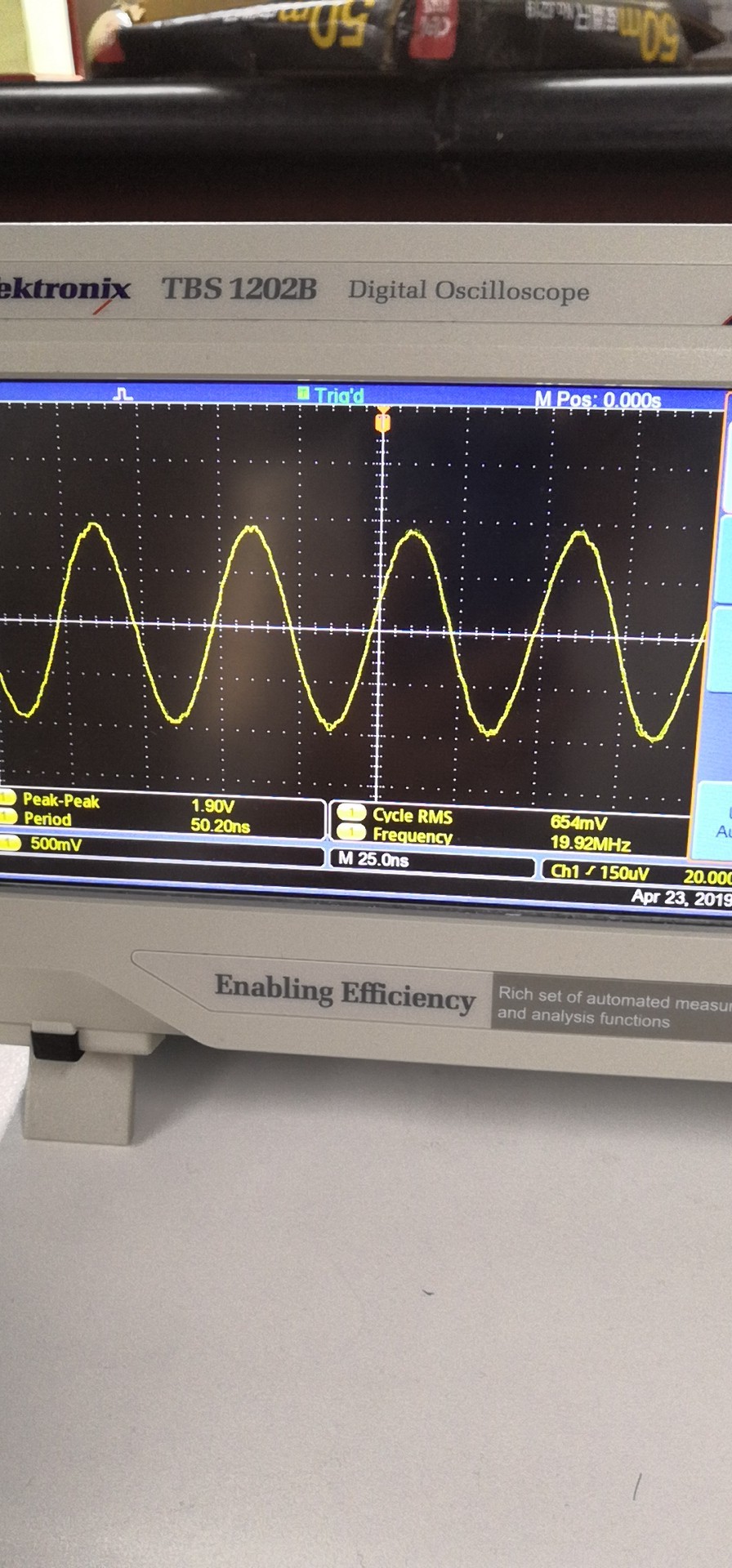

繼昨天硬體模塊電源調通后，今天下板除錯，用10M正弦波給輸入，用chipscope抓AD輸出頻譜，與用開發板供電的上一板比，少了很多由于開關電源紋波造成的雜散波。觀察波形發現還有一些噪聲時有時無，改變輸入信號頻率到3M一下，基本上沒有了。希望把3M以上的正弦波中的噪聲去掉，試過了如下辦法，
1.將耦合電容短路，加上51歐的匹配電阻，完全按芯片推薦設計，
2.在原始信號輸出端加無源低通濾波器。
第一種結果：沒有改善；
第二種方案結果:能檢測到輸入信號，檢測不到變壓器輸出的差分信號。
改用了原來設計方案，耦合電容和匹配電阻。經老工程師分析，這種現象可能是阻抗匹配不好造成的。噪聲是輸入經過AD后的回傳的信號。處理方法在差分輸出加低通濾波器。
下一步，用仿真軟體分析低通濾波器，并通過飛線加在板子上。
用matlab畫出FPGA的輸出頻譜，用橫軸表示頻率，縱軸為幅值。
uj5u.com熱心網友回復：

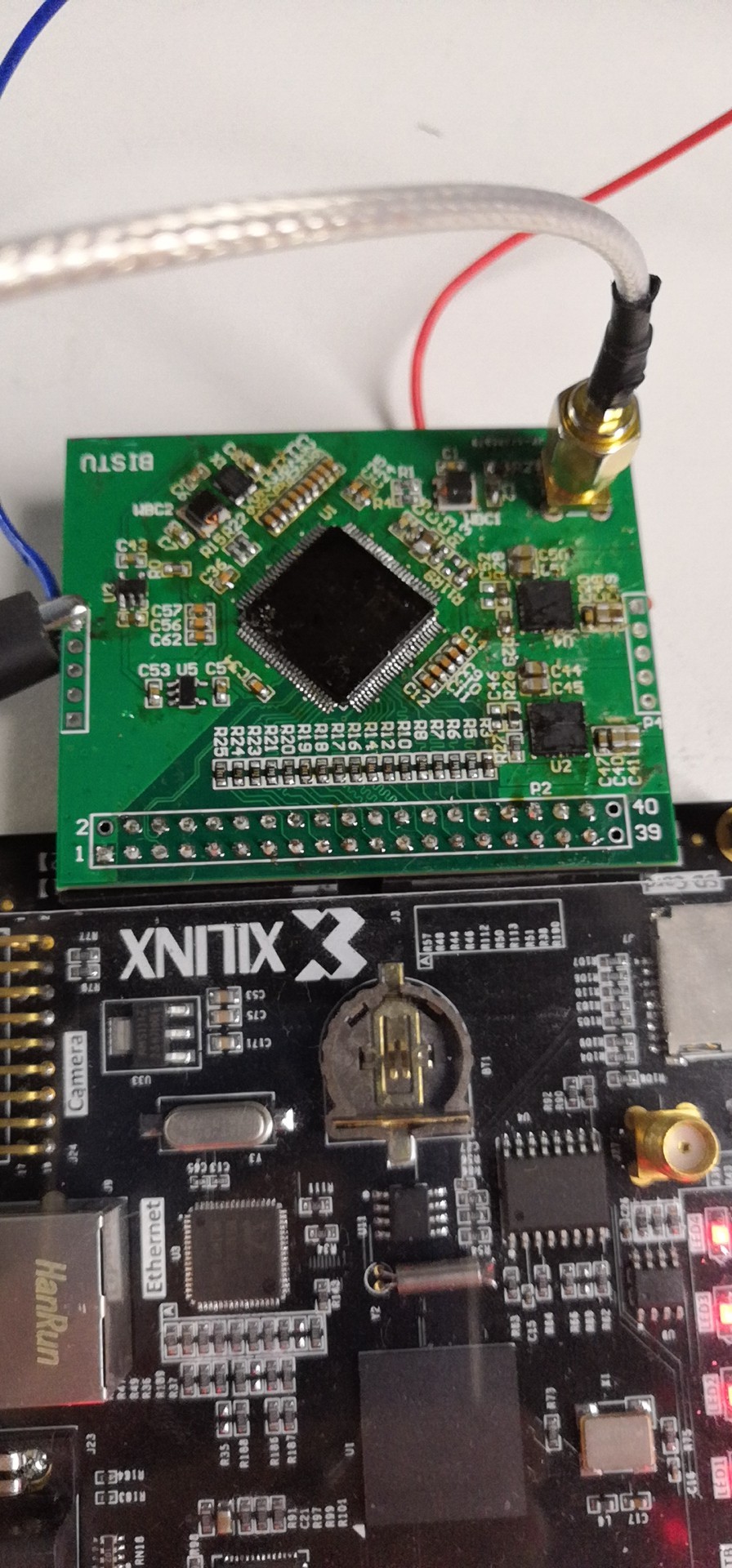

這是個什么板子？uj5u.com熱心網友回復：
哪個什么板子？轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/132694.html
