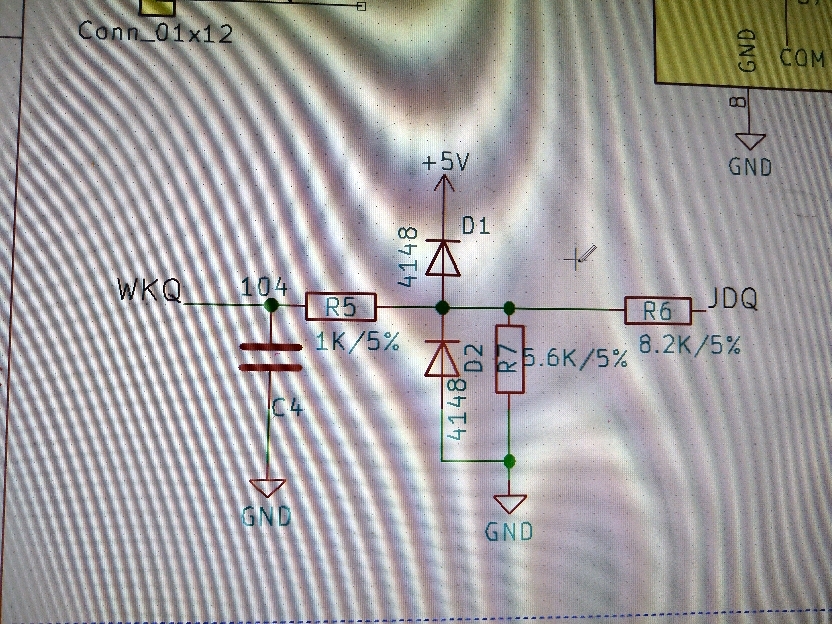

圖中wkq接muc的引腳，jdq接水位檢測和繼電器，想問圖一是干什么用的，倆個二極管是干什么的，謝謝
uj5u.com熱心網友回復：
二極管用于鉗位uj5u.com熱心網友回復：
R6和R7組成分壓電路，D1和D2是用來鉗位，將R5前端的電壓U（也就是WKQ）控制在0-5V之間；當U是負壓，D2導通，U為0，當U是正壓，0＜U＜5V，U=Ujdq*R7/(R 6+R7)，當U＞5V，D1導通，U=5V，R5和C4相當于RC濾波電路。這個電路實際是個帶保護的電壓檢測電路。uj5u.com熱心網友回復：
