Python版本：硬體版本3.5.3
兩套Ginkgo USB-CAN 介面：VTG203B
硬體連接：
ITEM1 ITEM2
CAN1 H < - > H.
CAN1 L < - > L.
CAN1 120 OHM電阻器通過導線短路
CAN2 H < - > H.
CAN2 L < - > L.
CAN2 120 OHM電阻器通過導線短路
軟體：
對于第一項：
Ginkgo USB-CAN Extend軟體
對于第2項（開源python專案）：
Python CAN資料發送和接收
PC：兩臺PC（PC1，PC2）
程式：
1.確保在兩臺PC上都正確安裝了Ginkgo驅動程式（通過檢查設備管理器，或通過軟體“bootloader”讀出軟體版本）;
2.在PC1上運行Extend軟體

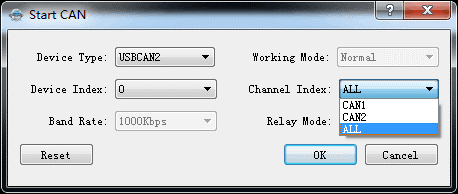

單擊按鈕（左上角）“開始”打開設定對話框（如下）：
將波特率設定為500K，首先選擇“通道Inex”為“CAN1”或“CAN2”，以提供波特率選擇
（這是軟體錯誤，需要修復）

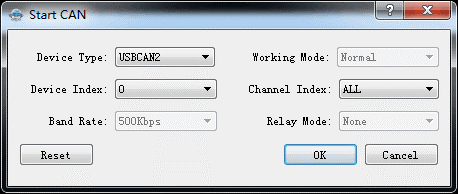

選擇“500K”后，選擇“ALL”作為頻道索引

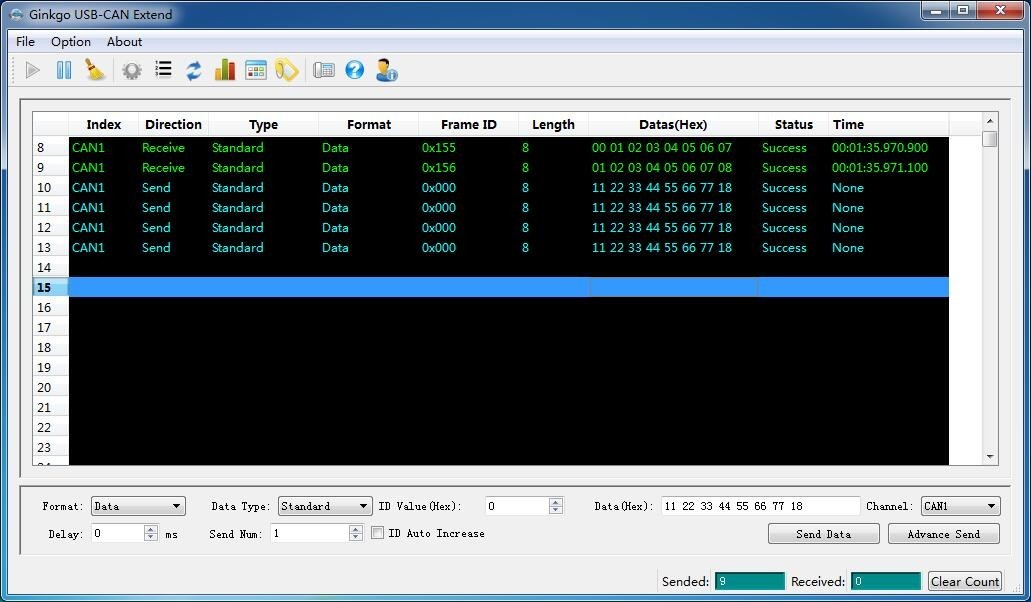

單擊“確定”，進入以下主要操作對話框，進行資料發送和接收

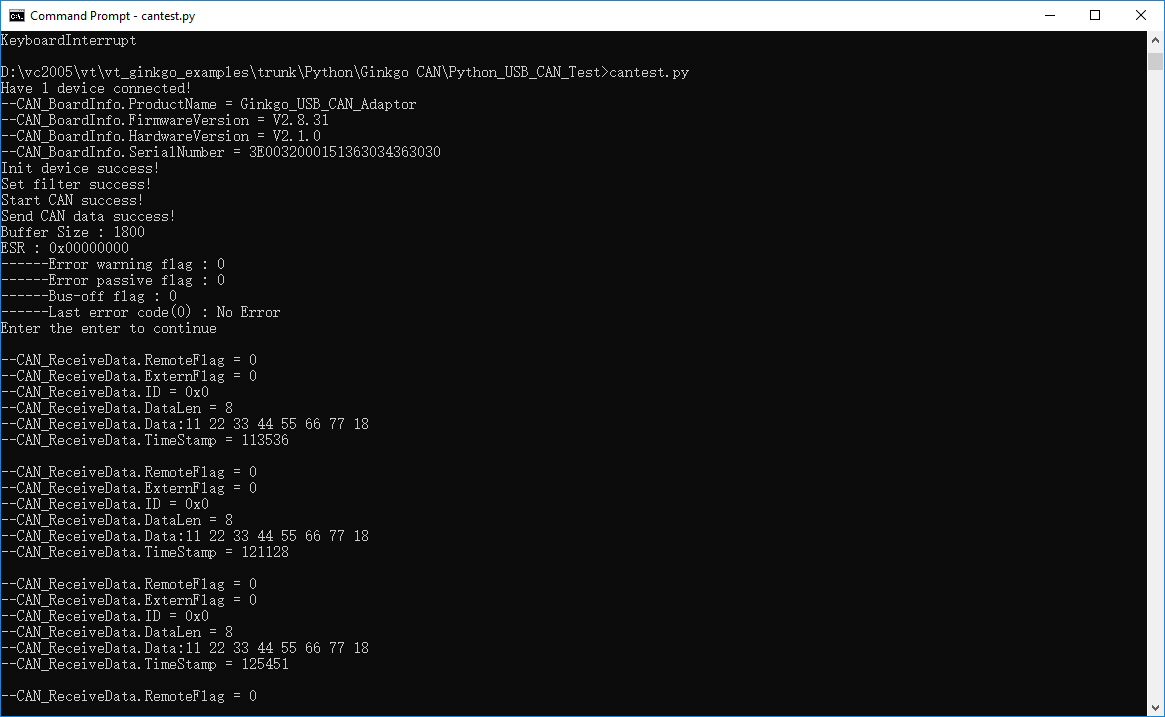

3.運行python代碼PC2：

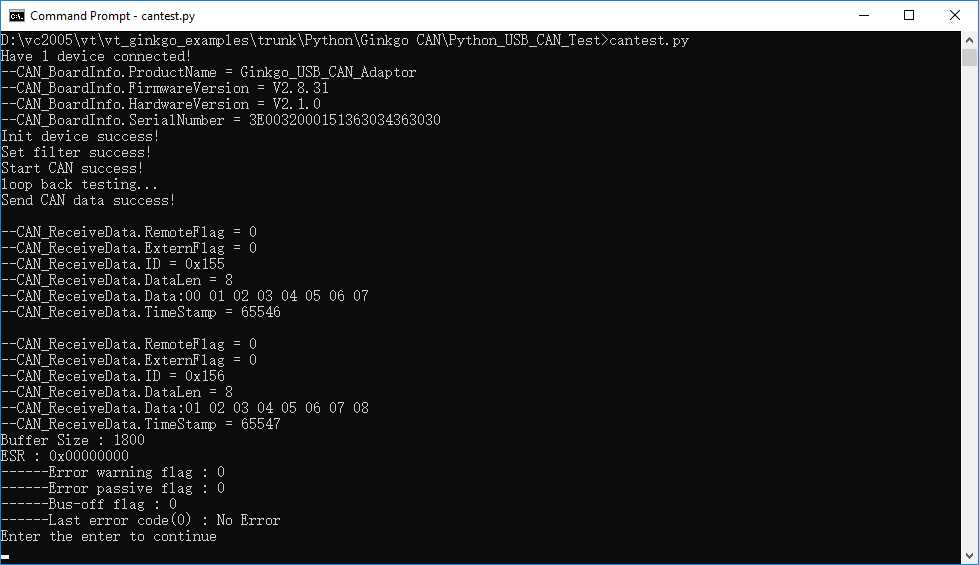

4.如果手頭只有一個CAN介面，那么請修改python代碼：
CAN_MODE_LOOP_BACK = 1，
然后它可以用于自我測驗。
在python代碼中，有更多的描述和檔案鏈接。
