嗨，大家好呀，你的工控小管家上線啦，今天我們帶來的小知識是智能閥門定位器的小知識，智能閥門定位器是一種具有HART通信協議的閥門定位器，由三部分組成：微處理器電子控制的模件，包括HART通信模塊和就地用戶界面開關；電/氣動轉換器模件的壓電閥；閥位傳感器。
智能閥門定位器的作業原理
整個控制回路由兩線、4~20mA信號控制。HART模件送出和接收疊加在4~20mA信號上的數字資訊，實作與微處理器的雙向數字通信。模擬量的4~20mA信號傳給微處理器，與閥位傳感器的反饋進行比較，微處理器根據偏差的大小和方向進行控制計算（一級控制），向壓電閥發出電控指令使其進行開、閉動作。壓電閥依據控制指令脈沖的寬度對應于氣動放大器輸出壓力的增量，同時氣動放大器的輸出又被反饋給內控制回路，再次與微處理器的運算結果進行比較運算（二級控制），通過兩級控制輸出信號到執行機構，執行機構內空氣壓力的變化控制著閥門行程。當控制偏差很大時，壓電閥發出寬幅脈沖信號，使定位器輸出一個連續信號，大幅度的改變至執行機構的信號壓力驅動閥門快速動作：隨著閥門接近要求的位置，命令要求的位置與測得位置的差值變小，壓電閥輸出一個較小脈寬的脈沖信號，斷續、小幅度的改變至執行機構的信號壓力，使執行機構接近新命令位置的動作平緩。當閥門到達要求的位置（進入死區）時，壓電閥無脈沖輸出，定位器輸出保持為零，使閥門穩定在某一位置不動。
智能閥門定位器簡明操作指南
準備：
1. 按照操作說明將 PS2 與閥門連接
2. 檢查并確認電路和氣路的連接
3. 通電（4－20mA 電流供電）
4.禁止電壓供電

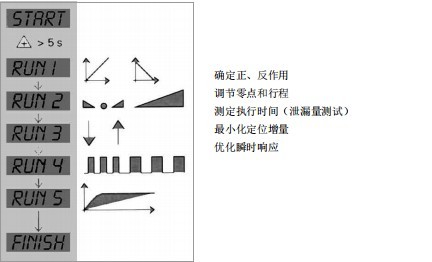

初始化：
1. 確認反饋角度（33度和 90度）
2. 利用調節輪和反饋桿長度調整 PS2 的零點和量程（調節輪調整相當零點調整，反饋桿長度調整相當量程調整）
3. 將量程下限調整至 5％－10％
4. 將量程上限調整低于 95％
5. 確認并保持閥門位置在 50％
6. 進入引數設定并確認相關引數（引數 1，2，3）
7. 進入引數 4，開始自動初始化（如手動初始化，則進入引數 5）
好啦今天的小知識就到這里啦，定期更新，歡迎關注呀。
