文章目錄
- 一、 前言
- 二、ESP32S2 和 SHT20 的接線
- 三、驅動原始碼
- 四、列印資訊
- 另外，不要把我的博客作為學習標準，我的只是筆記，難有疏忽之處，如果有，請指出來，也歡迎留言哈！
一、 前言
這個月看了看很多愛情的書籍，也去追了電視劇《何以笙簫默》，一個程式員竟然也會如此深情，哈哈！
而是覺得，愛情只是一種奢侈品，自己變得強大時候，任何人都會對你笑嘻嘻，來吧，To Be Strong ！
有些人的傷口是在時間中慢慢痊愈，如我，有些人的傷口是在時間中慢慢腐爛，如他，
二、ESP32S2 和 SHT20 的接線
至于什么是 SHT20 ，大家也可以去找資料手冊看看；
https://atta.szlcsc.com/upload/public/pdf/source/20151012/1457707445424.pdf

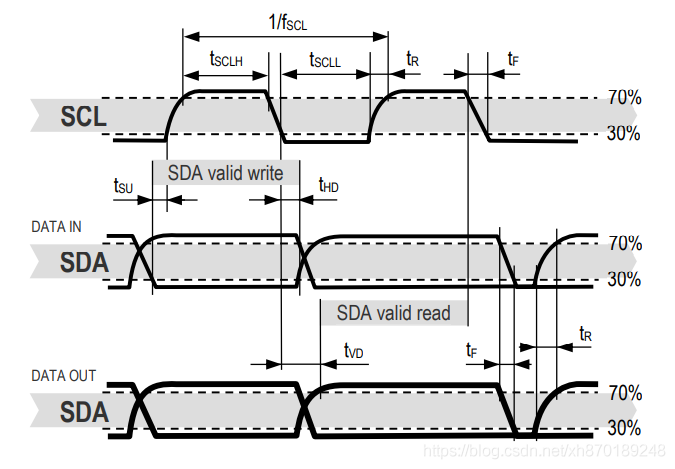

時序：

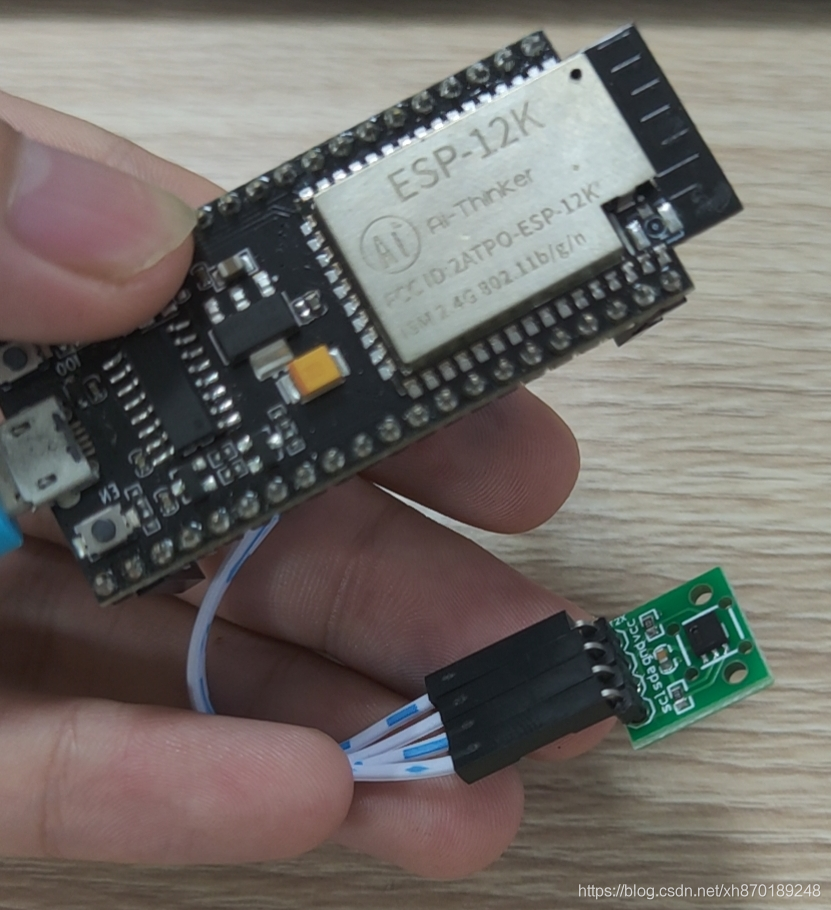

接線：
| ESP32S2 | SHT20 |
|---|---|
| 19 | SCL |
| 18 | SDA |
| 3V3 | VCC |
| GND | GND |
三、驅動原始碼
sht20.h代碼
#pragma once
#ifdef __cplusplus
extern "C" {
#endif
#define SHT20_I2C_NUM (1)
#define SHT20_SCL_NUM (GPIO_NUM_19)
#define SHT20_SDA_NUM (GPIO_NUM_18)
#define DEV_SHT20_SCL_NUM SHT20_SCL_NUM /*!< gpio number for I2C master clock */
#define DEV_SHT20_SDA_NUM SHT20_SDA_NUM /*!< gpio number for I2C master data */
#define DEV_SHT20_I2C_NUM SHT20_I2C_NUM /*!< I2C port number for master dev */
#define I2C_MASTER_FREQ_HZ (100000) /*!< I2C master clock frequency */
#define I2C_MASTER_TX_BUF_DISABLE 0 /*!< I2C master doesn't need buffer */
#define I2C_MASTER_RX_BUF_DISABLE 0 /*!< I2C master doesn't need buffer */
#define WRITE_BIT 0 /*!< I2C master write */
#define READ_BIT 1 /*!< I2C master read */
#define ACK_CHECK_EN 0x1 /*!< I2C master will check ack from slave*/
#define ACK_CHECK_DIS 0x0 /*!< I2C master will not check ack from slave */
#define ACK_VAL 0x0 /*!< I2C ack value */
#define NACK_VAL 0x1 /*!< I2C nack value */
#define ESP_SLAVE_ADDR 0x40
#define HOLD_AT_START 0xe3 //觸發溫度測量
#define HOLD_AH_START 0xe5 //觸發濕度測量
#define REST 0xfe //軟體復位
/*
* 初始化
*/
void init_sht20(void);
/*
* 獲取溫度
*/
float get_sht20_Temperature(void);
/*
* 獲取濕度
*/
float get_sht20_Humidity(void);
#ifdef __cplusplus
}
#endif
sht20.c代碼
static esp_err_t i2c_master_read_slave(i2c_port_t i2c_num, uint8_t *data_rd, size_t size)
{
if (size == 0)
{
return ESP_OK;
}
i2c_cmd_handle_t cmd = i2c_cmd_link_create();
i2c_master_start(cmd);
i2c_master_write_byte(cmd, (ESP_SLAVE_ADDR << 1) | READ_BIT, ACK_CHECK_EN);
if (size > 1)
{
i2c_master_read(cmd, data_rd, size - 1, ACK_VAL);
}
i2c_master_read_byte(cmd, data_rd + size - 1, NACK_VAL);
i2c_master_stop(cmd);
esp_err_t ret = i2c_master_cmd_begin(i2c_num, cmd, 1000 / portTICK_RATE_MS);
i2c_cmd_link_delete(cmd);
return ret;
}
/**
* @brief Test code to write esp-i2c-slave
* Master device write data to slave(both esp32),
* the data will be stored in slave buffer.
* We can read them out from slave buffer.
* ___________________________________________________________________
* | start | slave_addr + wr_bit + ack | write n bytes + ack | stop |
* --------|---------------------------|----------------------|------|
*/
static esp_err_t i2c_master_write_slave(i2c_port_t i2c_num, uint8_t *data_wr, size_t size)
{
i2c_cmd_handle_t cmd = i2c_cmd_link_create();
i2c_master_start(cmd);
i2c_master_write_byte(cmd, (ESP_SLAVE_ADDR << 1) | WRITE_BIT, ACK_CHECK_EN);
i2c_master_write(cmd, data_wr, size, ACK_CHECK_EN);
i2c_master_stop(cmd);
esp_err_t ret = i2c_master_cmd_begin(i2c_num, cmd, 1000 / portTICK_RATE_MS);
i2c_cmd_link_delete(cmd);
return ret;
}
/**
* @brief i2c master initialization
*/
static esp_err_t i2c_master_init(void)
{
int i2c_master_port = DEV_SHT20_I2C_NUM;
i2c_config_t conf;
conf.mode = I2C_MODE_MASTER;
conf.sda_io_num = DEV_SHT20_SDA_NUM;
conf.sda_pullup_en = GPIO_PULLUP_ENABLE;
conf.scl_io_num = DEV_SHT20_SCL_NUM;
conf.scl_pullup_en = GPIO_PULLUP_ENABLE;
conf.master.clk_speed = I2C_MASTER_FREQ_HZ;
i2c_param_config(i2c_master_port, &conf);
return i2c_driver_install(i2c_master_port, conf.mode, I2C_MASTER_RX_BUF_DISABLE, I2C_MASTER_TX_BUF_DISABLE, 0);
}
void init_sht20(void)
{
static bool tmp = true;
if (tmp)
{
tmp = false;
ESP_ERROR_CHECK(i2c_master_init());
}
}
float get_sht20_Temperature(void)
{
uint8_t data_rx[8] = {0};
uint8_t data_wr[8] = {0};
unsigned int dat = 0;
float temp = 0;
init_sht20();
data_wr[0] = HOLD_AT_START;
i2c_master_write_slave(DEV_SHT20_I2C_NUM, data_wr, strlen((char *)data_wr));
vTaskDelay(20 / portTICK_RATE_MS);
i2c_master_read_slave(DEV_SHT20_I2C_NUM, data_rx, 3);
if(!data_rx[0]&&!data_rx[1]){
return -1;
}
data_rx[1] &= 0xfc;
dat = (data_rx[0] << 8) | data_rx[1];
temp = ((float)dat * 175.72) / 65536.0 - 46.85; // ℃
return temp;
}
float get_sht20_Humidity(void)
{
uint8_t data_rx[8] = {0};
uint8_t data_wr[8] = {0};
unsigned int dat = 0;
float temp = 0;
init_sht20();
data_wr[0] = HOLD_AH_START;
i2c_master_write_slave(DEV_SHT20_I2C_NUM, data_wr, strlen((char *)data_wr));
vTaskDelay(20 / portTICK_RATE_MS);
i2c_master_read_slave(DEV_SHT20_I2C_NUM, data_rx, 3);
if(!data_rx[0]&&!data_rx[1]){
return -1;
}
data_rx[1] &= 0xfc;
dat = (data_rx[0] << 8) | data_rx[1];
temp = (float)((dat * 125.0) / 65536.0 - 6); //%RH
return temp;
}
main.c代碼
void app_main()
{
while (true)
{
ESP_LOGI(TAG, "-----------------");
ESP_LOGI(TAG, "T=%.2f℃", get_sht20_Temperature());
ESP_LOGI(TAG, "H=%.2f%%", get_sht20_Humidity());
vTaskDelay( 2000 / portTICK_RATE_MS );
}
}

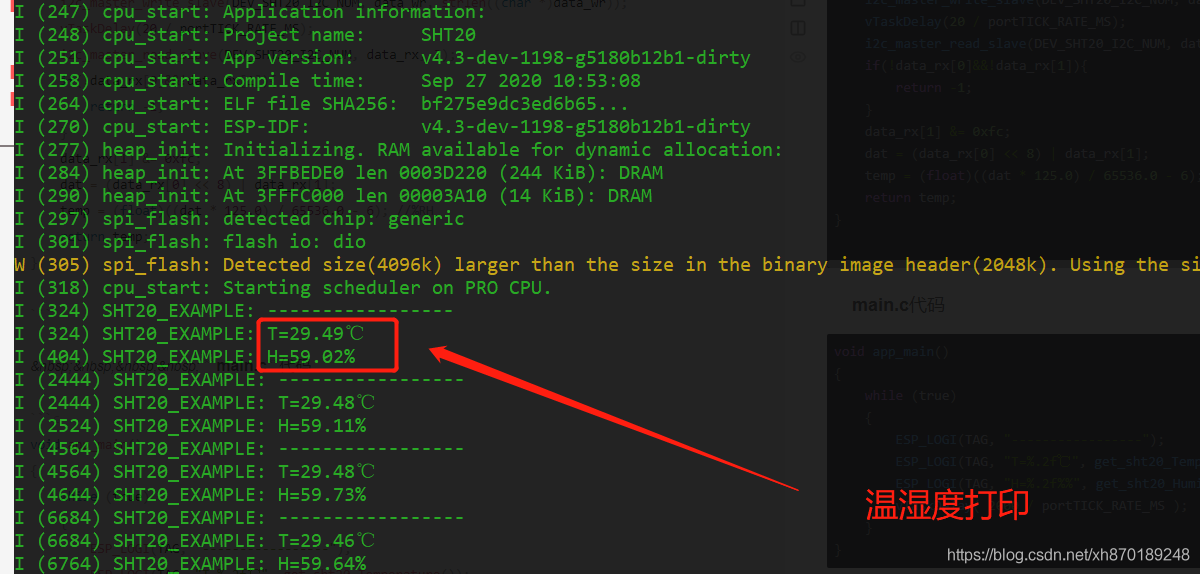

四、列印資訊
代碼工程下載：關注本人微信公眾號，發送 200927，即可獲取原始碼！
