View體系詳解-有解無憂

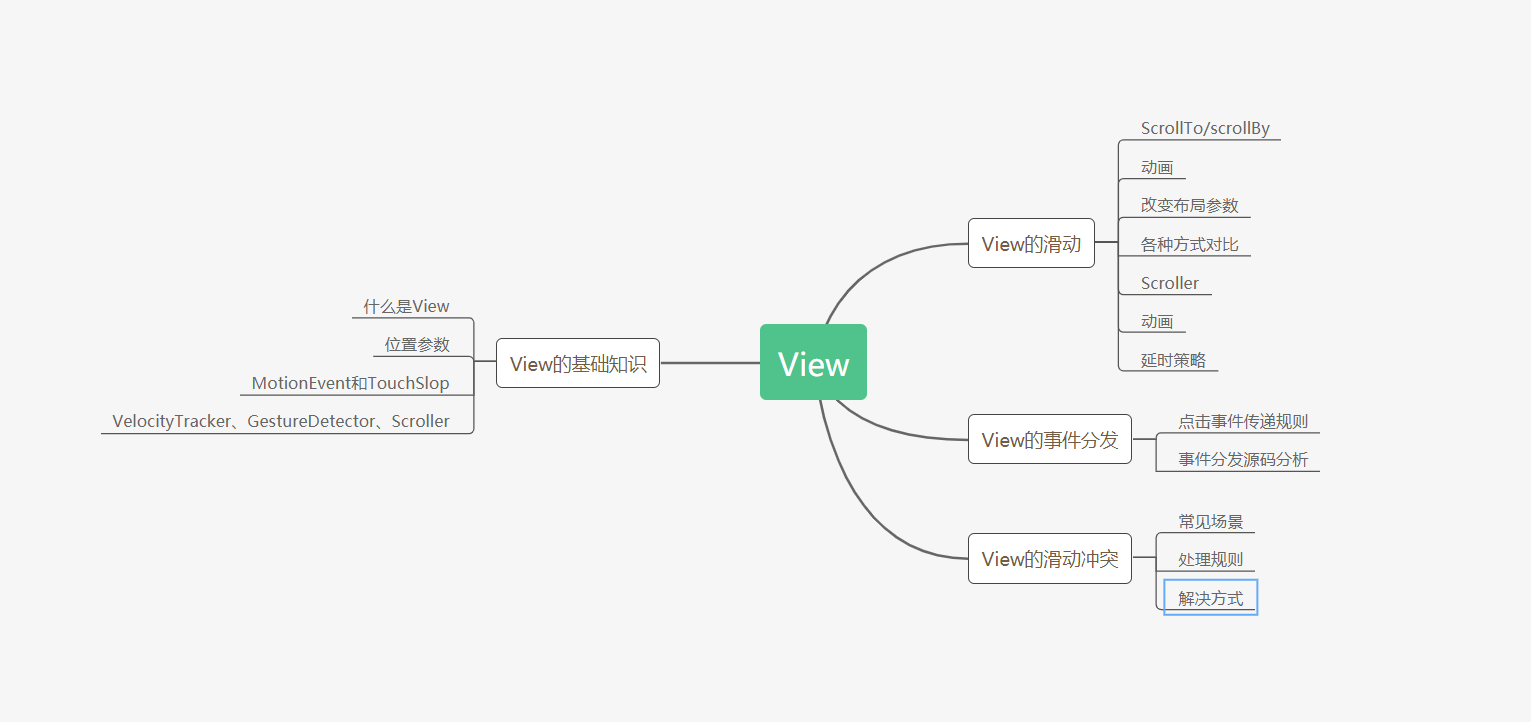

一、學習腦圖

二、View基礎

2.1 什么是`View`？

Q1：怎么理解View？

View是界面層的控制元件的一種抽象，代表了一個控制元件，
是android在視覺上的呈現，

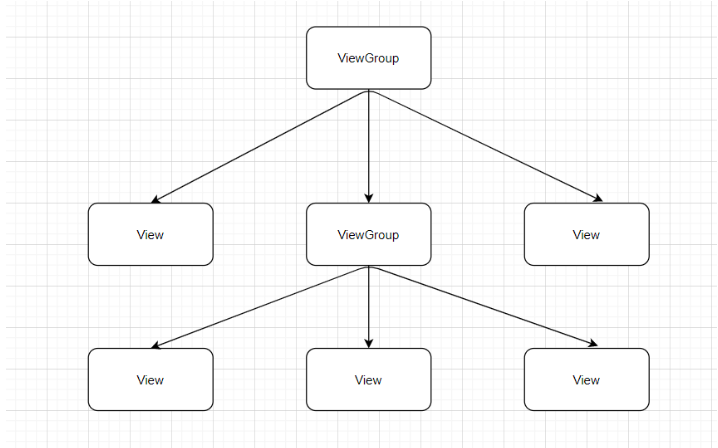

是所有控制元件是基類，可以是單個控制元件View可以是一組控制元件ViewGroup，

Q2：View的重要性？

View在Android中是一個十分重要的概念，雖然說View不屬于四大組件，但是它的作用堪比四大組件，在開發中，Activity承擔了可視化的功能，Android提供了很多基礎的控制元件，當我們不滿足于這些基礎控制元件的功能時，可以用自定義控制元件，而控制元件的自定義就需要對View體系有深入的了解，

2.2 `View`的位置引數

Android系統中，有兩種坐標系，分別是Android坐標系和View坐標系，

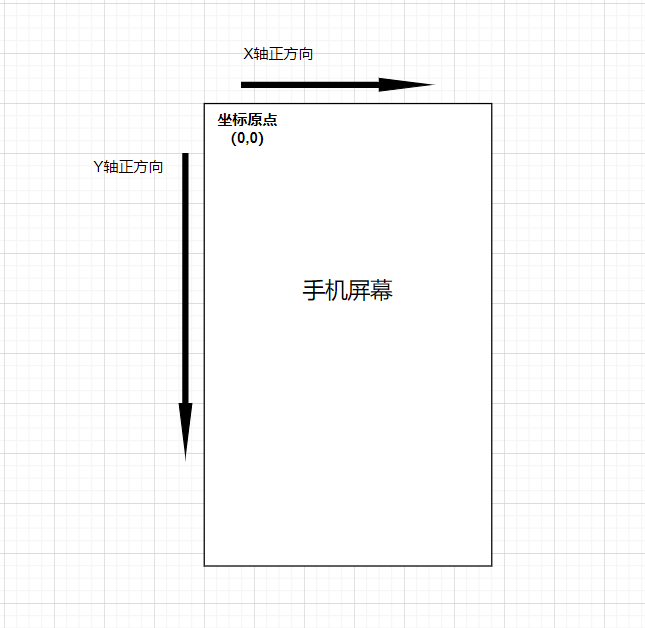

2.2.1 `Android`坐標系

將螢屏左上角作為坐標原點
原點向右是X軸正方向
原點向下是Y軸正方向

注意：使用getRawX()和getRawY()方法獲得的坐標是Android坐標系的坐標

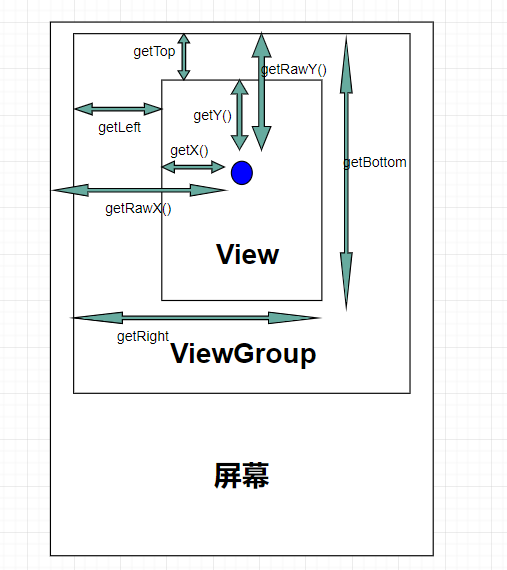

2.2.2 `View`坐標系

Q1:View的位置由什么來決定？

四個頂點：top（左上角縱坐標）、left（左上角橫坐標）、right（右下角橫坐標）、bottom（右下角縱坐標）

注意：這些坐標都是相對于父容器來說的，是一種相對坐標

Top = getTop()，Left = getLeft(),Right = getRight(),Bottom=getBottom()

自Anroid3.0后，增加了x、y、translationX、translationY這幾個引數，

x、y：View左上角的坐標
translationX、translationY：左上角相對于父容器的偏移量

注意：View在平移程序中，top和left表示原始左上角的位置資訊，發生改變的值是x、y、translationX、translationY這四個引數，

Q2：getX()、getY()和getRawX()、getRawY()有什么區別？

getX和getY是視圖坐標，是相對于控制元件的距離

getRawX和getRawY是絕對坐標，是與整個螢屏的距離

Q3：View怎么獲取自身的寬和高？

width = getRight()-getLeft() = getWidth()

height = getBottom()-getTop() = getHeight()

2.2.3 `View`的觸控

2.2.3.1 `MotionEvent`

手指接觸螢屏后所產生的一系列事件，

ACTION_DOWN —— 手指剛接觸螢屏
ACTION_MOVE —— 手指在螢屏上移動
ACTION_UP —— 手指從螢屏上松開的一瞬間

正常情況下，觸摸螢屏會出現以下兩種情況

點擊螢屏后松開，DOWN -> UP
點擊螢屏滑動后再松開，DOWN->MOVE->…->MOVE->UP

2.2.3.2 `TouchSlop`

TouchSlop是系統所能識別出的被認為是滑動的最小距離,是一個常量，

Q1：怎么獲取這個常量？

ViewConfiguration.get(getContext()).getScaledTouchSlop()，

Q2：這個常量有什么意義？

在處理滑動時，可以利用這個常量來進行過濾，當兩次滑動事件的滑動距離小于這個常量時，可以認為它們不是滑動，

2.2.3.3 `VelocityTracker`

速度追蹤，用于追蹤手指在滑動程序中的速度，包括水平和豎直速度，

Q：怎么使用VelocityTracker？

1.在View的onTouchEvent方法中追蹤當前點擊事件的速度

 VelocityTracker velocityTracker = VelocityTracker.obtain();
 velocityTracker.addMovement(event);

2.獲取當前速度

  velocityTracker.computeCurrentVelocity(1000);
        int xVelocity = (int)velocityTracker.getXVelocity();
        int yVelocity = (int)velocityTracker.getYVelocity();

注意：

獲取速度之前需要先計算速度，即getXVelocity()和getYVelocity()方法前必須先呼叫velocityTracker.computeCurrentVelocity(1000);

這里的速度指的事一段時間內手滑動的像素數，速度可以為正也可以為負，因為在Android坐標系中，手指逆著坐標正方向滑動，速度結果就是負的，這里的正負指的是方向，

速度 = （終點位置 - 起點位置）/時間段

3.使用clear重置并回收記憶體

當不需要使用velocityTracker時，需要使用clear去回收它，

   velocityTracker.clear();
        velocityTracker.recycle();

2.2.3.4 `GestureDetector`

手勢檢測，用于輔助檢測用戶的單擊、滑動、長按、雙擊等行為，

Q：怎么使用GestureDetector？

1.創建一個GestureDetector物件并實作OnGestureDetector介面

 GestureDetector mGestureDetector = new GestureDetector(this,this);
        //解決長按螢屏后無法拖動的現象
  mGestureDetector.setIsLongpressEnabled(false);

2.在View的onTouchEvent方法添加

 boolean consume = mGestureDetector.onTouchEvent(event);
        return consume;

3.有選擇的實作OnGestureListener和OnDoubleTapListener中的方法

建議：如果只是監聽滑動操作，建議在onTouchEvent中實作；如果要監聽雙擊這種行為，則使用GestureDetector ，

2.2.3.5 `Scroller`

彈性滑動物件，用于實作View的彈性滑動

Q：如何使用Scroller？典型代碼固定，如下，

Scroller scroller = new Scroller(mContext);

//緩慢滾動到指定位置
    private void smoothScrollTo(int destX,int destY){
        int scrollX = getScrollX();
        int delta = destX -scrollX;
        //1000ms內滑向destX，效果就是慢慢滑動
        scroller.startScroll(scrollX,0,delta,0,1000);
        invalidate;
    }

    @Override
    Public void computeScroll(){
    	if(mScroller.computeScrollOffset()){
    		ScrollTo(mScroll.getCurrX(),mScroller.getCurrY());
    		postInvalidate();
    	}
    }

三、View的滑動

滑動在Android開發中具有重要的作用，掌味訓動的方法是實作自定義控制元件的基礎，

View滑動的基本思想:

當觸摸事件傳到View時，系統記下觸摸點的坐標，手指移動時系統記下移動后的觸摸的坐標并算出偏移量，并通過偏移量來修改View的坐標，

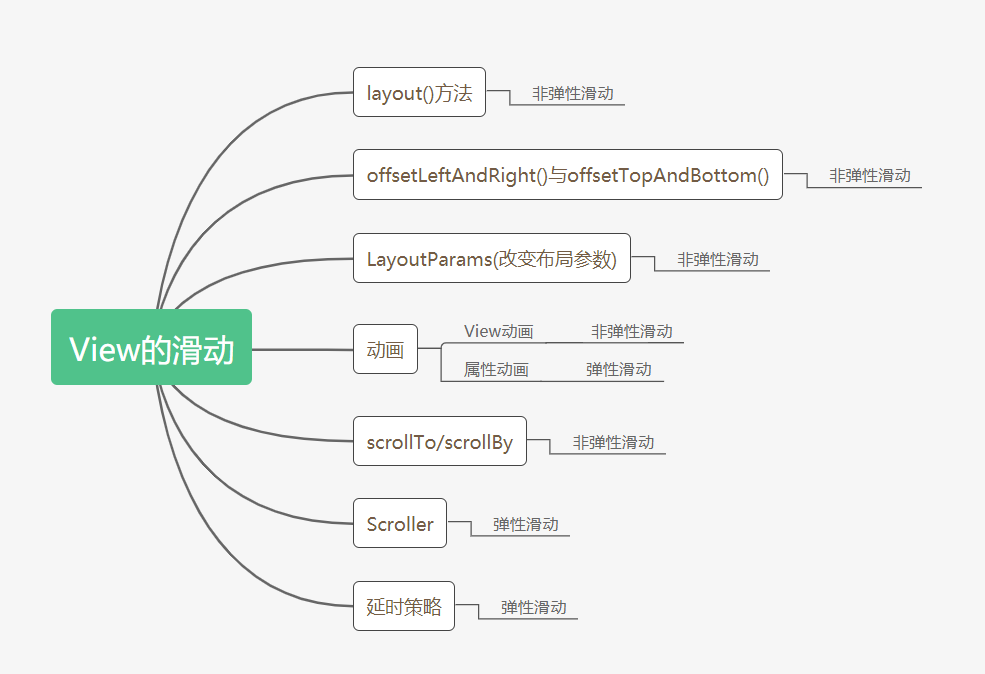

3.1 View滑動的7種方法

3.2.1 `layout()`

思路：view進行繪制的時候會呼叫onLayout()方法來設定顯示的位置，因此可以通過修改View的left、top、right、bottom這四種屬性來控制View的坐標，

使用：

 public boolean onTouchEvent(MotionEvent event) {
        //獲取到手指處的橫坐標和縱坐標
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                //計算移動的距離
                int offsetX = x - lastX;
                int offsetY = y - lastY;
                //呼叫layout方法來重新放置它的位置
                layout(getLeft()+offsetX, getTop()+offsetY,
                        getRight()+offsetX , getBottom()+offsetY); //layout()方法
                break;
        }
        return true;
    }

3.2.2 `offsetLeftAndRight()`與`offsetTopAndBottom()`

思路：與layout()方法思路一樣，不同的是offsetLeftAndRight()與offsetTopAndBottom()方法設定的是左右和上下的偏離值，

使用：

public boolean onTouchEvent(MotionEvent event) {
        //獲取到手指處的橫坐標和縱坐標
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                //計算移動的距離
                int offsetX = x - lastX;
                int offsetY = y - lastY;
                //對left和right進行偏移
                offsetLeftAndRight(offsetX);
                //對top和bottom進行偏移
                offsetTopAndBottom(offsetY);
                break;
        }
        return true;
    }

3.2.3 `LayoutParams`(改變布局引數)

思路：LayoutParams主要保存了一個View的布局引數，可以通過LayoutParams來改變View的布局的引數從而達到了改變View的位置的效果，

使用：

public boolean onTouchEvent(MotionEvent event) {
        //獲取到手指處的橫坐標和縱坐標
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                //計算移動的距離
                int offsetX = x - lastX;
                int offsetY = y - lastY;
                LinearLayout.LayoutParams layoutParams= (LinearLayout.LayoutParams) getLayoutParams();
                layoutParams.leftMargin = getLeft() + offsetX;
                layoutParams.topMargin = getTop() + offsetY;
                setLayoutParams(layoutParams);
                break;
        }
        return true;
    }

? 父控制元件若是LinearLayout則按代碼上所示，父控制元件若是RelativeLayout，則要使用RelativeLayout.LayoutParams，除了使用布局的LayoutParams外，也可以用ViewGroup.MarginLayoutParams來實作
ViewGroup.MarginLayoutParams layoutParams = (ViewGroup.MarginLayoutParams) getLayoutParams();

3.2.4 影片

思路：通過影片可以讓一個View進行平移，而平移也就是一種滑動，主要操作的是View的translationX和translationY屬性，

Android 內有兩種影片可以使用：View影片和屬性影片，

View影片使用：

1.在res目錄新建anim檔案夾并創建translate.xml：

  LinearLayout.LayoutParams layoutParams= (LinearLayout.LayoutParams) getLayoutParams();
                layoutParams.leftMargin = getLeft() + offsetX;
                layoutParams.topMargin = getTop() + offsetY;
                setLayoutParams(layoutParams);

? 2.在Java代碼中參考：

 mCustomView.setAnimation(AnimationUtils.loadAnimation(this, R.anim.translate));

注意：View影片并不能改變View的位置引數，

如果對一個Button進行如上的平移影片操作，當Button平移300像素停留在當前位置時，我們點擊這個Button并不會觸發點擊事件，但在我們點擊這個Button的原始位置時卻觸發了點擊事件，這就是補間影片和屬性影片的區別

屬性影片使用：

CustomView在1000毫秒內沿著X軸像右平移300像素:

ObjectAnimator.ofFloat(mCustomView,"translationX",0,300).setDuration(1000).start();

3.2.5 `scrollTo`/`scrollBy`

思路：scollTo(x,y)表示移動到一個具體的坐標點，而scollBy(dx,dy)則表示移動的增量為dx、dy，其中scollBy最終也是要呼叫scollTo的，scollTo、scollBy移動的是View的內容，如果在ViewGroup中使用則是移動他所有的子View，

使用：

 public boolean onTouchEvent(MotionEvent event) {
        //獲取到手指處的橫坐標和縱坐標
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                //計算移動的距離
                int offsetX = x - lastX;
                int offsetY = y - lastY;
                ((View)getParent()).scrollBy(-offsetX,-offsetY);
                break;
        }
        return true;
    }

3.2.6 `Scroller`

scollTo/scollBy方法來進行滑動時，這個程序是瞬間完成的,使用Scroller來實作有過度效果的滑動，這個程序不是瞬間完成的，而是在一定的時間間隔完成的，Scroller本身是不能實作View的滑動的，它需要配合View的computeScroll()方法才能彈性滑動的效果，

使用：

@Override
    public void computeScroll() {
        super.computeScroll();
        if(mScroller.computeScrollOffset()){
            ((View)getParent()).scrollTo(mScroller.getCurrX(),mScroller.getCurrY());
            //不斷的重繪，重復呼叫computeScroll方法
            PostInvalidate();
        }
    }
    //緩慢滾動到指定位置
    public void smoothScrollTo(int destX,int destY){
        int scrollX=getScrollX();
        int delta=destX-scrollX;
        //1000秒內滑向destX
        mScroller.startScroll(scrollX,0,delta,0,2000);
        invalidate();
    }

在View類中呼叫

    //使用Scroll來進行平滑移動
          mCustomView.smoothScrollTo(-400,0);

原始碼分析

當我們構造一個Scroller物件并呼叫它的startScroll方法時，startScroll保存了傳遞的幾個引數

   /**
     * @param startX 起點的橫坐標
     * @param startY 起點的縱坐標
     * @param dx 水平滑動的距離
     * @param dy 豎直滑動的距離
     * @param duration 滑動時間
     */
  public void startScroll(int startX, int startY, int dx, int dy, int duration) {
        mMode = SCROLL_MODE;
        mFinished = false;
        mDuration = duration;
        mStartTime = AnimationUtils.currentAnimationTimeMillis();
        mStartX = startX;
        mStartY = startY;
        mFinalX = startX + dx;
        mFinalY = startY + dy;
        mDeltaX = dx;
        mDeltaY = dy;
        mDurationReciprocal = 1.0f / (float) mDuration;
    }

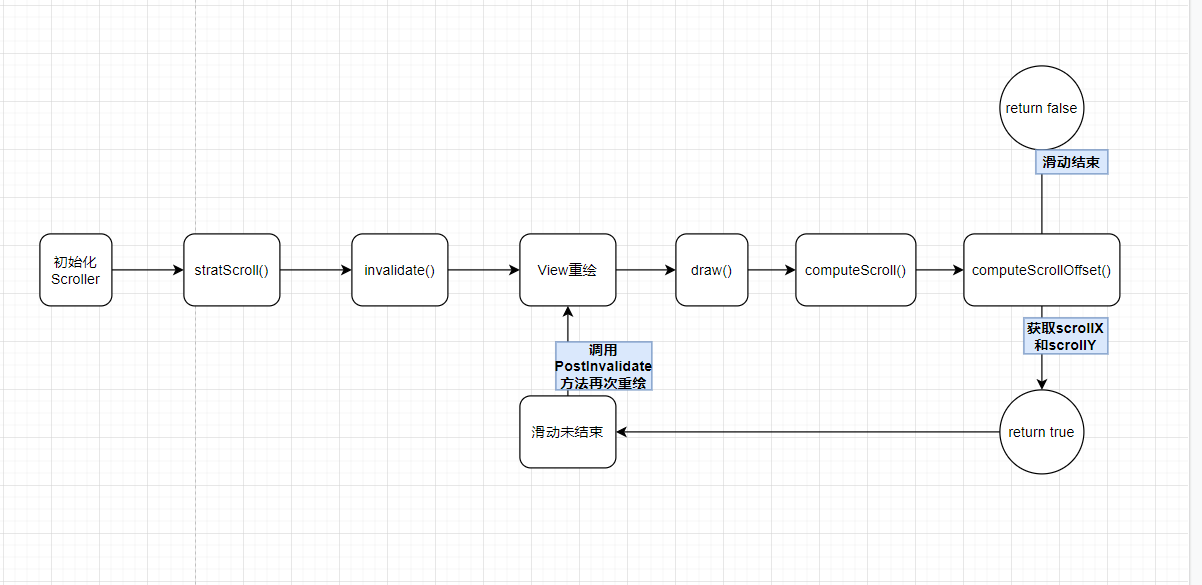

Q1：在startScroll方法中，內部并沒有做滑動相關的事，那么startScroll是如何讓View滑動的？

答：使用invalidate方法，invalidate方法會導致View重繪，重繪程序中View的draw方法中又會去呼叫computeScroll方法，本來computeScroll方法在View中是一個空實作，在上面的代碼中我們已經添加代碼，通過scrollTo方法實作滑動，接著使用PostInvalidat方法第二次重繪，如此反復，知道整個滑動程序結束，

在computeScroll方法中有使用到computeScrollOffset()方法，下面看看這個方法的原始碼

public boolean computeScrollOffset() {
        if (mFinished) {
            return false;
        }

        int timePassed = (int)(AnimationUtils.currentAnimationTimeMillis() - mStartTime);

        if (timePassed < mDuration) {
            switch (mMode) {
            case SCROLL_MODE:
                final float x = mInterpolator.getInterpolation(timePassed * mDurationReciprocal);
                mCurrX = mStartX + Math.round(x * mDeltaX);
                mCurrY = mStartY + Math.round(x * mDeltaY);
                break;
  .......

這個方法會根據時間的流逝計算當前的scrollX和scrollY的值，回傳ture時表示滑動未結束，回傳false則表示滑動已結束，

3.2.7 延時策略

核心思想：通過發送一系列延時訊息從而達到一種漸進性效果，

使用：Handle/View的postDelayed/執行緒的sleep，

注意：無法精確定時，因為系統訊息調度也需要時間，

四、事件分發機制

事件分發機制是View體系里學習的核心點，它是解決滑動沖突的理論基礎，因此，學習好事件分發機制是非常重要的，

這一部分主要是我對知識的總結概括，看了之后還是對事件分發機制感到模糊的讀者，推薦一篇詳細的事件分發文章學習 View 事件分發，就像外地人上了黑車！，

Q1:什么是點擊事件的事件分發？

當一個點擊事件MotionEvent產生以后，系統把這個事件傳遞給具體的View的程序，就是事件分發程序，

4.1 主要方法

dispatchTouchEvent：進行事件的分發（傳遞），回傳值是 boolean 型別，受當前onTouchEvent和下級view的dispatchTouchEvent影響
onInterceptTouchEvent:對事件進行攔截，該方法只在ViewGroup中有，View（不包含 ViewGroup）是沒有的，如果一旦攔截，則執行ViewGroup的onTouchEvent，在ViewGroup中處理事件，而不接著分發給View,且只呼叫一次，所以后面的事件都會交給ViewGroup處理，
onTouchEvent：進行事件處理，

三者關系的偽代碼：

public boolean dispatchTouchEvent(MotionEvent event) {
        boolean consume  = false; //boolean型別的值表示是否消費事件
        if(onInterceptTouchEvent(event)){ //當前View攔截了這個事件
            consume = onTouchEvent(event); //執行當前View的onTouchEvent（）方法，是否消費由該回傳值決定
        }else {//當前View沒有攔截這個事件
            consume  = child.dispatchTouchEvent(event);  //事件傳遞給下一層View的dispatchTouchEvent()方法，是否消費由下一層ViewdispatchTouchEvent()方法回傳值決定
        }
        return consume;
    }

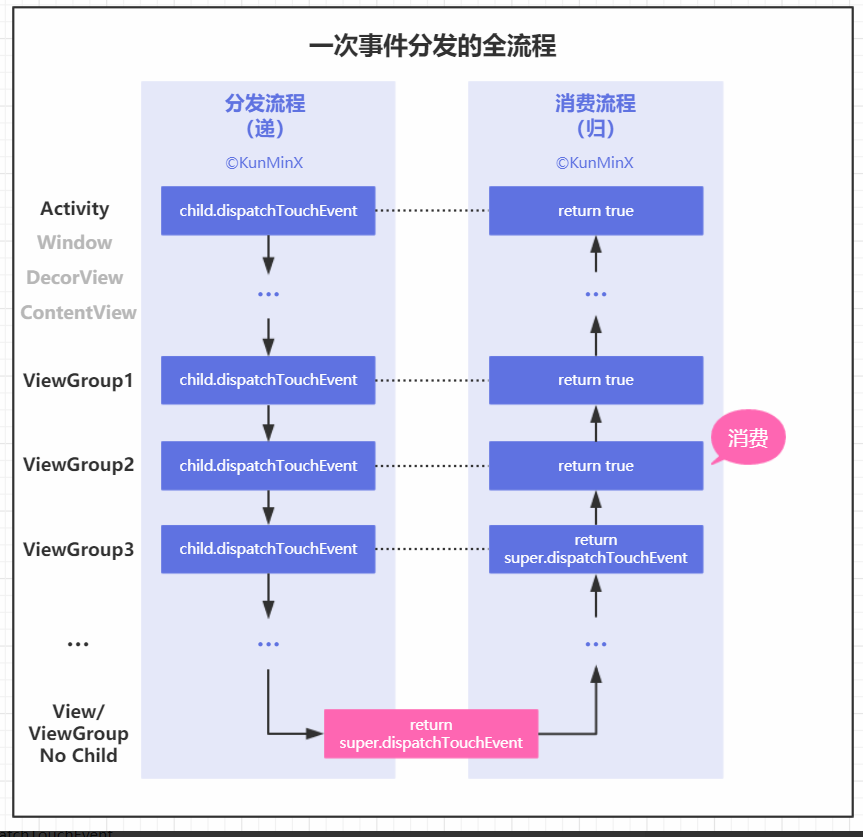

4.2 事件分發的全流程

Q2: View事件分發的本質是什么？

View事件分發的本質是遞回，點擊事件自上而下分發的程序是“遞”，消耗事件自下而上的程序是“歸”，

Q3： “遞”和“歸”的兩個程序分別是什么？

當一個點擊事件產生后，它的傳遞程序會遵循如下順序：Activity->Window->ViewGroup->…->View，這個自上而下傳遞的程序就是“遞“的程序，

當傳遞到具體的一個View后，這個View的onTouchEvent回傳false，即不消耗這個事件，那么這個事件則會向上傳遞，假若所有的元素都不處理這事件，那么這個事件最侄訓傳遞給Activity處理，這個自下而上傳遞的程序就是“歸”的程序，

注意：

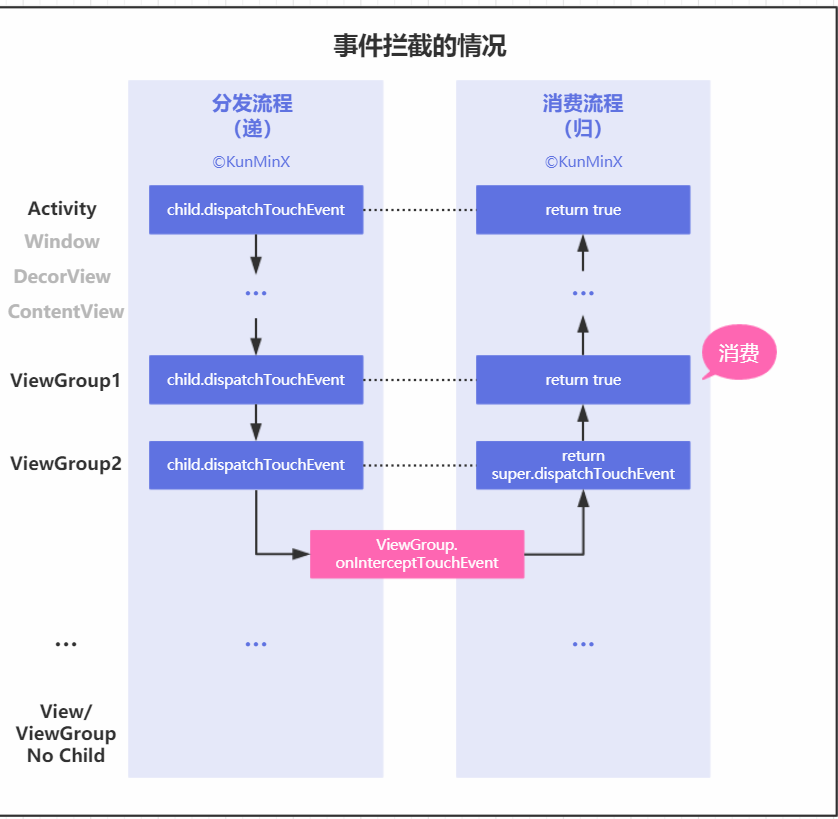

在“遞”的程序中，ViewGroup 可以在當前層級，通過設定 onInterceptTouchEvent 方法回傳 true，來攔截事件的下發，而直接步入“歸”流程，

在 ViewGroup 可以攔截事件下發的同時，child 也可以通過 getParent.requestDisallowInterceptTouchEvent 方法，來阻止上一級的下發攔截，

圖取自學習 View 事件分發，就像外地人上了黑車！

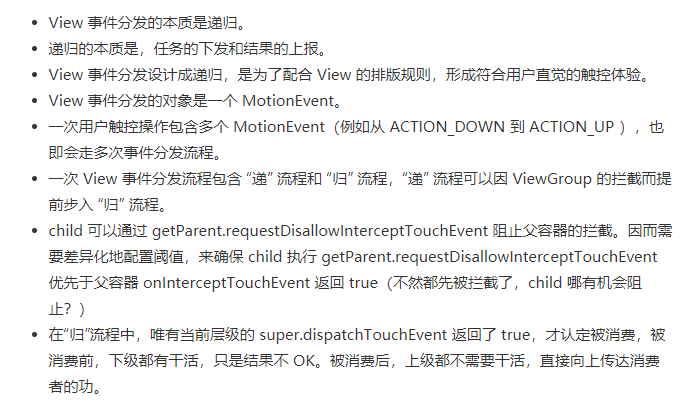

總結：同樣參考上面鏈接

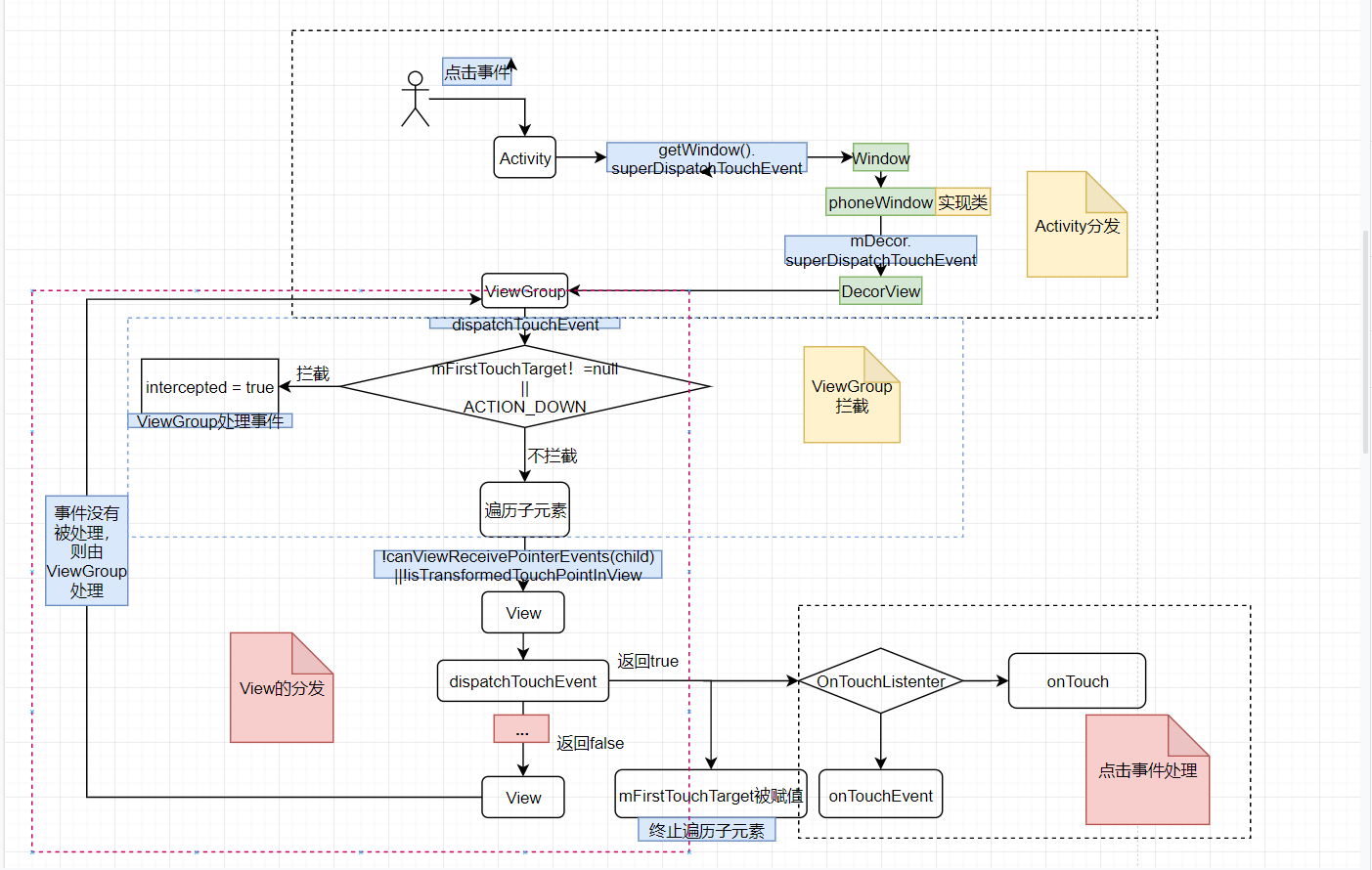

4.3 原始碼分析

事件分發的三個程序：

Activity對事件的分發
頂級View對事件的分發
View對事件的處理

這里不列出原始碼，僅畫出流程圖，需要查看原始碼的讀者可查看《Android開發藝術探索》相應章節或者在編譯器中查看，

五、滑動沖突

在使用滑動的程序中，假設一種情況，一個界面內外兩層可以滑動，這個時候你滑動它，這個界面怎么判定你滑動的是內層還是外層？這個時候就會產生滑動沖突，所以在這個部分，我們一起來解決這個滑動沖突，

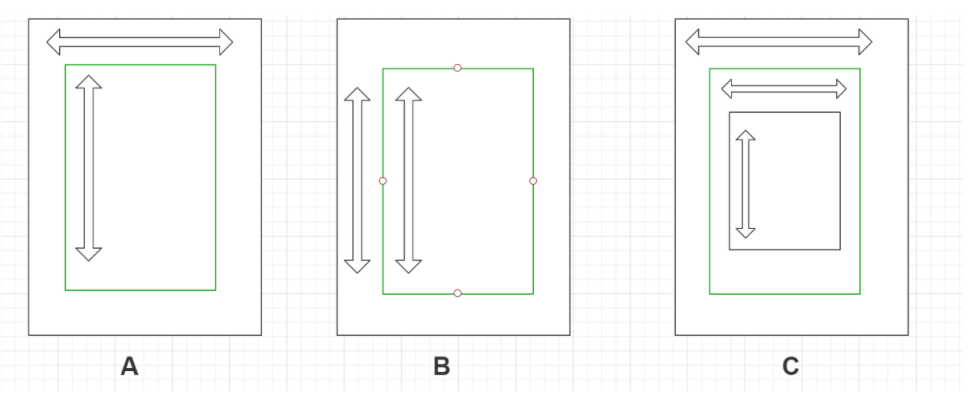

5.1 場景的滑動沖突場景

場景A：外部滑動與內部滑動不一致的滑動沖突，常見于常見于ScrollView和Fragment中LisetView的使用，
場景B：外部滑動與內部滑動一致的滑動沖突，可能出現在自定義View與ListView中，外部可以上下滑動，內部也可以上下滑動，
場景C：場景AB的嵌套，

5.2 處理規則

場景A的處理規則：當用戶左右滑動時，讓外部的View攔截點擊事件，當用戶上下滑動時，讓內部的View攔截點擊事件，

Q1：如何判斷用戶是左右滑動還是上下滑動

利用水平偏移量和豎直方向的偏移量進行相減，用是否大于0來判斷哪個偏移量大，若偏移量offsetX-offsetY>0,可判斷為水平滑動，這時可以由外部攔截，讓它來處理點擊事件，
場景B的處理規則：需要根據業務邏輯來處理，，規定何時讓外部View攔截事件何時由內部View攔截事件，
場景C的處理規則：同樣需要從業務上找突破點

5.3 解決方法

外部攔截法

內部攔截法

5.3.1 外部攔截法

點擊事件都先經過父容器的攔截處理，如果父容器需要就攔截，不需要此事件就不攔截，

方法：需要重寫父容器的onInterceptTouchEvent方法，在內部做出相應的攔截，

注意：父容器一旦開始攔截任何一個事件，那么后續的事件都會交給它來處理，

//重寫父容器的攔截方法
public boolean onInterceptTouchEvent (MotionEvent event){
    boolean intercepted = false;
    int x = (int) event.getX();
    int y = (int) event.getY();
    switch (event.getAction()) {
      case MotionEvent.ACTION_DOWN://對于ACTION_DOWN事件必須回傳false，一旦攔截后續事件將不能傳遞給子View
         intercepted = false;
         break;
      case MotionEvent.ACTION_MOVE://對于ACTION_MOVE事件根據需要決定是否攔截
         if (父容器需要當前事件） {
             intercepted = true;
         } else {
             intercepted = flase;
         }
         break;
   }
      case MotionEvent.ACTION_UP://對于ACTION_UP事件必須回傳false，一旦攔截子View的onClick事件將不會觸發
         intercepted = false;
         break;
      default : break;
   }
    mLastXIntercept = x;
    mLastYIntercept = y;
    return intercepted;
   }

5.3.2 內部攔截法

父容器不攔截任何事件，所有事件都傳遞個給子元素，如果子元素需要此事件就直接消耗，否則交由父容器處理，

方法：需要配合requestDisallowInterceptTouchEvent方法，重寫子View的dispatchTouchEvent()

public boolean dispatchTouchEvent ( MotionEvent event ) {
  int x = (int) event.getX();
  int y = (int) event.getY();

  switch (event.getAction) {
      case MotionEvent.ACTION_DOWN:
         parent.requestDisallowInterceptTouchEvent(true);//為true表示禁止父容器攔截
         break;
      case MotionEvent.ACTION_MOVE:
         int deltaX = x - mLastX;
         int deltaY = y - mLastY;
         if (父容器需要此類點擊事件) {
             parent.requestDisallowInterceptTouchEvent(false);//為fasle表示允許父容器攔截
         }
         break;
      case MotionEvent.ACTION_UP:
         break;
      default :
         break;
 }

  mLastX = x;
  mLastY = y;
  return super.dispatchTouchEvent(event);
}

注意：除子容器需要做處理外，父容器也要默認攔截除了ACTION_DOWN以外的其他事件，這樣當子容器呼叫parent.requestDisallowInterceptTouchEvent(false)方法時，父元素才能繼續攔截所需的事件，

因此，父View需要重寫onInterceptTouchEvent()：

public boolean onInterceptTouchEvent (MotionEvent event) {
 int action = event.getAction();
 if(action == MotionEvent.ACTION_DOWN) {
     return false;
 } else {
     return true;
 }
}

Q1：為什么父容器不能攔截ACTION_DOWN事件？

由于該事件并不受FLAG_DISALLOW_INTERCEPT（由requestDisallowInterceptTouchEvent方法設定）標記位控制，所以一旦父容器攔截了該事件，那么所有的事件都不會傳遞給子View，內部攔截法也就失效了，

參考自：

《Android開發藝術探索》
《Android進階之光》
進階之路 | 奇妙的View之旅
學習 View 事件分發，就像外地人上了黑車！

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/136309.html

標籤：其他

上一篇：Vue UI 創建Vue前端工程(Windows)

下一篇：Android 底部導航欄以及導航欄角標顯示，使用LinearLayout+Fragment實作

View體系詳解

一、學習腦圖

二、View基礎

2.1 什么是View？

2.2 View的位置引數

2.2.1 Android坐標系

2.2.2 View坐標系

2.2.3 View的觸控

2.2.3.1 MotionEvent

2.2.3.2 TouchSlop

2.2.3.3 VelocityTracker

2.2.3.4 GestureDetector

2.2.3.5 Scroller
