【開源】QCPFrame插件開發框架（一）

一. 前言

一直以來，筆者都在從事工控相關的行業，時至今日已有15年的職業歷程，為了更好的將自己的經驗應用于實踐，同時汲取各方力量助力這一開放式的開發框架，遂將其進行開源，

框架最初的版本是基于C#開發，應用于航空自動測驗系統，即View+TPS的結構，View即一個統一的UI界面，用于選擇不同的TPS測驗序列包，如此以來，開發人員只需要關注測驗序列邏輯及硬體設備的使用，而無需關注UI設計，因為在航空自動測驗系統中，被測件是成熟機載電子設備，只需要按照手冊中的測驗步驟，用程式呼叫系統中的硬體設備撰寫測驗序列，就可以被統一的UI呼叫，并對測驗進行控制，生成報表，

后來筆者又進入航天測控及軍工領域，這一行業有個特點就是需求不確定，甚至需要經常添加或修改UI及功能，專案周期短更迭快，需要一個可裁剪，可重用，松耦合，可高效同步的開發框架，因此筆者在原來框架的基礎上，設計了第二代基于插件的開發框架，在大中型專案開發中，的確提高了專案的開發效率，但問題也隨之而來，1.框架為應對技術上的需求，介面不得已進行升級，導致向下兼容性差，2.越來越多的跨平臺需求，而C#在Linux下的表現實在不咋地，因此框架仍需更新換代，

說起來慚愧，筆者除了是一個老程式員以外，也是一個原創音樂的愛好者，雖然音樂上并無建樹，但在進行音樂創作的時候，國外音頻宿主軟體倒是給了筆者很大的設計啟發，音頻宿主軟體，宿主毫無疑問就是一個框架，一個容器，用戶在使用的程序中，會安裝各種各樣的樂器音色庫插件，宿主根本不關心用戶會加載多少插件和什么插件，它只是負責管理好他們，提供各種供用戶操作的與插件的介面，宿主軟體就像一個舞臺，只是用于承載樂器插件完成一場美妙得音樂會，

二. QCPFrame 介紹

QCPFrame 全稱Qt-based Common Plugin Framework，它是一個開源的基于Qt的跨平臺插件開發框架，旨在提高基于PC及Linux平臺下工控軟體設計的通用性，重用性，高效性，可裁剪性，松耦合性，在QCPFrame中，您可以基于控制臺或者服務來運行最小插件系統，也可以通過view editor(也是一個插件)來編輯帶有UI的桌面程式，在QCPFrame中，一切皆插件，甚至一個函式功能，選單項，工具列，狀態欄，dock片都可以是一個插件，插件在編輯和配置插件，這一切就像是在搭積木，使得模塊開發而無需關注最終的集成，作為初版的QCPFrame，它具備以下特性：

1. 熱插拔

即支持軟體啟動后動態添加或替換新的插件進來，這有助于在線升級的功能實作，

2. 系統組件/非系統組件

由于框架采用了Model-ViewModel的架構，一切皆插件的設計思路，那么可執行程式對于系統而言，不過是一個啟動器而已，大部分功能是需要插件來實作，比如插件管理器，視圖編輯器，系統設定等等，這些從前是放在主程式中的功能模塊，如今也是作為一個插件被宿主統一管理，如此以來，系統的升級將意味著只需要升級插件，因為主程式基本沒有什么代碼，這些用于不斷擴充系統功能的組件，在系統中被稱之為系統組件，

非系統組件用于實作二次開發時，對于業務的實作，這樣把框架本身和業務分開的方式，不但提高了系統的靈活性，也可以將框架與業務解耦，

3. 組件克隆

在專案開發的程序中，我們經常會遇到需要很多組相同的界面及功能，可能只是這些界面及功能對應的硬體通道不同而已，之前很多人的做法就是復制代碼，或者寫一個類然后new出多個物件，有了組件克隆，你可以輕松通過組件管理器來克隆出一模一樣的組件，他們是深拷貝實作的，因此不必考慮指標的關聯性，出于安全考慮，只有非系統組件支持克隆，而系統組件的克隆不被允許，

4. 組件排序

組件排序功能，使開發者能夠調整組件在運行時被加載的順序，這在某些與硬體初始化相關的應用中至關重要，系統提供了"Model構造時"，“View構造時”，“View第一次顯示時”，“View關閉時”這四個節點的信號，系統運行至這幾個節點時，會按照組件排序的順序，依次呼叫組件的這些介面函式，

5.共享記憶體

框架的介面提供了豐富的共享記憶體型別，供插件之間同步時使用，這包含C++基本型別，鏈表，佇列等等，

Github地址: https://github.com/Jamie-tong/QCPFrame.git

碼云地址:https://gitee.com/JamieT/QCPFrame.git

三. 系統結構

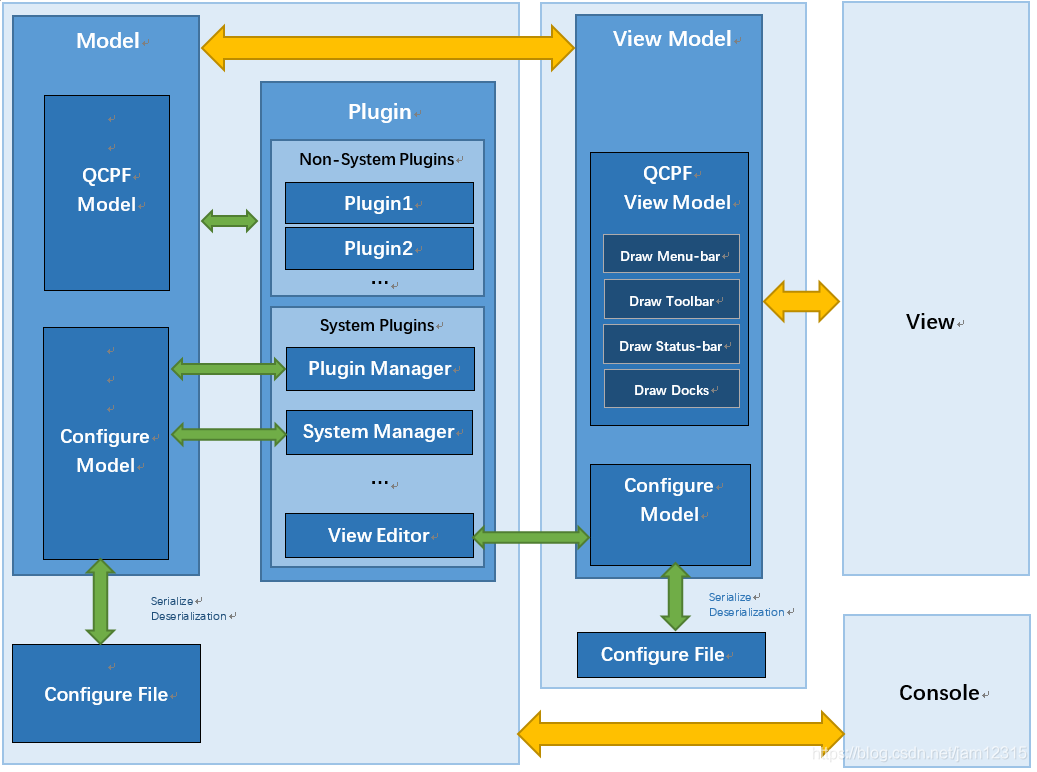

圖1. QCPFrame 系統結構圖

從系統結構圖來看，主要的功能在左半邊，對于一個控制臺程式來講，viewmodel已經不參與運行，QCPFrame+Console即為最小插件系統，可以當作一個控制臺或者服務來啟動最小插件系統，

Model由QCPFModel和Configure Model組成，QCPFModel用于掃描并連接Plugins,為Plugins提供系統級介面，而Configure Model用于存盤系統配置，包括系統功能設定，組件選擇與克隆，運行時排序等功能，通過序列化和反序列化可以將用戶的配置永久保留，在軟體啟動時再裝載進來，

ViewModel有著與Model類似的結構，但它已經與QCPFrame沒有直接關系，它的存在只是為了使View進行前后端分離，即當你不喜歡這個view時，可以通過ViewModel快速構建你喜歡的View，你可以使用ViewModel中的屬性或方法，也可以選擇不用，這取決于你自己，

四. View Editor插件

為了直觀的介紹QCPFrame,我們通過系統中一個重要的插件View Editor來介紹QCPFrame的便捷之處，

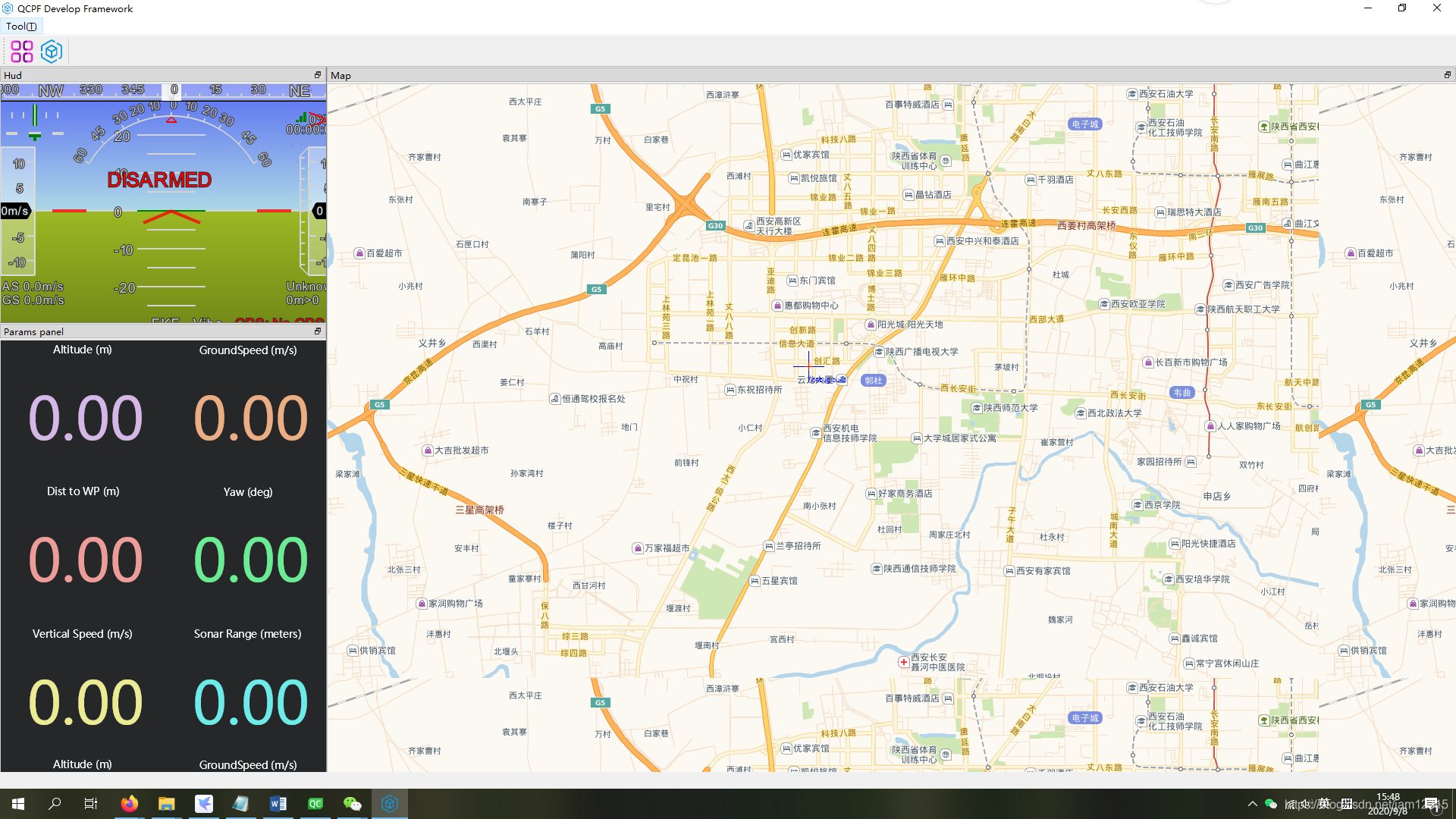

圖2. 帶UI界面的QCPFrame

如上圖所示，View界面主要由選單欄，工具列，dock視窗，狀態欄組成，而view editor插件要做的作業，就是幫我們添加以上各UI元素，并通過Model與特定的功能進行系結，這一切都是可視化的，你可以調整他們的位置，

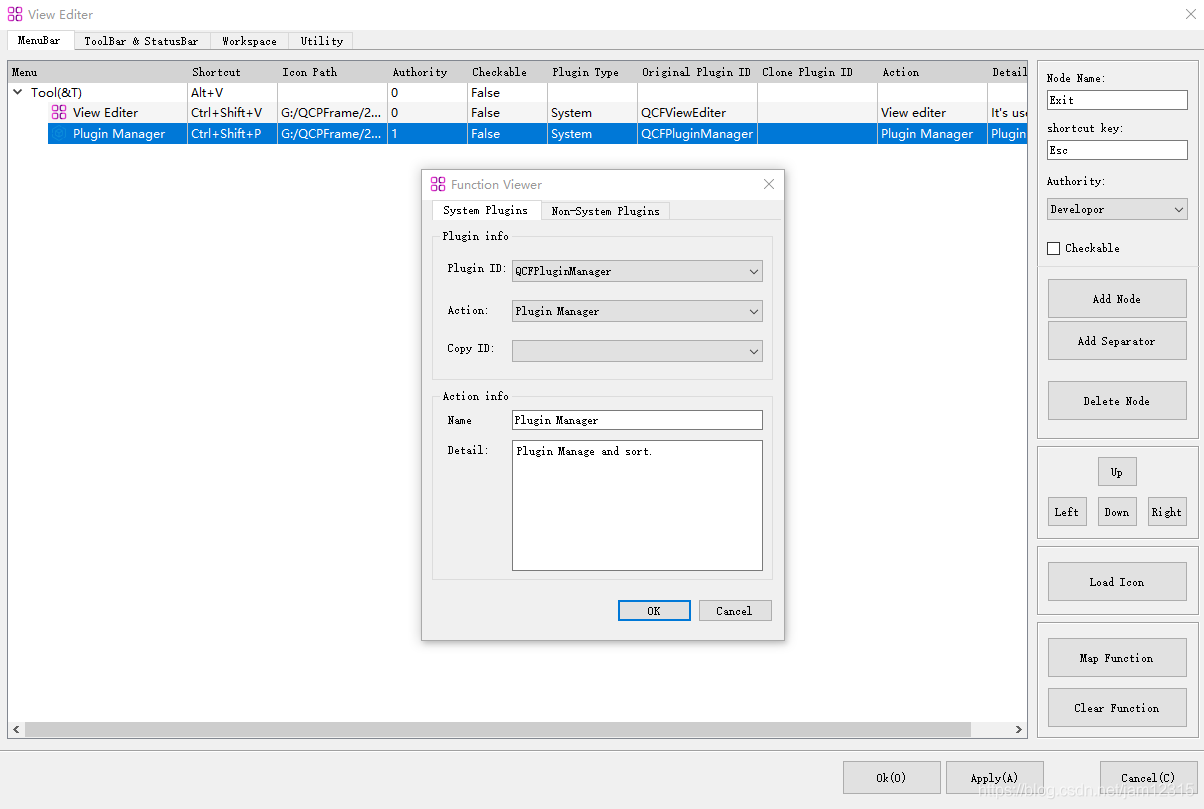

圖3. View Editor 選單編輯功能

對于選單欄來說，其實可以認為每個頂級選單項即為一顆樹，view editor在設計時，允許用戶在隨意添加樹節點，除了頂級選單意外，可以任意添加分隔符，通過方向鍵調整層級關系，每個選單項可以設定查看權限，這在后面權限管理中會講到，添加好樹節點以后，就可以通過Map Function按鈕給該選單項掛載一個Function，你可以通過Function Viewer頁面來找到你要的Function，一旦完成Function掛載，該選單項再下一次啟動后，便可以通過信號槽與組件指定的功能掛接起來，通過Load Icon按鈕為該選單項設定一個圖示，該圖示將一直伴隨這個Action，值得一提的是這些可以掛載的Function是預先在插件工程中開發好的，隨著插件的增多，對于View Editor來說，可選可編輯的Function也將更豐富，

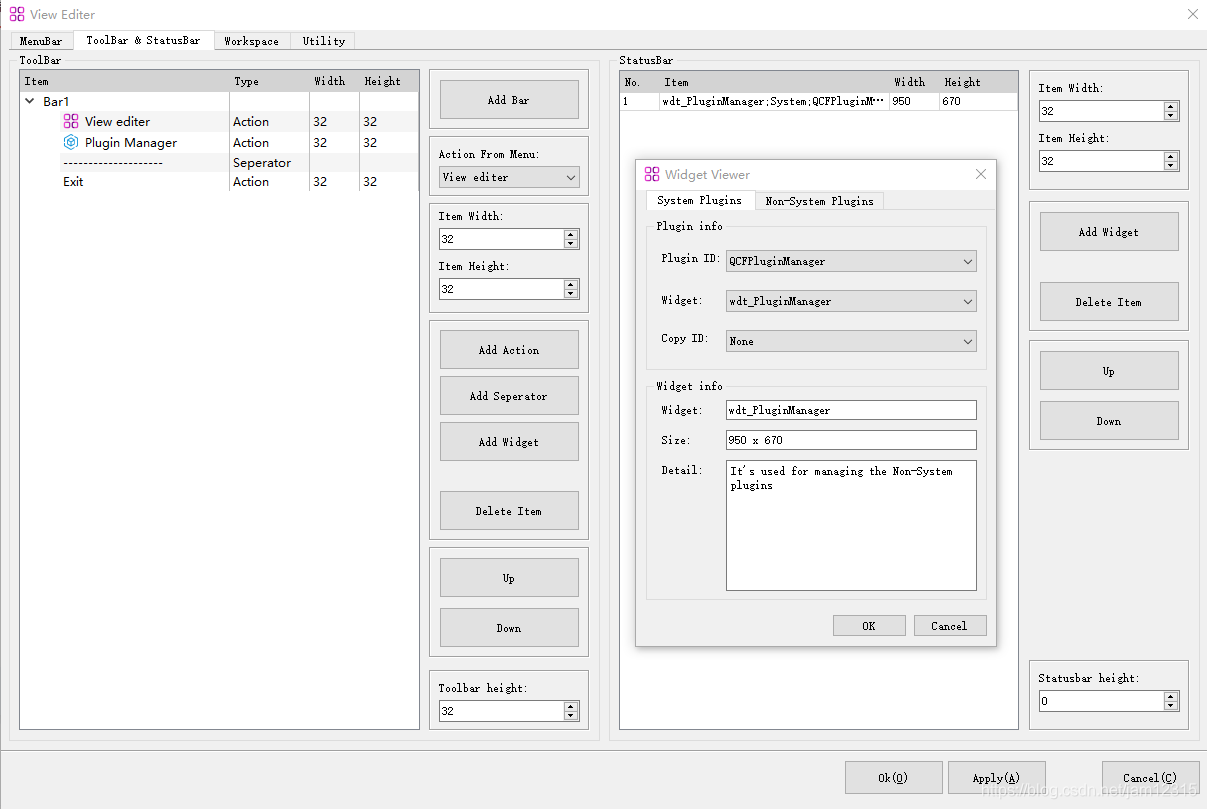

圖4. View Editor 工具列及狀態欄編輯功能

對于工具列來說，允許用戶添加多個工具列，并為指定工具列添加Action, Action下拉框的項來自選單編輯頁面所映射過的Action，也就是說你只能先在選單下加入該新Action，才能在工具列里添加它，多工具列，可以讓你實作類似Word一樣的復雜視圖，值得一提的是，工具列編輯模塊允許你指定插件里開發好的任意widget，也就是你可以將一個自定義的widget展示到工具列里去，Widget Viewer是一個插件widget串列查看器，你可以通過它找到你要的widget，

系統只提供了一個狀態欄，其編輯類似于工具列，只不過沒有分割符，因為Qt的狀態欄會自動為每個item添加分隔符，

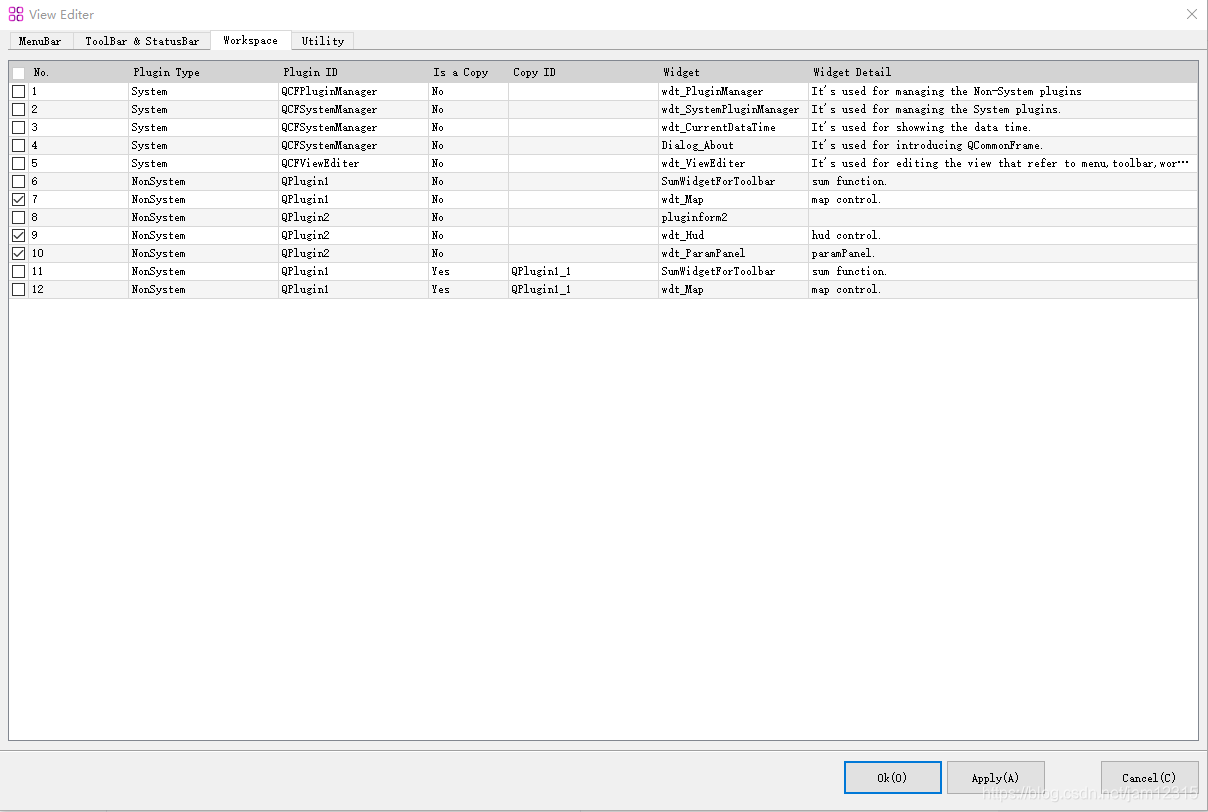

圖5. View Editor 部件選擇功能

通過widiget選擇功能，你可以從已經開發好的widget串列中選擇你要的，在重新啟動以后，系統會將這些widget放入dockwidget容器中，系統做了Layout存盤，因此當你通過拖拽，調整好需要的UI并關閉系統時，該Layout將會被保存，包括工具列的位置及Dock，如圖1所示，

其實說到這里，本節內容不過是在講一個插件，它只是整個系統中一個小的模塊，我的意思是說，至此我們可以把任何功能與主程式剝離，而使其成為一個易于升級的熱插拔模塊，插件在編輯或配置自己，也可以編輯或配置其他組件，這一切，作為可執行程式的View全然不知，它只不過是一個容器罷了，

小結：

本篇文章簡單介紹了一下該開源專案的主旨，系統結構，設計理念及一些初步的概念，說的不對的望各位大神指點，下一篇，我會介紹框架的二次開發及介面，也會展望一下未來，指定進一步的設計目標，謝謝，
