核心組件

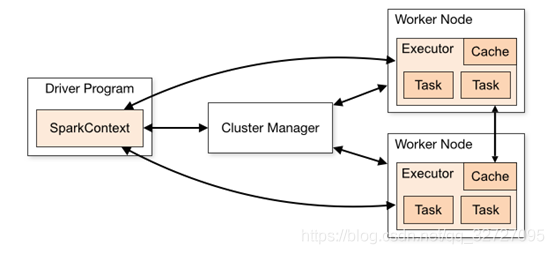

在這里插入圖片描述
Spark框架可以大致分三個部分：

第一部分： Driver + Executor ，任務執行和調度

第二部分： Master + Worker ，Saprk自身的資源調度框架，只有Standalone模式下才有Master和Worker.

第三部分： Cluster Manager ，集群管理中間件，協調任務的調度

Application：Spark應用程式：Spark Application的概念和 Hadoop MapReduce中的類似，指的是用戶撰寫的Spark應用程式，包含了一個Driver功能代碼和分布在集群中多個節點上運行的Executor代碼；

Spark應用程式，可以呼叫多次行動算子，每呼叫一次行動算子，都會提交一個Job，
Driver：驅動程式：即運行上述Application的main()函式并且創建SparkContext，即創建SparkContext的程式，

在Spark中由 SparkContext負責和 ClusterManager通信，進行資源的申請、任務的分配和監控等；當Executor部分運行完畢后，Driver負責將SparkContext關閉，
1. 用于執行Spark任務中的main()方法，負責實際代碼的執行
2. 將用戶程式轉化為job；
3. 調度Executor之間的任務(task);
4. 跟蹤Executor的執行情況；
5. 通過UI展示查詢運行的結果，
Executor：資源管理器：Application運行在 Worker 節點上的一個JVM行程，負責在 Spark 作業中運行具體任務（Task），并且負責將資料存在記憶體或者磁盤上，任務彼此之間相互獨立，

在Spark on Yarn模式下，其行程名稱為CoarseGrainedExecutorBackend，類似于Hadoop MapReduce中的YarnChild，一個CoarseGrainedExecutorBackend行程有且僅有一個executor物件，它負責將Task包裝成taskRunner，并從執行緒池中抽取出一個空閑執行緒運行Task，每個CoarseGrainedExecutorBackend能并行運行Task的數量就取決于分配給它的CPU的個數了；
1. Worker節點上的一個JVM行程，負責Spark作業中，執行具體的任務(task);
2. 負責運行組成Spark應用的任務，并將結果回傳給驅動器行程；
3. 在執行器內有塊管理器，為用戶程式中要求快取的RDD提供記憶體的快取，
Master：資源管理器：負責資源的調度和分配，并進行集群的監控，類似于YARN中的ResourceManager節點，
1. Standalone：Spark原生的資源管理，由Master負責資源的分配
2. Hadoop Yarn：由YARN中的ResourceManager負責資源的分配；
Worker：計算節點：運行在集群的一個節點，由Master分配資源對資料進行并行的處理和計算，類似于YARN中的NodeManager節點，
1. Standalone模式：指的就是通過Slave檔案配置的Worker節點，
2. Spark on Yarn模式：指的就是NodeManager節點；

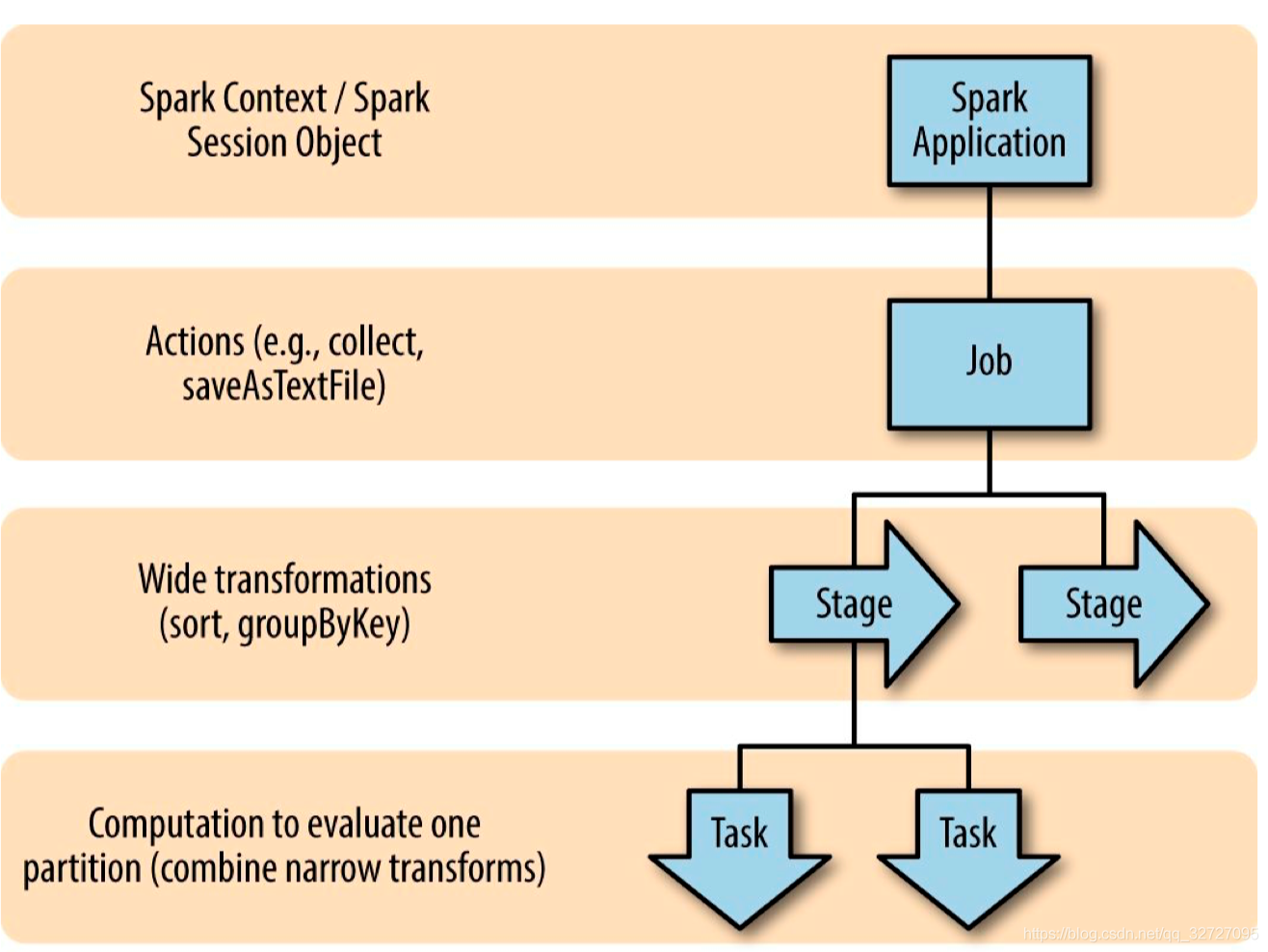

核心概念

Task：任務：被送到某個Executor上的作業任務；單個磁區資料集上的最小處理流程單元，同一個Stage的每個磁區的資料，可以交給一個Task進行處理；
Job：作業：由一個或多個Stage所組成的一次計算作業;
包含多個Task組成的并行計算，往往由行動算子提交，一個job包含多個RDD，及作用于相應RDD上的各種Operation，一個DAG其實就是一個Job
Stage：階段：每個Job會被拆分很多組Task，每組任務被稱為Stage，也可稱TaskSet；

一個Stage對應一個TaskSet；

DAG會根據 shuffle/寬依賴劃分Stage（也就是TaskSet），每產生一次shuffle，就會生成一個新階段，一個Job的stage的數量 = shuffle算子的個數 + 1；

Stage分成兩種型別ShuffleMapStage、ResultStage，
DAG：有向無環圖（Directed Acyclic Graph）：有向無環圖是由點和線組成的拓撲圖形，該圖形具有方向，不會倍訓；

就是映射RDD之間的依賴關系，會根據依賴關系被劃分成多個Stag
1. 支持 DAG 的框架被劃分為第二代計算引擎，如Tez、Oozie ：作業和作業之間的有向無環圖
2. 第三代計算引擎的特點主要是 Job 內部的 DAG 支持（不跨越 Job），如Spark：作業內部的有向無環圖
Parallelism：并行度：整個集群并行執行任務的數量，稱為并行度，

提交流程

Spark應用程式主要有兩種部署執行的方式：Client 和 Cluster，兩種模式：

主要區別在于：Driver程式的運行節點位置；

Client(默認)：會在Client本地啟動Driver程式，jar包只需要在Client端有即可，
Cluster: 會在集群中選擇其中一臺機器啟動Driver程式，確保jar包可以在集群的任意臺Worker都可以讀到，

Standalone運行模式
在這里插入圖片描述

Yarn運行模式
在這里插入圖片描述

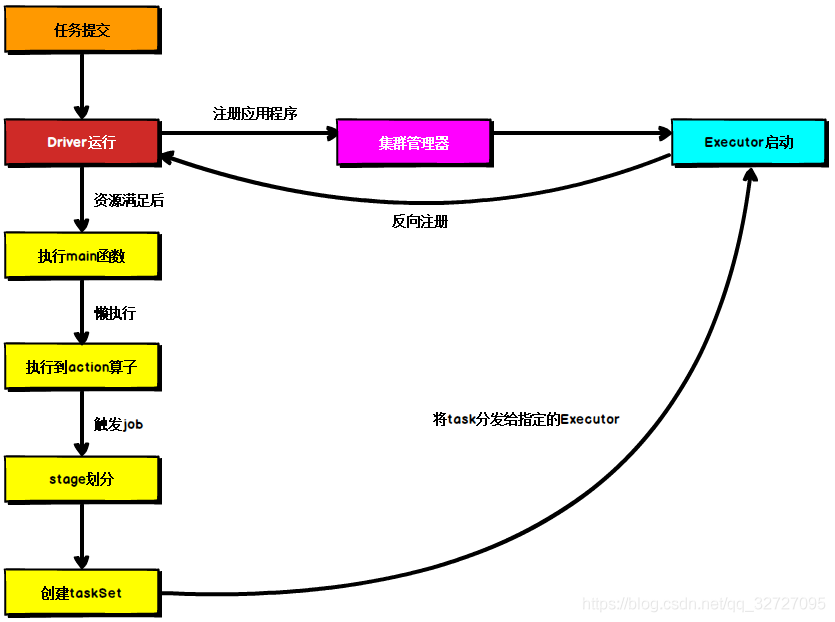

Yarn Cluster模式

Cluster模式將用于監控和調度的Driver模塊啟動在Yarn集群資源中執行，一般應用于生產環境，

在 YARN Cluster 模式下，任務提交后會和 ResourceManager 通訊申請啟動 ApplicationMaster，
隨后 ResourceManager 分配 container，在合適的 NodeManager 上啟動 ApplicationMaster，此時的 ApplicationMaster 就是Driver，
Driver啟動后向 ResourceManager 申請 Executor 記憶體，ResourceManager 接到ApplicationMaster的資源申請后會分配container，然后在合適的NodeManager上啟動Executor行程
Executor行程啟動后會向Driver反向注冊，Executor全部注冊完成后Driver開始執行main函式，
之后執行到Action算子時，觸發一個Job，并根據寬依賴開始劃分stage，每個stage生成對應的TaskSet，之后將task分發到各個Executor上執行，
