1.INTRODUCTION

傳統的聯邦學習主要有以下局限性：

（1）依賴單一的中央服務器，容易受到服務器故障的影響；

（2）沒有合適的獎勵機制來刺激用戶提供資料訓練和上傳模型引數，

對此，作者提出了【基于區塊鏈的區塊鏈聯邦學習（BlockFL）】：

（1）用區塊鏈網路來代替中央服務器，區塊鏈網路允許交換設備的本地模型更新；

（2）加入驗證和提供相應的獎勵機制，

加入區塊鏈之后，還要考慮延遲問題，因為越高的延遲會導致越多的forking現象，造成延遲的原因主要有以下幾個：

compution delays：訓練本地模型、在本地計算全域模型；

communication delays：上傳本地模型、下載本地模型、塊傳播延遲、塊驗證延遲(可忽略)；

block Generation：塊生成延遲，

對此，作者又對BlockFL由區塊鏈網路引起的延遲進行了分析，研究了BlockFL端到端學習完成延遲，考慮通過調整塊的生成速率即POW難度來使延遲最小化，以此增加系統的實用性，

2. ARCHITECTURE AND OPERATION

2.1 one-Epoch BlockFL Operation

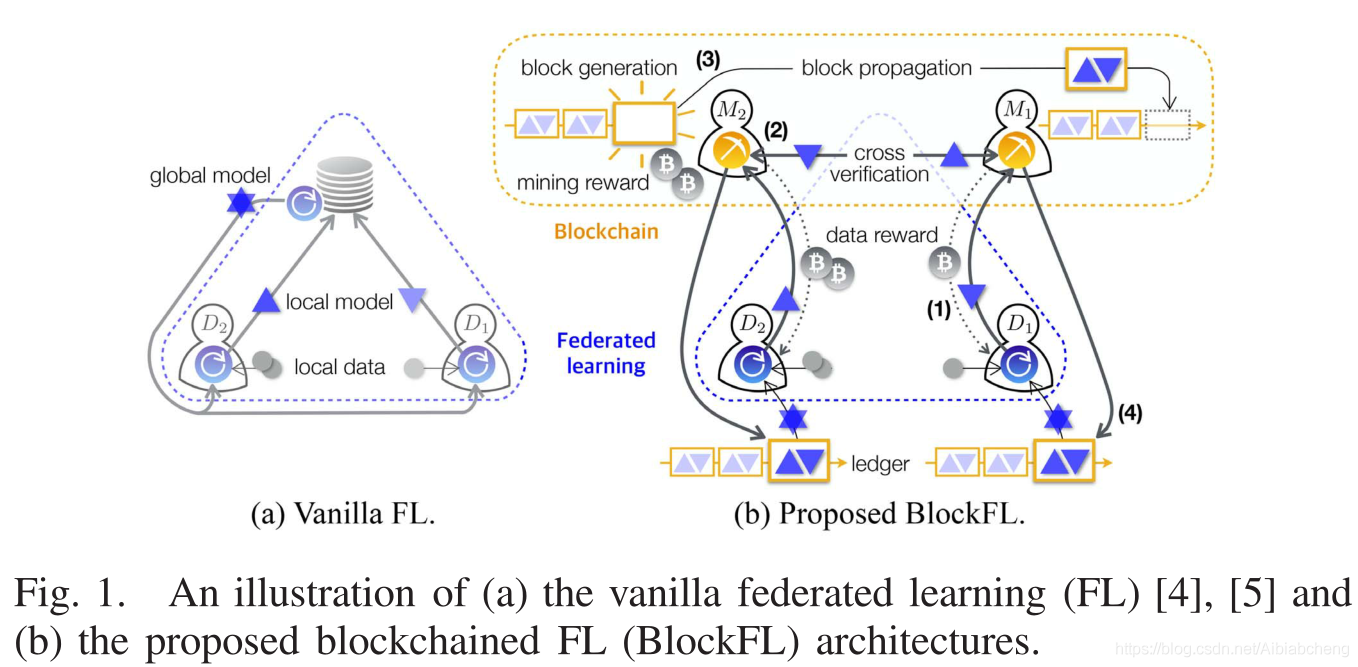

Fig.1.a是傳統FL的架構，不再進行贅述，

Fig.1.b是BlockFL的架構，BlockFL的邏輯結構由礦工和設備組成，礦工在物理上是隨機選擇的設備或者單獨節點，

BlockFL每一輪訓練可以分為7個步驟：

1）本地模型更新：設備 $D_{i}$ 用local sample訓練local model，[計算公式（1）]

2）本地模型上傳：設備 $D_{i}$ 上傳local model 以及本地計算時間至相聯的礦工，并且設備 $D_{i}$ 從相聯礦工那里獲得資料獎勵（data reward），

3）交叉驗證：礦工廣播傳遞local model并進行驗證，若驗證通過，則把它記錄在礦工的候選塊中（直到達到block size，或者達到maxinum waiting time），

4）塊生成：每個礦工運行POW，直到找到nonce或收到生成塊，

5）塊傳播：首次找到nonce的礦工的候選塊被作為新塊并傳播給其他礦工，礦工從區塊鏈網路上獲得挖礦獎勵（mining reward），為了避免鏈分叉，一旦每個礦工接收到新的塊，就發送一個ACK，包括是否發生forking，如果發生forking，操作將從第1）步重新開始，生成新塊的礦工等待一個預定義的而最大block ACK waiting time，

6）全域模型下載：設備 $D_{j}$ 從相鄰礦工那里下載新塊，

7）全域模型更新：設備 $D_{j}$ 在本地計算全域模型更新，

這個回圈程序結束的條件： $\left | w^{L}-w^{L-1} \right |<\varepsilon$ .

2.2 FL operation in BlockFL

（1）設備集： $D=\left \{ 1,2,.....,N_{D} \right \}, \left | D \right |=N_{D}$ . $D_{i}$ 的資料樣本為 $S_{i}$ .

（2）FL模型：本文解決的是平行回歸問題，

所有設備的資料樣本： $S=\bigcup si, \left | si \right |=N_{s}$

$s_{k}=\left \{ x_{k},y_{k} \right \}$ ，其中， $x_{k}$ 是d維列向量， $y_{k}\epsilon R$ ，

目標：minimize loss function $f(w)=\frac{1}{N_{s}}\sum_{i=1}^{N_{D}}\sum_{s_{k}\epsilon s_{i}}^{-}f_{k}(w)$ ，

和傳統FL一樣，使用隨機方差消減梯度演算法，所有的設備的本地模型更新采用分布式擬牛頓法進行聚合，

3. END-TO-END LATENCY ANALYSIS

3.1 One-Epoch BlockFL Latency Model

延遲分析在instruction中已有敘述，此處略，

3.2 Latency Optimal Block Generation Rate

使用公式（3）推匯出最優的“塊生成率”，

程序略，

結論：過大的塊生成率 $\lambda$ ，forking的發生率變大，進而導致學習完成延遲變大，

相反，過小的塊生成率 $\lambda$ ，生成塊的代價變大，延遲也會變高，

4.NUMERICAL RESULTS AND DISCUSSION

數值評估了BlockFL的平均完成學習延遲，

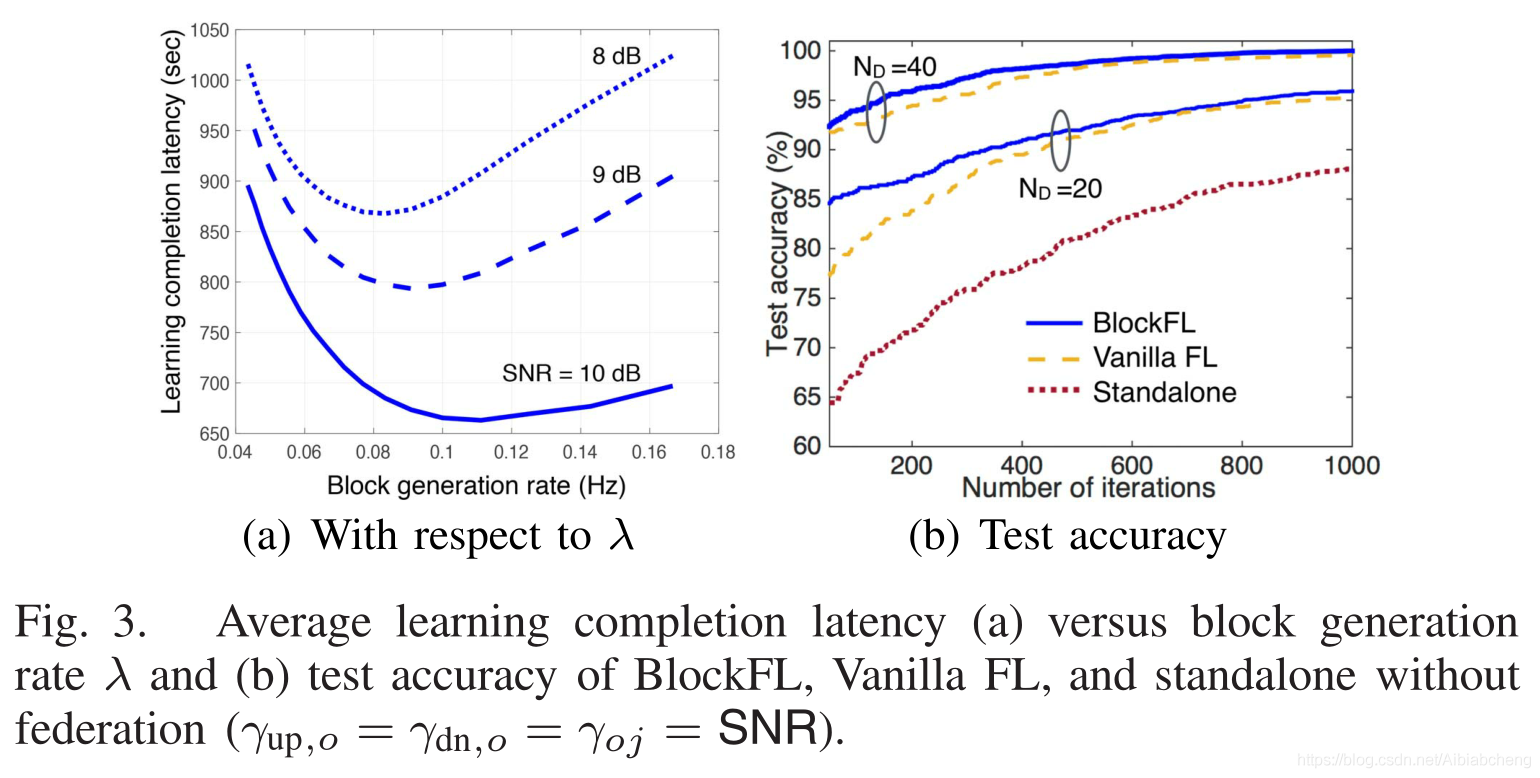

Fig.3.a 表示塊生成率 $\lambda$ 對BlockFL的平均學習完成延遲的影響

延遲影像是凸形的，并且隨著SNR(信噪比)的增大而減小，

Fig.3.b 說明

在設備數量相同的情況下，BlockFL與傳統FL的準確率幾乎相等，

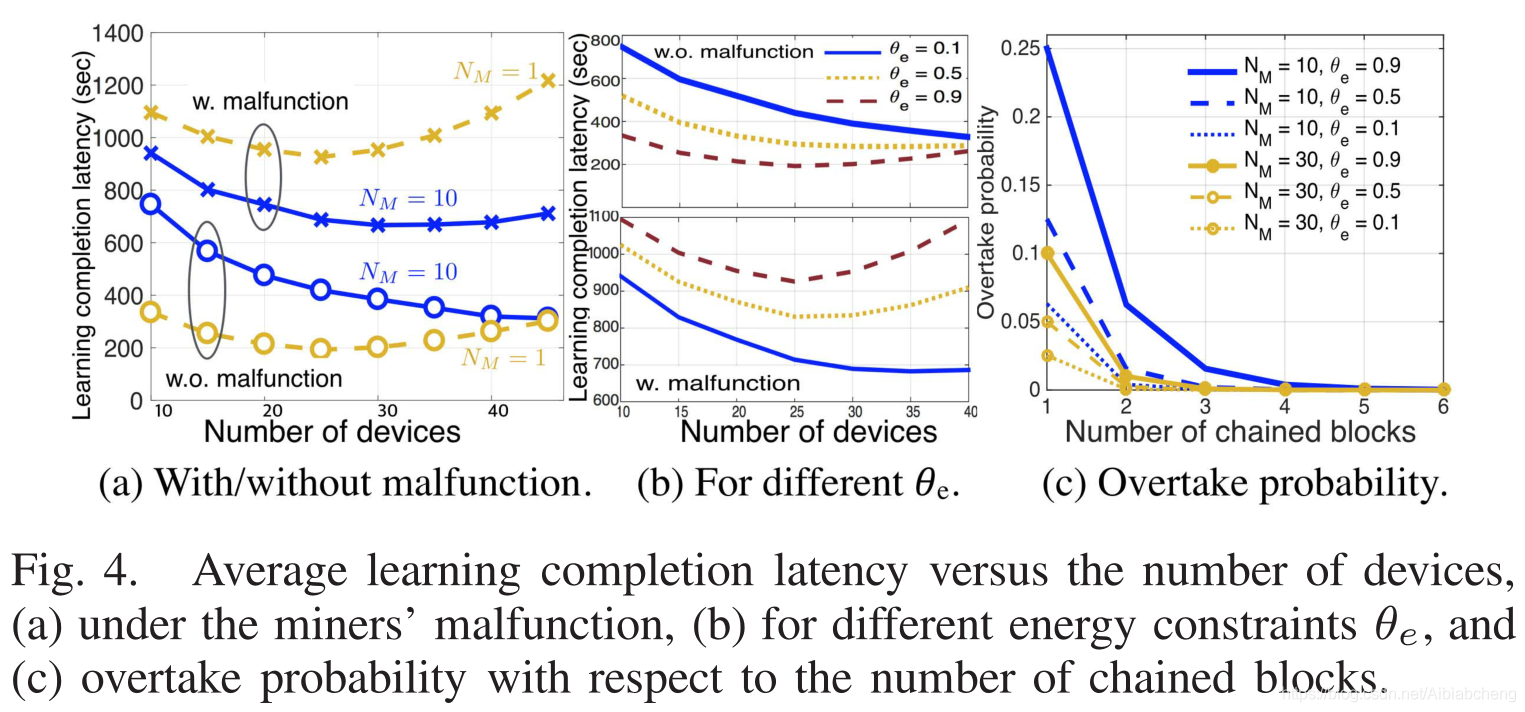

Fig.4.a 說明BlockFL的學習完成延遲比傳統FL更低（ $N_{M}=1$ ），

$N_{M}=1,10$ 的時候，通過以0.05的概率向每個礦工的本地模型更新加入高斯噪聲 $N(-0.1,0.01)$ ，
無故障時，延遲的原因主要有：交叉驗證、塊傳播，
在BlockFL中，每個礦工的故障僅僅影響它相聯的設備，而這些設備可以從其他互聯的正常礦工那里獲得模型，從而消除這個影響，
較多的礦工可以獲得更低的延遲，（ $N_{M}=10$ ，有故障時）
存在一個使延遲最低的設備數目，過多的設備可以有更多可以利用的資料集，但會增大每個塊的大小和塊交換的時間，導致如圖的“凸形延遲”，
