一、Tomcat簡介
- - - 1.1 Tomcat簡介
    - 1.2 Tomcat重要目錄
二、Nginx負載均衡原理
- - - 2.1 Nginx應用
    - 2.2 Nginx負載均衡實作原理-1
    - 2.3 Nginx負載均衡實作原理-2
    - 2.4 Nginx動靜分離實作原理
三、Nginx動靜分離實作原理和操作
- - - 3.1 Nginx動靜分離實作原理
    - 3.2 實驗操作

一、Tomcat簡介

1.1 Tomcat簡介

■ 最初是由Sun的軟體構架師詹姆斯·鄧肯·戴維森開發
■ 安裝Tomcat后，安裝路徑下面的目錄和檔案，是使用或者配置Tomcat的重要檔案

1.2 Tomcat重要目錄

■ bin：存放啟動和關閉Tomcat腳本
■ conf：存放Tomcat不同的組態檔
■ doc：存放Tomcat檔案
■ lib：存放Tomcat運行需要的庫檔案
■ logs：存放Tomcat執行時的LOG檔案
■ src：存放Tomcat的源代碼
■ webapps: Tomcat的主要Web發布目錄
■ work:存放jsp編譯后產生的class檔案

二、Nginx負載均衡原理

2.1 Nginx應用

■ Nginx是一款非常優秀的HTTP服努器軟體

支持高達50 000個并發連接數的回應
擁有強大的靜態資源處理能力
運行穩定
記憶體、CPU等系統資源消耗非常低

■ 目前很多大型網站都應用Nginx服努器作為后端網站程式的反向代理及負載均衡器，提升整個站點的負載并發能力

2.2 Nginx負載均衡實作原理-1

■ Nginx實作負載均衡是通過反向代理實作

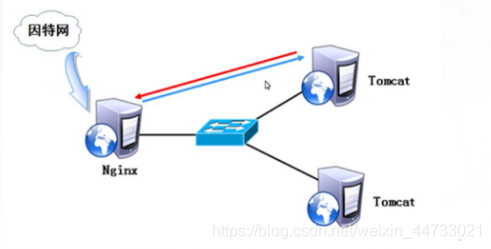

■ 反向代理原理
在這里插入圖片描述

2.3 Nginx負載均衡實作原理-2

■ Nginx配置反向代理的主要引數

upstream服務池名{}
?配置后端服務器池，以提供回應資料
proxy_pass http://服務池名
? 配置 S訪問請求轉發給后端服務器池的服務器處理

2.4 Nginx動靜分離實作原理

■ 動靜分離原理

服務端接收來自客戶端的請求中，既有靜態資源也有動態資源，靜態資源由Nginx提供服務，動態資源Nginx轉發至后端

三、Nginx動靜分離實作原理和操作

3.1 Nginx動靜分離實作原理

■ Nginx靜態處理優勢

Nginx處理靜態頁面的效率遠高于T omcat的處理能力
若Tomcat的請求量為1000次，則Nginx的請求量為6000次
Tomcat每秒的吞吐量為0_6M, Nginx的每秒吞吐量為3.6M
Nginx處理靜態資源的能力是Tomcat處理的6倍

3.2 實驗操作

       【調度器1】	           【WEB1】                  【WEB2】
    192.168.100.21           192.168.100.22           192.168.100.23

####Tomcat1 ###192.168.100.22

####案例實施####
1、實施準備
●關閉防火墻、關閉核心防護
[root@localhost ~]# systemctl stop firewalld
 [root@localhost ~]# setenforce 0

1、查看JDK是否安裝
運行 java -version 命令查看 Java 是否安裝，如果沒有安裝需要自行下載安裝
[root@localhost ~]# java -version 	###可通過 yum 安裝 java-1.8.0-openjdk

####如果沒有裝則執行下面命令#####
將jdk和Apache上傳到/opt目錄下
[root@localhost ~]# cd /opt/                                                               #####進入/opt目錄
[root@localhost opt]# tar zxvf jdk-8u144-linux-x64.tar.gz                ##### 解壓安裝包
[root@localhost opt]# cp -rv jdk1.8.0_144/ /usr/local/java           #####復制檔案到/usr/local/java
[root@localhost opt]# vi /etc/profile                                             #####編輯環境變數

export JAVA_HOME=/usr/local/java
export JRE_HOME=/usr/local/java/jre
export PATH=$PATH:/usr/local/java/bin
export CLASSPATH=./:/usr/local/java/lib:/usr/local/java/jre/lib

[root@localhost opt]# source /etc/profile              #####重繪一下讓剛才編輯的環境變數生效
[root@localhost opt]# java -version                       #####檢查java版本
openjdk version "1.8.0_181"
OpenJDK Runtime Environment (build 1.8.0_181-b13)
OpenJDK 64-Bit Server VM (build 25.181-b13, mixed mode)

2、安裝配置Tomcat
Tomcat的安裝和配置步驟如下
●解壓 apache-tomcat-8.5.16.tar.gz 包
[root@localhost opt]# tar zxvf apache-tomcat-8.5.23.tar.gz

●解壓后生成 apache-tomcat-8.5.16 檔案夾，將該檔案夾移動到/usr/local/下，并 改名為 tomcat8，
[root@localhost ~]# mv apache-tomcat-8.5.16/ /usr/local/tomcat8

[root@localhost opt]# ln -s /usr/local/tomcat8/bin/startup.sh /usr/bin/tomcatup   ###創建軟連接tomcatup
[root@localhost opt]# tomcatup      ###啟動tomcat
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/shutdown.sh /usr/bin/tomcatdown  ###創建軟連接tomcatdown
[root@localhost opt]# tomcatdown  ###關閉Tomcat，這里只是測驗一下關閉，還是要敲上面那條啟動命令的

[root@localhost opt]# netstat -anpt | grep 8080                                   #####檢測是否啟動，8080埠是否作業正常
tcp6       0      0 :::8080                 :::*                    LISTEN      68238/java


測驗一下：瀏覽器輸入192.168.100.22:8080，就能看見nginx網站

在這里插入圖片描述

●建立 Java 的 Web 站點
在根目錄下建立一個 web 目錄，并在里面建立一個 webapp1 目錄，用于存放網站文 件，

[root@localhost ~]# mkdir -pv /web/webapp1

●在webapp1 目錄下建立一個 index.jsp 的測驗頁面，
[root@localhost ~]# vim /web/webapp1/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
	<head>
		<title>JSP test1 page</title>
	</head>
	<body>
		<% out.println("動態頁面 1,http://www.51xit.com");%>
	</body>
	<body>
 		<div>靜態頁面的圖片1</div><br><img src="logo.jpg">
	</body>
</html>

●修改 Tomcat 的 server.xml 檔案，
定義一個虛擬主機，并將網站檔案路徑指向已經建立的/web/webapp1，
在 host 段增加 context 段
[root@localhost ~]# vim /usr/local/tomcat8/conf/server.xml
##########找到下面兩段，然后用下面四條替換上############
      <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">
##############################################
<Host name="localhost" appBase="webapps"
	unpackWARs="true" autoDeploy="true">
<Context docBase="/web/webapp1" path="" reloadable="false" >
</Context>

●關閉 Tomcat，再重新啟動，
[root@localhost ~]# tomcatdown
[root@localhost ~]# tomcatup

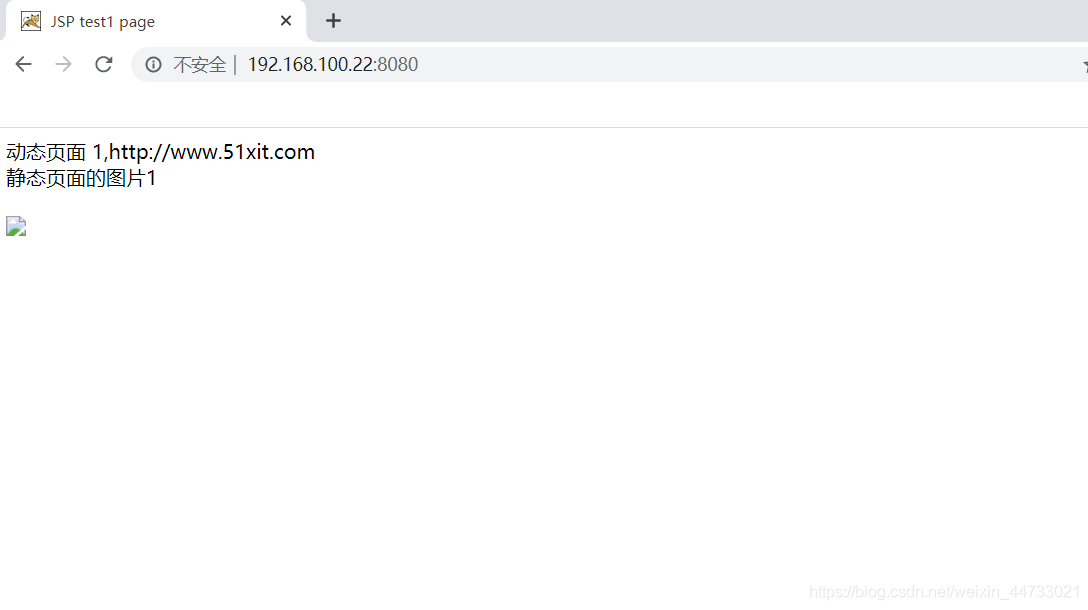

測驗一下：瀏覽器輸入192.168.100.22:8080，就能看見剛剛創建的網頁

在這里插入圖片描述

####Tomcat2 ###192.168.100.23

####案例實施####
1、實施準備
●關閉防火墻、關閉核心防護
[root@localhost ~]# systemctl stop firewalld
 [root@localhost ~]# setenforce 0

1、查看JDK是否安裝
運行 java -version 命令查看 Java 是否安裝，如果沒有安裝需要自行下載安裝
[root@localhost ~]# java -version 	###可通過 yum 安裝 java-1.8.0-openjdk

####如果沒有裝則執行下面命令#####
將jdk和Apache上傳到/opt目錄下
[root@localhost ~]# cd /opt/                                                               #####進入/opt目錄
[root@localhost opt]# tar zxvf jdk-8u144-linux-x64.tar.gz                ##### 解壓安裝包
[root@localhost opt]# cp -rv jdk1.8.0_144/ /usr/local/java           #####復制檔案到/usr/local/java
[root@localhost opt]# vi /etc/profile                                             #####編輯環境變數

export JAVA_HOME=/usr/local/java
export JRE_HOME=/usr/local/java/jre
export PATH=$PATH:/usr/local/java/bin
export CLASSPATH=./:/usr/local/java/lib:/usr/local/java/jre/lib

[root@localhost opt]# source /etc/profile              #####重繪一下讓剛才編輯的環境變數生效
[root@localhost opt]# java -version                       #####檢查java版本
openjdk version "1.8.0_181"
OpenJDK Runtime Environment (build 1.8.0_181-b13)
OpenJDK 64-Bit Server VM (build 25.181-b13, mixed mode)

2、安裝配置Tomcat
Tomcat的安裝和配置步驟如下
●解壓 apache-tomcat-8.5.16.tar.gz 包
[root@localhost opt]# tar zxvf apache-tomcat-8.5.23.tar.gz

●解壓后生成 apache-tomcat-8.5.23 檔案夾，將該檔案夾移動到/usr/local/下，并 改名為 tomcat8，
[root@localhost ~]# mv apache-tomcat-8.5.23/ /usr/local/tomcat8

[root@localhost opt]# ln -s /usr/local/tomcat8/bin/startup.sh /usr/bin/tomcatup   ###創建軟連接tomcatup
[root@localhost opt]# tomcatup      ###啟動tomcat
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/shutdown.sh /usr/bin/tomcatdown  ###創建軟連接tomcatdown
[root@localhost opt]# tomcatdown  ###關閉Tomcat，這里只是測驗一下關閉，還是要敲上面那條啟動命令的

[root@localhost opt]# netstat -anpt | grep 8080                                   #####檢測是否啟動，8080埠是否作業正常
tcp6       0      0 :::8080                 :::*                    LISTEN      68238/java

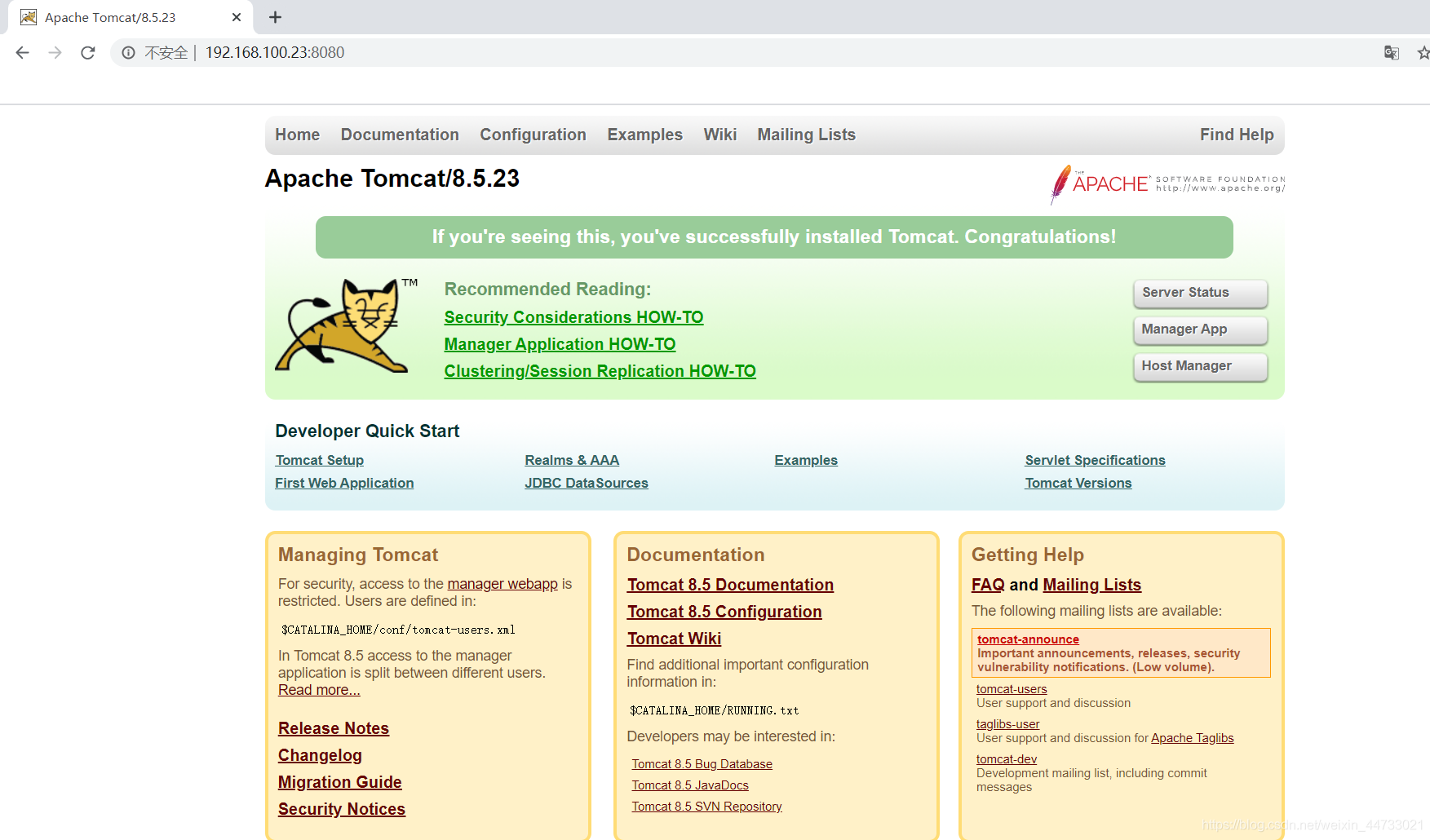

測驗一下：瀏覽器輸入192.168.100.23:8080，就能看見nginx網站

在這里插入圖片描述

●建立 Java 的 Web 站點
在根目錄下建立一個 web 目錄，并在里面建立一個 webapp1 目錄，用于存放網站文 件，

[root@localhost ~]# mkdir -pv /web/webapp1

●在webapp1 目錄下建立一個 index.jsp 的測驗頁面，
[root@localhost ~]# vim /web/webapp1/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
	<head>
		<title>JSP test1 page</title>
	</head>
	<body>
		<% out.println("動態頁面 2,http://www.52xit.com");%>
	</body>
	<body>
 		<div>靜態頁面的圖片2</div><br><img src="logo.jpg">
	</body>
</html>

●修改 Tomcat 的 server.xml 檔案，
定義一個虛擬主機，并將網站檔案路徑指向已經建立的/web/webapp1，
在 host 段增加 context 段
[root@localhost ~]# vim /usr/local/tomcat8/conf/server.xml
##########找到下面兩段，然后用下面四條替換上############
      <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">
##############################################
<Host name="localhost" appBase="webapps"
	unpackWARs="true" autoDeploy="true">
<Context docBase="/web/webapp1" path="" reloadable="false" >
</Context>

●關閉 Tomcat，再重新啟動，
[root@localhost ~]# tomcatdown
[root@localhost ~]# tomcatup

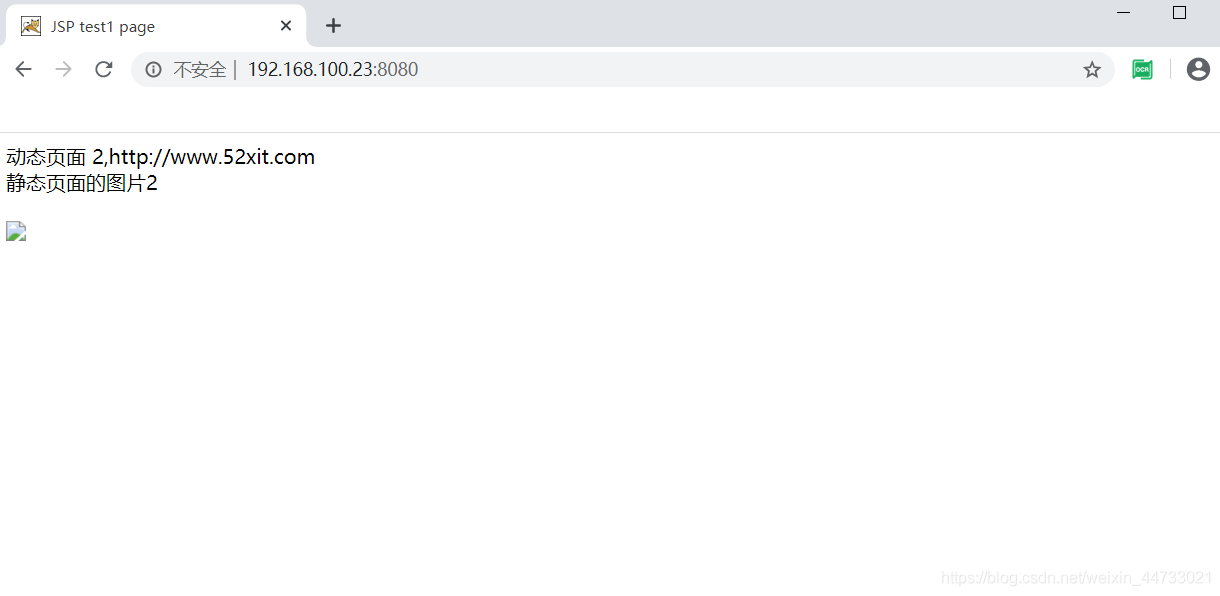

測驗一下：瀏覽器輸入192.168.100.23:8080，就能看見剛剛創建的網頁

在這里插入圖片描述

####Nginx 服務器配置####
在 Nginx 服務器 192.168.100.21上安裝 Nginx，反向代理到兩個 Tomcat 站點，并實作 負載均衡
（1）關閉防火墻，
（2）安裝相關軟體包，
（3）將nginx包傳到/opt目錄下
[root@localhost ~]# yum -y install pcre-devel zlib-devel openssl-devel gcc-c++  ###環境裝一下

（3）解壓并安裝 Nginx，
 [root@localhost ~]# groupadd www  ###創建一個www組
[root@localhost ~]# useradd -g www www -s /bin/false  ###創建一個www賬戶
[root@localhost ~]# cd /opt          ###進/opt目錄
[root@localhost opt]# tar xzvf nginx-1.15.9.tar.gz    ###解壓nginx
[root@localhost opt]# cd nginx-1.15.9/                       ###進入到nginx解壓的目錄
[root@localhost nginx-1.15.9]#                                    ###把指定模塊裝一下
./configure --prefix=/usr/local/nginx --user=www --group=www --with-file-aio --with-http_stub_status_module --with-http_gzip_static_module --with-http_flv_module

######上面模塊的意思#########
//--user=,--group= 指定運行的用戶和組
//--with-file-aio 啟用檔案修改支持
//--with-http_stub_status_module 啟用狀態統計
//--with-http_gzip_static_module 啟用 gzip 靜態壓縮
//--with-http_flv_module 啟用 flv 模塊,提供尋求記憶體使用基于時間的偏移量檔案
//--with-http_ssl_module 啟用 SSL 模塊

[root@localhost nginx-1.15.9]#  make && make install
[root@localhost nginx-1.15.9]#  ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
[root@localhost nginx-1.15.9]# nginx   ###啟動一下nginx
[root@localhost nginx-1.15.9]# nginx -t      ###檢查nginx配置有沒有錯誤
[root@localhost nginx-1.15.9]#  netstat -anpt | grep nginx   ###過濾nginx有沒有起來
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      79002/nginx: master

■添加 Nginx 系統服務
[root@localhost ~]# vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx                                                 ####描述
After=network.target                                            ####描述服務類別
[Service]
Type=forking                                                          ####后臺運行形式
PIDFile=/usr/local/nginx/logs/nginx.pid                ####PID 檔案位置
ExecStart=/usr/local/nginx/sbin/nginx                  ####啟動服務
ExecReload=/usr/bin/kill -s HUP $MAINPID         ####根據 PID 多載配置
ExecStop=/usr/bin/kill -s QUIT $MAINPID           ####根據 PID 終止行程
PrivateTmp=true
[Install]
WantedBy=multi-user.target

################下面是刷的#############
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

########################################
[root@localhost nginx-1.15.9]# yum -y install psmisc  ###先安裝一下killall，有的就不用安裝了
[root@localhost nginx-1.15.9]# killall -3 nginx                     ###停止服務
[root@localhost nginx-1.15.9]# systemctl start nginx          ###啟動nginx
[root@localhost nginx-1.15.9]# systemctl enable nginx       ###開機自啟
[root@localhost nginx-1.15.9]# chmod 754 /lib/systemd/system/nginx.service  ###給權限



（4）配置 nginx.conf
下面是編輯 Nginx 靜態頁面檔案
配置命令如下：
[root@nginx conf]# vim /usr/local/nginx/html/index.html
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="content-type" content="text/html;charset=utf-8">
<title>靜態頁面</title>
<style>
	body {
		width: 35em;
		margin: 0 auto;
		font-family: Tahoma, Verdana, Arial, sans-serif;
	}
</style>
</head>
<body>
<h1>靜態頁面</h1>
<p>這是個靜態頁面</p>
</body>
</html>


#########找到下面http{ 的地方在 #gzip  on；下面添加這一大段代碼，到最后的location結束#######
http {
…… 		###省略部分內容
    #gzip  on;
tream tomcat_server {
        server 192.168.100.22:8080 weight=1;
        server 192.168.100.23:8080 weight=1;
        }
    server {
        listen       80;
        server_name  localhost;

        #access_log  logs/host.access.log  main;
        }
    server {
        listen       80;
        server_name  localhost;

        #charset koi8-r;

        #access_log  logs/host.access.log  main;
        location ~ .*.jsp$ {
                proxy_set_header HOST $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header Client-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_pass http://tomcat_server;
        }

        location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
                root /usr/local/nginx/html/img;
                expires 30d;
}


        location / {
            root   html;
            index  index.html index.htm;
        }

[root@localhost conf]# nginx -t       ###檢查一下配置有沒有問題
[root@localhost conf]# systemctl restart nginx        ###重啟一下nginx服務


下面在 Nginx 上準備靜態圖片，

[root@nginx ~]# mkdir /usr/local/nginx/html/img 		###創建靜態檔案目錄
[root@nginx ~]# cp /opt/logo.jpg /usr/local/nginx/html/img

http://192.168.100.21/index.jsp

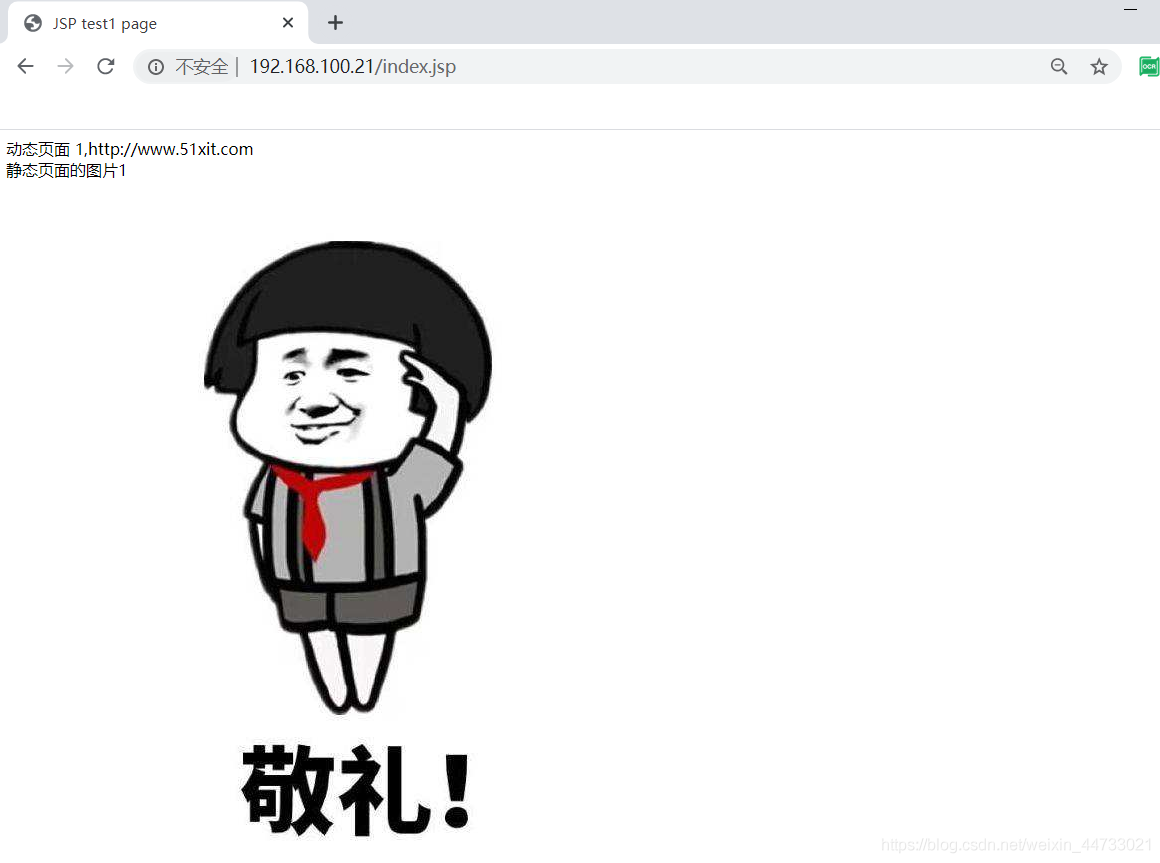

測驗一下：瀏覽器輸入http://192.168.100.21/index.jsp，就能看見帶圖片的網站，重繪就可以兩個網站來回切，實作負載均衡、動靜分離群集
在這里插入圖片描述

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/139521.html

標籤：其他

上一篇：python 呼叫bartender10.1 DLL疑問

下一篇：安裝Linux虛擬機，看這個就夠了！超詳細

理論+實驗：Nginx+Tomcat負載均衡、動靜分離群集

目錄

一、Tomcat簡介

1.1 Tomcat簡介

1.2 Tomcat重要目錄

二、Nginx負載均衡原理

2.1 Nginx應用

2.2 Nginx負載均衡實作原理-1

2.3 Nginx負載均衡實作原理-2

2.4 Nginx動靜分離實作原理

三、Nginx動靜分離實作原理和操作

3.1 Nginx動靜分離實作原理

3.2 實驗操作
