logisim使用方法

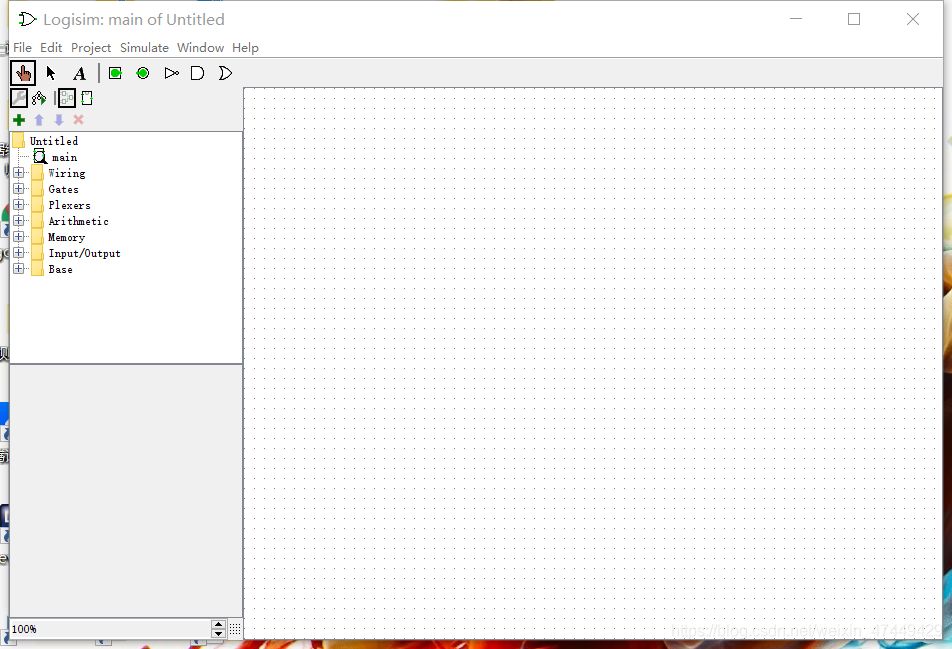

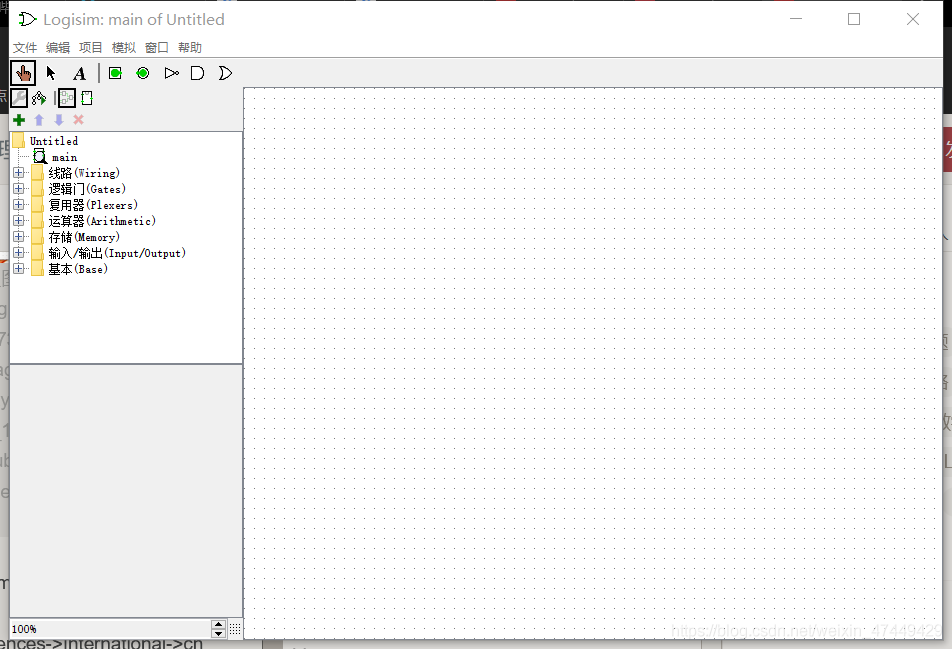

安裝完logisim進入界面，默認為英文格式需要進入File->Preferences->International->cn,將界面改為中文界面，方便新手操作

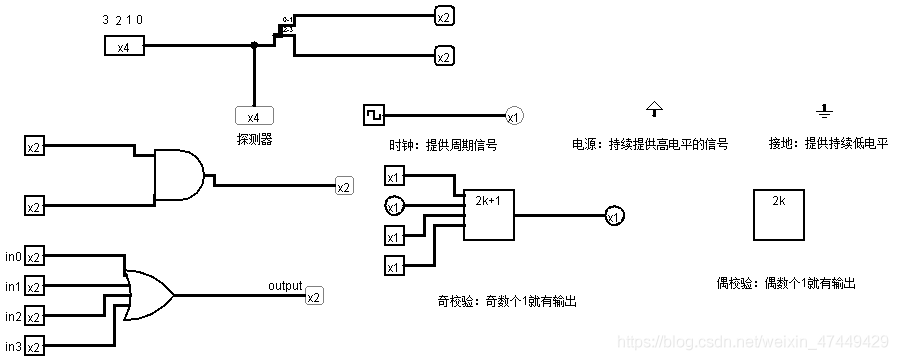

這是部分基礎元器件的功能和描述，主要功能與電路基礎中的所描述的電子元器件作用類似
創建新的電路（專案）
當在一個專案中進行實驗時，電子元器件過多，需要多個專案協助時，就需要創建新的電路
專案->添加電路->鍵入工程名（這里以01為例!）->確定

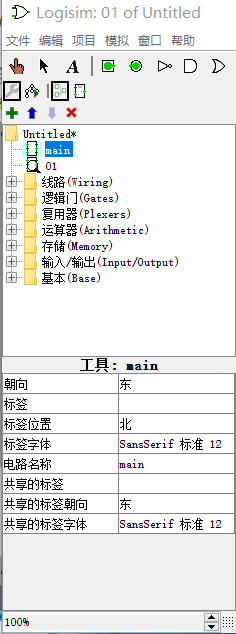

在主電路main下面就多了一個01電路，需要雙擊電路名以進入電路
修改電路（專案）名稱
單擊電路名稱，進入屬性欄，找到電路名稱進行修改，
調整視圖比例
在屬性欄下面，點擊視圖比例，上下鍵以改變視圖比例
電路的封裝及使用
我們在單個專案的有限空間中可能只能做出一個元器件，需要對其進行封裝使用，

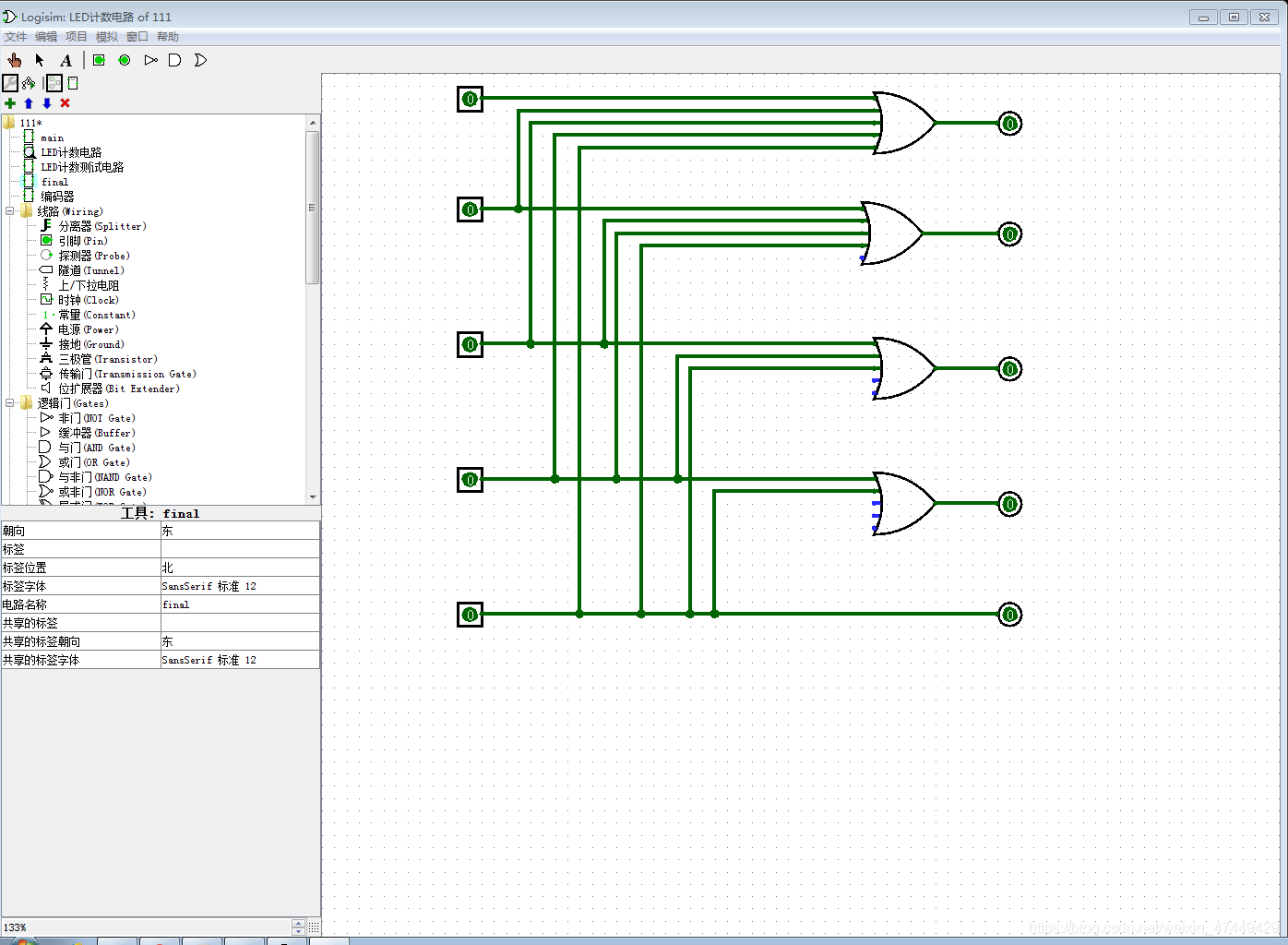

如下圖，根據我們所學的知識，已經將電路圖畫出，且對其功能進行驗證，
那現在需要對其進行封裝

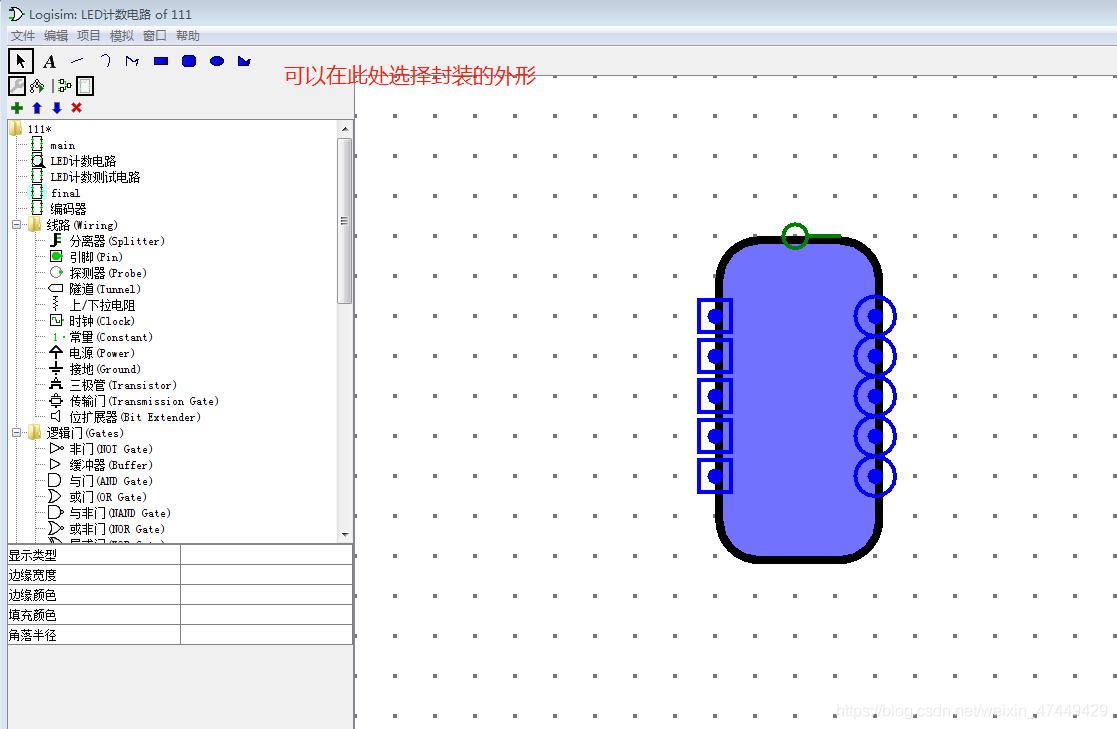

點擊按鍵“編輯子電路外觀”，之后只會出現器件的輸入和輸出點
之前寫的被吞了！！！55555再寫一遍
可以利用外觀覆寫件，改變電子元器件的外觀，對其進行封裝

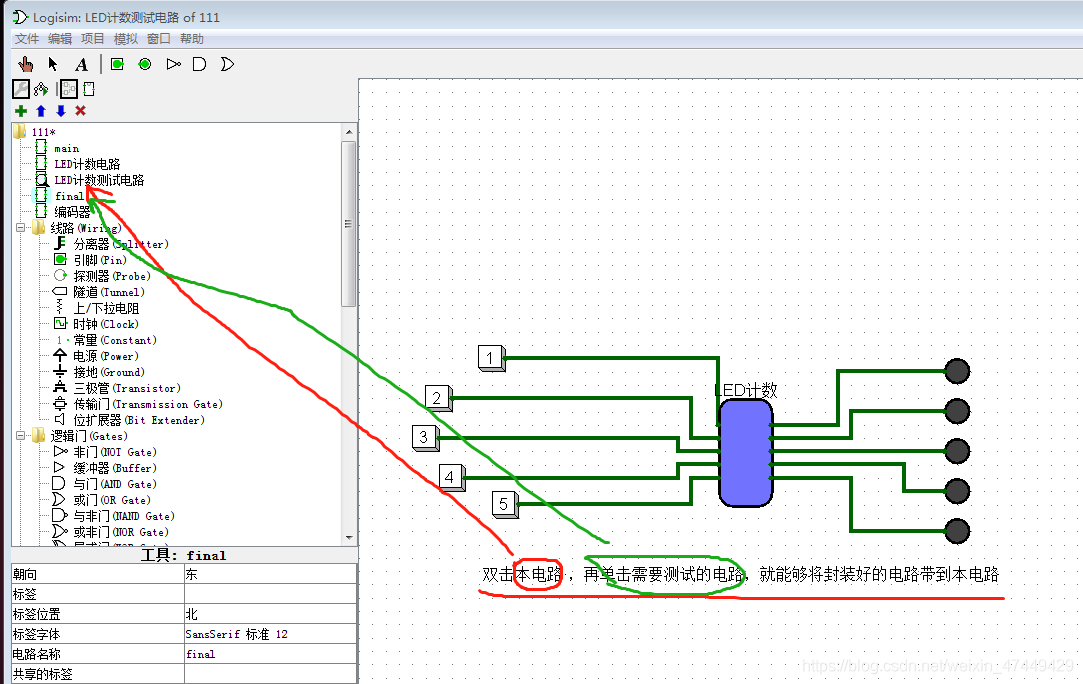

對于已封裝電路的使用
1.雙擊被添加專案
2.單擊添加專案，并把滑鼠放到需要添加的地方，單擊放下，

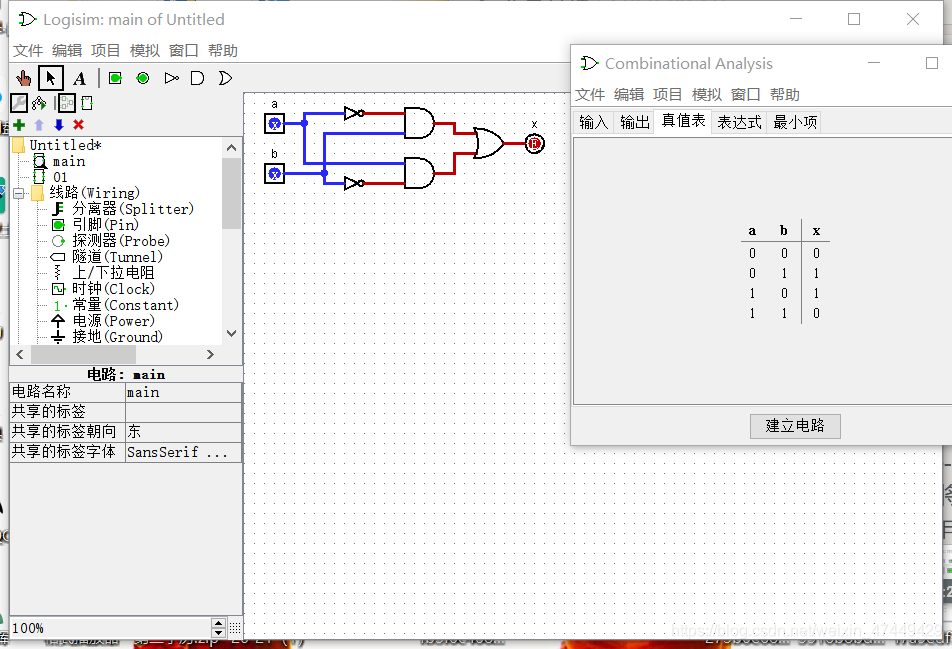

使用電路分析，改變真值表，以輸出所需要的電路
加入自己所需要的輸入輸出點（這里以兩個輸入點，一個輸出點為例）

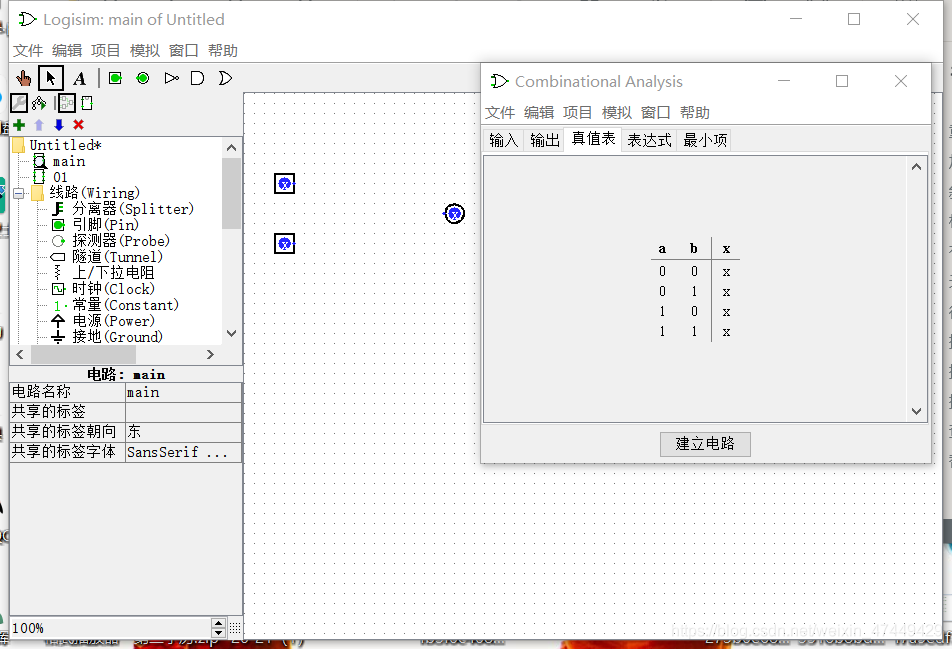

點擊專案->分析電路->真值表
將真值表改為我們所需要的值
點擊建立電路，替換電路
就能產生我們所想要的電路，除此之外，還能夠利用運算式等，輸出我們想要的電路，
滑鼠基本狀態介紹
第一個改變電路中組件的值，以達到實驗的效果，除此之外還可以加入周期性電路，以改變實驗中的變數，達到實驗的效果，
第二個是改變電路中的元器件，也可以對電子元器件進行連線
第三個是起到一個文本框的作用，描述元器件或者電路
改變電子元器件的屬性
以分離器為例，在屬性欄中都能找到你想要改變的值，
輸出檔案
除了電路檔案還能夠在檔案中選擇匯出圖片檔案，
