STM32+Keil 5+proteus 8 編程、仿真方法匯總
- 1.軟體功能介紹
- 2.軟體配置方法
- STEP1：安裝STM32CubeMX，
- STEP2: 安裝Keil5，
- STEP3：STM32CubeMX創建專案并匯入Keil5方法，
- STEP4：proteus和Keil5連接，（proteus自己先隨便下載一個破解版）
- 不用實時聯調的話：
- 需要實時聯調的話（推薦）：
需要的軟體：
- STM32CubeMX（我的版本是5.6.1）
- Keil 5
- proteus （我的版本是8.9 Professional）
需要的硬體：
- STM32某版本（如STM32F107）
1.軟體功能介紹
Keil 5 是我們真正編程開發的IDE環境，用C語言寫程式實作某些功能

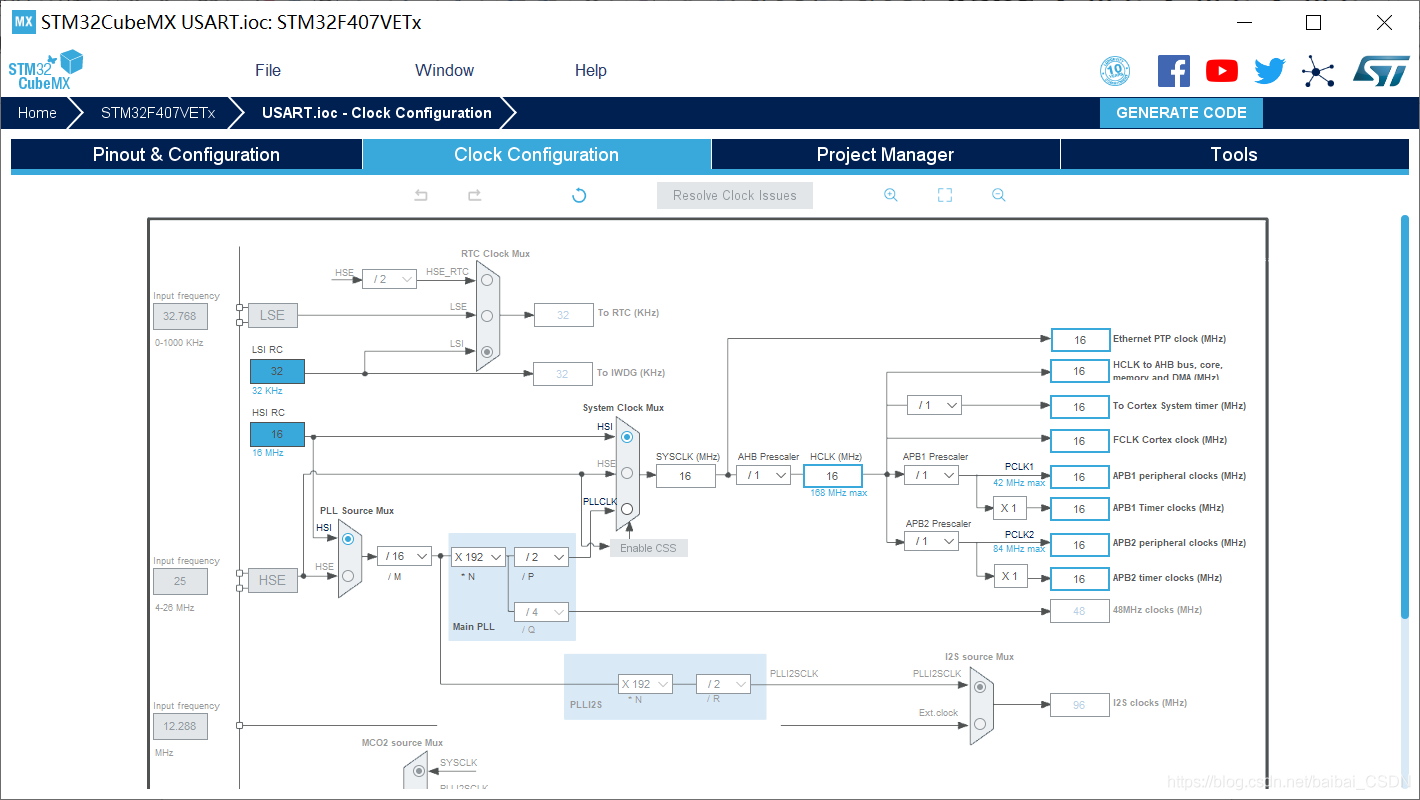

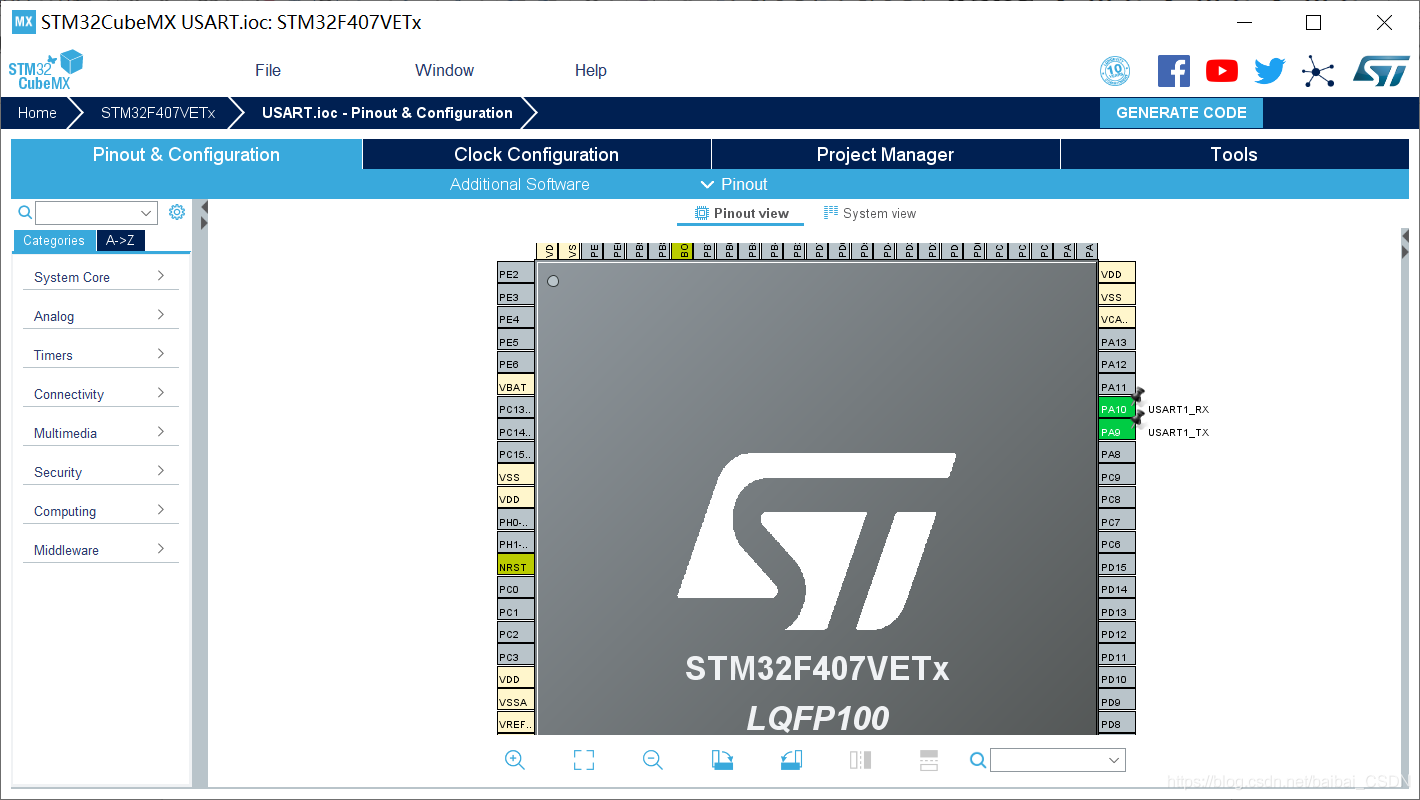

STM32CubeMX是為stm32特別服務的“代碼自動生成”軟體，我們把我們的stm32型號、引腳定義（input, output, etc）、時鐘在STM32CubeMX設好，它會自動生成c語言代碼，傳入Keil里面，省去了我們很多的無用功，在Keil中，我們甚至只需要呼叫STM32CubeMX生成的API函式就行了，
proteus是功能強大的仿真軟體，既可以像Multisim一樣構建電路圖進行獨立的電子線路仿真，也可以與Keil聯調，引入一個（已經植入C語言程式的）芯片，進行電子線路仿真，我們可以在電腦里用proteus與Keil聯調的方法debug最終產品（如小車）的電路作業情況，
2.軟體配置方法
安裝順序：
STEP1：安裝STM32CubeMX，
https://blog.csdn.net/ybhuangfugui/article/details/52225736
STEP2: 安裝Keil5，
https://blog.csdn.net/qq_42748213/article/details/90485750
STEP3：STM32CubeMX創建專案并匯入Keil5方法，
https://www.jianshu.com/p/e3321d97762e
STEP4：proteus和Keil5連接，（proteus自己先隨便下載一個破解版）

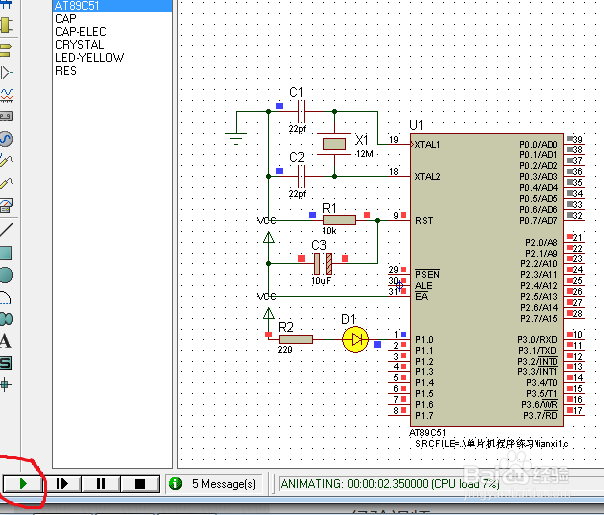

不用實時聯調的話：
https://jingyan.baidu.com/article/335530dad119d219cb41c306.html
需要實時聯調的話（推薦）：

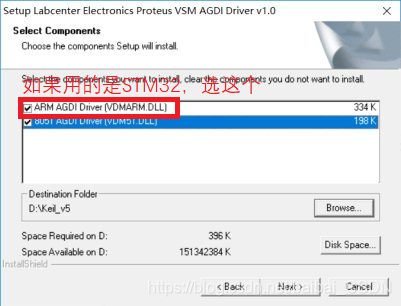

首先要安裝一個插件vdmagdi，安裝方法和安裝包見https://www.softool.cn/blog-38.html，注意！！！如果用stm32的話，第三步select component的時候要選擇VDMARM.dll而不是VDM51.dll，
安裝好插件以后，按照以下教程的步驟即可連接proteus和Keil，https://blog.csdn.net/weixin_46867061/article/details/105875490?utm_medium=distribute.pc_aggpage_search_result.none-task-blog-2allsobaiduend~default-4-105875490.nonecase&utm_term=keil5%E5%92%8Cproteus%E8%81%94%E8%B0%83
如果在Keil 5的Options of Setting的Debug里面找不到Proteus VSM Simulator，則需要更改Keil 5安裝目錄根目錄下的TOOLS.INI內容，
①打開Keil的安裝根目錄，在根目錄下有一個配置設定檔案：tools.ini，用記事本的方式打開，（改tools.ini之前記得備份！！！）

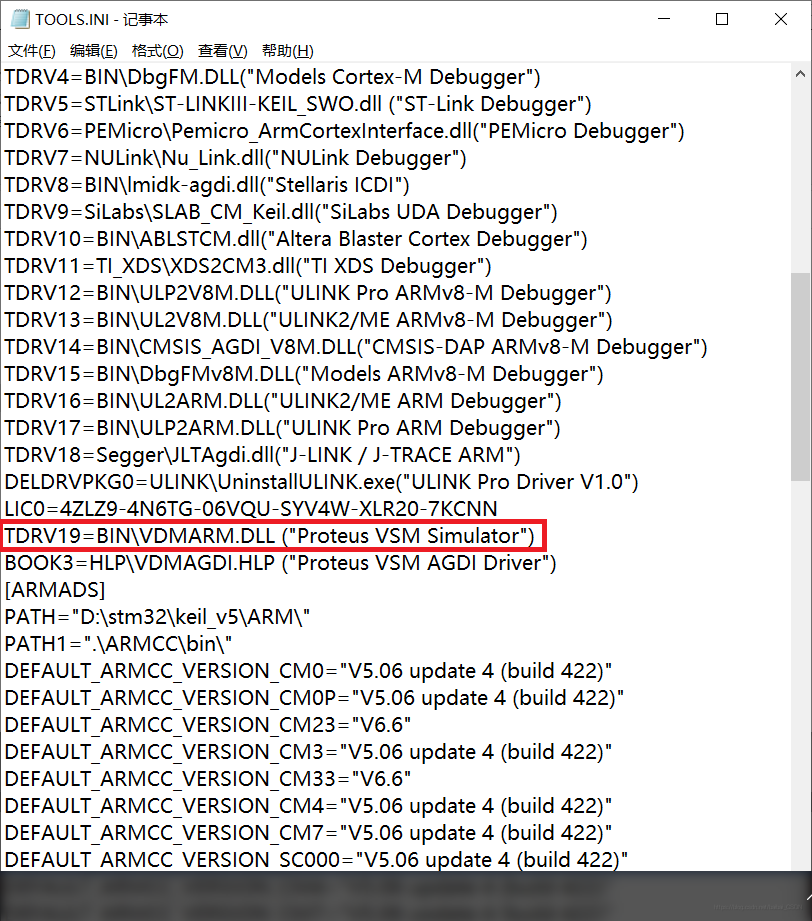

②找到“[ARM]”，在“[ARM]”下面有很多TDRV，找到自己的Proteus VSM Simulator是TDRV幾，比如我的Proteus VSM Simulator是TDRV19，
③在CPUDLL0和CPUDLL1后面添加你的Proteus VSM Simulator的TDRV序號，如我將CPUDLL0和CPUDLL1改為
CPUDLL0=SARM.DLL(TDRV16,TDRV17,TDRV18,TDRV19)
CPUDLL1=SARMCM3.DLL(TDRV0,TDRV1,TDRV2,TDRV3,TDRV4,TDRV5,TDRV6,TDRV7,TDRV8,TDRV9,TDRV10,TDRV11,TDRV19)
④找到[ARMADS]，重復②③，

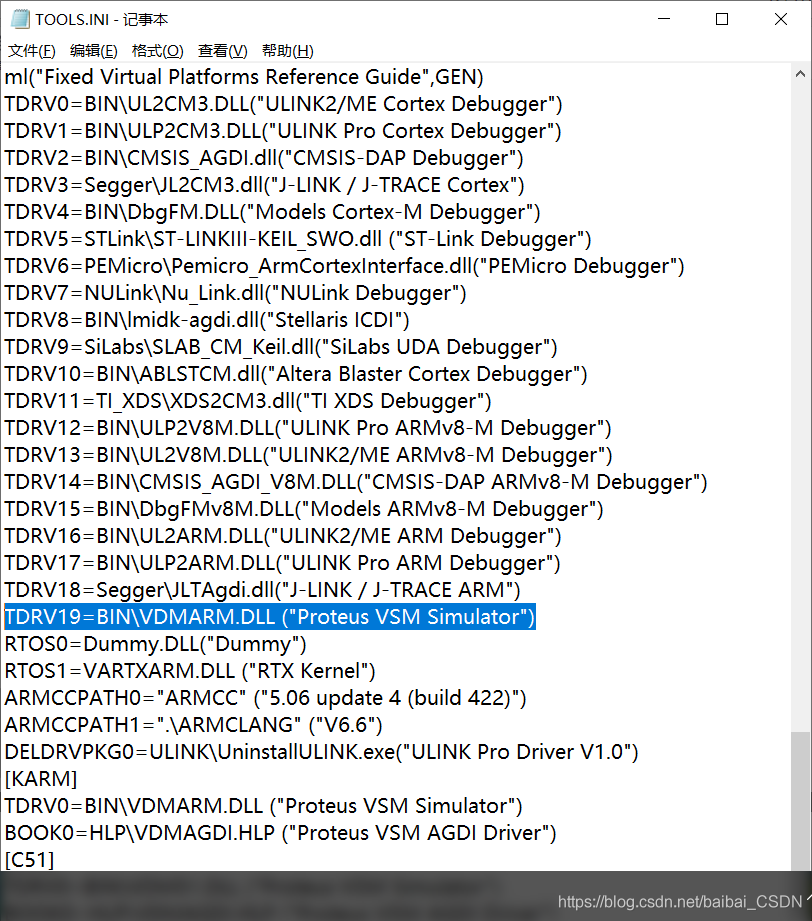

如果找不到Proteus VSM Simulator，就在最后一個TDRV后面把Proteus VSM Simulator加上，格式如下：
TDRV19=BIN\VDMARM.DLL (“Proteus VSM Simulator”)
完成這幾步以后，就能在Debug里面看到Proteus VSM Simulator了！
