uj5u.com熱心網友回復：
PC1是IO引腳？要看PC1是蝦米電路而論。uj5u.com熱心網友回復：
PC1是STM32的一個IO口uj5u.com熱心網友回復：
PC1置高時，OUT輸出15V減去Q1的Vdsuj5u.com熱心網友回復：
請問可不可以詳細分析一下咋作業的 還有電阻阻值的選取有沒有問題uj5u.com熱心網友回復：
是對三極管不懂還是對場效應管不懂？uj5u.com熱心網友回復：
在各論壇提問的大多是這種形式的電路，采用放大形式，但是三極管不止只有放大接法這種，學過電路的都該知道些基礎的電路接法。uj5u.com熱心網友回復：
可參uj5u.com熱心網友回復：

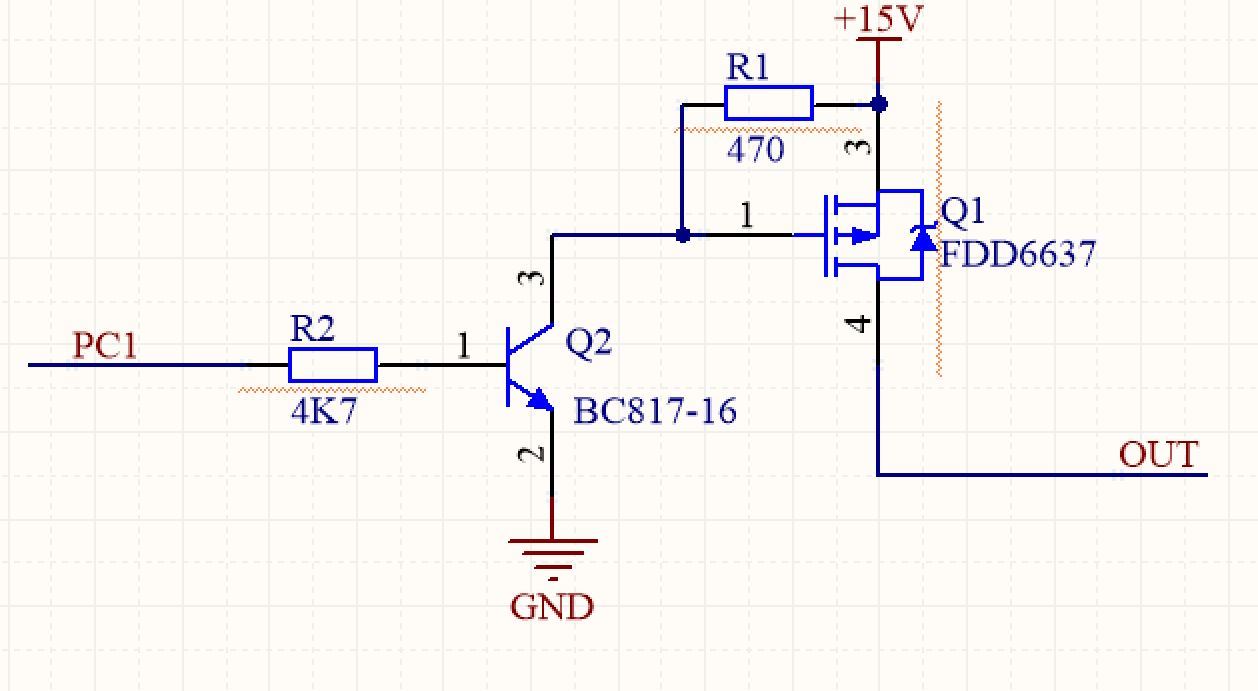

這是一個典型的MOS管做電源開關電路，之所以加了一個NPN的三極管是因為MOS管的S級接的是15V，單片機無法直接驅動。uj5u.com熱心網友回復：
通過三極管控制mos管 建議在4.7K那里加一個接地電阻 可以降低一定電流uj5u.com熱心網友回復：
R1搞大點，至少搞成4K7，還能少一個料號轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/13994.html
