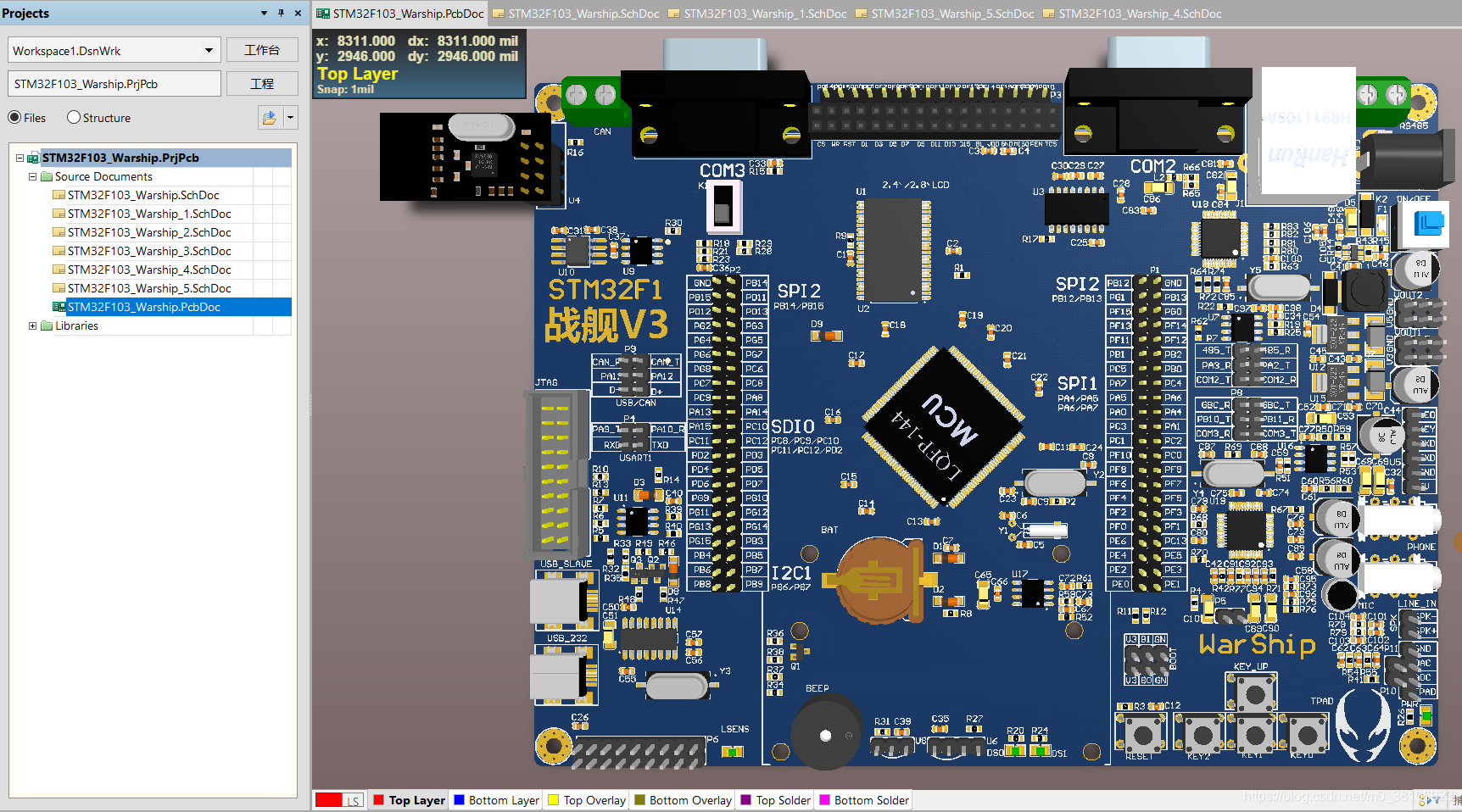

在設計電路的程序中經常會遇到這樣的問題：無法快速找到合適的元器件原理圖封裝和PCB封裝（Footprint），通常最基本的做法是百度找找別人分享的資源，或者自己按照尺寸繪制，這樣做法效率較低，影響到專案的開發進度，本篇博文將分享三個小技巧，幫助硬體朋友快速設計元器件封裝，
1、立創商城EDA免費庫
立創商城是一站式電子元器件采購平臺，主要從事電子元器件零售和小批量采購，現貨庫存超20萬種，

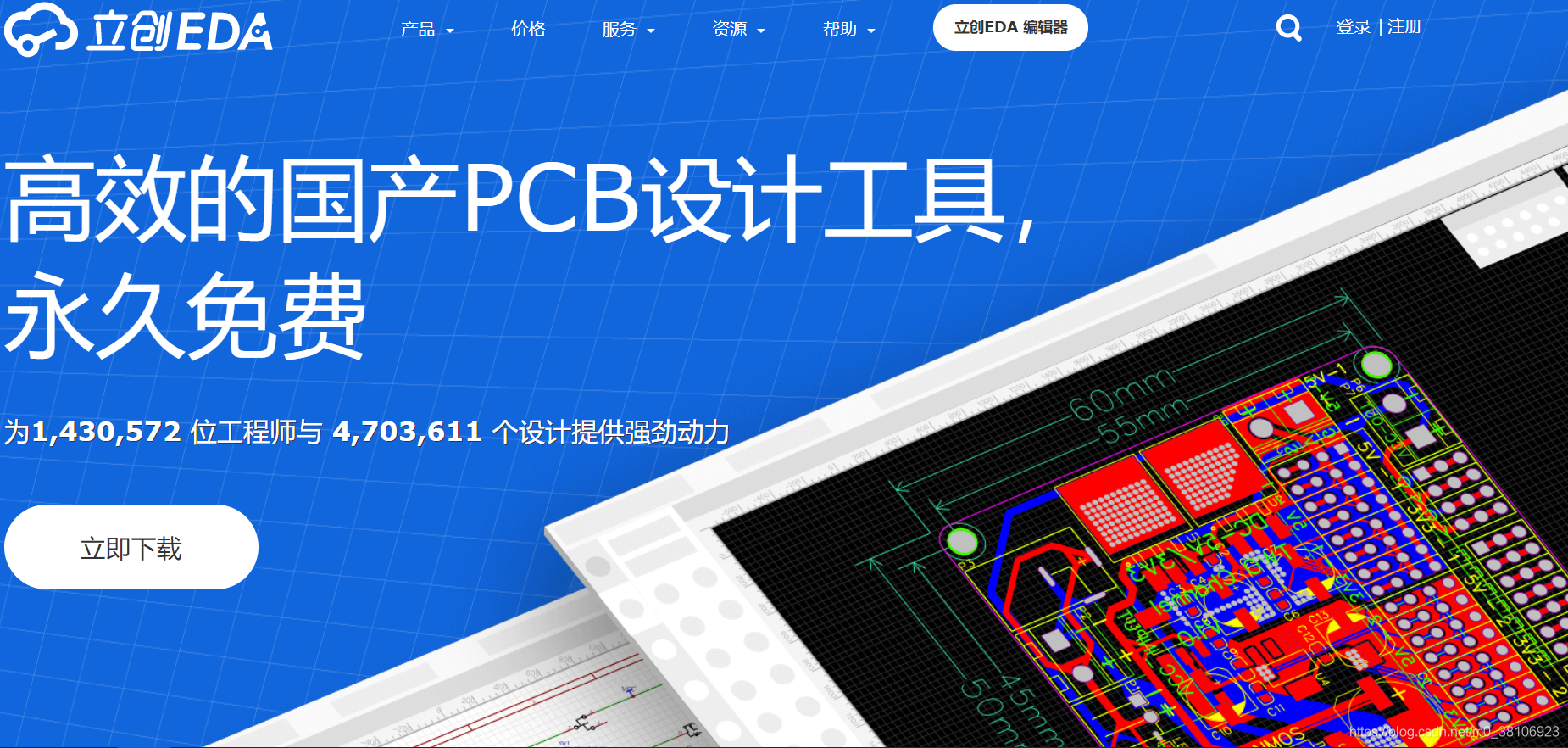

立創EDA是款高效免費的國產電路設計工具，符合中國用戶使用習慣，軟體基于JavaScript，以網頁為基礎，不僅擁有客戶端，還可直接使用瀏覽器等，內置超100萬種實時更新元件，幫助廣大電子設計師快速地將創意從設計到工廠生產的快速實作，
舉個例子，我需要查找元器件：STM32F103RBT6的原理圖封裝和PCB封裝，

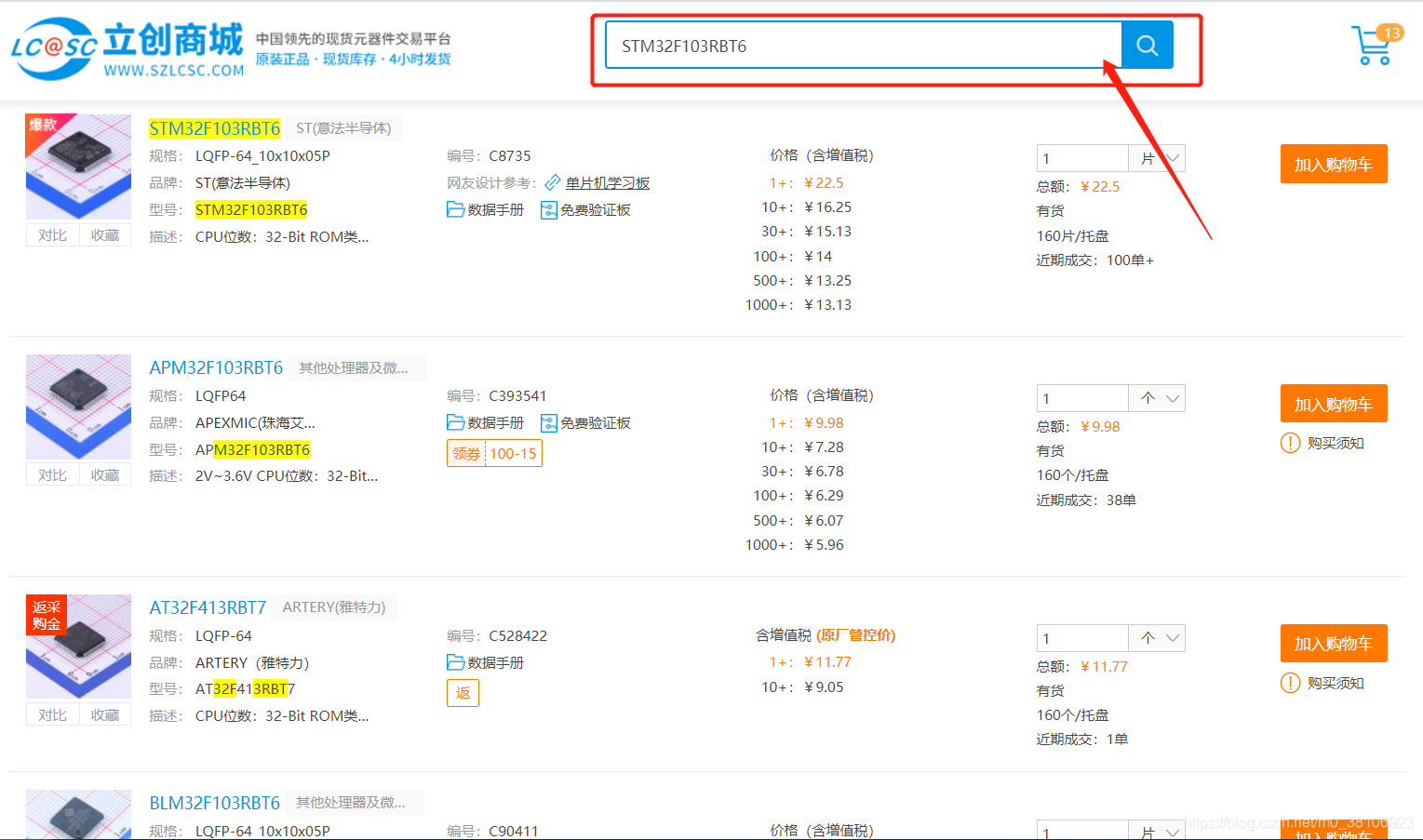

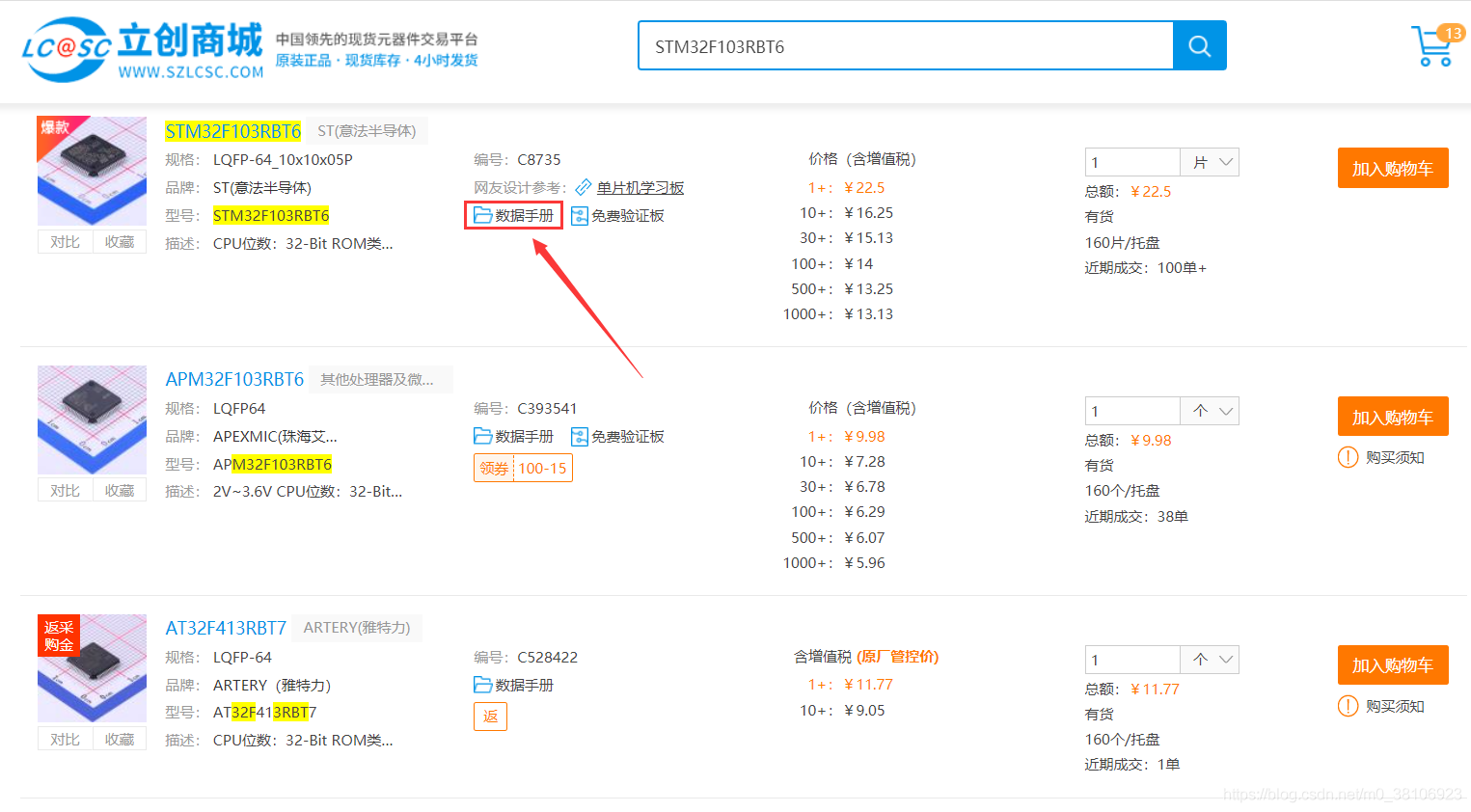

第1步：在立創商城查找該元器件，可以看到不同廠商和價格的該類元器件，如下圖所示：

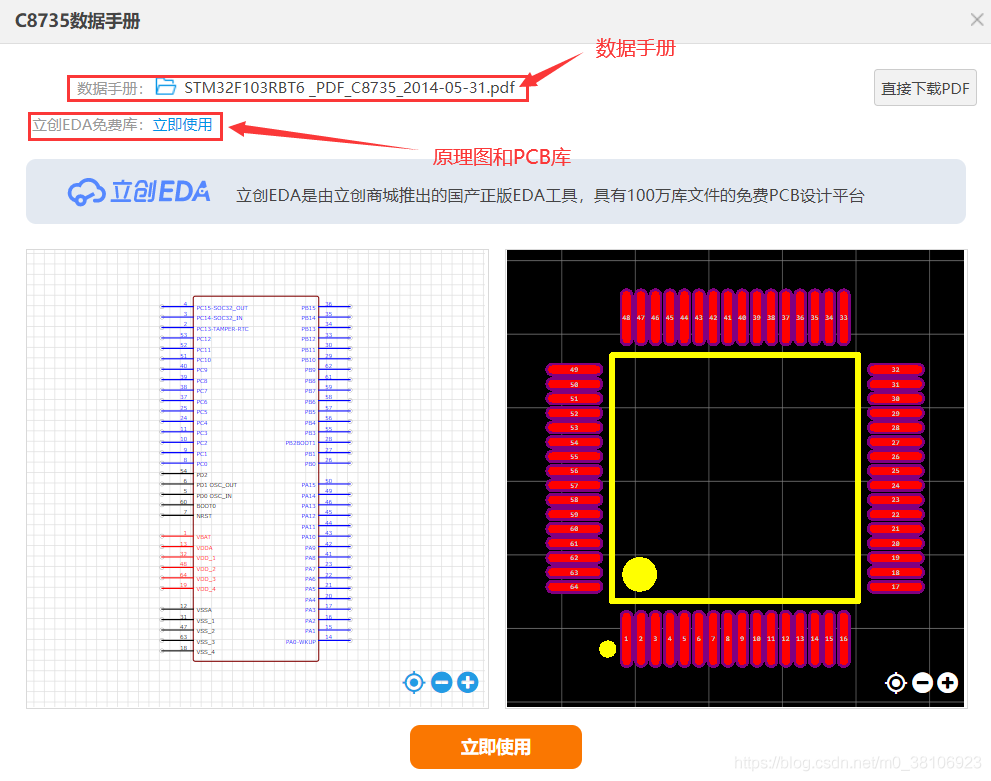

第2步：點擊符合要求元器件的資料手冊，可以查看該元器件的資料手冊、原理圖和PCB封裝，如下圖所示：

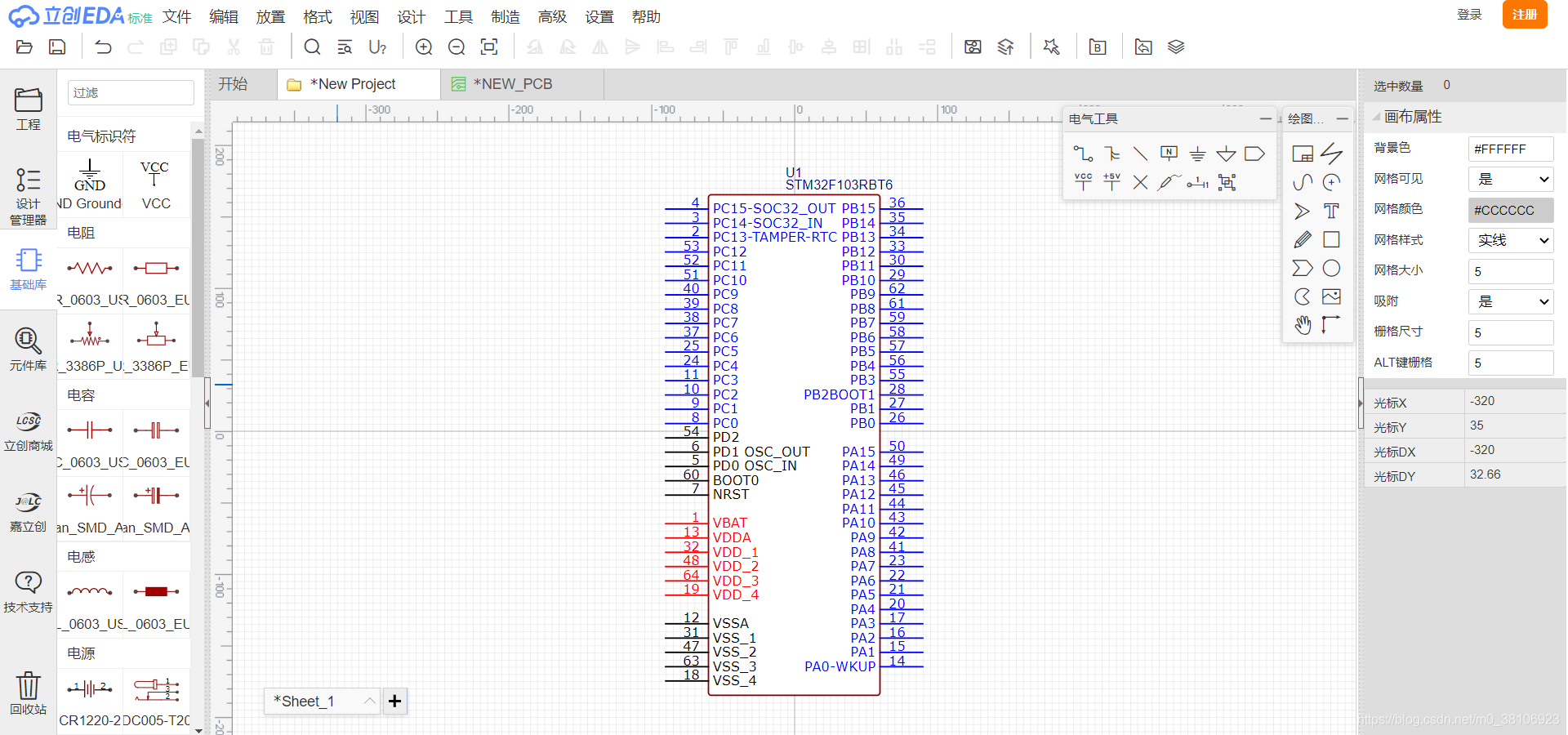

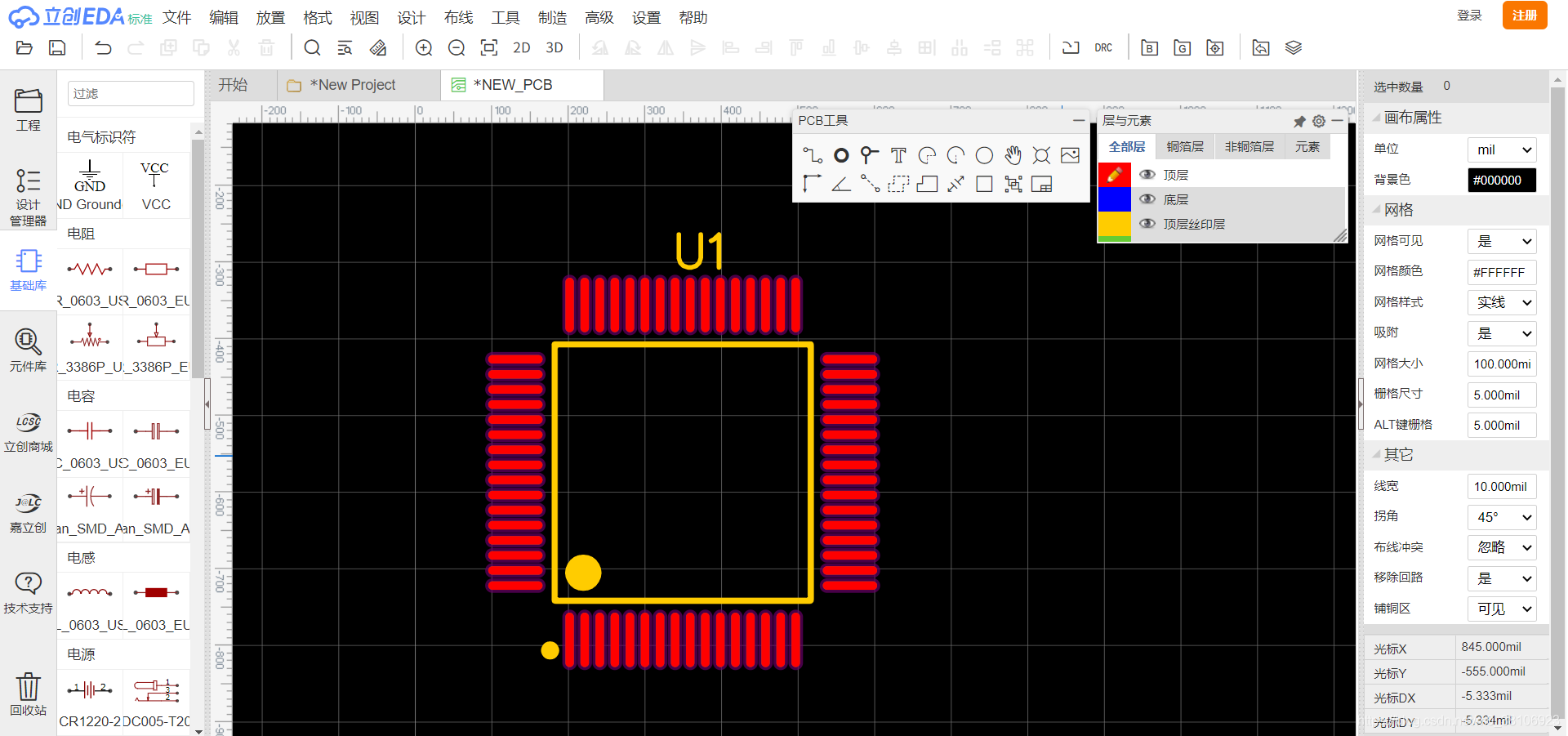

第3步：點擊【立即使用】，即可進入立創EDA，可查看元器件的原理圖庫和PCB庫，如下圖所示：

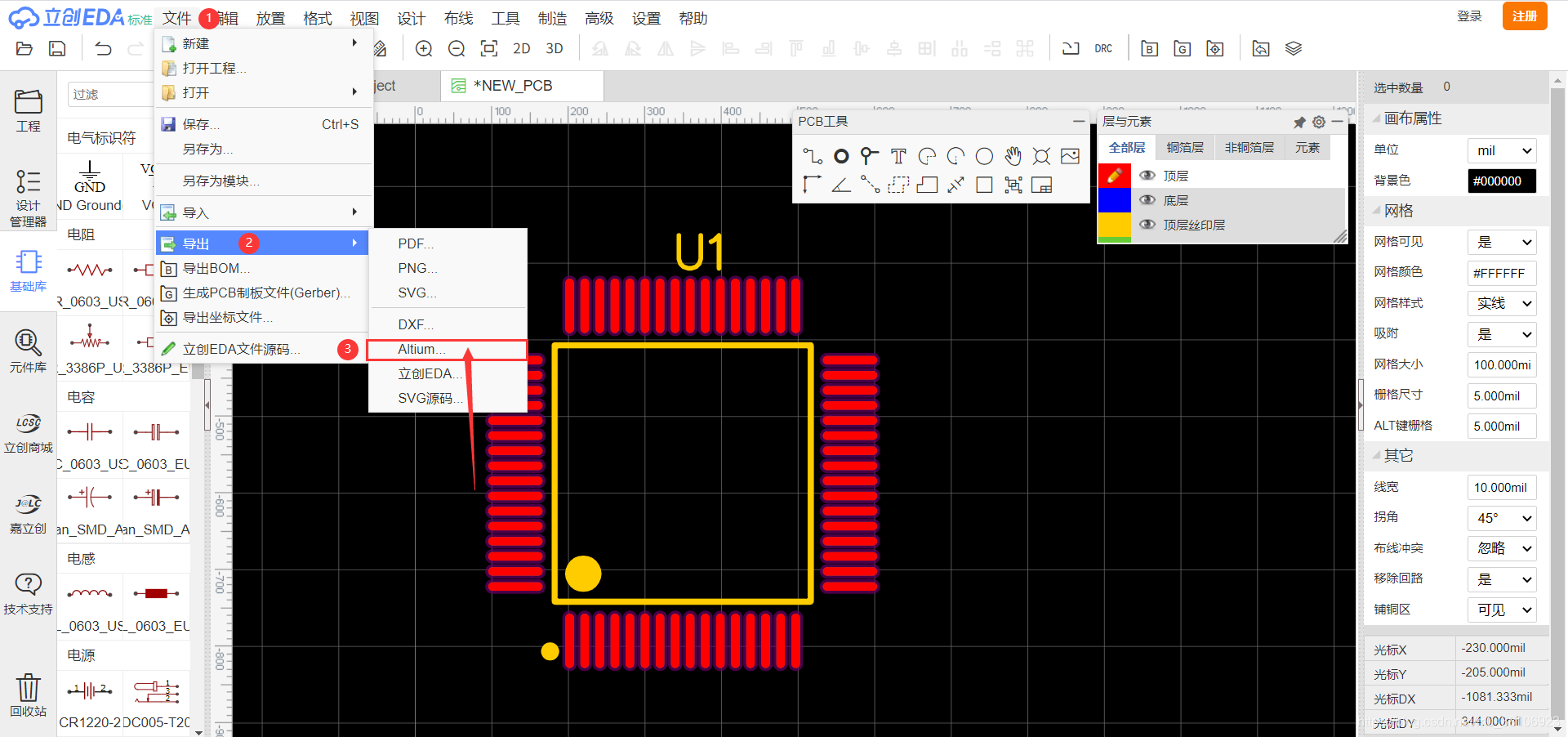

第4步：點擊【檔案->匯出】，即可下載原理圖庫和PCB庫，這里我使用AD（Altium Designer），所以下載為AD（Altium Designer）檔案格式就直接可以使用了，如下圖所示：
2、Altium Library Loader
Altium Library Loader 是Altium Designer封裝庫下載神器，輸入元器件型號即可搜索下載原理圖庫和PCB封裝庫，

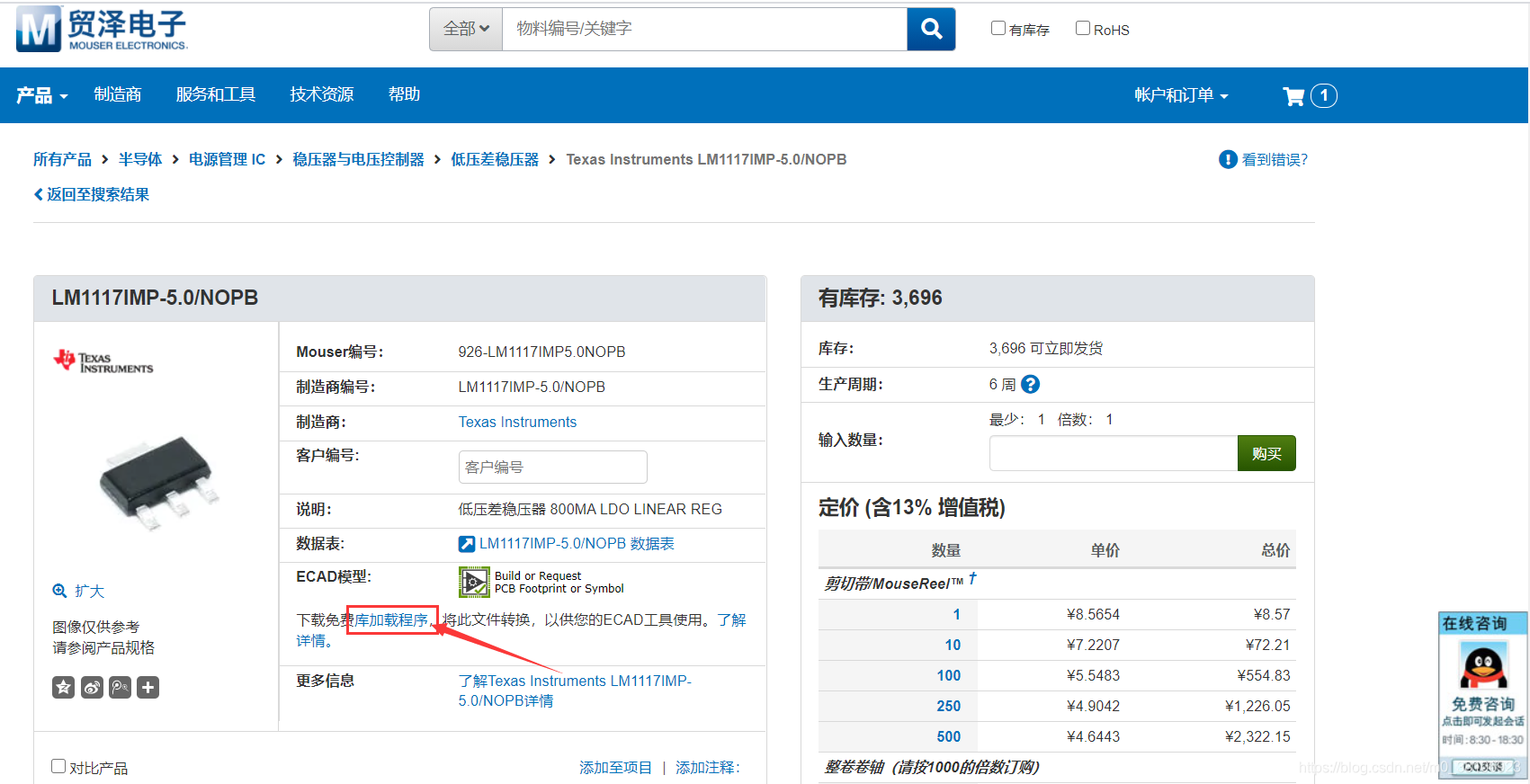

如何下載Altium Library Loader呢？我有個小技巧，到貿澤電子，下載庫加載應用軟體，如下圖所示：
下載完成后，進入檔案：Altium Library Loader，將Altium Library Loader 1.8 Setup.ex_修改為Altium Library Loader 1.8 Setup.exe，即可點擊安裝Altium Library Loader軟體（安裝程序較為簡單，此處省略），如下圖所示：

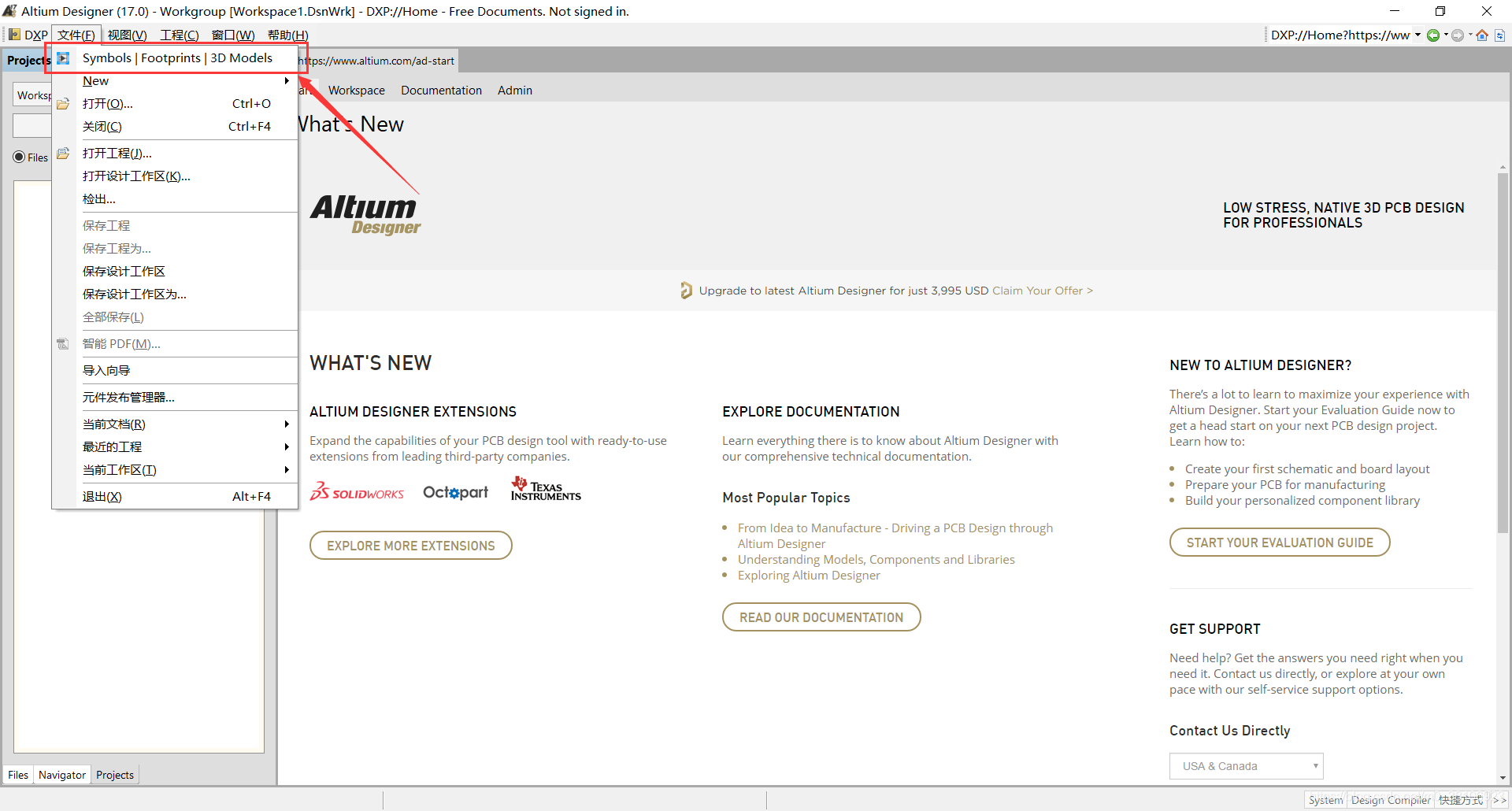

打開Altium Designer軟體，在【檔案】路徑下即可看到Altium Library Loader插件，如下圖所示：

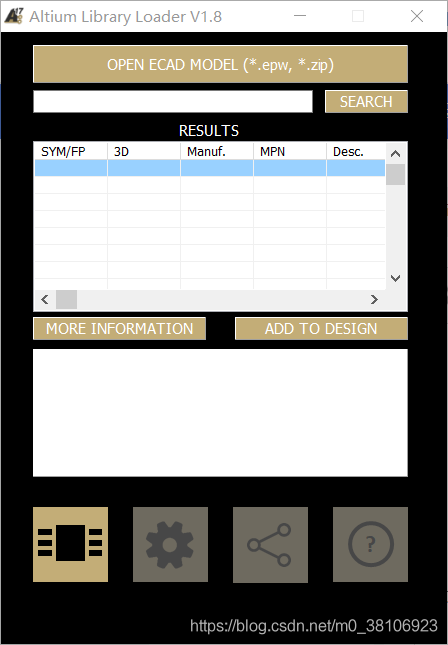

此時新建一個原理圖后（必要步驟！） ，點擊Altium Library Loader插件，即可查找所需原理圖庫和PCB封裝庫（注冊成功后），效果如下所示：

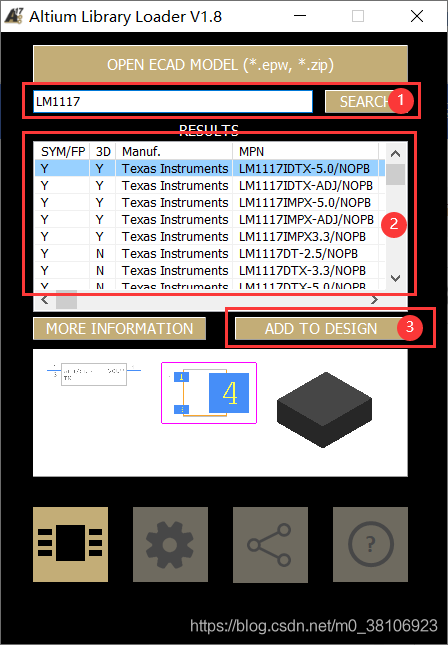

舉個例子，我需要查找元器件：LM1117的原理圖封裝和PCB封裝，在串列中選擇所需元器件，點擊ADD TO DESIGN，即可添加到Altium Designer中（網路延時時間較長），如下圖所示：

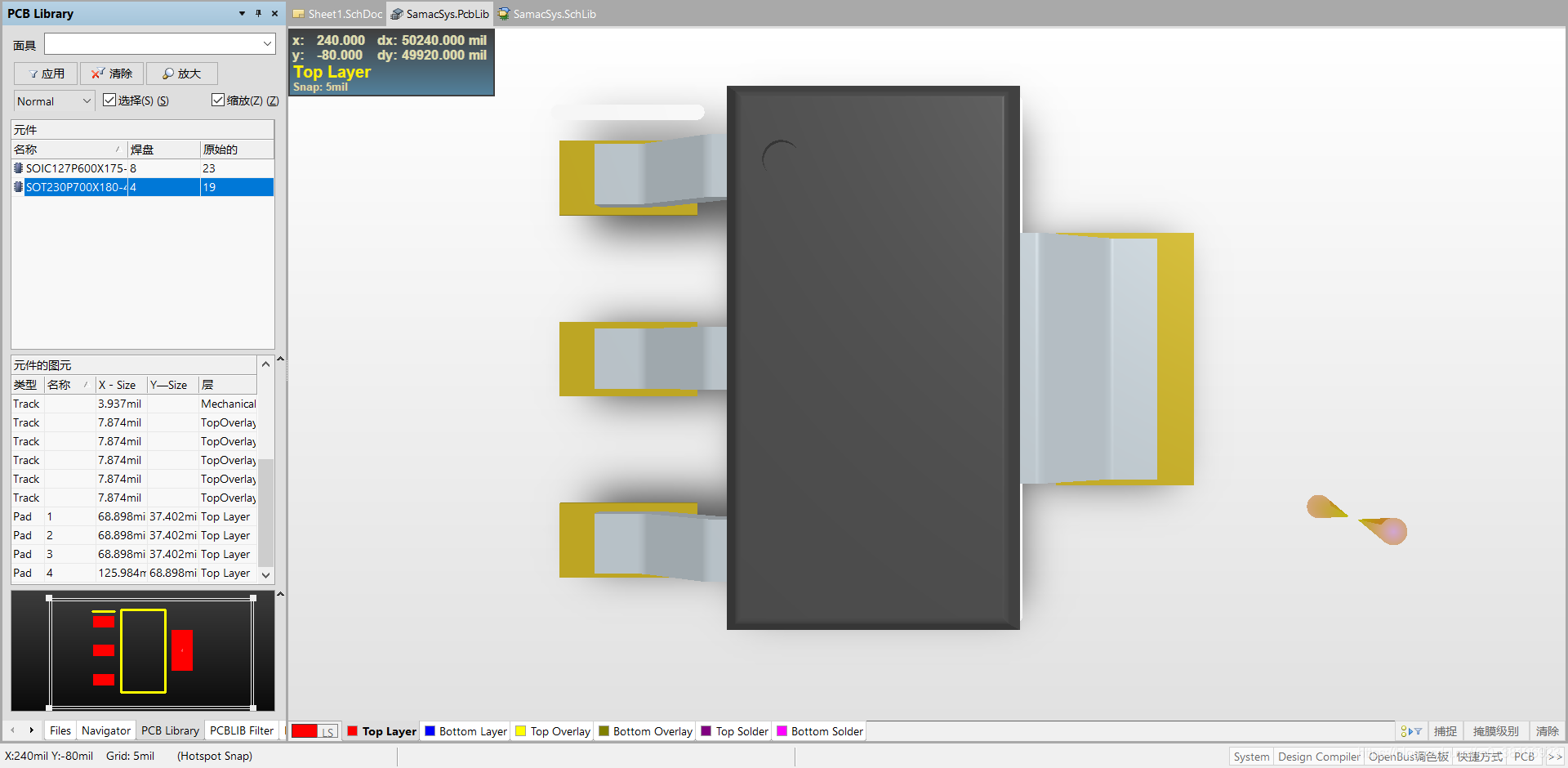

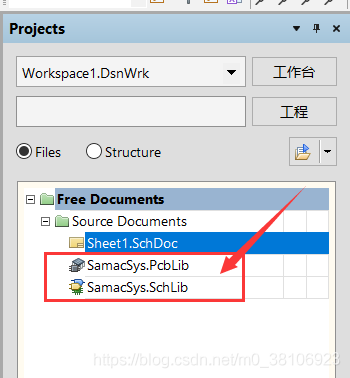

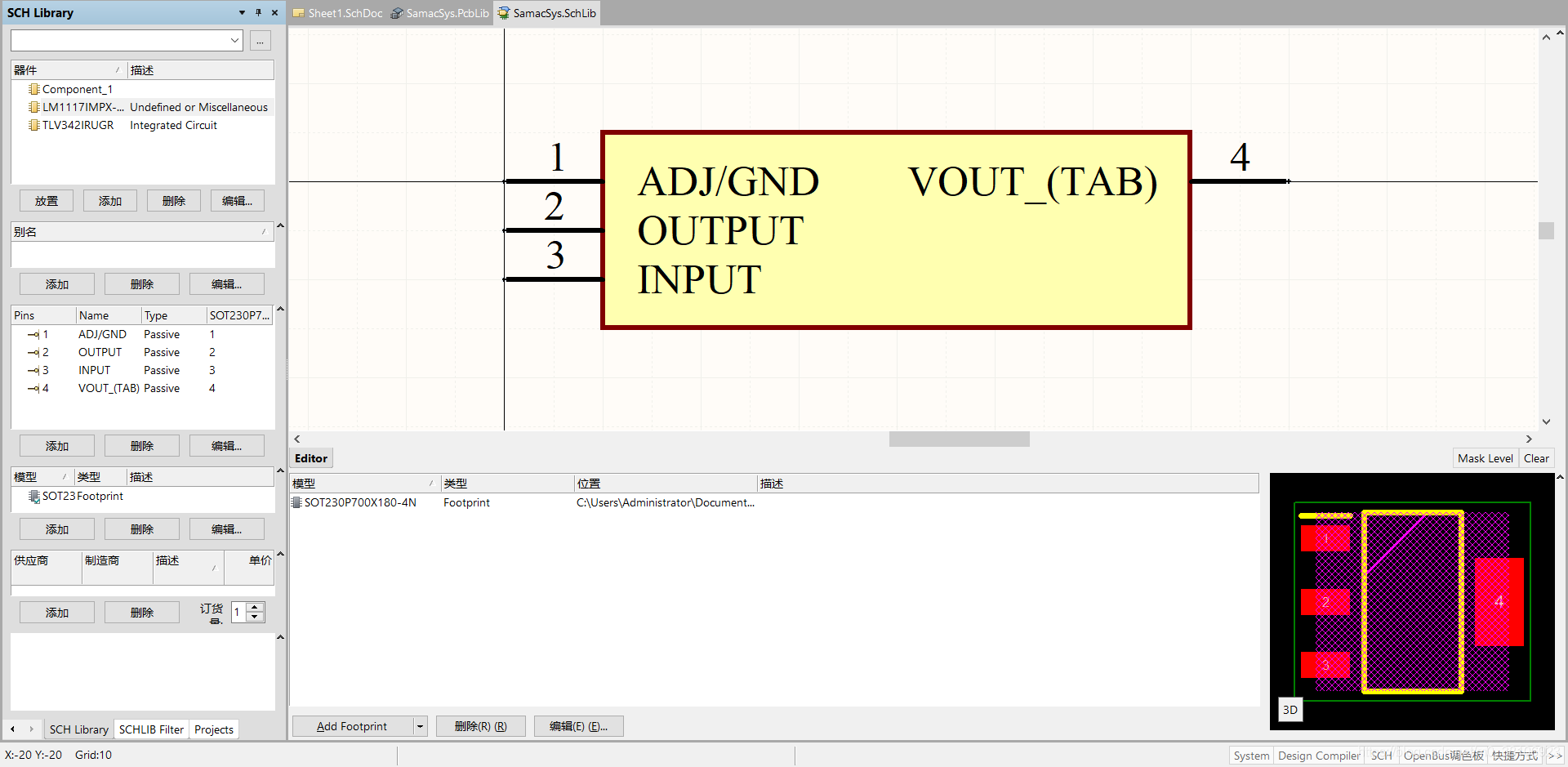

此時Altium Designer中自動添加了LM1117的原理圖封裝和PCB封裝，通常Altium Library Loader插件下載的均為3D庫，效果很棒如下圖所示：
3、貿澤電子ECAD模型
貿澤電子于1964年成立，總部位于美國得克薩斯州達拉斯南部的曼斯菲爾德，在全球21個國家地區設有辦公室，其中大中華區在上海、香港以及臺北均設有服務據點，其電子商務網站銷售1000萬種產品，
使用Altium Library Loader插件時若信號較差，網路延時大，也可在貿澤電子下載元器件ECAD模型，再使用Altium Library Loader插件加載，
舉個例子，我需要查找元器件：LM1117的原理圖封裝和PCB封裝，

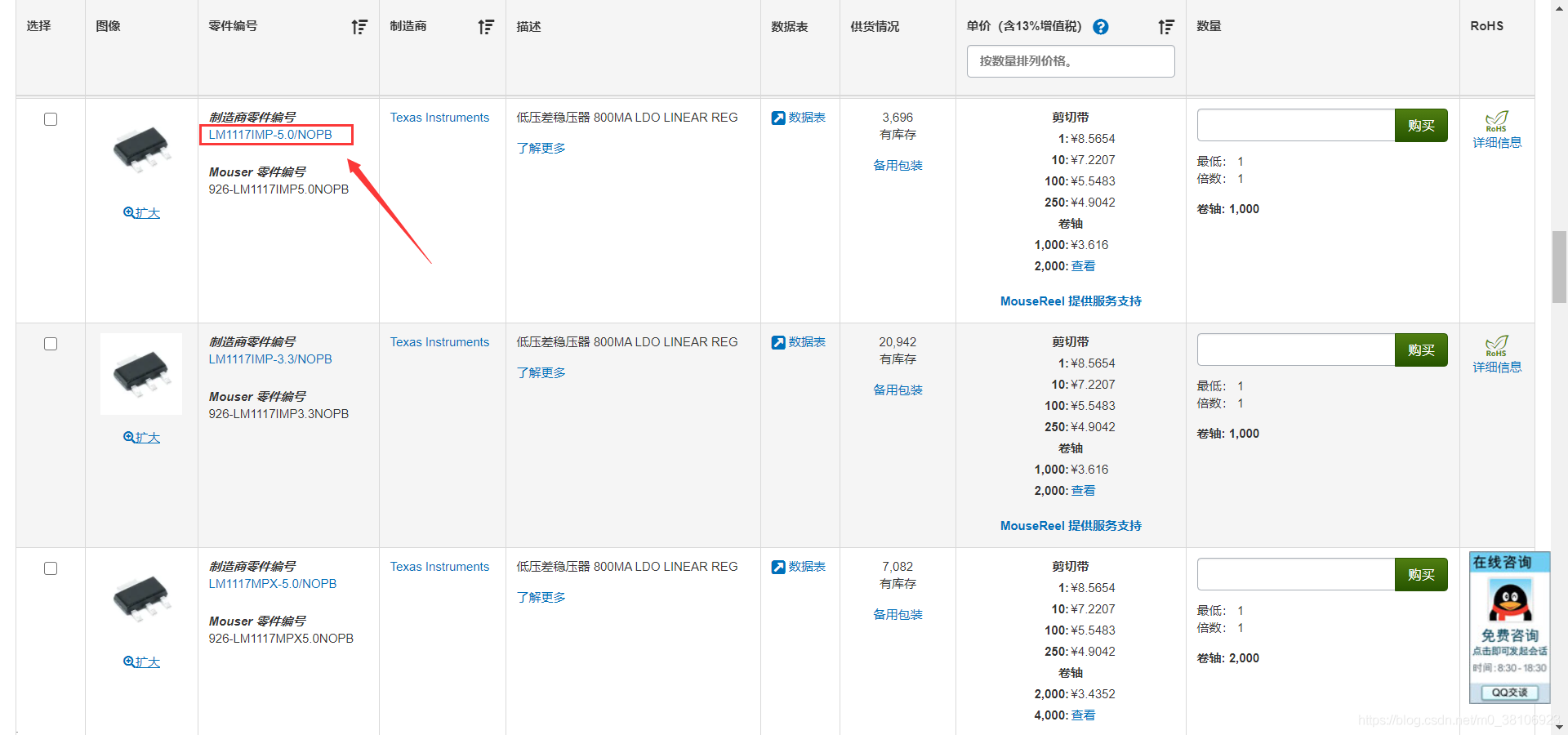

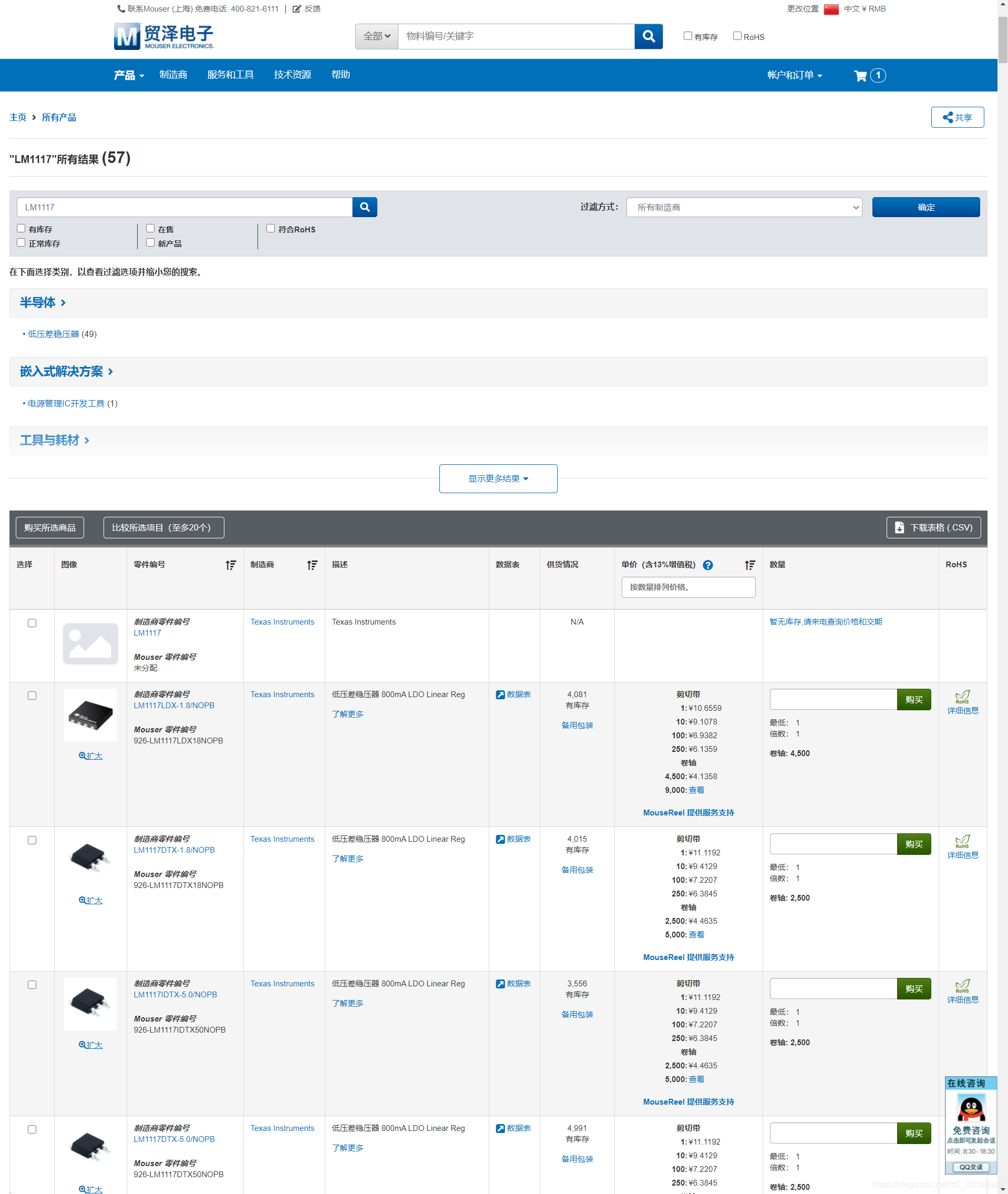

第1步：在貿澤電子查找該元器件，可以看到不同廠商和價格的該類元器件，如下圖所示：

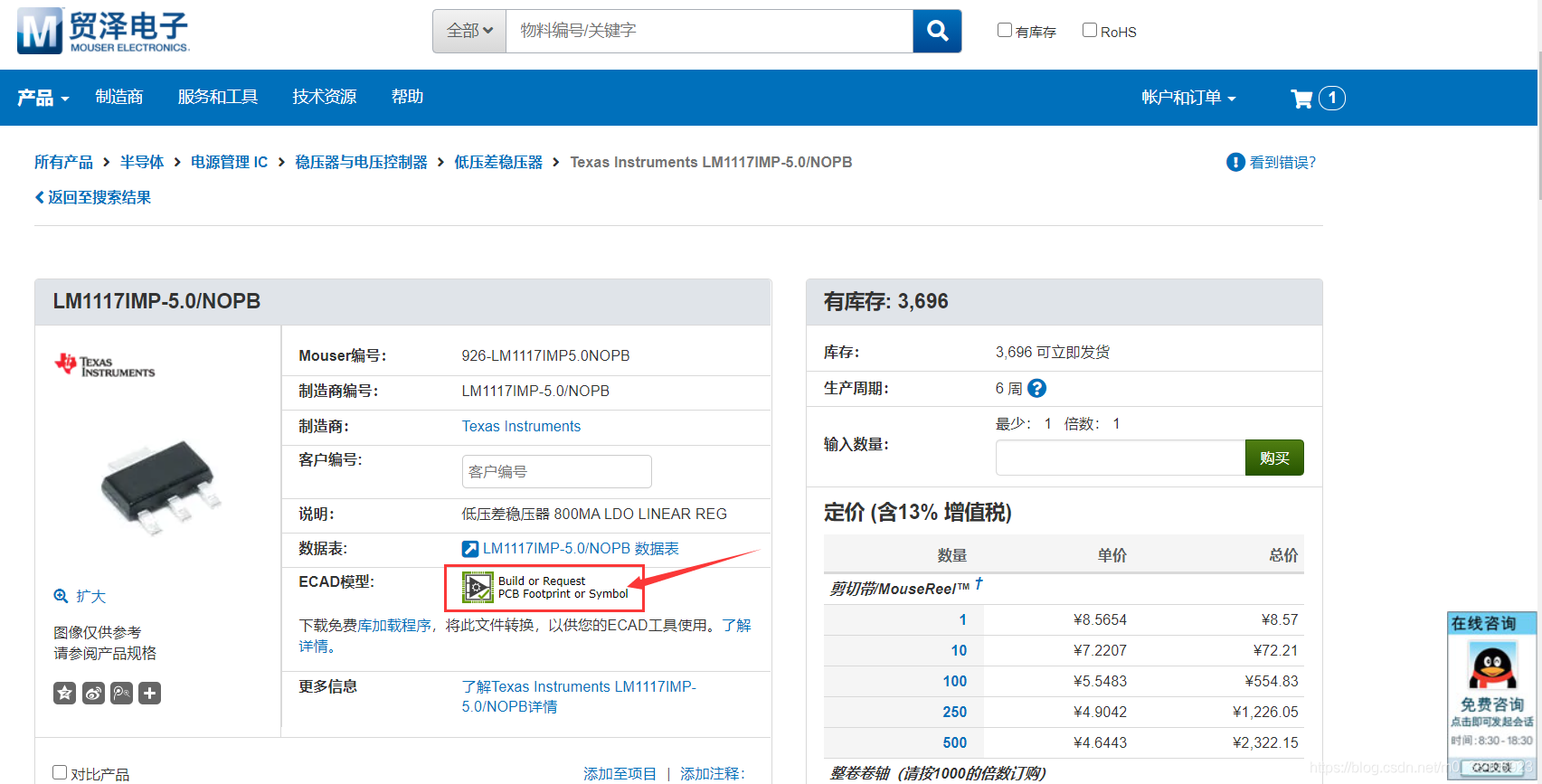

第2步：點擊符合要求的元器件，如下圖所示：

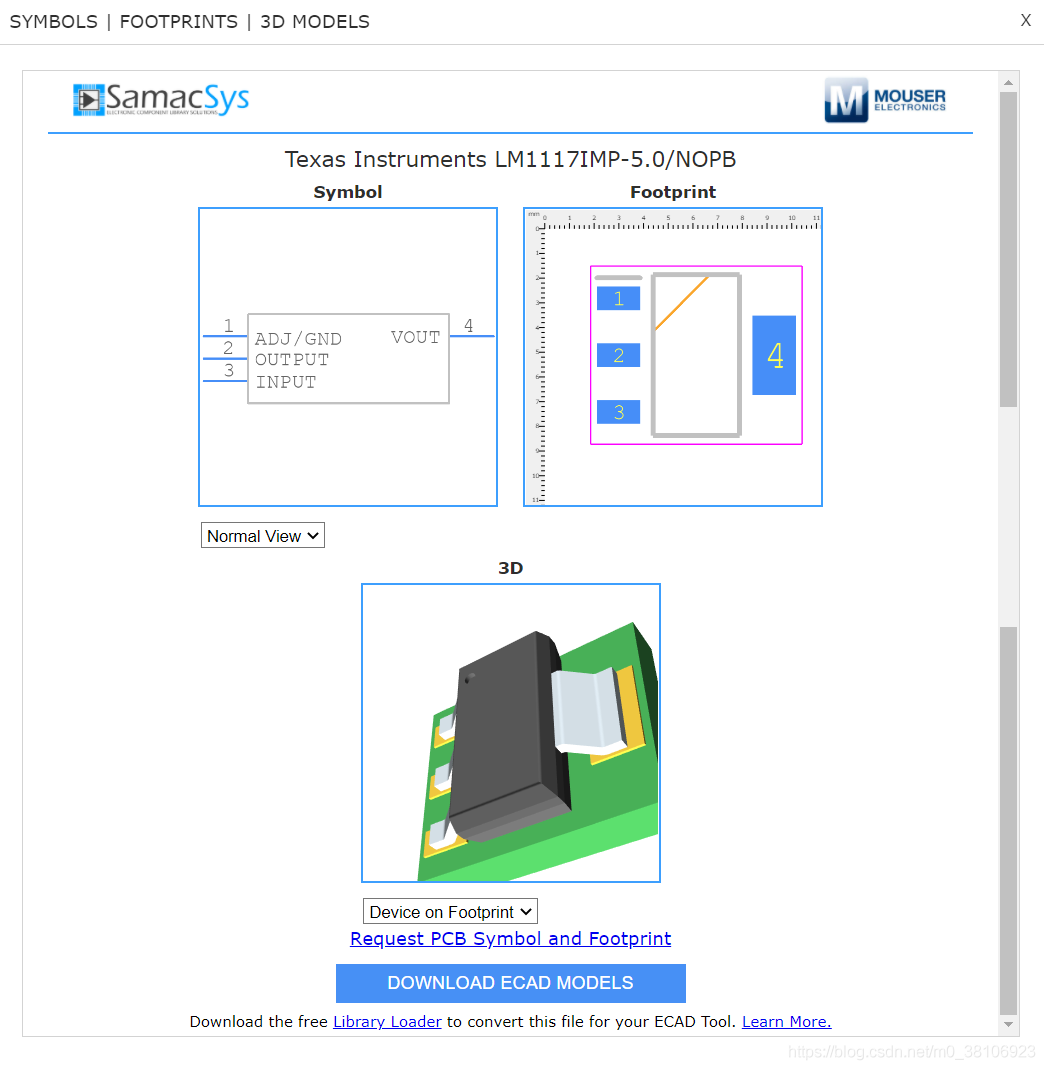

可看到貿澤電子開源的原理圖庫、PCB庫和3D庫檔案，如下圖所示：
第3步：點擊下載，即可下載資源檔案（注意：新用戶需要注冊賬號），下載的檔案后綴為.epw格式，無法直接打開，需要安裝相應軟體，如下圖所示：

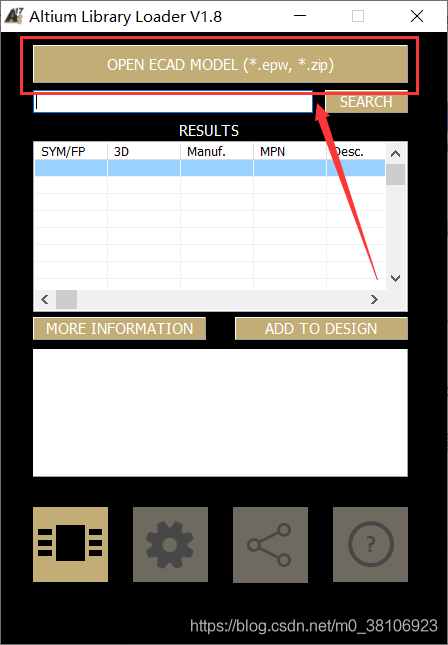

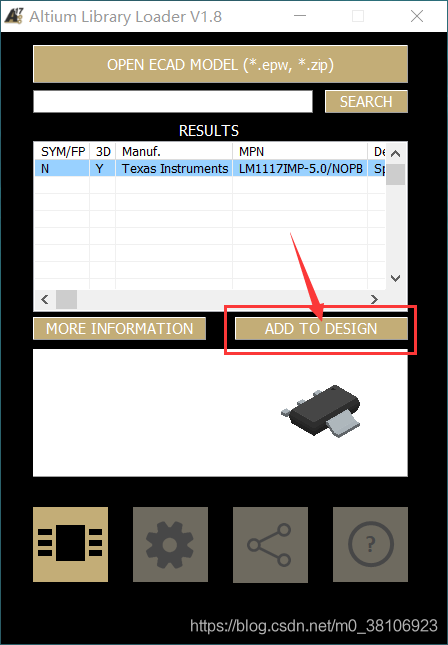

打開Altium Designer中Altium Library Loader插件，點擊OPEN ECAD MODEL（注意：也需要先建立一個空的原理圖檔案），即可加載模型，
直接點擊ADD TO DESIGN，即可，
