請問

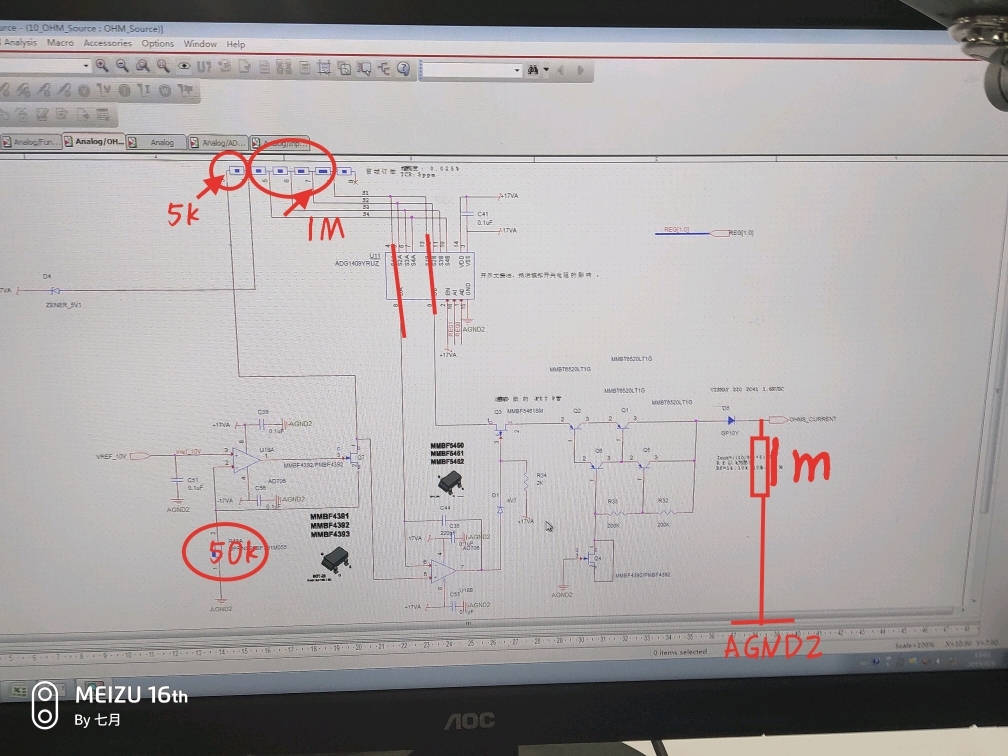

假如二極管D5串聯1Mohm的電阻到地
且u11為S1A,S1B和DA,DB連接
在這個圖紙中jfet管Q3是如何導通的?(查看Q3技術檔案,最大GS夾斷電壓為7.5V。Q3 D極=S極?即D S極可以對換使用?這樣才滿足Vgs大于0 導通后VDS加反向電壓)Q3后的三極管該如何分析?穩壓二級管D1在這里起什么作用?限制運放的輸出?為什么不直接和Q3 G極相連?
