一、簡介

由于藍牙主機和從機組網，如果不使用 Mesh 的話，只能組微微網，藍牙5.0的微微網最大可以連接20個從機，

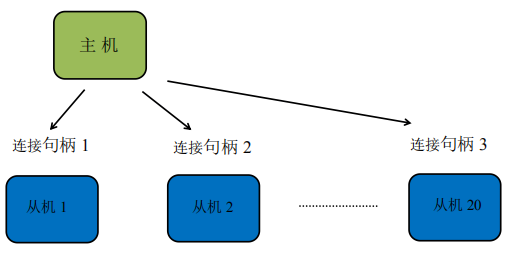

1.1 連接句柄

在主機與從機發生連接的時候會進行連接句柄的分配，連接句柄的作用是在藍牙資料進行分組的時候進行設備區分的，連接句柄相當于一個“令牌”，從設備一旦和主設備發生連接，主設備就給從設備分配一個“令牌”，主設備通過這個“令牌”來識別與區分從設備，因此對于連接句柄的分配將是實作一主多從連接，并且進行通信的關鍵，

二、ble_app_multilink_central

打開工程 不同SDK\examples\ble_central\ble_app_multilink_central

2.1 main

2.2 buttons_init

在按鍵操作里，有一主多從發送資料的操作，可先不看這里，

2.2.1 button_event_handler

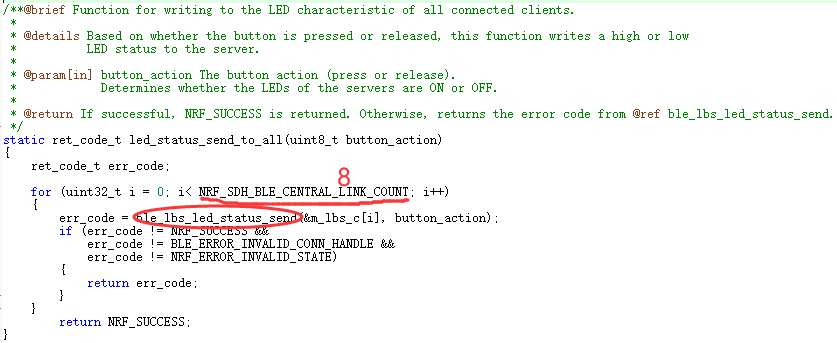

2.2.2 led_status_send_to_all

遍歷所有從機，給從機發送 LED 燈亮滅命令

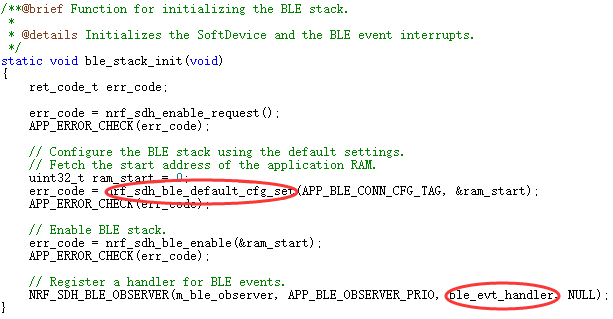

2.3 ble_stack_init

ble_stack_init() 協議堆疊初始化函式基本結構沒有變化，設備變化的地方有下面幾個地方：

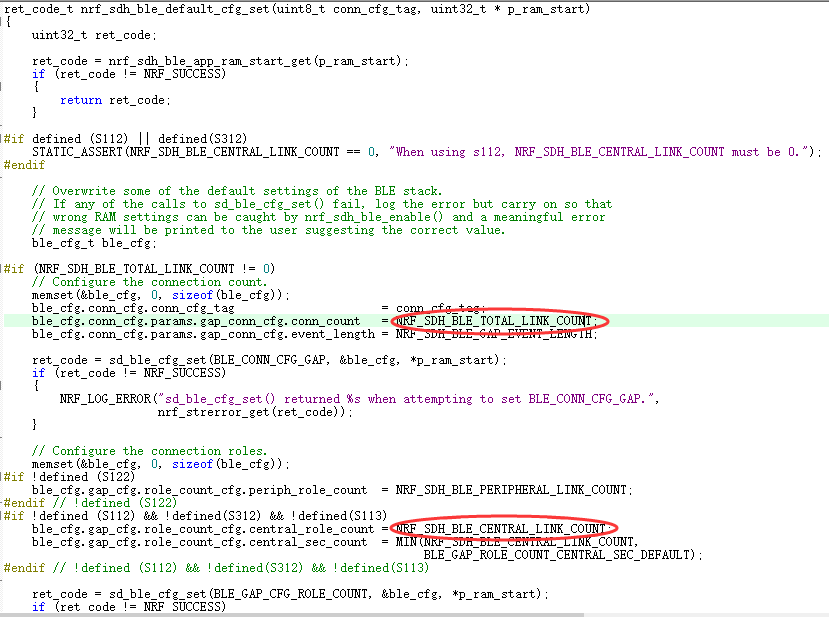

2.3.1 nrf_sdh_ble_default_cfg_set

定義了可以連接的從機最大數量為8

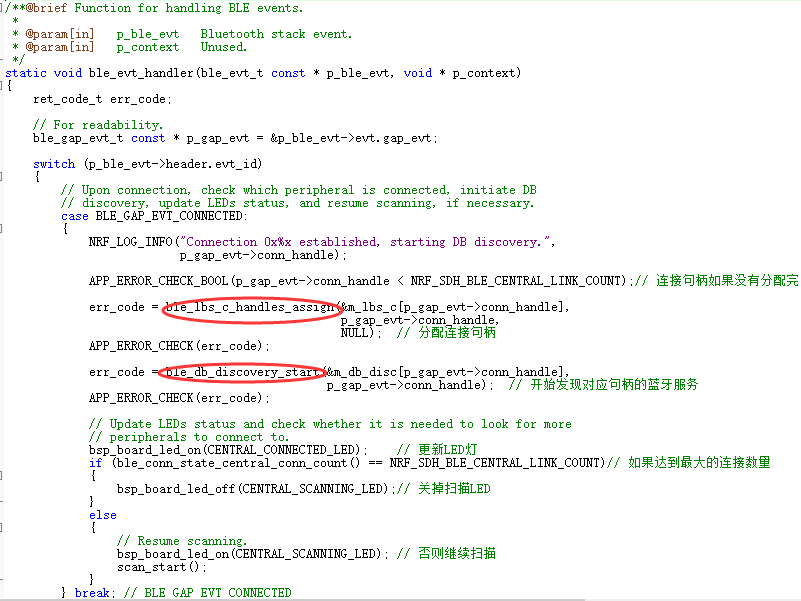

2.3.2 ble_evt_handler

ble協議堆疊的回呼函式，看下其中對于連接和斷開等GAP狀態的處理，

BLE_GAP_EVT_CONNECTED 連接狀態，我們首先呼叫 ble_nus_c_handles_assign 函式去分配句柄，但實際上由于第三個引數為NULL，這里我們等于是給nus服務句柄置0，接下來我們呼叫 ble_db_discovery_start 函式去發現服務（由于有多個連接，所以我們需要根據當前連接的設備句柄引數去發現服務），成功發現NUS服務之后，會給我們在 ble_nus_c_evt_handler 回呼函式中回傳 BLE_NUS_C_EVT_DISCOVERY_COMPLETE 事件，

BLE_GAP_EVT_DISCONNECTED 斷開狀態，先判斷了是否有設備連接，并且在最后重新開啟掃描，

2.4 scan_start

在主函式中初始化完成后就會呼叫 scan_start() 開始監聽從機的 BLE 廣播，每當監聽到 BLE 廣播時，協議堆疊就會給上層應用一個廣播事件，該事件由 NRF_SDH_BLE_OBSERVER 觀察者遞交給 ble_evt_handler 函式，

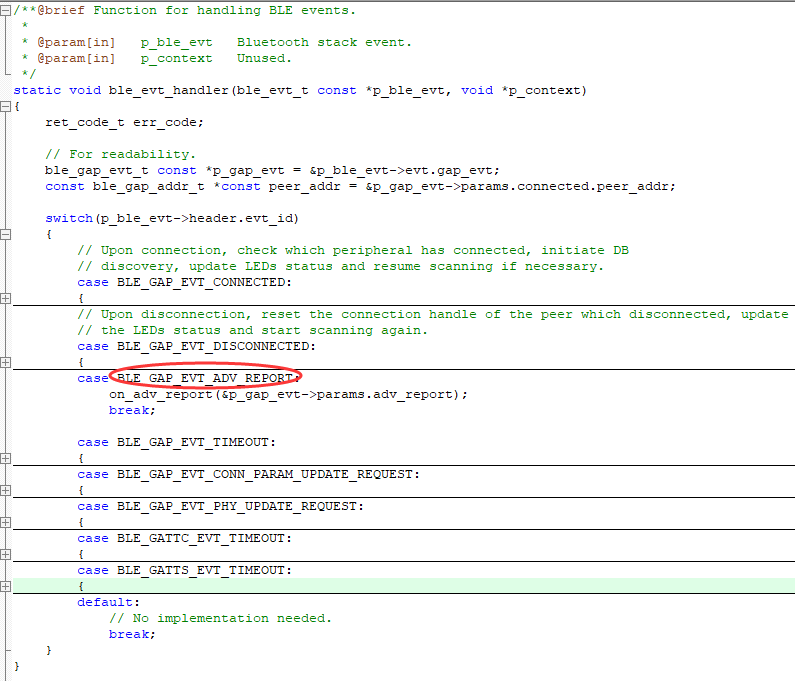

在 ble_evt_handler() 函式中添加 BLE_GAP_EVT_ADV_REPORT 事件，如果發現了從機廣播，則產生 BLE_GAP_EVT_ADV_REPORT 事件，也就是廣播報告，那么久呼叫 on_adv_report() 函式決議廣播，

/**@brief Function for handling the advertising report BLE event.
 *
 * @param[in] p_adv_report  Advertising report from the SoftDevice.
 */
static void on_adv_report(ble_gap_evt_adv_report_t const *p_adv_report)
{
  ret_code_t err_code;
  if (ble_advdata_name_find(p_adv_report->data.p_data,
                            p_adv_report->data.len,
                            m_target_periph_ame))// 發現指定名稱的設備
  {
    // 對指定引數進行連接
    err_code = sd_ble_gap_connect(&p_adv_report->peer_addr,
                                  &m_scan_params,
                                  &m_connection_param,
                                  APP_BLE_CONN_CFG_TAG);
    if (err_code != NRF_SUCCESS)
    {
      NRF_LOG_ERROR("Connection Request Failed, reason %d", err_code);
    }
  }
  else
  {
    err_code = sd_ble_gap_scan_start(NULL, &m_scan_buffer);// 如果沒發現繼續掃描
  }
}

通過 ble_advdata_name_find 函式發現指定廣播名稱的廣播資料，如果是的話，則通過 sd_ble_gap_connect 函式對目標發起 GAP 連接，

這樣主機設備就可以判斷哪個設備是我們需要連接的從機了，所以主機程式和從機程式中，廣播名稱都要設定為：Nordic_Blinky

三、主機設備通知使能

3.1 lbs_c_init

不同于從機設備的多路連接（因為從機自己提供服務，服務是唯一的），主機連接的多個從機有可能存在服務的不同，所以我們需要初始化多個 m_lbs_c 的實體， 同樣的在 lbs_c_init 的初始化函式中，我們需要對這些 m_lbs_c 的實體都進行初始化操作，
BLE_LBS_C_ARRAY_DEF(m_lbs_c, NRF_SDH_BLE_CENTRAL_LINK_COUNT); /**< LED button client instances. */

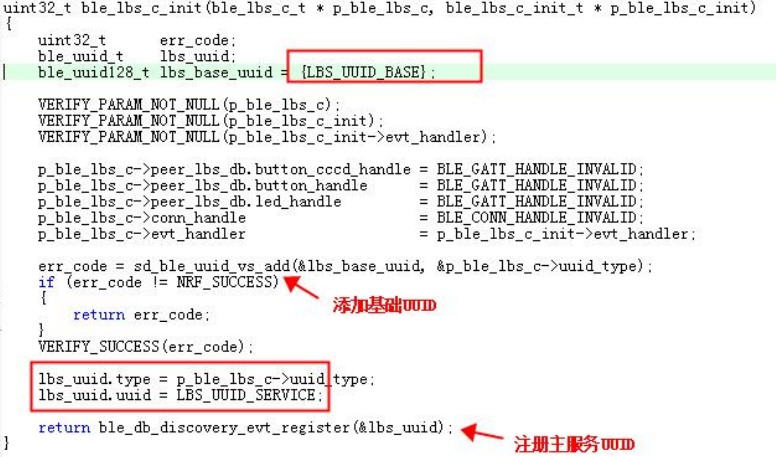

3.2 ble_lbs_c_init

通過 ble_lbs_c_init 函式實作主機初始化，這個函式是一個資料結構體型別，通過 i 的不同值，來分別代表不同的從機鏈路，這個函式被稱為客戶端處理事件初始化函式，首先設定一個基礎 UUID，這個基礎 UUID 通過協議堆疊函式 sd_ble_uuid_vs_add 賦值給主設備，然后通過呼叫注冊函式 ble_db_discovery_evt_register 通過 UUID 查出對應的服務，如果基礎 UUID 相同，則會啟動里面的回呼函式 db_discovery_evt_handler 進行操作，

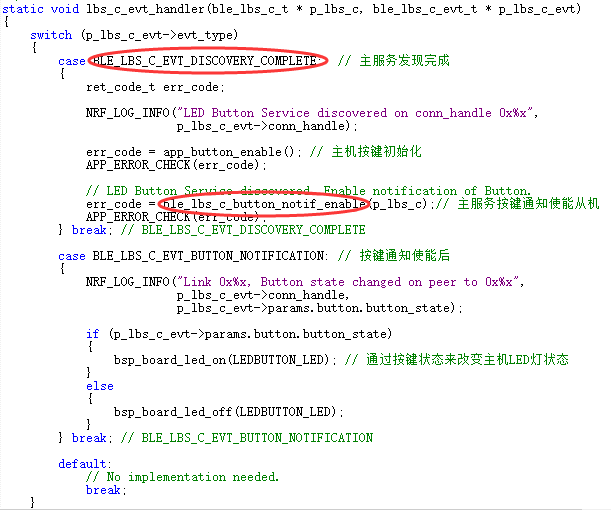

3.3 lbs_c_evt_handler

當發現主服務完成后 BLE_LBS_C_EVT_DISCOVERY_COMPLETE，啟動主機使能從機的通知，

3.3.1 ble_lbs_c_button_notif_enable

進入按鍵通知使能服務 ble_lbs_c_button_notif_enable 函式內部，使能通知實際上就是 CCCD 的寫操作，實際上就是通過協議堆疊函式 sd_ble_gattc_write 來實作 CCCD 的寫入

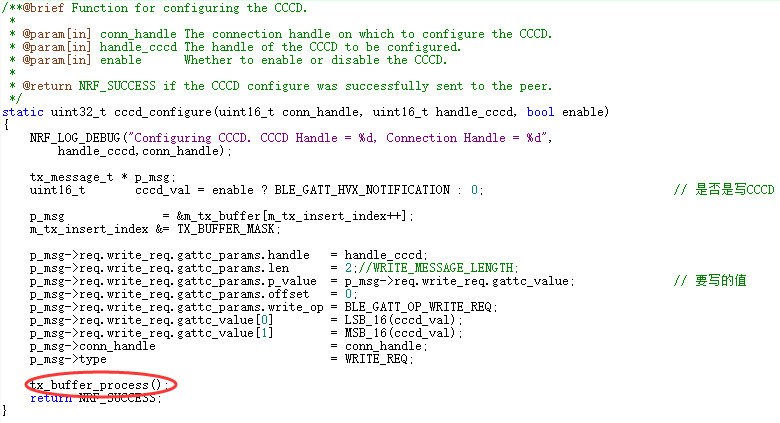

3.3.2 cccd_configure

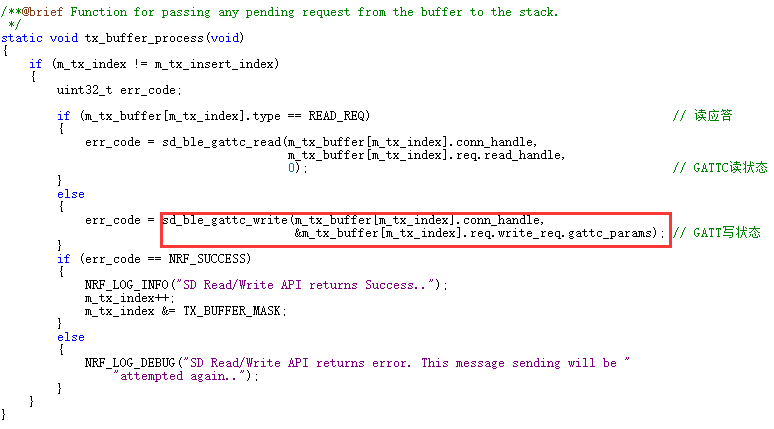

3.3.3 tx_buffer_process

四、主機設備接收從機資料

4.1 ble_lbs_c_on_ble_evt

當通知使能后，主機就可以接收從機發來的通知資訊，一旦從機使用 hvx 通知函式上傳資料給主機，主機就會收到資料，此時就會觸發 BLE_GATTC_EVT_HVX 事件

4.2 on_hvx

on_hvx 函式最終處理接收到的從機通知資料，觸發資料型別為按鍵通知 BLE_LBS_C_EVT_BUTTON_NOTIFICATION ，操作句柄為 p_ble_lbs_c->conn_handle，資料存 ble_lbs_c_evt.params.button.button_state 中

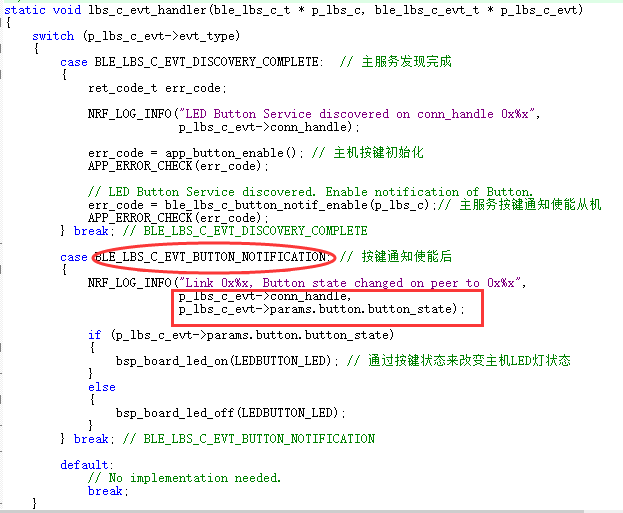

4.3 lbs_c_evt_handler

一旦觸發了藍牙事件 BLE_LBS_C_EVT_BUTTON_NOTIFICATION，在藍牙事件回呼函式 lbs_c_evt_handler 中，根據不同的 p_lbs_c_evt->conn_handle 決定不同的從機鏈路，來點亮哪個LED燈，

五、主機設備資料寫從機

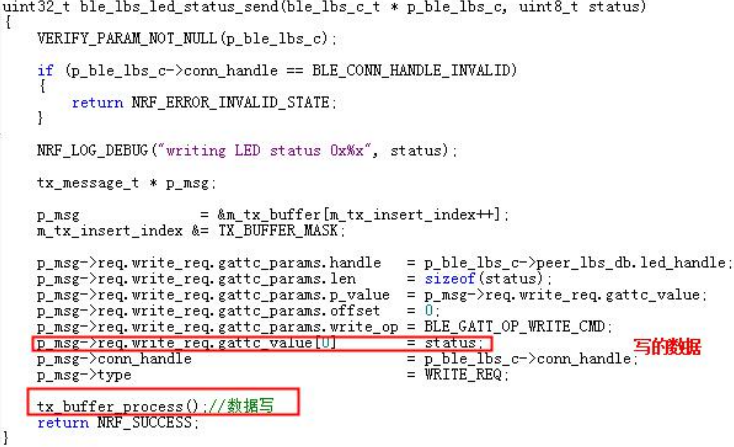

5.1 ble_lbs_led_status_send

把主機按鍵狀態作為資料寫入到從機，通過 i 的值控制不同的從機，tx_buffer_process 這個函式就是前面通知使能中使用主機 cccd 寫函式，這里同樣可以作為寫資料使用，

? 由 Leung 寫于 2020 年 9 月 29 日

? 參考：青風電子社區
