本文將介紹，在TB3.0 上模擬物聯網終端，發送資料到MQTT后，在儀表盤上使用圖表加載動態資料，實作可視化監控，
開始動手
創建設備

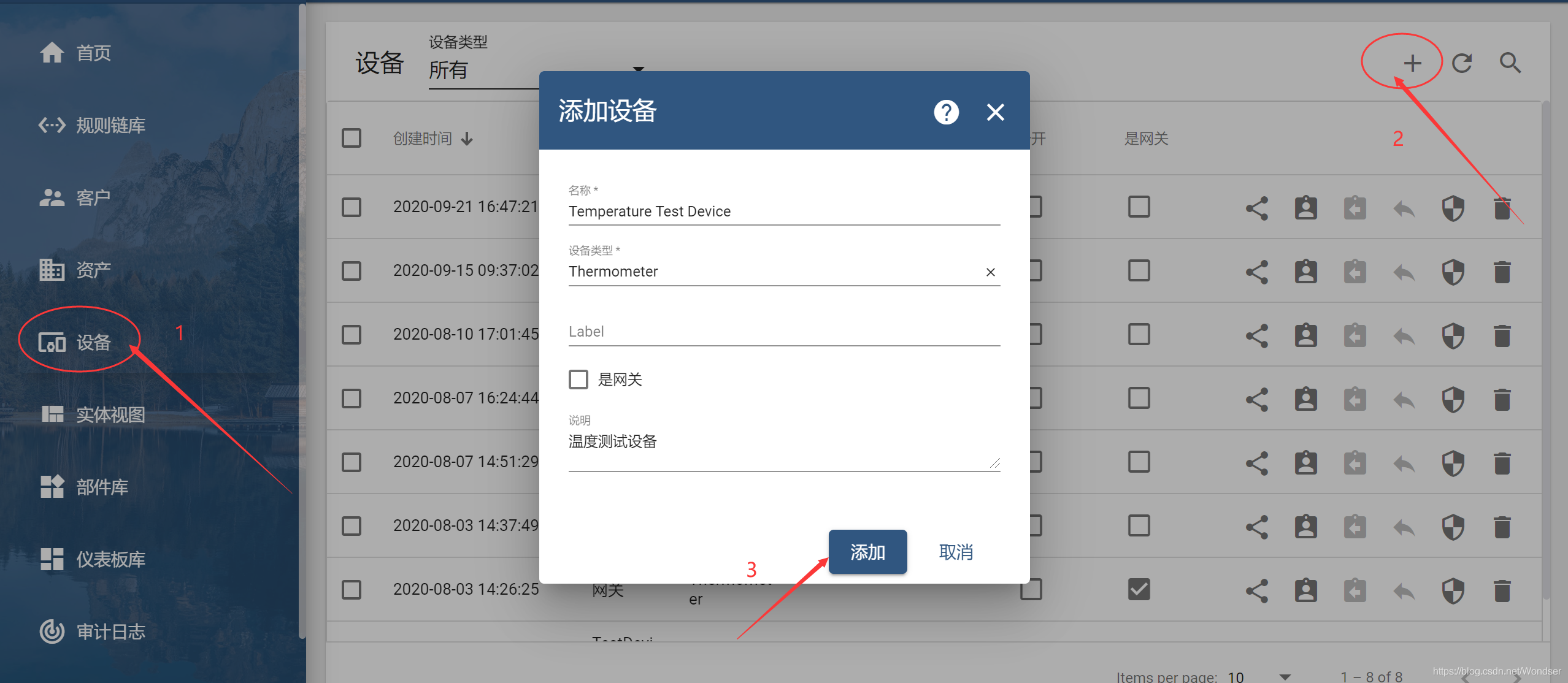

創建一個設備（Temperature Test Device），用于系結在儀表盤的部件展示動態資料，
創建儀表盤

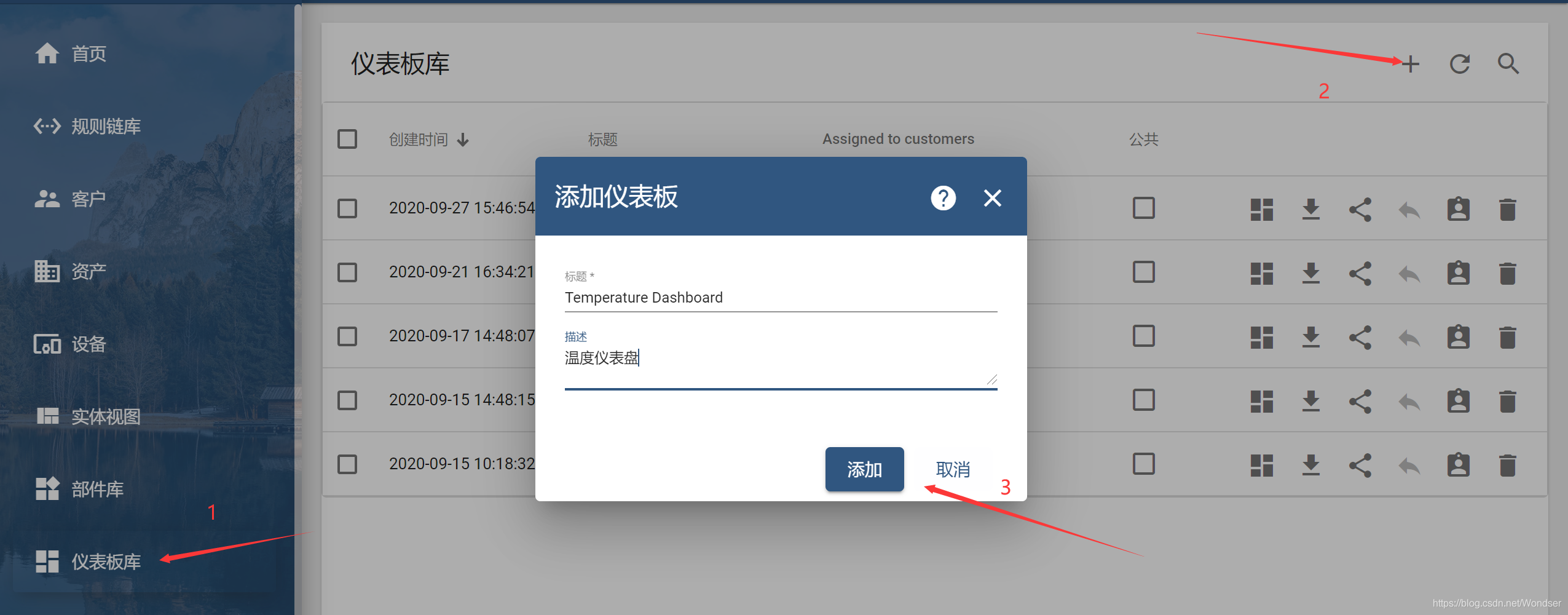

- 創建一個儀表盤，用于加載圖表和展示資料，
- 添加物體

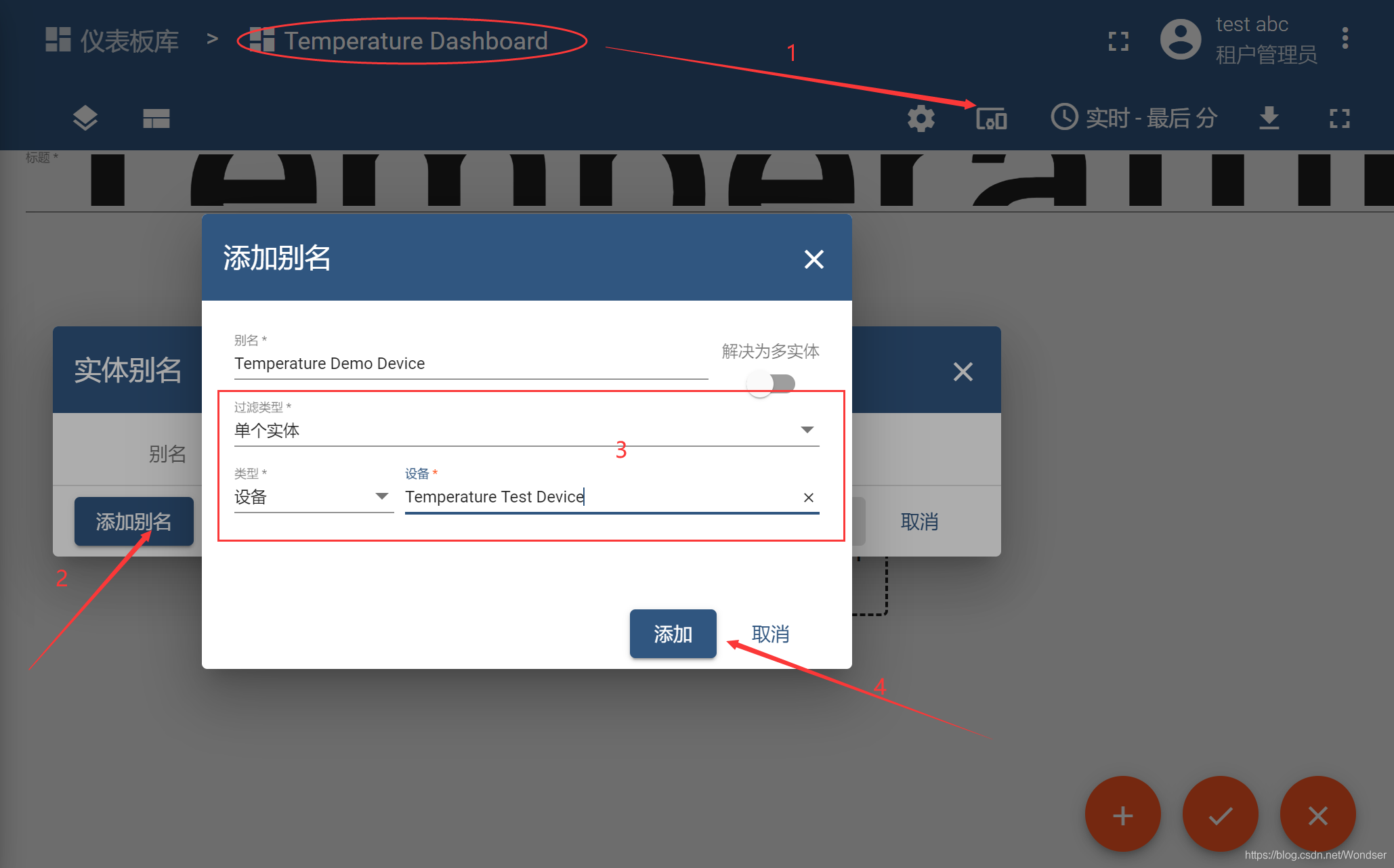

打開剛才創建的Temperature Dashboard儀表盤，進入編輯模式下，點擊物體按鈕新增物體，
過濾型別：單個物體
型別：選擇設備
設備：選擇上面創建的Temperature Test Device

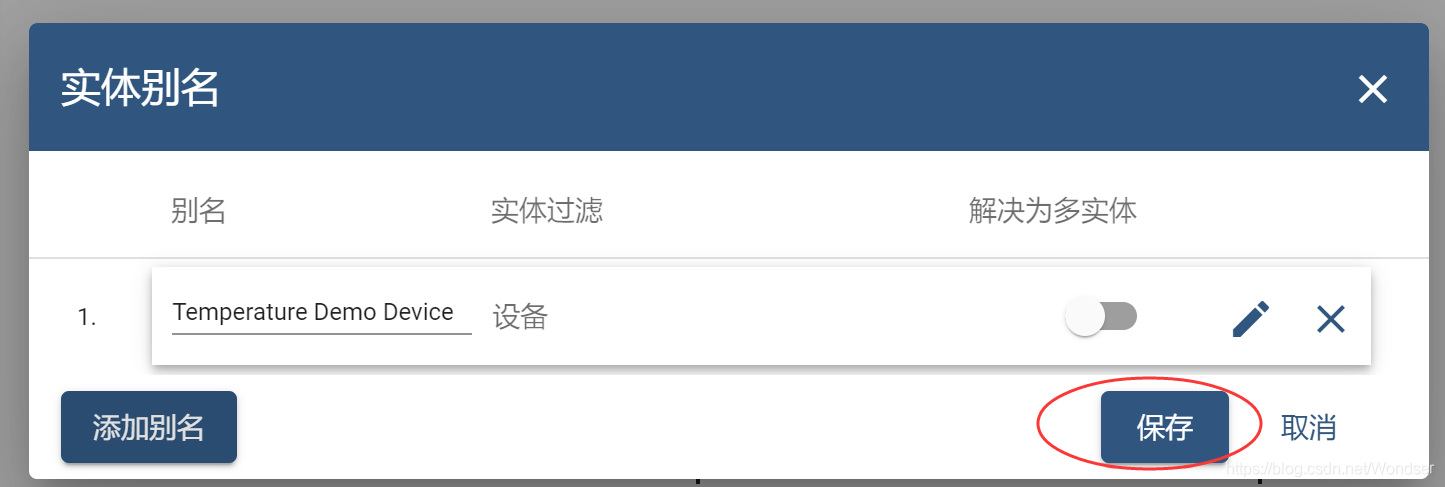

添加完成后點擊保存，
添加部件并系結設備
-

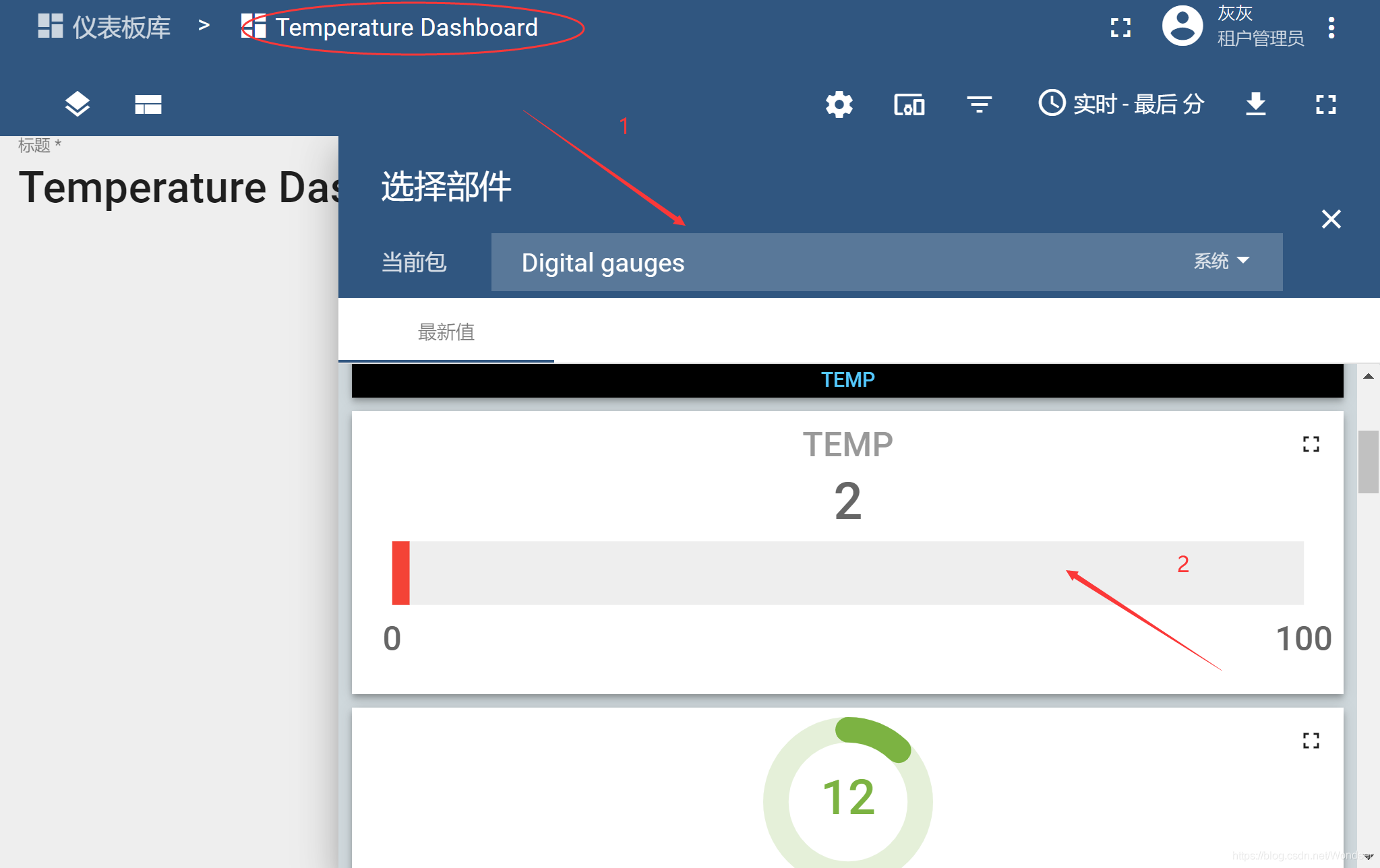

在儀表盤點擊添加新的部件，選擇一個最新值部件，如圖：
-

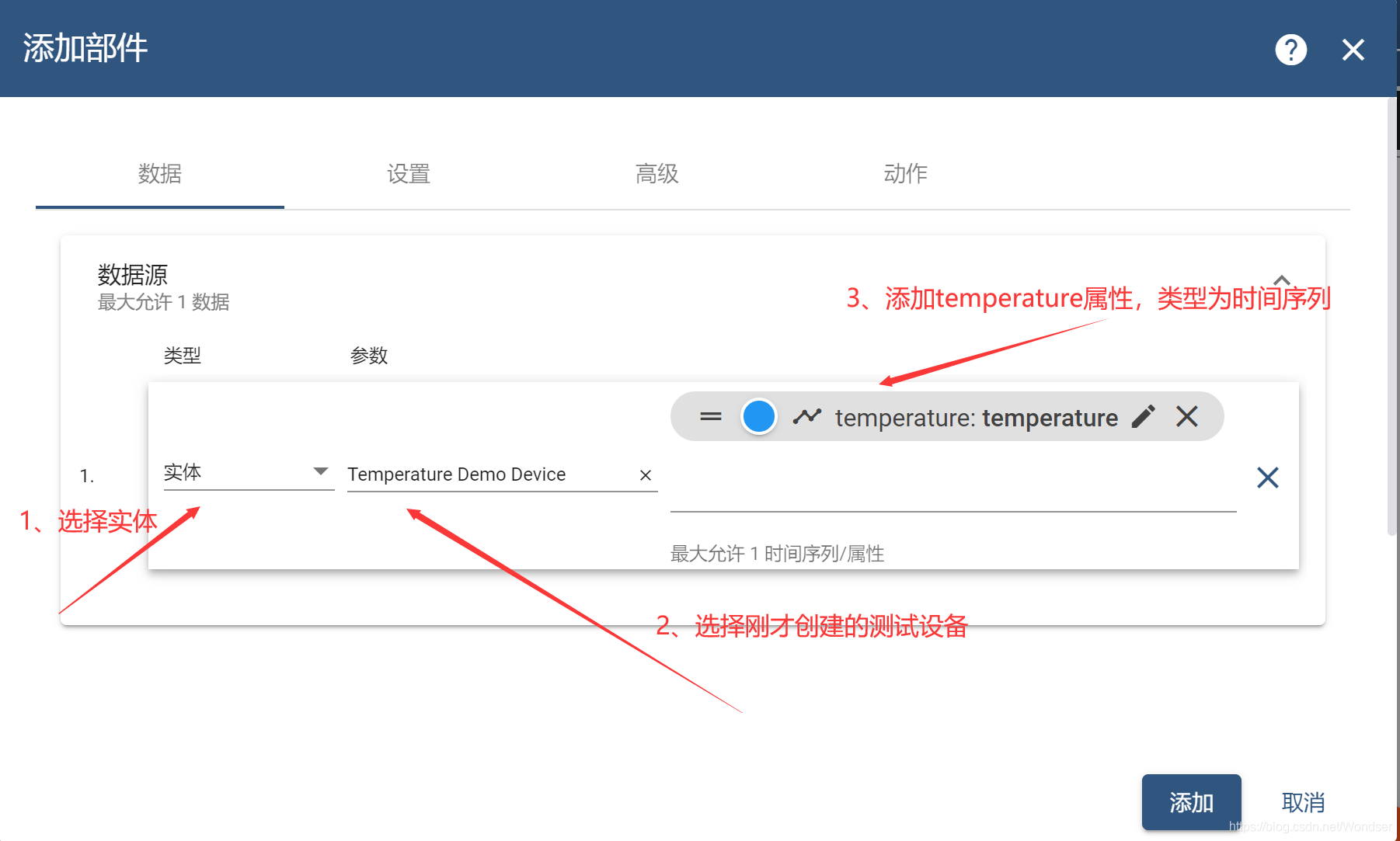

選擇部件后，會彈窗設定部件的資料和其他屬性，要實作部件和設備系結，則需要安裝下面步驟配置資料，配置完成后點擊“添加”按鈕，
-

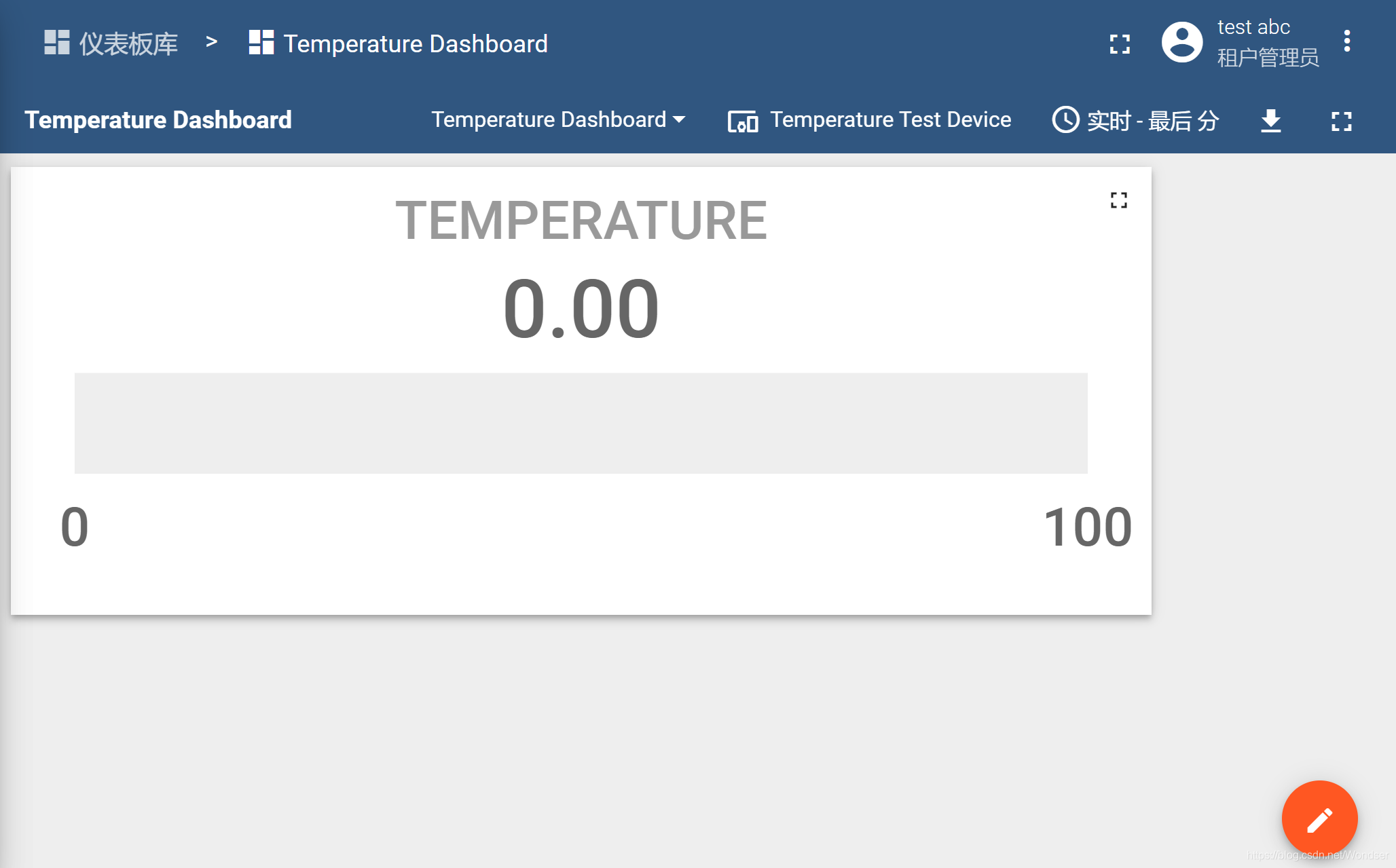

添加完部件并系結設備后的效果：
發送設備資料測驗
部件系結設備后，我們需要測驗下設備資料是否可以正常在部件上顯示，因此，我們使用mqttbox模擬設備發送資料，并觀察儀表盤的顯示結果，

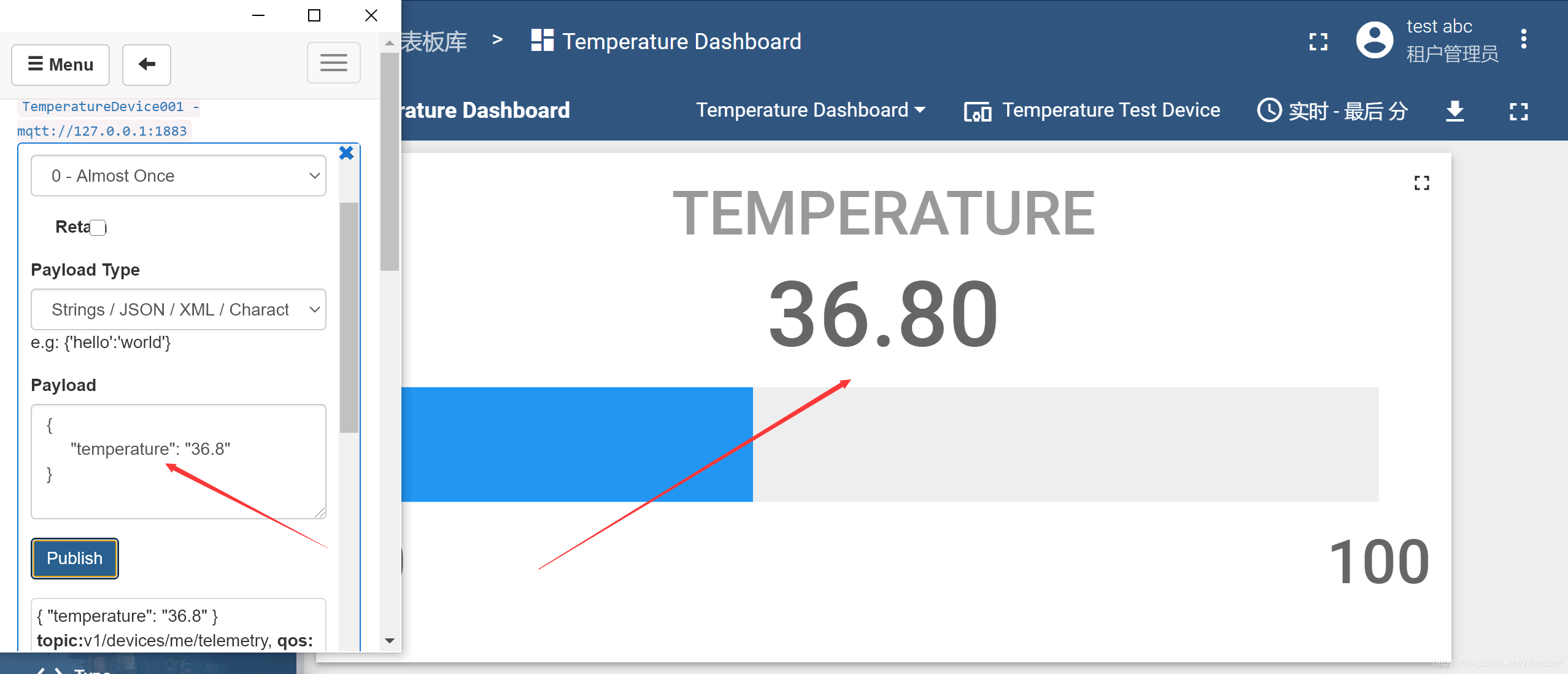

- MQTTBOX創建Temperature Test Device設備的連接，并發送設備遙測資料，如圖：

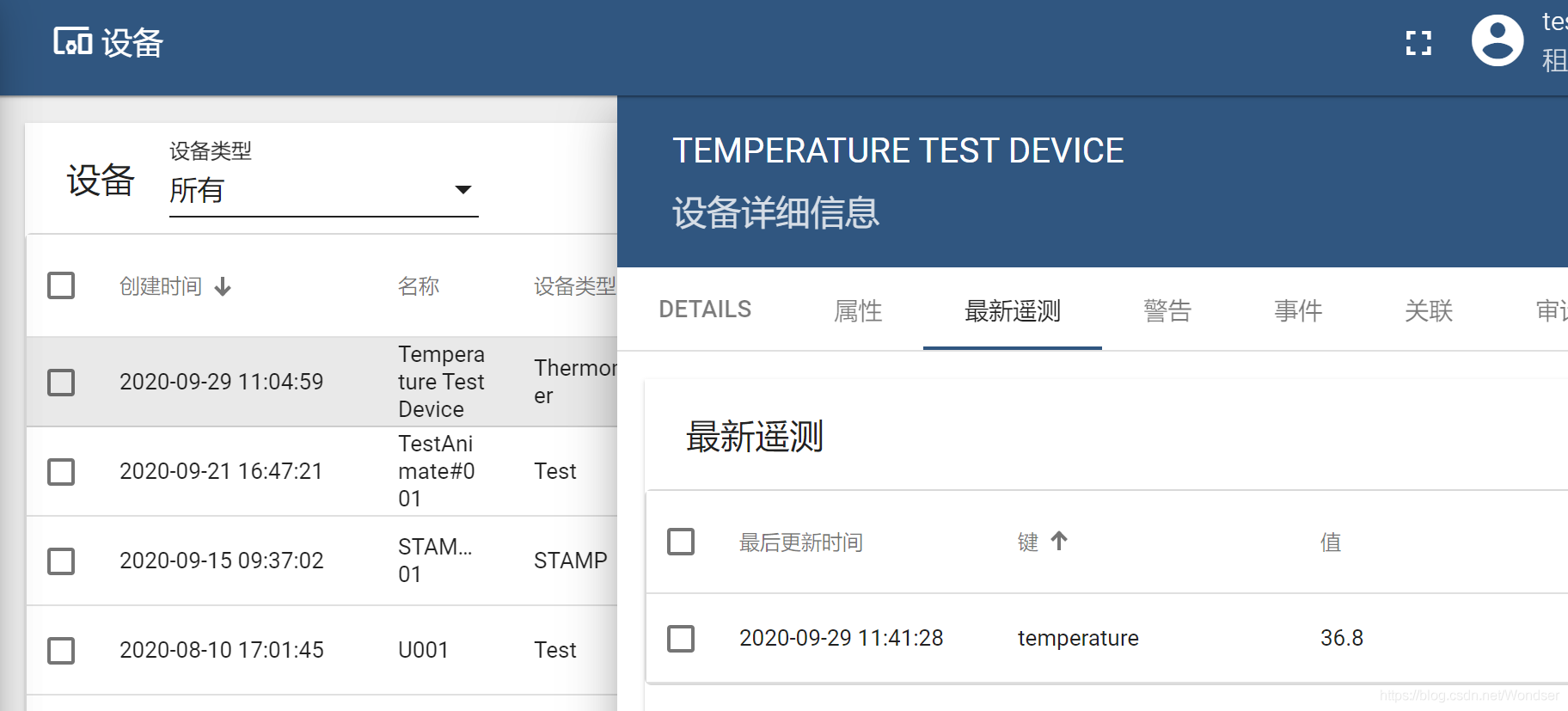

測驗結果符合預期，模擬設備的資料和儀表盤的顯示一致，
