Image Retargeting
影像縮略圖、影像重定向
前言
這篇文章主要對比DL出現之前的幾種上古演算法，為了作為DL方法的引子而存在，順便博客也該更新點新內容上來了，這篇博文就是介紹了我最近在玩什么，
本文方法
傳統的方法主要有三種：Resize（拉伸、收縮）、Crop（裁剪）和Seam Carving（接縫裁剪），
其中接縫裁剪這個演算法挺好玩的，論文參見 Seam Carving，截止本篇博文，被參考次數是1914次，可以說是很經典的文章了，
該論文實作的效果圖：
本文用到的python庫
三種演算法的對比由python實作，python版本為python3.8，對應下列依賴庫版本為conda直接安裝，不同版本請注意自己改動部分介面，
opencv 用于影像處理
scipy 用于影像卷積
notebook 提供環境
matplotlib 用于影像顯示
tqdm 用于進度顯示（可不用 主要是因為SC演算法太慢了 會讓人覺得程式卡了
numpy 用于輔助opencv
具體參考代碼如下：
import cv2
import matplotlib.pyplot as plt
import numpy as np
from scipy.ndimage.filters import convolve
from tqdm import trange

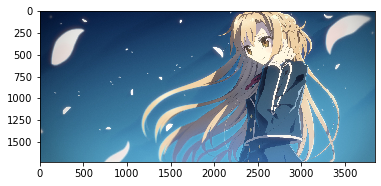

影像的讀入
都有opencv了，還用問么？

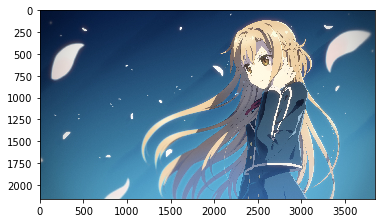

img = cv2.imread('test1.jpg')
imshow(img)
img.shape
影像的顯示
其中imshow()函式是自己定義的，用于顯示處理結果和處理程序的中間影像，這樣就方便在notebook中查看了，需要注意的是opencv存盤影像的格式和PIL不太一樣，為bgr，需要轉換，
def imshow(img):
if (len(img.shape) == 2) :
plt.imshow(img)
plt.show()
return
b,g,r = cv2.split(img)
img_rgb = cv2.merge([r,g,b])
plt.imshow(img_rgb)
plt.show()
方法一：裁剪（Crop）
裁剪配合numpy的花式索引（別笑，這是正式名稱）即可實作，本質上就是對陣列的劃分，
假如限定螢屏寬度為900像素（因為一般用在手機、iPad等終端上，所以不限制高度），Resize的結果如下：
左側裁剪：
width = 900
height = img.shape[0]
crop = img[:height, :width]
imshow(crop)
居中裁剪：
width = 900
height = img.shape[0]
crop = img[:height, (img.shape[1] - width) // 2 : (img.shape[1] + width) // 2]
imshow(crop)
可以看出，裁剪方法完全沒有考慮影像的細節，簡單的裁剪帶來內容的嚴重丟失，優點是速度極快，幾乎不消耗資源，
方法二：縮放（Resize）
縮放也是使用opencv內置函式實作，
opencv提供了五種Resize方法：
INTER_NEAREST - 最鄰近插值
INTER_LINEAR - 雙線性插值 默認
INTER_AREA - resampling using pixel area relation.
INTER_CUBIC - 4x4像素鄰域內的雙立方插值
INTER_LANCZOS4 - 8x8像素鄰域內的Lanczos插值
width = 900
height = 600
resize = cv2.resize(img, (width,height))
imshow(resize)
可以看出，縮放方法造成了影像的失真，而且是嚴重失真，其優點也是速度極快，幾乎不消耗資源，
方法三：接縫裁剪（Seam Carving）
這是本文重點介紹的演算法，主要思想是影像總有一些不重要的列，將其洗掉比洗掉隨機的列或者重新填充要更保留影像的細節部分，同時確保影像整體不嚴重失真（這里的列不是陣列意義上的列，是影像中八聯通的一條線，即一條接縫），
步驟一：獲取影像的能量圖：
能量圖就是影像的邊緣啦，相當于影像的細節，這里使用偷懶的卷積實作，

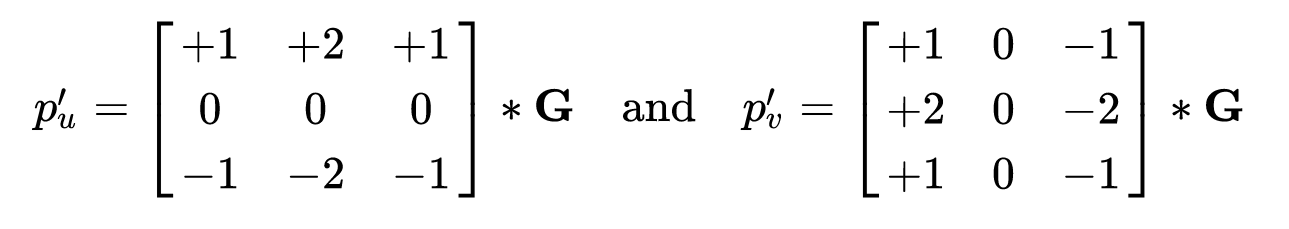

卷積核是這兩個：
def cal_energy(img):
filter_du = np.array([
[1.0, 2.0, 1.0],
[0.0, 0.0, 0.0],
[-1.0, -2.0, -1.0],
])
filter_du = np.stack([filter_du] * 3, axis=2)
filter_dv = np.array([
[1.0, 0.0, -1.0],
[2.0, 0.0, -2.0],
[1.0, 0.0, -1.0],
])
filter_dv = np.stack([filter_dv] * 3, axis=2)
img = img.astype('float32')
convolved = np.absolute(convolve(img, filter_du)) + np.absolute(convolve(img, filter_dv))
energy_map = convolved.sum(axis=2)
return energy_map

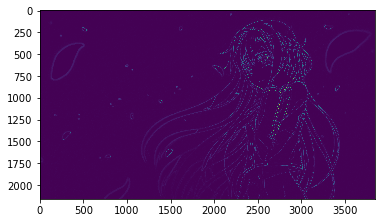

energy_map = cal_energy(img)
print(energy_map.shape)
imshow(energy_map)

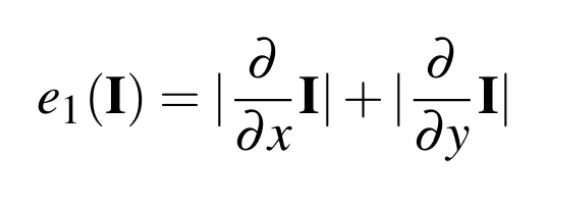

卷積核是兩個，分別從行和列上進行卷積操作，
這里是用了偷懶的卷積操作，對影像所有像素點做卷積運算，相當于如下C艸代碼：
Mat compute_score_matrix(Mat energy_matrix)
{
Mat score_matrix = Mat::zeros(energy_matrix.size(), CV_32F);
score_matrix.row(0) = energy_matrix.row(0);
for (int i = 1; i < score_matrix.rows; i++)
{
for (int j = 0; j < score_matrix.cols; j++)
{
float min_score = 0;
// Handle the edge cases
if (j - 1 < 0)
{
std::vector<float> scores(2);
scores[0] = score_matrix.at<float>(i - 1, j);
scores[1] = score_matrix.at<float>(i - 1, j + 1);
min_score = *std::min_element(std::begin(scores), std::end(scores));
}
else if (j + 1 >= score_matrix.cols)
{
std::vector<float> scores(2);
scores[0] = score_matrix.at<float>(i - 1, j - 1);
scores[1] = score_matrix.at<float>(i - 1, j);
min_score = *std::min_element(std::begin(scores), std::end(scores));
}
else
{
std::vector<float> scores(3);
scores[0] = score_matrix.at<float>(i - 1, j - 1);
scores[1] = score_matrix.at<float>(i - 1, j);
scores[2] = score_matrix.at<float>(i - 1, j + 1);
min_score = *std::min_element(std::begin(scores), std::end(scores));
}
score_matrix.at<float>(i, j) = energy_matrix.at<float>(i, j) + min_score;
}
}
return score_matrix;
}
卷積之后的影像即為愿影像的能量圖，代表了影像的細節部分，即更鋒利的邊緣，該演算法認為平坦的部分能量更低，自己實驗一下就能明白，一方面有效保留了影像中的細節部分，另一方面可能造成演算法錯誤的洗掉了影像的重要部分，如雪白平坦的胸部等，
步驟二：獲取影像接縫
影像的接縫就是一個八聯通的線，每行有且只能選取一個像素，這里使用動態規劃，回溯法求解，dp轉移方程如下：
M(i, j) = e(i, j) + min{M(i - 1, j - 1), M(i - 1, j), M(i - 1, j + 1)}
def minimum_seam(img):
r, c, _ = img.shape
energy_map = cal_energy(img)
M = energy_map.copy()
backtrack = np.zeros_like(M, dtype=np.int)
for i in range(1, r):
for j in range(c):
if j == 0:
idx = np.argmin(M[i - 1, j:j + 2])
backtrack[i, j] = idx + j
min_energy = M[i - 1, idx + j]
else:
idx = np.argmin(M[i - 1, j - 1:j + 2])
backtrack[i, j] = idx + j - 1
min_energy = M[i - 1, idx + j - 1]
M[i, j] += min_energy
return M, backtrack

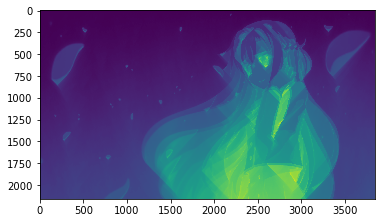

M, backtrack = minimum_seam(img)
imshow(M)
影像的接縫由dp求出，可以看出這個演算法是十分慢的，同時因為損失最小的接縫被刪掉后，該接縫涉及到的左右兩側的損失不能直接復用，必須重新計算，進一步減慢了演算法的執行速度，
步驟三：裁剪一列
接縫都求出來了，很明顯裁剪的那一列就應該是損失最小的接縫，洗掉方法使用numpy的黑科技argmin()，
def carve_column(img):
r, c, _ = img.shape
M, backtrack = minimum_seam(img)
mask = np.ones((r, c), dtype=np.bool)
j = np.argmin(M[-1])
for i in reversed(range(r)):
mask[i, j] = False
j = backtrack[i, j]
mask = np.stack([mask] * 3, axis=2)
img = img[mask].reshape((r, c - 1, 3))
return img

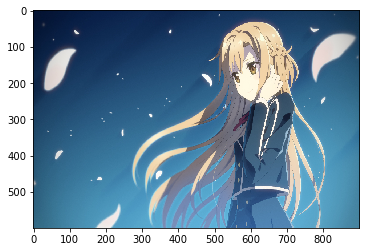

for i in trange(100):
one = carve_column(img)
imshow(one)
這里模擬洗掉影像中100列之后的情況，
最終步驟：按需裁剪影像
這里把函式引數改為縮放倍數，其實也可以寫為洗掉列數，都一樣，符合人類直覺即可，
def crop_c(img, scale_c):
r, c, _ = img.shape
new_c = int(scale_c * c)
for i in trange(c - new_c):
img = carve_column(img)
return img
crop = crop_c(img, 0.8)
imshow(crop)

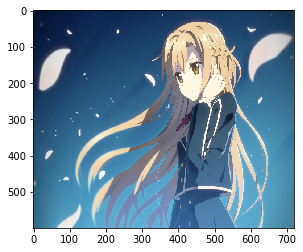

注意這張圖沒使用原尺寸進行運算，6小時實在難等，
6小時之后更新的圖片，縮小了20%，
可以看到，原影像在被接縫裁剪后，保留了本身的細節，未引入大面積失真，缺點是慢！慢！慢！測驗影像是一個4K的影像，運算洗掉一列需要30s，洗掉20%的列就是768列，總計用時6小時！這樣處理圖片的速度估計沒人可以接受吧，
拓展：裁剪影像的行
很明確了，翻轉一下行不就變成列了，復用一下就ok，
def crop_r(img, scale_r):
img = np.rot90(img, 1, (0, 1))
img = crop_c(img, scale_r)
img = np.rot90(img, 3, (0, 1))
return img
crop = crop_r(img, 0.8)
imshow(crop)
影像效果，運行了三個小時，

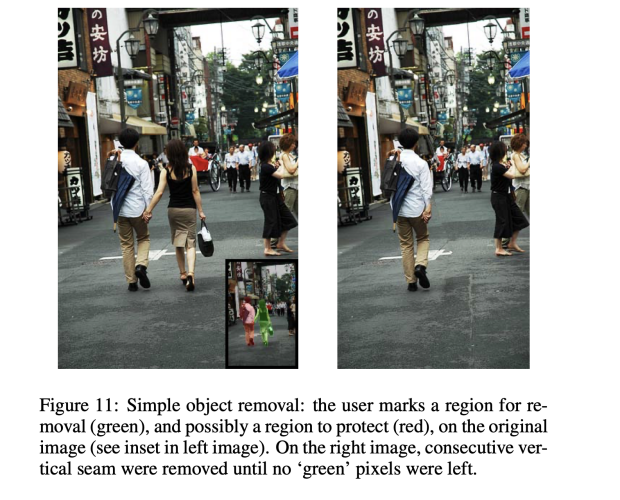

拓展：目標移除
理解了原演算法之后這就很容易理解了，將能量圖中需要重點保留的東西能量加高，需要洗掉的東西能量減低，利用蒙版（mask）即可快速實作目標移除的效果，這里直接貼原論文的效果圖嘍，
后言
根據保密協定，DL部分代碼暫不貼出，我才不會說我還沒看懂呢（
