1.網路層
資料路由，決定資料在網路中的路徑，
虛擬互連網路
①實際的計算機網路是錯綜復雜的；
②物理設備通過使用IP協議，屏蔽了物理網路之間的差異；
③當網路中的主機使用IP協議連接時，則無需關注網路細節；
④IP協議使得復雜的網路變為一個虛擬互連的網路；
⑤IP協議使得網路層可以屏蔽底層細節而專注網路層的資料轉發
⑥IP協議解決了在虛擬網路中資料報傳輸路徑的問題
2.IP協議

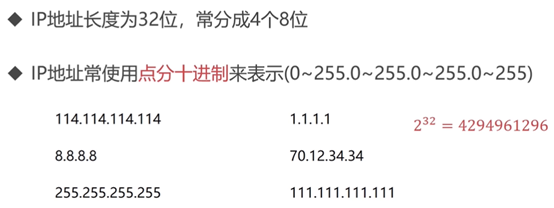

IP地址的長度和表示方式：

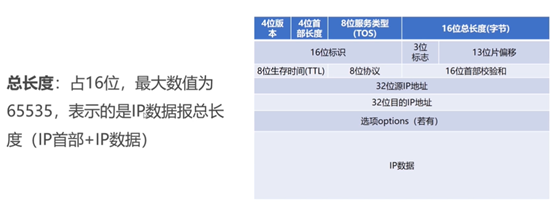

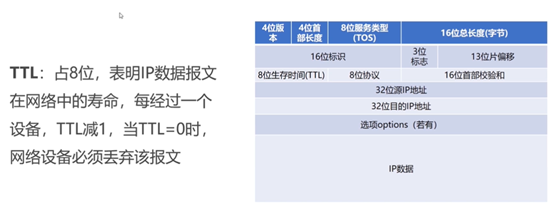

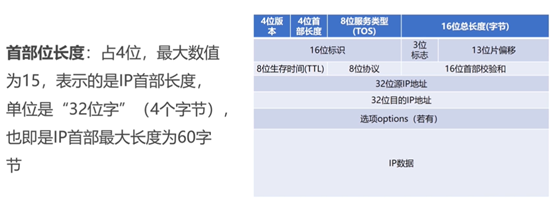

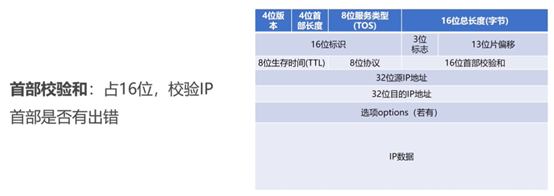

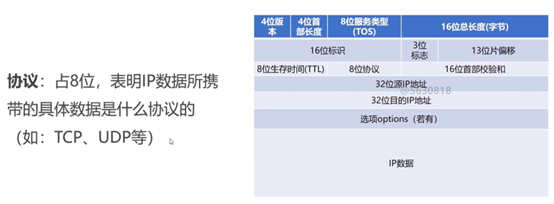

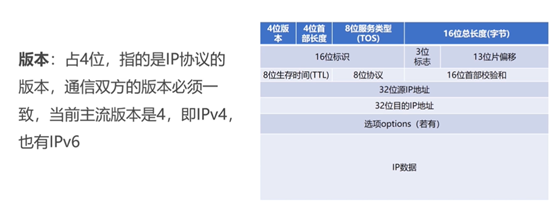

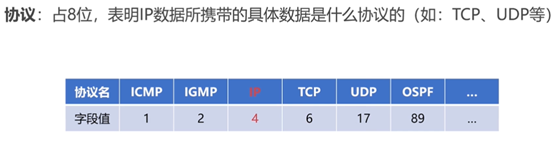

IP協議的頭部中的內容詳解如下：

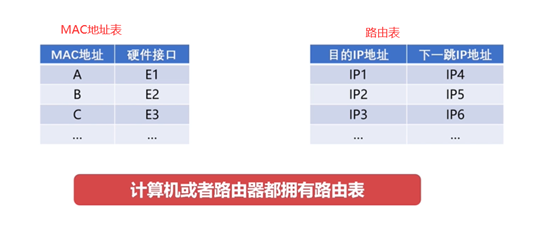

3.路由表

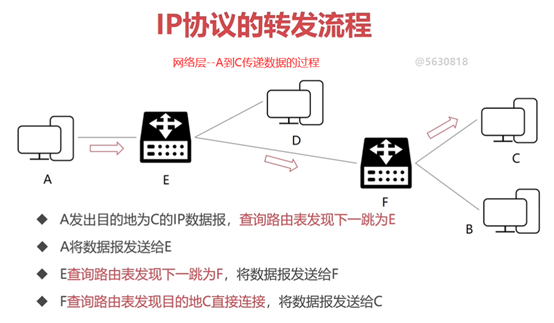

4.IP協議的轉發流程
上圖是僅從網路層的層次去看待IP協議轉發的程序的：
此程序中最重要的是路由表，通過查詢路由表可以得出下一跳的地址，

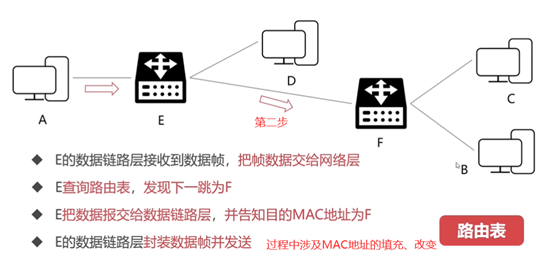

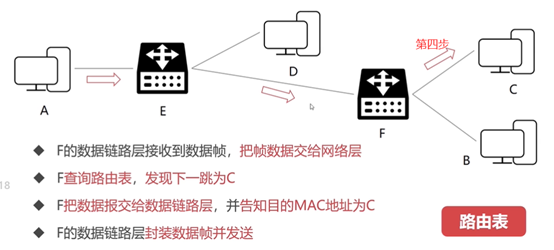

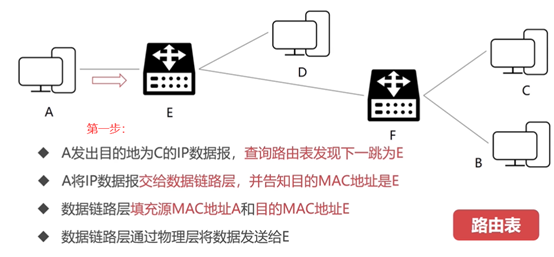

下面結合資料鏈路層和網路層來理解轉發的程序：
總結IP協議的轉發程序中：
1.資料幀每一跳的MAC地址都在變化；
2.IP資料報每一跳的IP地址始終不變；
5.ARP協議與RARP協議

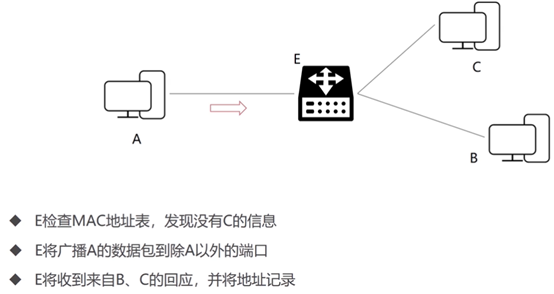

ARP協議概念：
ARP協議負責將網路層IP32的地址轉化為資料鏈路層MAC48位地址：

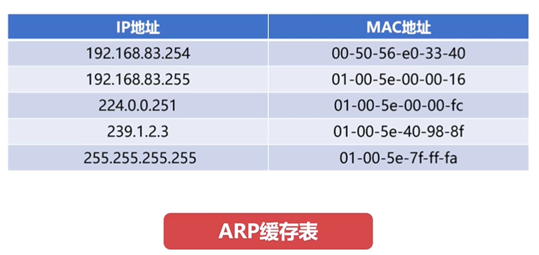

在傳輸的程序中涉及到如下的ARP快取表：
ARP快取表是ARP協議和RARP協議運行的關鍵；
ARP快取表快取了IP地址到硬體地址之間的映射關系；
ARP快取表的記錄并不是永久有效的，有一定的期限（由于IP地址會發生變化，隨著IP地址變化而變化）
傳輸程序中有兩種情況：

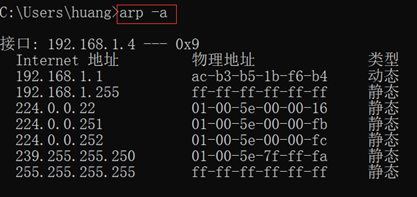

5.1.查看ARP與MAC地址的映射
Cmd命令：arp -a
6.RARP協議

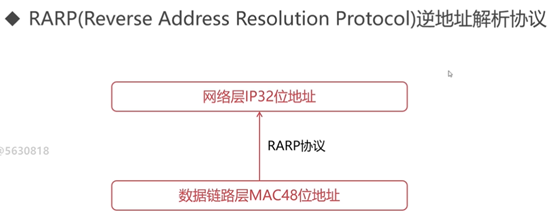

RARP協議概念：（與ARP協議做的相反的作業）---現在用的比較少
把MAC48位地址轉化為IP32位地址：

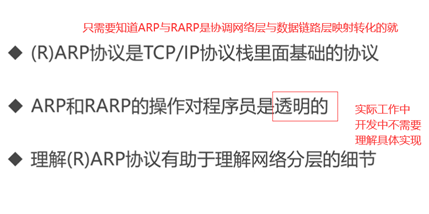

總結ARP與RARP協議：
7.IP地址子網的劃分

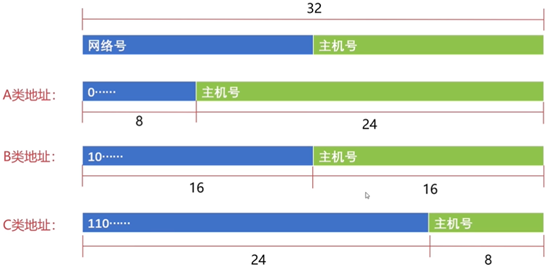

根據總長度32位，按照網路號的主機號的不同長度進行劃分：

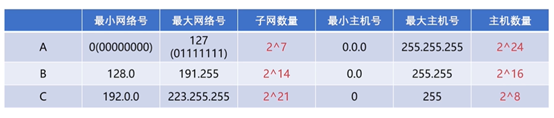

排除特殊的主機號和網路號之后：

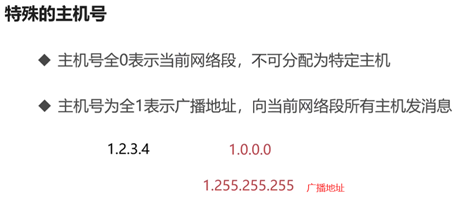

7.1特殊的主機號

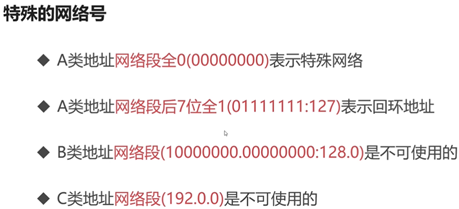

7.2.特殊的網路號

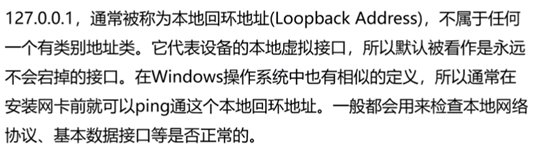

8.本地回環地址（127.0.0.1）

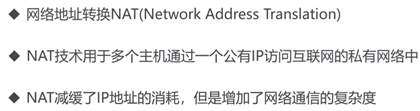

9.網路地址轉換NAT技術
主要是解決網路地址IPV4不夠用的問題，

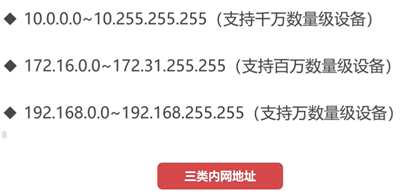

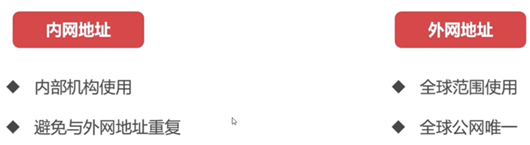

9.1.內網地址與外網地址：
內網地址主要是給內部機構所使用的，所以A公司與B公司可以使用一樣的內網地址，不會引起沖突，A家庭和B家庭也可以使用同樣的內網地址，
NAT就是解決內網中多個設備使用同一個外網IP來訪問外網服務的，

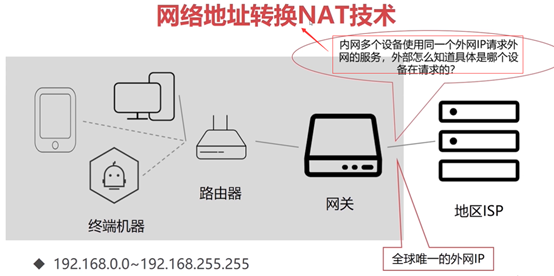

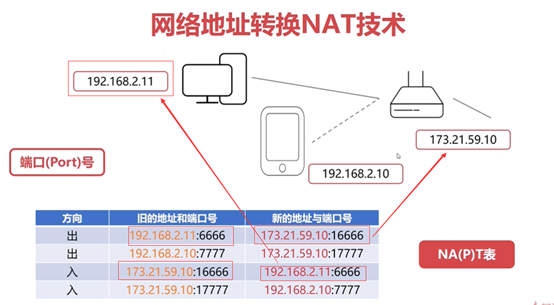

9.2.NAT地址轉換與外界進行通訊示意圖
10.ICMP協議
網路控制報文協議（Internet Control Message Protocol），ICMP協議可以報告錯誤資訊或者例外情況，

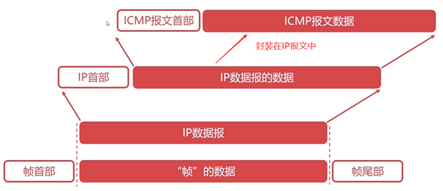

需要知道的是：ICMP協議是封裝在IP的資料報里面的，是通過IP協議來進行資料的傳輸的，主要進行網路中的傳輸錯誤以及例外的報告，

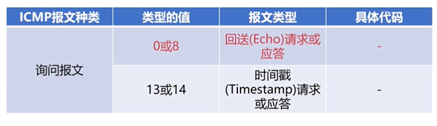

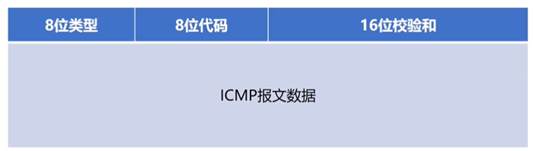

ICMP報文的首部：
10.1.ICMP協議的應用
①Ping應用 ②Traceroute應用
Ping應用：
具體使用ping ICMP協議的方式：

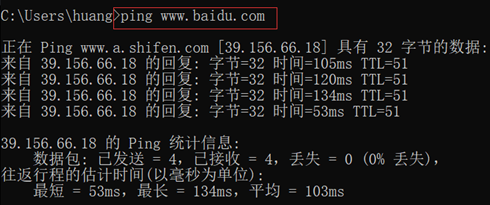

通常使用ping www.baidu.com類似這種命令來判斷網路狀況，是否通的
Traceroute應用：
可以探測IP資料報在網路中走過的路徑
Traceroute應用了TTL狀態，為TTL=0時，收集對端的IP地址資訊（ICMP終點不可達差錯報文）
實際應用：

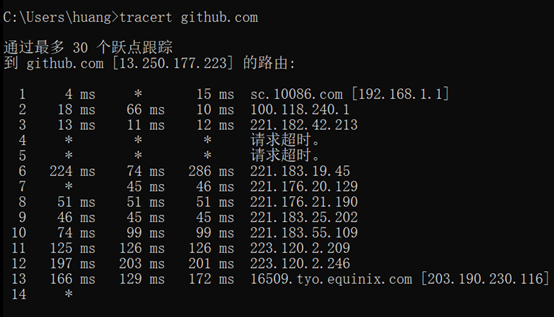

Cmd命令：tracert github.com
