1.設計主要參考的是firefly 的開發板設計
2.測驗了幾個關鍵的電源以及時鐘信號對比。

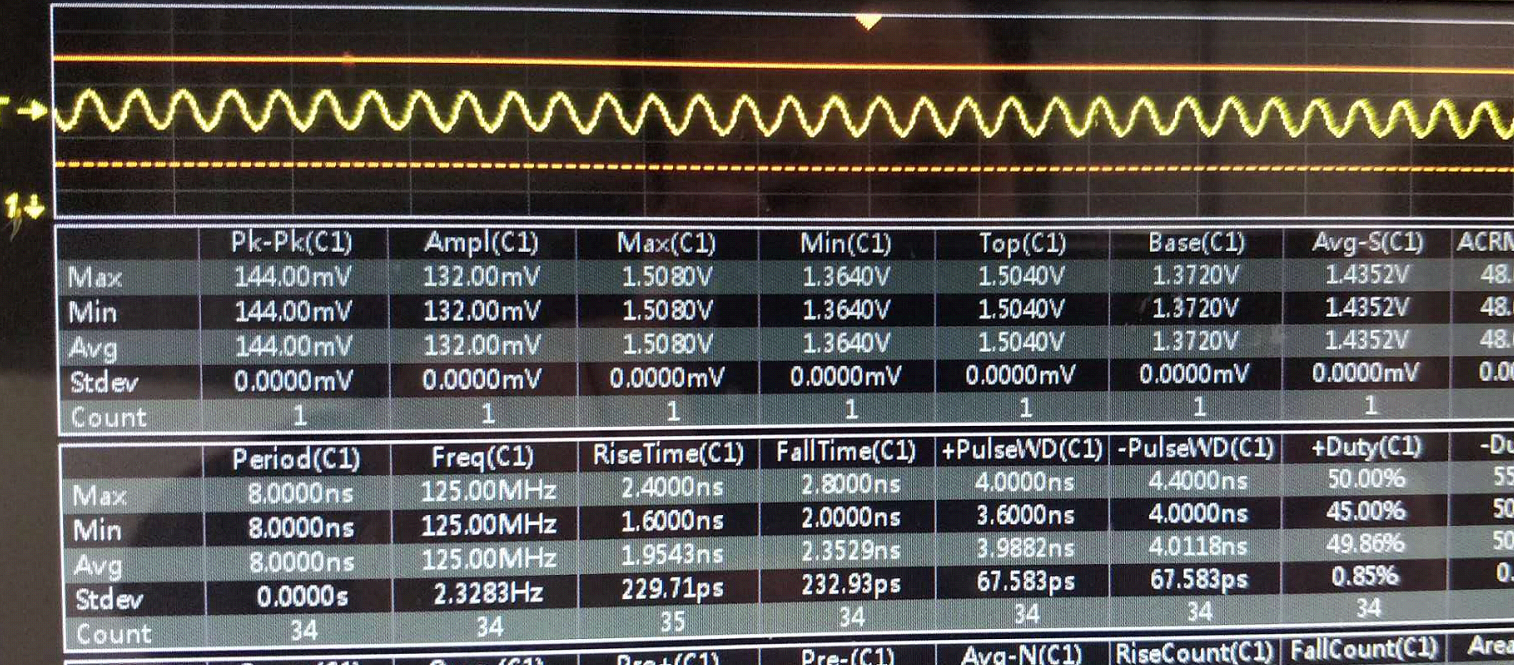

1.MAC_CLK:125M
2.REGOUT 輸出端端電壓：
3.REGOUT 輸出端經過2.2uH 電感后電源：
官方的電壓范圍是1.05V 最大不超過1.09V .測驗開發板上電源電壓為1.05 ，我設計的板子輸出偏高。不知道這里對千兆的傳輸是否影響很大。
其余rxl clk：25M hz 以及tx clk:125Mhz 輸出正常。插入網線后TXCLK 會測驗后會變為25Mhz.
Firefly 地址
http://www.t-firefly.com/product/rocrk3328cc.html
uj5u.com熱心網友回復：
建議樓主注意1.05V電源，電感可以改為10uH，接地電容可以多加幾個。測下電源噪聲，電壓幅值按要求來。這個電壓質量會影響丟包等等問題。
uj5u.com熱心網友回復：
目前設計完全抄錄官方的。這個1.05v ，你可以看下我的波形。偏高。難道與這個電感和濾波電容喲很大關系？uj5u.com熱心網友回復：
你抄的只是DEMO板的原理圖，layout也一樣的嗎？，電容的大小會影響，我驗證過。先保證硬體上信號符合要求，再去查軟體uj5u.com熱心網友回復：
電源的設計的注意點我已經按照datasheet 上來了，第一次設計電源問題已經遇到了，所以說這次設計側重注意了這個點，但是我有點很奇怪的地方是，我的REGOUT 輸出是穩定在1.07V 紋波在幾十MV.官方上面說明這個電源最高是1.09V 。這個1.05影響很大，我再去添加些電容看看。官方的沒有PCB 檔案，這個是ifconfig 回傳值，資料上看是有資料輸送的。
uj5u.com熱心網友回復：
測個網口眼圖看看，沒問題的話，應該是軟體上的問題了轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/145842.html
