深度學習《CNN架構》

摘要：今天來寫第一篇深度學習的博文，也是學習CNN的第一篇，
騷話一下：
今天是2020年10月1號，是祖國的71歲生日，也是傳統節日中秋節，而我由于作業的安排身在海外不得回家，懷念祖國的鄉土，倍加思念遠方的親人，
由于疫情，在這里哪里也去不了，只能好好學習，用學習來充實這八天假期，

一：CNN的靈感起源

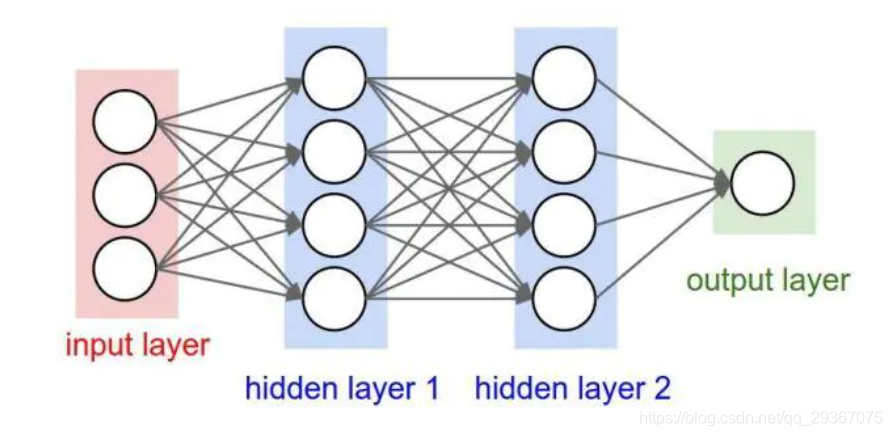

也許CNN就是深度學習程序中的必須且最基礎的網路結構了，下面我們先來回顧下傳統的神經網路的網路結構，

每一層的節點都是和前一層或者后一層的每個節點都是相連接的，分為輸入層，隱藏層和輸出層，我們所學習的CNN在層次結構和層次深度上都是發生了改變，但也是一種網路，是在傳統神經網的基礎上發展出來的一種新的網路，其靈感來自于腦神經，

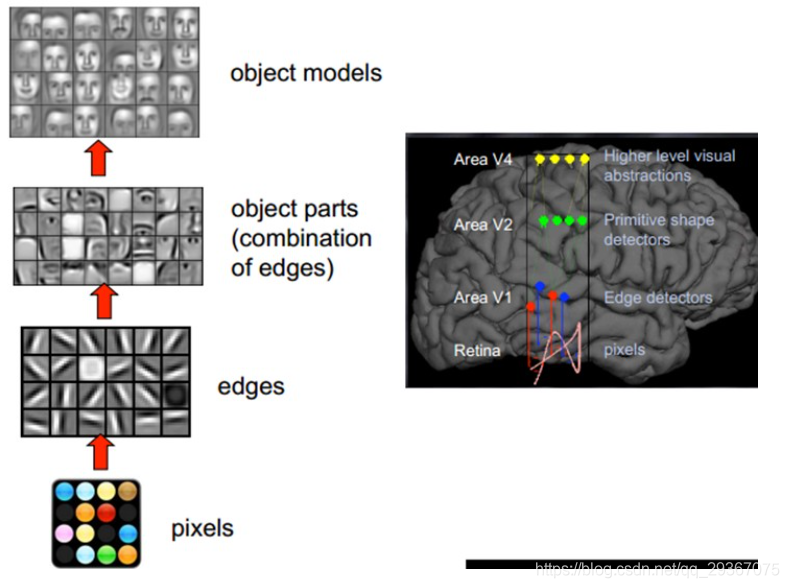

人類的視覺原理是這樣的：從原始的像素信號攝入開始，接著做初步處理（大腦皮層某些細胞發現影像的邊緣和方向），然后進一步抽象（大腦判定物體的形狀），然后進一步抽象（大腦進一步對物體進行識別），如下圖是一個人臉識別的例子：

我們的大腦視覺神經是逐層分級的，在最底層特征基本上是類似的，就是各種邊緣，越往上，越能提取出此類物體的一些特征（輪子、眼睛、軀干等），到最上層，不同的高級特征最終組合成相應的影像，從而能夠讓人類準確的區分不同的物體，
CNN的靈感就是來自于大腦神經細胞視覺分層處理，模仿人類大腦的這個特點，構造多層的神經網路，較低層的識別初級的影像特征，若干底層特征組成更上一層特征，最終通過多個層級的組合，最終在頂層做出分類，

也可以說是，我們看物體不是一上來就是全部，而是第一反應是看到了某個區域，再看到另外個區域，逐漸由多個區域拓展到整體，不斷抽取特征組合起來，最后發現視覺范圍內的所有資訊，

二：CNN的結構
上面我們提到了傳統神經網路的結構圖，我們可以建立不同維度的層次節點，通過前向傳播和后向傳播直接訓練出一個網路模型，

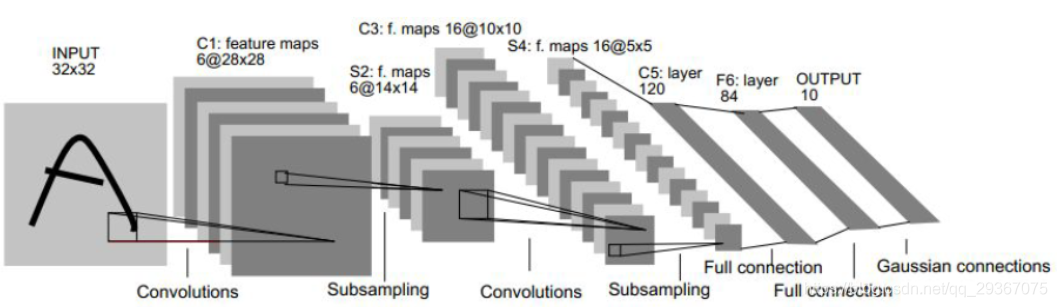

先來看看CNN的網路結構，以著名的先驅者網路LeNet-5網路為例，

其層次結構包含如下：
1）資料輸入層（input layer）
2）卷積計算層（Conv layer）
3）激活層（activate layer）
4）池化層（pooling layer）
5）全連接層（Fully connection）
6）損失層（softmax loss layer）

我們可以發現，傳統的神經網路存在于CNN的最后一層結構，也就是CNN在傳統的神經網路前加了很多其他的不同的層次結構，下面我將分別進行描述各個層次，

三：資料輸入層
CNN主要運用于影像的處理，這里的資料輸入主要是對影像進行一些預處理，比如我們常見的二值化處理，灰度化處理，去均值化處理，PCA降維處理（保留主要特征），還有一些歸一化（去除由于各個維度的范圍差異帶來的干擾）的處理，甚至我們的影像還可以保留RGB三色通道也是可以，
根據自己的設計，設計出一些其他的預處理細節，還比如統一尺寸大小等，

四：卷積計算層
至于卷積的含義，以及在連續資料的卷積和離散資料的卷積概念和公式我就不說了，不清楚的化請自行百度，我就直接上程序，直接給出影像的卷積，這一層也是非常重要的概念，CNN的名字也是來源于此，所以這里會多講一些，
至于對影像的卷積操作，可以參考上一篇發的相關文章《影像卷積》，
這里需要對卷積層注意幾個問題，

1）維度表示問題
2）Padding問題
3）Stride問題

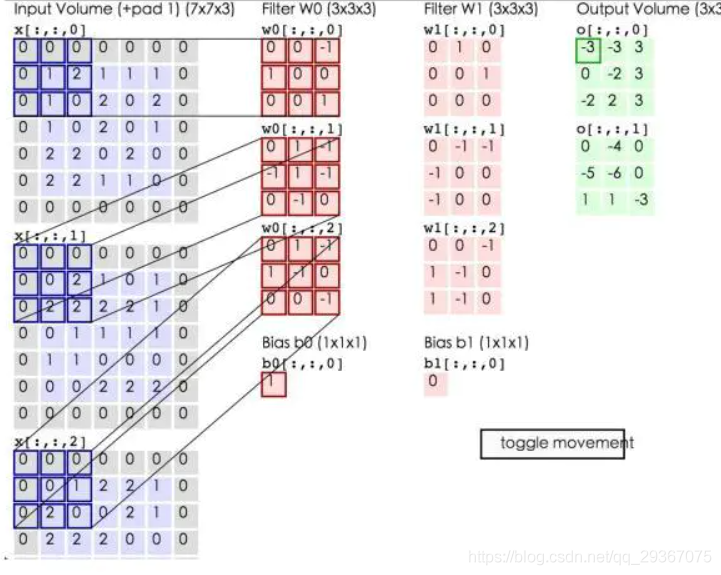

下面我通過這個示例圖來進行詳細說明：

用上圖來表示一下，我們先來一些定義：
1：Input_channel：[N, W, H, C]
N：輸入層的影像個數
C：輸入層的每個影像的通道數，比如每個彩色影像的RGB三通道
W：輸入層影像的寬度
H：輸入層影像的高度
如上圖：輸入層僅一個影像，維度可表示為[1,7,7,3]

2：Kernel_ channel：[M, W, H, C]
M：卷積個數，這kernel也可以叫做過濾器Filter，
C：每一個卷積的通道數，這個需要和輸入層的每個影像的通道數保持一致，
W：kernel的寬度
H：kernel的高度
某個輸入層影像Img和某個卷積kernel_K 做卷積，因為通道相同，于是將對應的通道進行卷積再相加就可以得到一個輸出影像X，X作為該卷積的一個輸出，那么某個Img跟所有卷積對應的通道卷積再相加后會得到M個X的影像輸出，這些X就是該原始影像Img卷積后對應于輸出層的新的通道，輸出層的通道數就一共有M個，
該層卷積層全部完成后，輸出層的影像的個數是依然N，每個影像的通道數是M，至于輸出層影像的大小是多少，且看后續分析，
如上圖：卷積層有2個，每個卷積層3個通道，維度可表示為[2,3,3,3]

3：Bias：[M, 1, 1, 1]
M：和卷積個數一致，都是一個數字，或者是一個111的矩陣，分別對應于某個卷積核，當某個Img和某個kernel_K對應通道卷積后，再相加，還需要和這個Bias進行相加，作為影像的整體偏置，該引數可選，
如上圖：卷積層有2個，所以偏置也有兩個，維度可表示為[2,1,1,1]，分別對應于某個卷積核，

4：Padding：輸入層的影像外圍補0的層數，

5：Stride：在卷積程序中，kernel滑動的步長，

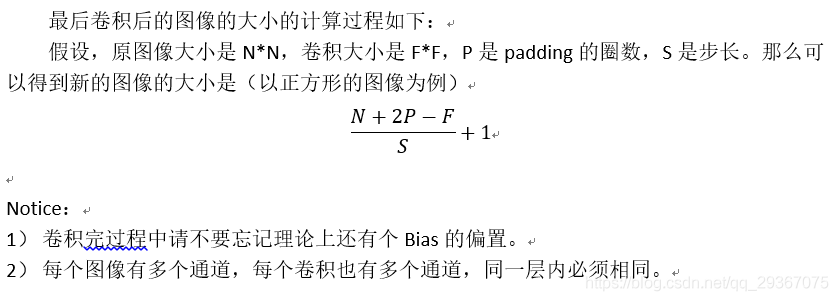

由于，卷積得到的影像的大小會有降低，如果那個讓影像大小降低的話，就可要使用padding技巧，邊界的填充，一般選擇補0進行填充，比如，32x32的影像，經過5x5的卷積，就得到了一個28x28的影像，因為我們沒法對原影像外層的像素進行卷積，因此，我們還可以對原影像進行補0操作，比如給影像外層補上2圈0，原影像變成了36x36，卷積后，依然是32x32的大小，記做P=2，P是補充的0的圈數，

Stride是步長的意思，也就是卷積核沒有刺激在原影像上的移動的步長，默認是1個像素，也可以設定為其他值，如果stride>1，那么得到的影像也會縮小大小，比如原影像32x32，步長為2卷積，那么得到的影像大小是16x16，記做S=2，S是卷積滑動的步長，

五：激活層
一層節點得到了輸入，如果要輸出傳遞給下一層網路之前，一定是需要一個激活層的，在我們學習過的傳統的神經網路也是經過見到的，那時候我們用的是sigmoid函式，其實有很多可選，
在DL中，我們可選的激活函式也有很多，在此我列舉了四個激活函式，

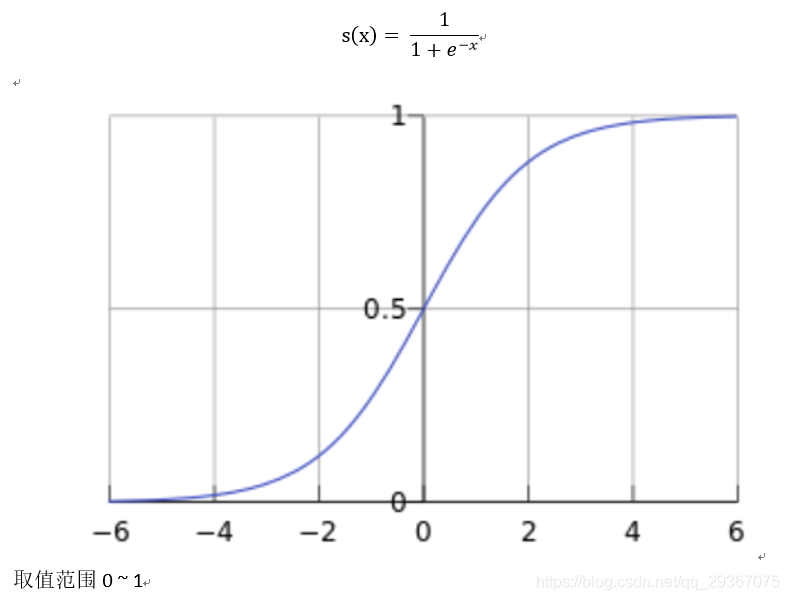

1）sigmoid函式

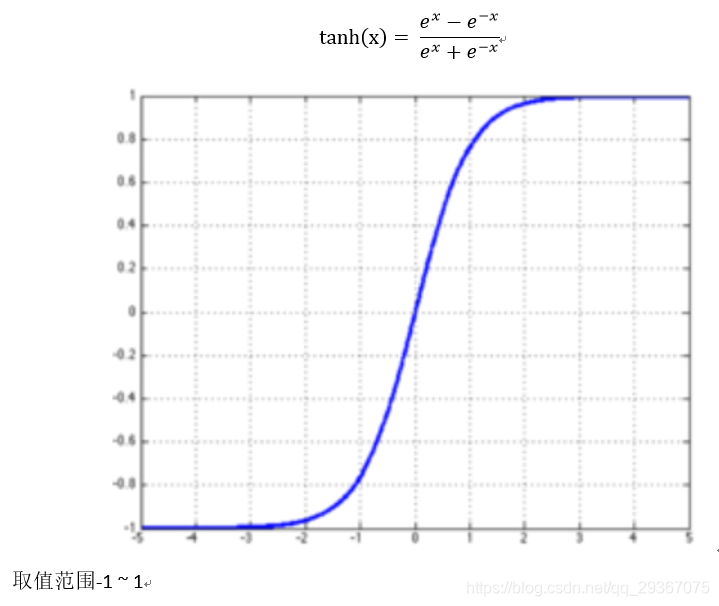

2）tanh函式

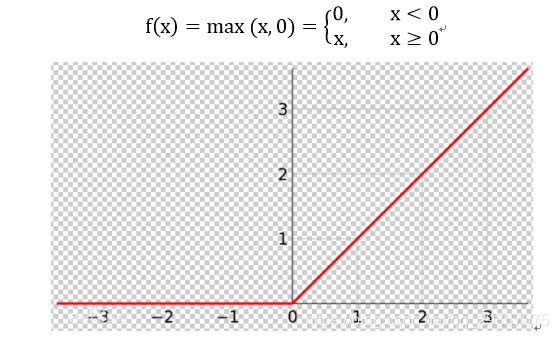

3）Relu（Rectified Liner Uint）函式

Relu具有求導容易，梯度下降時候計算快，且避免了前倆函式在網路深度很深的情況下的梯度消失的問題（淺顯的網路可以考慮繼續使用前倆激活函式），因此在深度網路中明收斂速度也會快，這個問題后面會講解，
其缺點就是 Relu的輸入值為負的時候，輸出始終為0，其一階導數也始終為0，這樣會導致神經元不能更新引數，也就是神經元不學習了，這種現象叫做“Dead Neuron”，為了解決Relu函式這個缺點，在Relu函式的負半區間引入一個泄露（Leaky）值，所以稱為Leaky Relu函式，

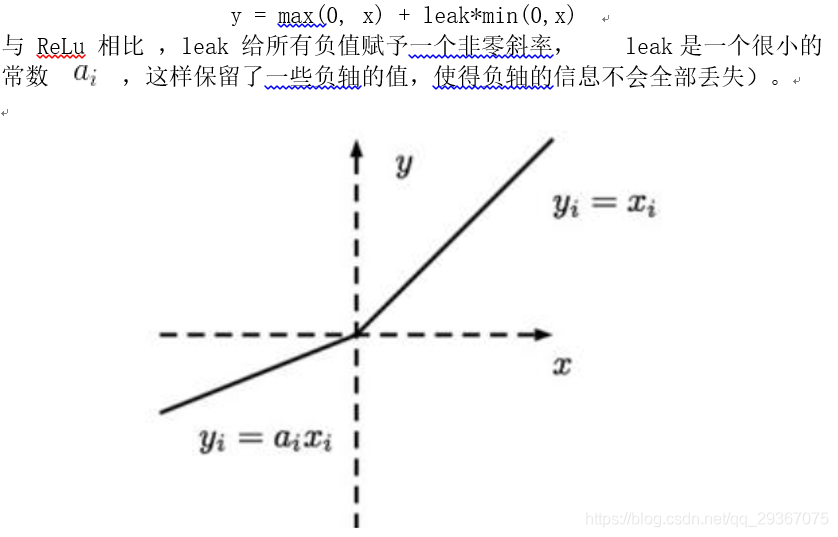

4）Leaky Relu函式

除此之外還有ELU【指數線性單元】、PReLU【引數化的ReLU 】、RReLU【隨機ReLU】等激活函式，這里不一一列舉，

ReLU是目前最常用的激活函式，

六：池化（Pooling）層
為了減少引數，CNN設計了一個采樣層，或者也可以叫做池化層，為了就是將上一層的輸入減少，引數也提取減少，主流的分下面三個

1）Subsample：下采樣，就是對上層影像進行隔行隔列采樣，這樣能原來影像縮小一倍，

2）MaxPooling：用一個F*F的視窗進行采樣，Stride也是設定為F，在每一個視窗內，取像素的最大值，作為輸出像素，

3）AvgPooling：用一個F*F的視窗進行采樣，Stride也是設定為F，在每一個視窗內，取像素的和計算平均值，作為輸出像素，

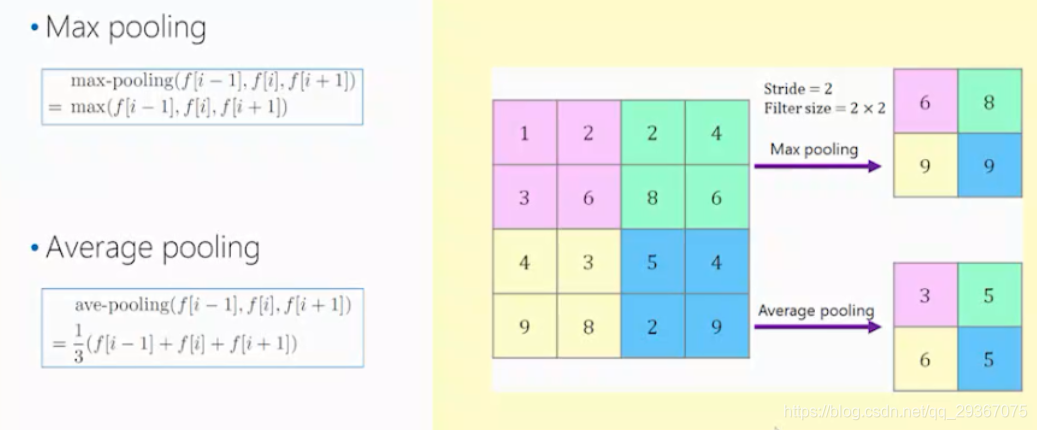

下面用一個視窗大小2*2，Stride=2的舉例，截圖自視頻，

七：全連接層（Fully Connection）
這一層跟傳統的神經網路一致，但是層次一般也不會特別深了，前面的大量的卷積，池化，ReLu層過后，基本已經提取了資料的特征，在FC層之前呢，都叫做特征提取層，FC層才叫做真的訓練分類層，這里的反向傳播演算法跟之前學習神經網路時候的推導基本是一樣的，都是需要求導的鏈式法則，從輸出層一層層反向傳播，具體求導這里先不自己說，后面會在PyTorch實踐中說明，

八：損失層
這個是CNN的最后一層，計算模型輸出和實際預期的差距和代價損失，這里介紹一種新的對分類問題的代價計算方式，softmax loss，這里會稍微詳細介紹下這個損失函式的計算方式和求導程序，分為分類和回歸兩種，

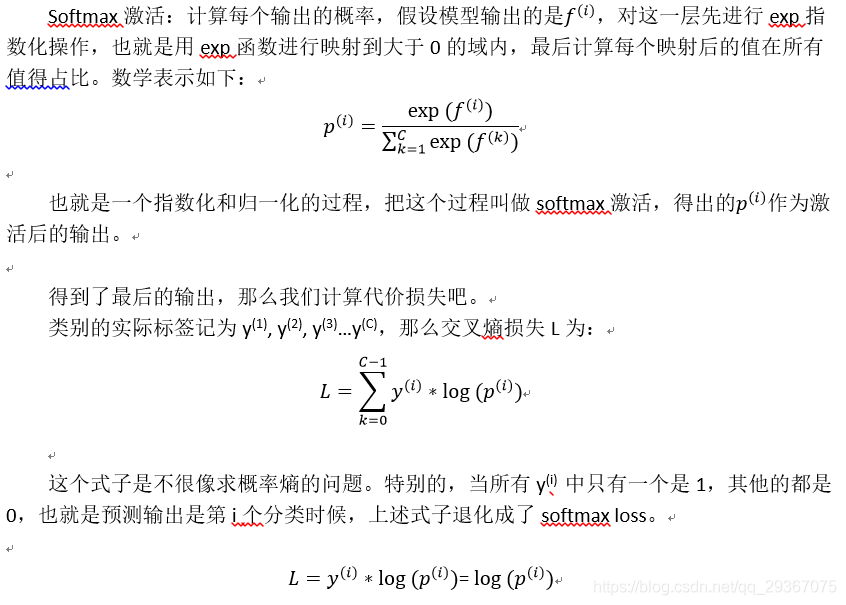

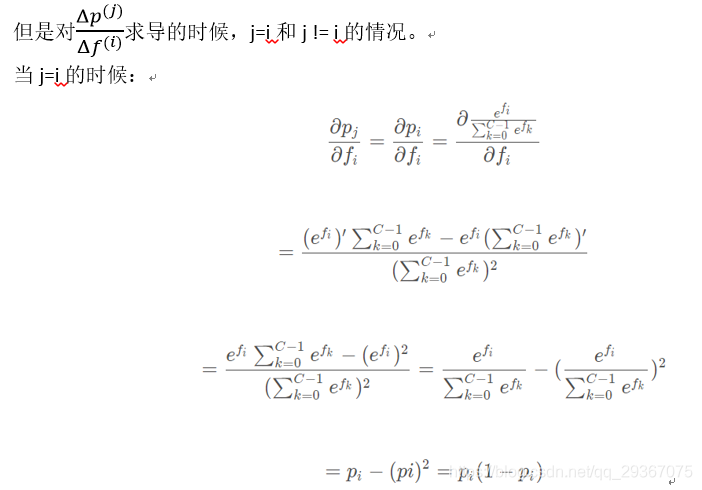

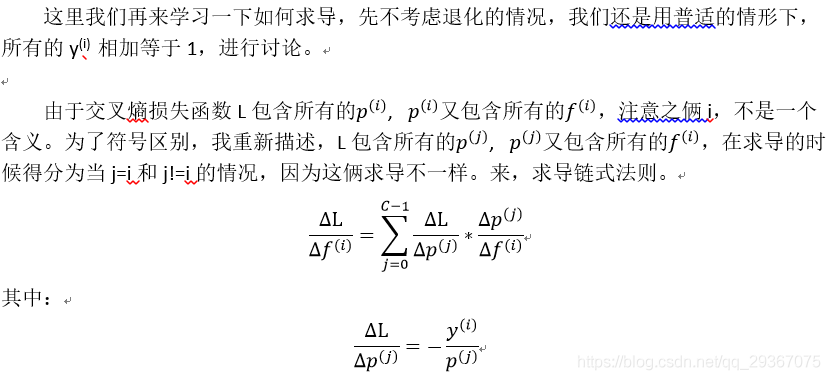

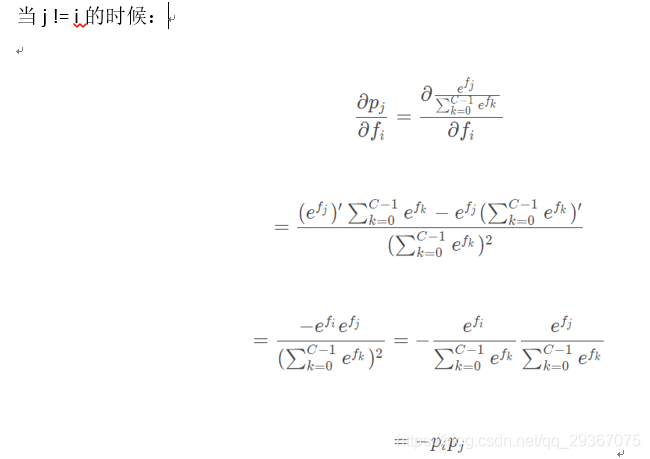

假設輸出層有C個輸出，在輸出層，暫時不設定激活函式，因為下面我們要討論的是softmax激活，我們希望在分類問題中，歸一化成概率描述，就是C個分類，我們希望得出每個分類的概率是多少，挑選出最大的那個概率作為分類結果，而且整個概率相加是1，看似還是很自然的，那么就有個歸一化的程序，來看看具體的具體計算吧，

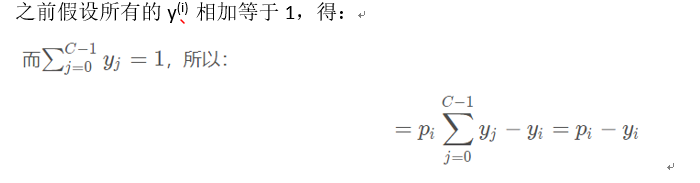

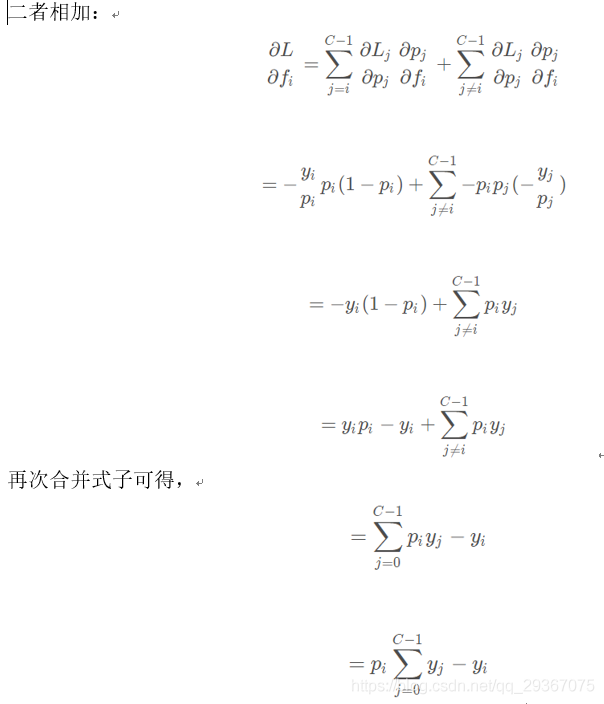

至此得到了，最后損失層的代價損失求導程序，在后面梯度下降程序的程序中是有用到的，

至于回歸問題的代價計算方式，還是使用平方差誤差的計算方式，

九：訓練程序
引數初始化：引數需要隨機初始化，隨機初始化到比較小的數，根據經驗，切記不要隨機初始化到0，不然每一層的每一個節點都會表現一樣，這樣是沒有意義的，

反向傳播，這里需要根據自定義的網路結構，數學工程，根據連發求導法則自行推匯出每個引數的偏導數，利用梯度下降來搞定，這個后面的文章我會詳細說明，因為梯度下降也有一些優化的技術，比如Batch梯度下降 / 隨機梯度下降 / mini-Batch梯度下降，momentum, RMSprop，Adam，學習率衰減等優化技術，這些我后面會專門寫一篇，

正則化技術：這是為了防止過擬合，這個后面我也會專門寫一篇詳細說明，這個一般情況下，L2正則化，之前也寫過，就基本足夠了，但是還有一個更為先進的方法，dropout方式，以及其他的一些防止過擬合的方式，

十：其他先進的技術
1）batch normalization
2）skip connection
3）group convolution
4）1*1卷積運用
這些內容不鋪開，依然是留給后續的文章講解，我不想讓一篇文章過于長了，

十一：經典的一些網路設計
著名的網路包括：LeNet5，AlexNet，VGG，ResNet，
這里依然留給后面再講解，希望能從別人的設計中汲取一些思想，哪怕一點點，
