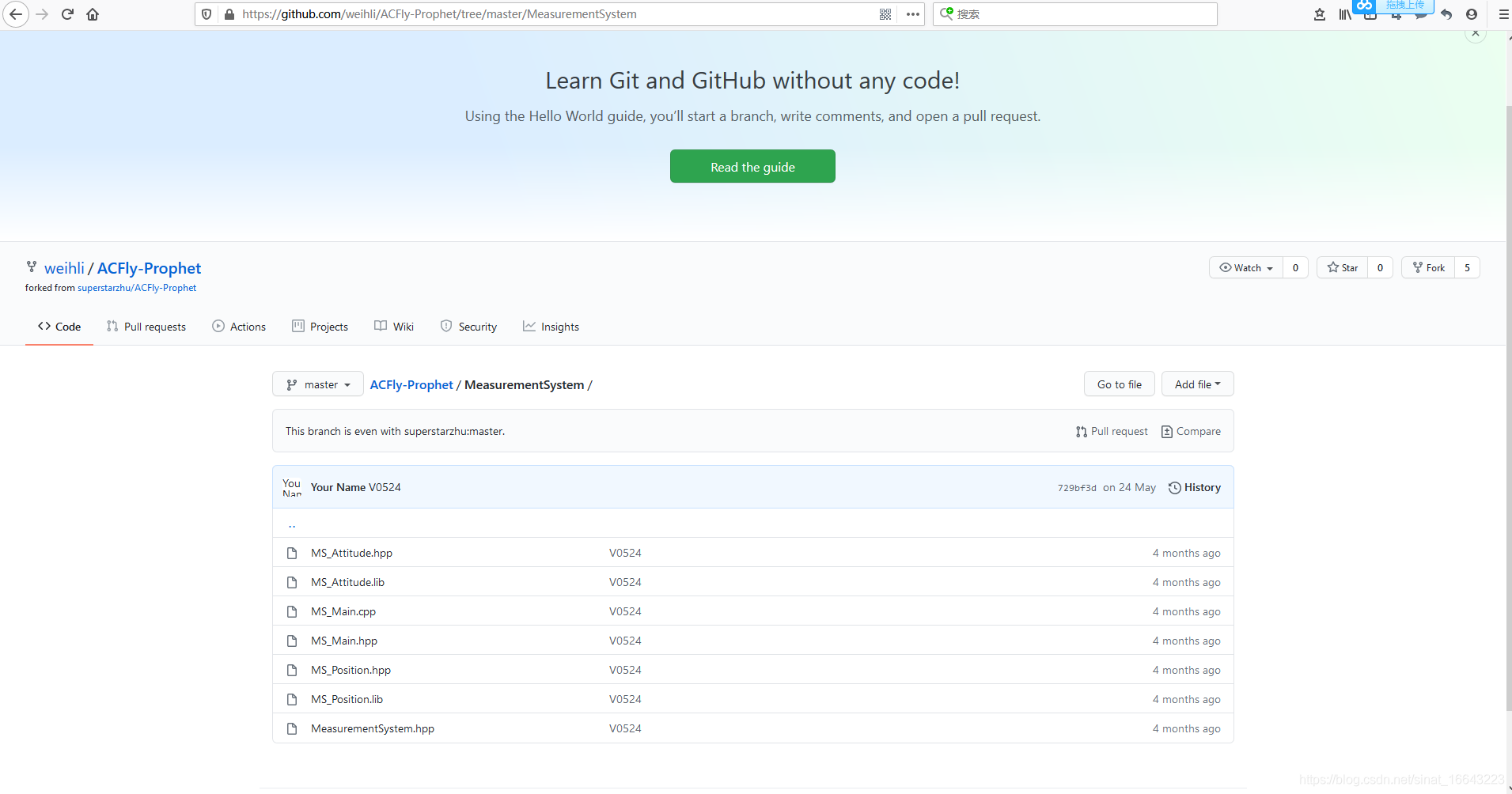

我覺得還是把ACfly的傳感器的邏輯弄清楚，這樣再去二次開發好一些。（折騰半天發現有很關鍵一部分沒有開源，怪不得找不到，這讓我很失望）

2020-10-03 15:44:21 其他

我覺得還是把ACfly的傳感器的邏輯弄清楚，這樣再去二次開發好一些，確實是這樣的，還是得真正搞清楚，不然弄不成，真正把他這個工程啃透，我先不說語法上，先邏輯上啃透，

他覺得二次開發簡單那是因為他對整個工程有了透徹的了解了，

一個剛來的人聽他講那二次開發還是會亂的，

acfly的基本邏輯是，你先把傳感器注冊上，然后它會有函式自動判斷你傳感器的資料質量如何，并選擇用什么傳感器，

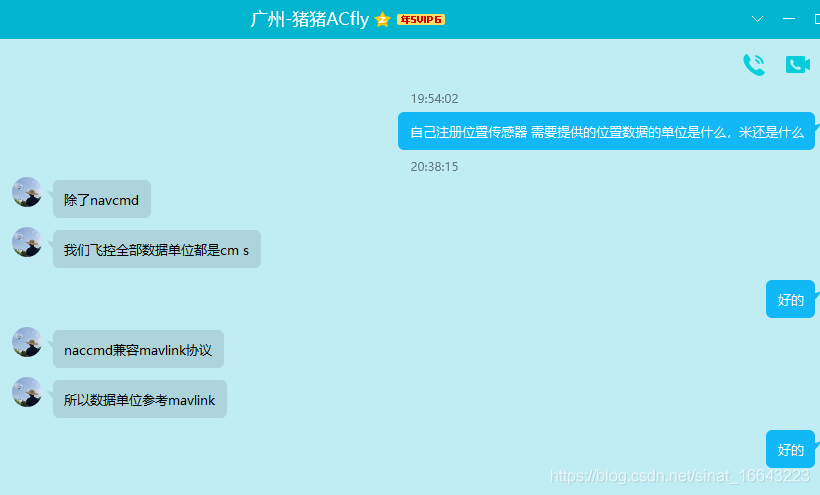

還有問題默認注冊的位置傳感器的資料單位是多少，

傳感器的處理邏輯都在sensor.c里面，包括像經緯度投影到平面，那幾種傳感器的資料怎么處理的看這個檔案就夠了，

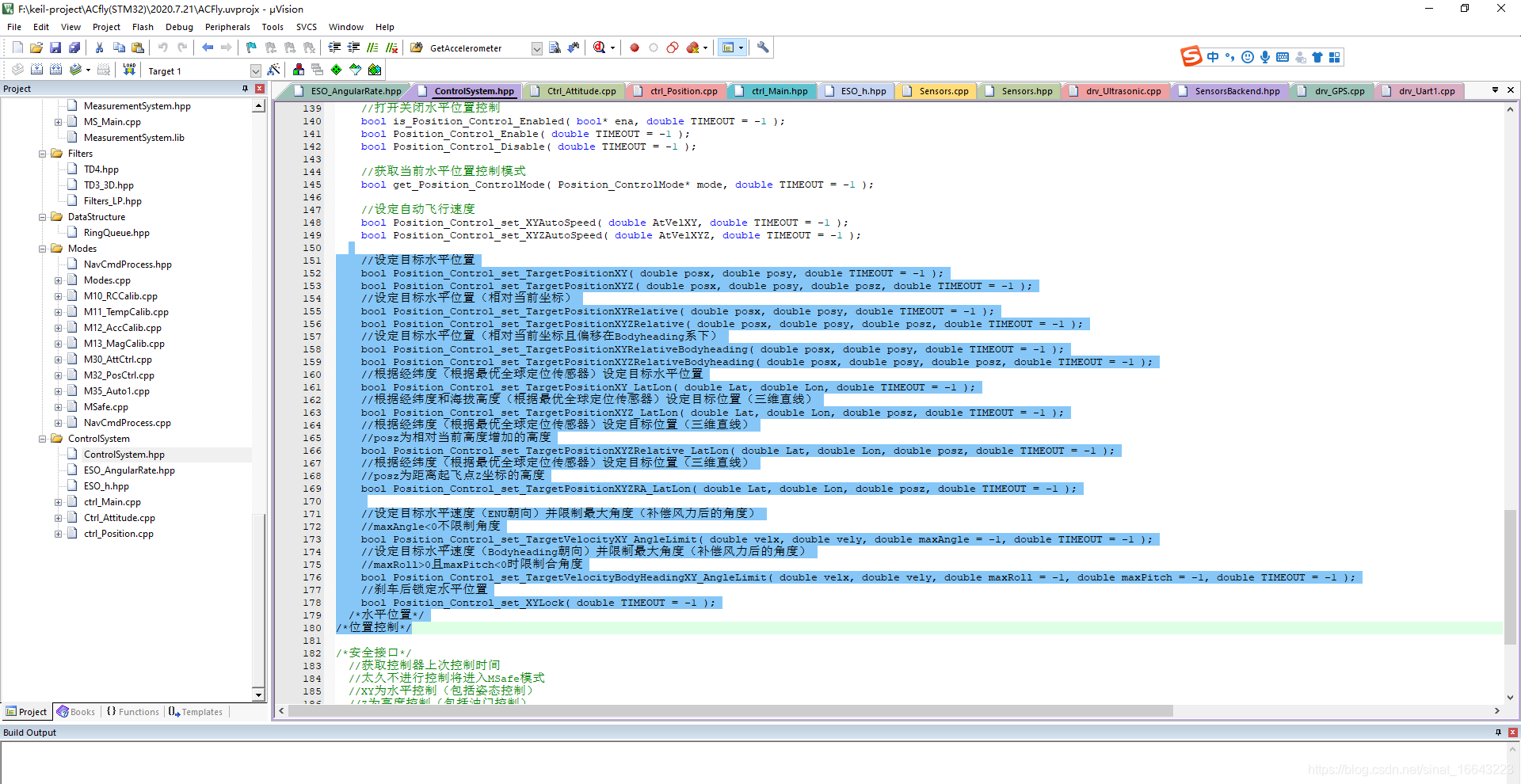

從contrlsystem.hpp這個檔案就可以看書ctrl_attitude.cpp和ctrL_position.cpp這兩個檔案里面有哪些函式，這也是那個華清老師說的，高手都是先看頭檔案，不然你直接看那兩個C++檔案幾千行，很亂的，ctrL_position.cpp是沒有單獨的頭檔案的，

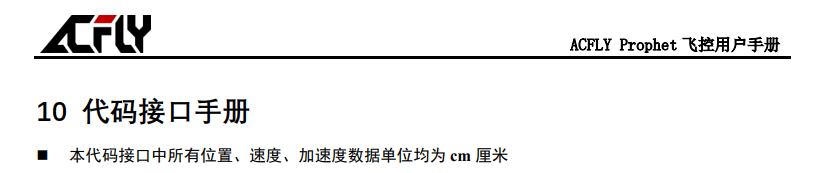

ACfly的用戶手冊里面也說了單位是cm

找到那個進行傳感器資料質量判斷，還有根據傳感器優先級進行傳感器選擇的函式，

我們這么來想，所謂傳感器的選擇實際是位置傳感器的選擇，姿態傳感器就是用IMU，不用選擇什么

位置傳感器無非就是在氣壓計，光流，超聲波，GPS，攝像頭這之間選擇，

所以只需要對位置傳感器進行判斷就可以了

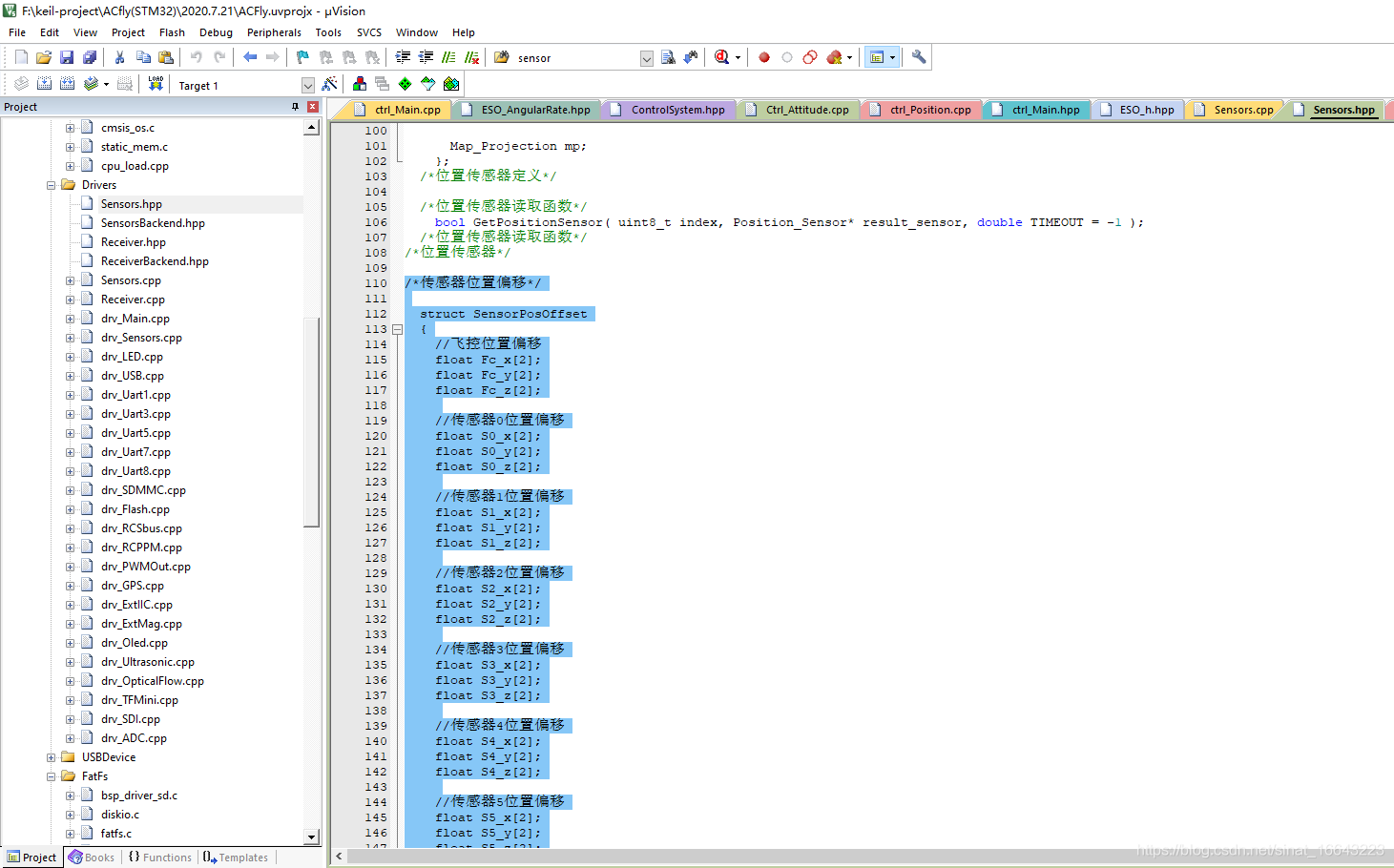

所以你在sensor.h里可以看到，有這么多個位置傳感器的偏移量，

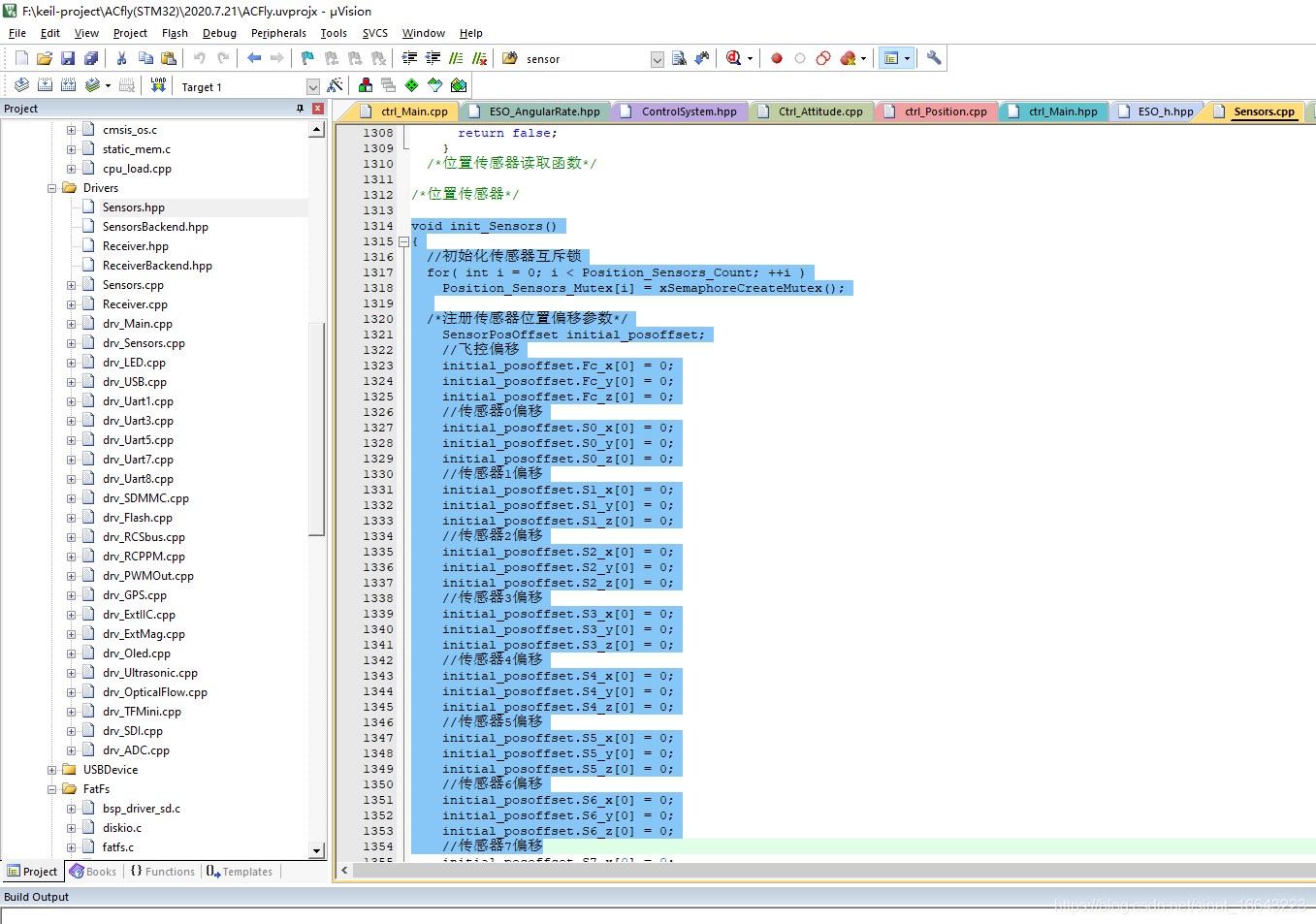

在sensor.cpp也可以看到

/*傳感器位置偏移*/

	struct SensorPosOffset
	{
		//飛控位置偏移
		float Fc_x[2];
		float Fc_y[2];
		float Fc_z[2];

		//傳感器0位置偏移
		float S0_x[2];
		float S0_y[2];
		float S0_z[2];

		//傳感器1位置偏移
		float S1_x[2];
		float S1_y[2];
		float S1_z[2];

		//傳感器2位置偏移
		float S2_x[2];
		float S2_y[2];
		float S2_z[2];

		//傳感器3位置偏移
		float S3_x[2];
		float S3_y[2];
		float S3_z[2];

		//傳感器4位置偏移
		float S4_x[2];
		float S4_y[2];
		float S4_z[2];

		//傳感器5位置偏移
		float S5_x[2];
		float S5_y[2];
		float S5_z[2];

		//傳感器6位置偏移
		float S6_x[2];
		float S6_y[2];
		float S6_z[2];

		//傳感器7位置偏移
		float S7_x[2];
		float S7_y[2];
		float S7_z[2];

		//傳感器8位置偏移
		float S8_x[2];
		float S8_y[2];
		float S8_z[2];

		//傳感器9位置偏移
		float S9_x[2];
		float S9_y[2];
		float S9_z[2];

		//傳感器10位置偏移
		float S10_x[2];
		float S10_y[2];
		float S10_z[2];

		//傳感器11位置偏移
		float S11_x[2];
		float S11_y[2];
		float S11_z[2];

		//傳感器12位置偏移
		float S12_x[2];
		float S12_y[2];
		float S12_z[2];

		//傳感器13位置偏移
		float S13_x[2];
		float S13_y[2];
		float S13_z[2];

		//傳感器14位置偏移
		float S14_x[2];
		float S14_y[2];
		float S14_z[2];

		//傳感器15位置偏移
		float S15_x[2];
		float S15_y[2];
		float S15_z[2];
	};

/*傳感器位置偏移*/

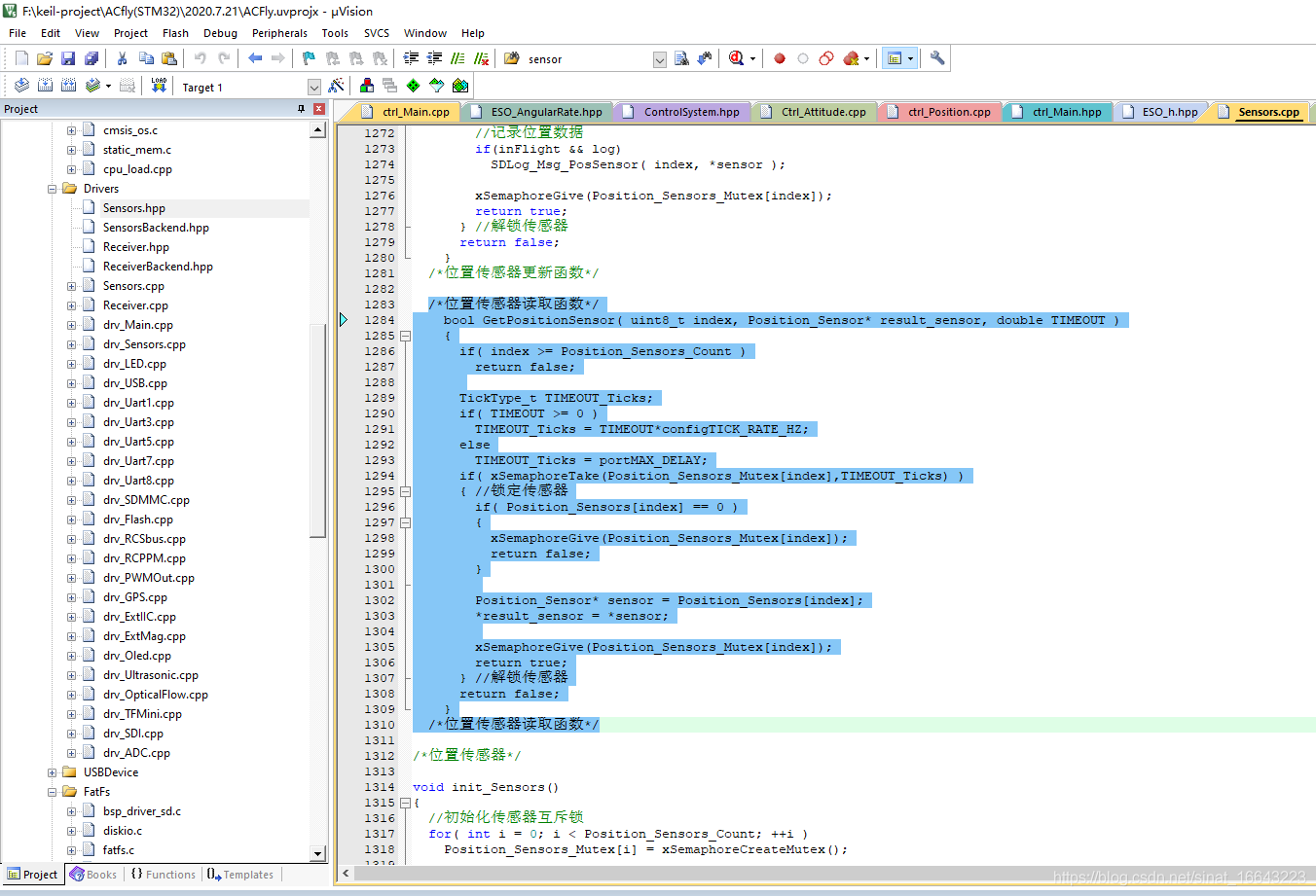

這有個傳感器位置讀取函式，

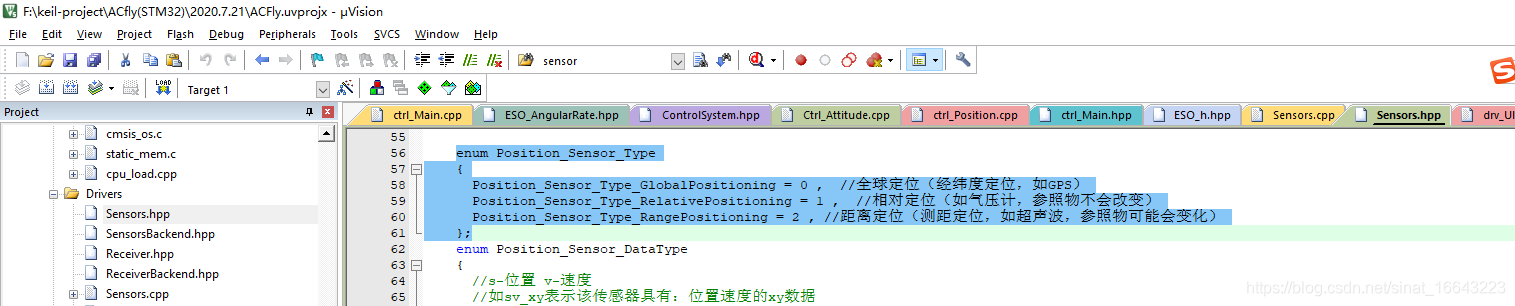

所以其實最關鍵的就是這個位置傳感器的判斷和選擇了，我們自己注冊傳感器也是注冊位置傳感器，它已經給我們定義好了三種位置傳感器，

我發現對傳感器資料是否健康的判斷在傳感器更新函式里面，不是的，這里應該只是簡單判斷有沒有資料這樣子，

比如下面這是其中一個位置傳感器更新函式 ，這里面有看傳感器是否可用，

bool PositionSensorUpdatePosition( uint8_t index, vector3<double> position, bool available, double delay, double xy_trustD, double z_trustD, double TIMEOUT )
		{
			if( index >= Position_Sensors_Count )
				return false;

			bool inFlight;
			get_is_inFlight(&inFlight);
			uint64_t log = 0;
			ReadParam( "SDLog_PosSensor", 0, 0, (uint64_t*)&log, 0 );

			TickType_t TIMEOUT_Ticks;
			if( TIMEOUT >= 0 )
				TIMEOUT_Ticks = TIMEOUT*configTICK_RATE_HZ;
			else
				TIMEOUT_Ticks = portMAX_DELAY;
			if( xSemaphoreTake(Position_Sensors_Mutex[index],TIMEOUT_Ticks) )
			{	//鎖定傳感器
				if( Position_Sensors[index] == 0 )
				{
					xSemaphoreGive(Position_Sensors_Mutex[index]);
					return false;
				}

				Position_Sensor* sensor = Position_Sensors[index];
				//判斷傳感器型別、資料是否正確
				bool data_effective;
				switch( sensor->sensor_DataType )
				{
					case Position_Sensor_DataType_s_xy:
						if( __ARM_isnan( position.x ) || __ARM_isnan( position.y ) || \
								__ARM_isinf( position.x ) || __ARM_isinf( position.y ) )
							data_effective = false;
						else
							data_effective = true;
						break;

					case Position_Sensor_DataType_s_z:
						if( __ARM_isnan( position.z ) || __ARM_isinf( position.z ) )
							data_effective = false;
						else
							data_effective = true;
						break;

					case Position_Sensor_DataType_s_xyz:
						if( __ARM_isnan( position.x ) || __ARM_isnan( position.y ) || __ARM_isnan( position.z ) || \
								__ARM_isinf( position.x ) || __ARM_isinf( position.y ) || __ARM_isinf( position.z ) )
							data_effective = false;
						else
							data_effective = true;
						break;

					default:
						data_effective = false;
						break;
				}
				if( !data_effective )
				{	//資料出錯退出
					xSemaphoreGive(Position_Sensors_Mutex[index]);
					return false;
				}

				//更新可用狀態
				if( sensor->available != available )
					sensor->available_status_update_time = TIME::now();
				sensor->available = available;

				//更新資料
				sensor->position = position;

				//更新采樣時間
				sensor->sample_time = sensor->last_update_time.get_pass_time_st();

				//延時大于0更新延時
				if( delay > 0 )
					sensor->delay = delay;
				//更新信任度
				if( xy_trustD >= 0 )
					sensor->xy_trustD = xy_trustD;
				if( z_trustD >= 0 )
					sensor->z_trustD = z_trustD;

				//記錄位置資料
				if(inFlight && log)
					SDLog_Msg_PosSensor( index, *sensor );

				xSemaphoreGive(Position_Sensors_Mutex[index]);
				return true;
			}	//解鎖傳感器
			return false;
		}

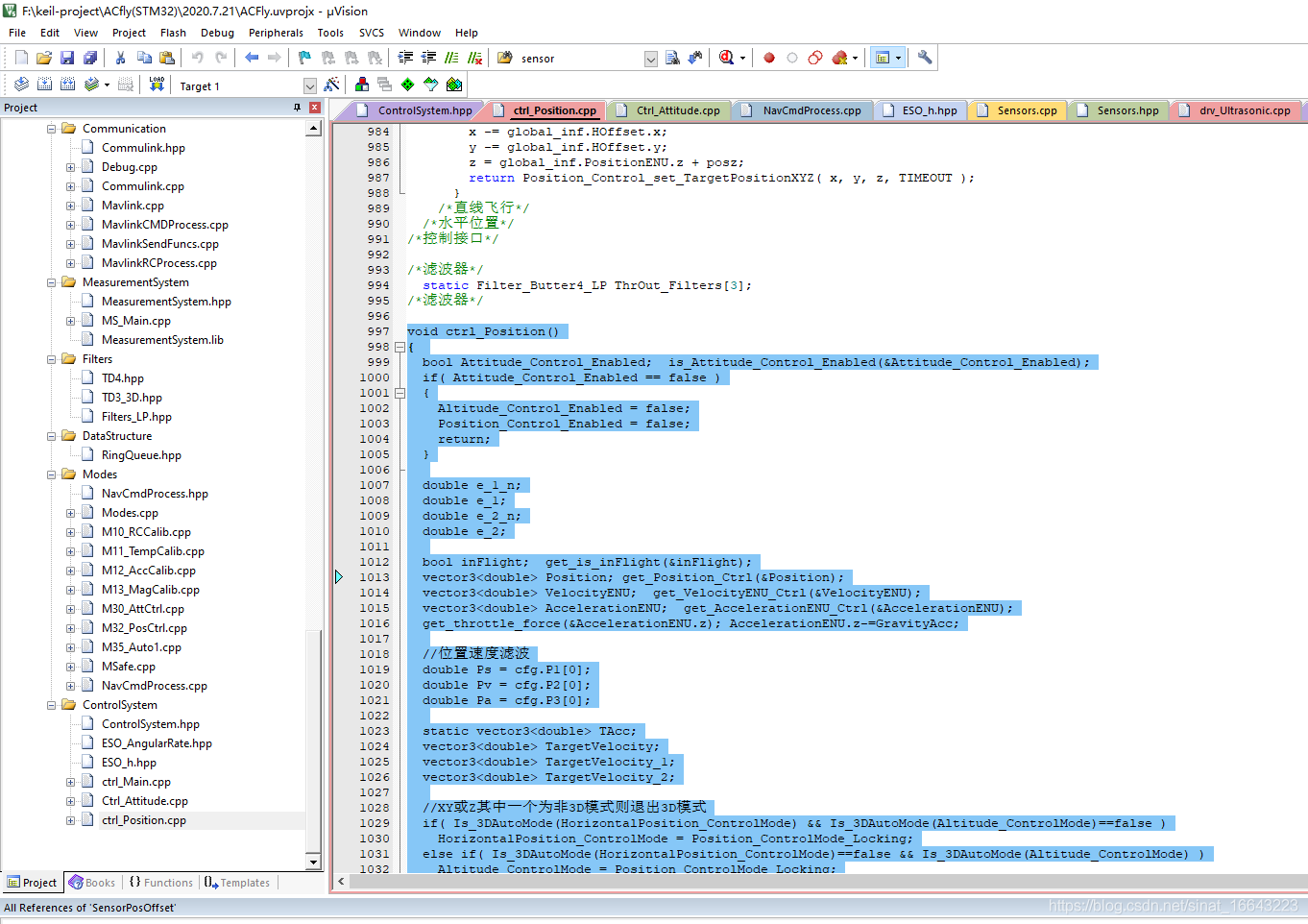

這才是位置控制的代碼，當然是在ctrl_position.cpp里面，只是你之前沒有細看找到，我覺得位置傳感器的選擇應該也是在這里面，因為之前這個檔案里面大部分函式都是設定一些目標值，但是你用PID或者ADRC肯定是要用當前值減去目標值得到誤差輸入誤差的啊，對不對，這個應該是在位置控制里面完成，那么肯定就有當前值，那我們就可以去找他怎么確定當前值的，

比如下面這個就是目標值減去當前值，可以可以根據這個進一步去找，

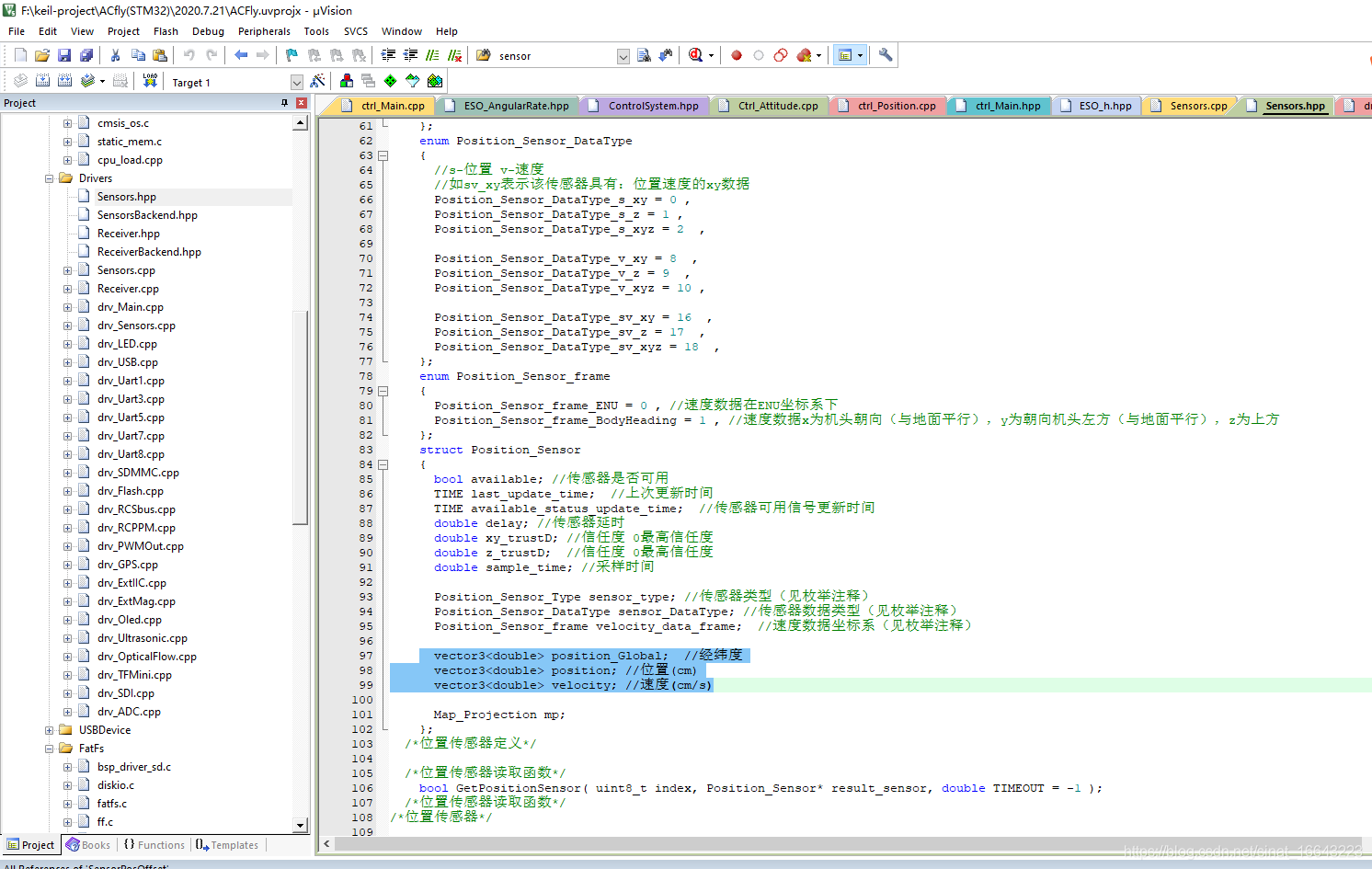

右鍵查看position的定義會跳到這里，會發現這里定義了三個向量，位置，速度，加速度，

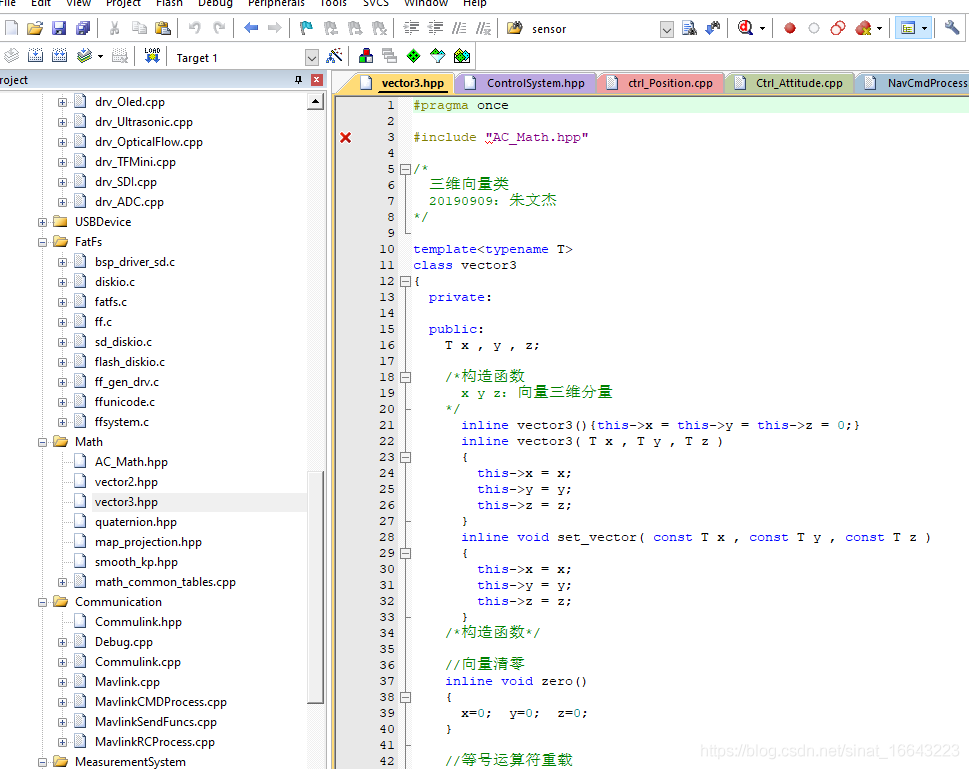

vector3其實就是這樣一種資料，包含x y z

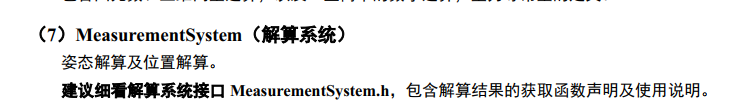

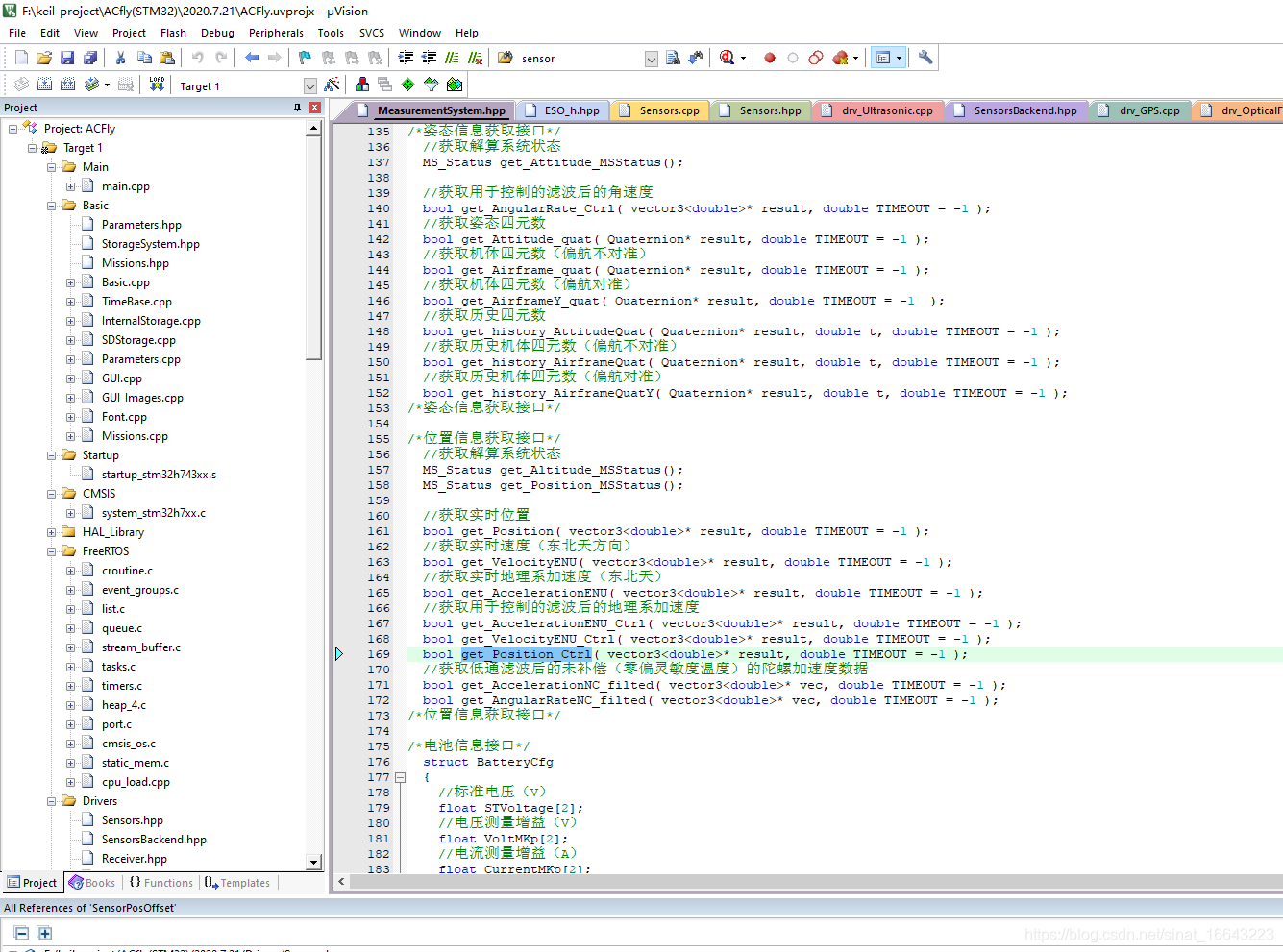

但是我沒有找到position是在哪里得到具體值的，

void ctrl_Position()
{
	bool Attitude_Control_Enabled;	is_Attitude_Control_Enabled(&Attitude_Control_Enabled);
	if( Attitude_Control_Enabled == false )
	{
		Altitude_Control_Enabled = false;
		Position_Control_Enabled = false;
		return;
	}

	double e_1_n;
	double e_1;
	double e_2_n;
	double e_2;

	bool inFlight;	get_is_inFlight(&inFlight);

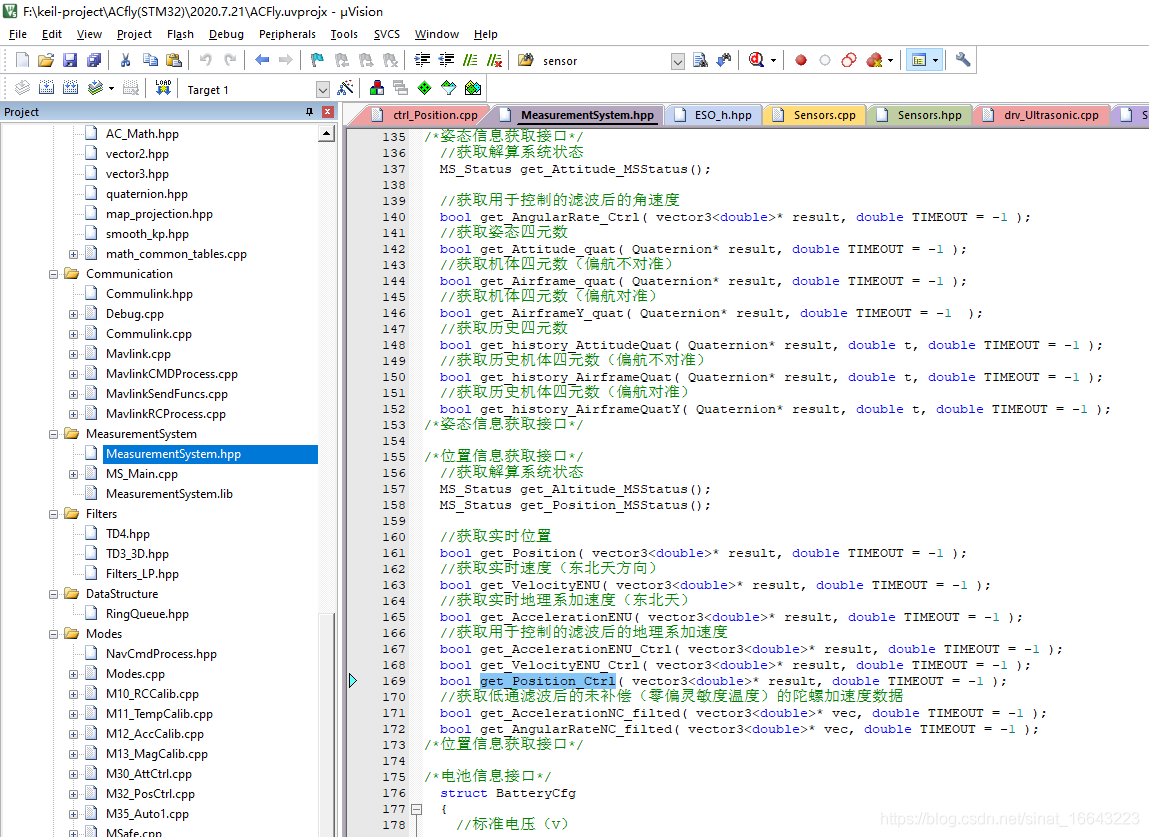

	vector3<double> Position;	get_Position_Ctrl(&Position);
	vector3<double> VelocityENU;	get_VelocityENU_Ctrl(&VelocityENU);
	vector3<double> AccelerationENU;	get_AccelerationENU_Ctrl(&AccelerationENU);
	get_throttle_force(&AccelerationENU.z);	AccelerationENU.z-=GravityAcc;

	//位置速度濾波
	double Ps = cfg.P1[0];
	double Pv = cfg.P2[0];
	double Pa = cfg.P3[0];

	static vector3<double> TAcc;
	vector3<double> TargetVelocity;
	vector3<double> TargetVelocity_1;
	vector3<double> TargetVelocity_2;

	//XY或Z其中一個為非3D模式則退出3D模式
	if( Is_3DAutoMode(HorizontalPosition_ControlMode) && Is_3DAutoMode(Altitude_ControlMode)==false )
		HorizontalPosition_ControlMode = Position_ControlMode_Locking;
	else if( Is_3DAutoMode(HorizontalPosition_ControlMode)==false && Is_3DAutoMode(Altitude_ControlMode) )
		Altitude_ControlMode = Position_ControlMode_Locking;

	if( Position_Control_Enabled )
	{	//水平位置控制
		if( get_Position_MSStatus() != MS_Ready )
		{
			Position_Control_Enabled = false;
			goto PosCtrl_Finish;
		}

		switch( HorizontalPosition_ControlMode )
		{
			case Position_ControlMode_Position:
			{
				if( inFlight )
				{
					vector2<double> e1;
					e1.x = target_position.x - Position.x;
					e1.y = target_position.y - Position.y;
					vector2<double> e1_1;
					e1_1.x = - VelocityENU.x;
					e1_1.y = - VelocityENU.y;
					vector2<double> e1_2;
					e1_2.x = - TAcc.x;
					e1_2.y = - TAcc.y;
					double e1_length = safe_sqrt(e1.get_square());
					e_1_n = e1.x*e1_1.x + e1.y*e1_1.y;
					if( !is_zero(e1_length) )
						e_1 = e_1_n / e1_length;
					else
						e_1 = 0;
					e_2_n = ( e1.x*e1_2.x + e1.y*e1_2.y + e1_1.x*e1_1.x + e1_1.y*e1_1.y )*e1_length - e_1*e_1_n;
					if( !is_zero(e1_length*e1_length) )
						e_2 = e_2_n / (e1_length*e1_length);
					else
						e_2 = 0;
					smooth_kp_d2 d1 = smooth_kp_2( e1_length, e_1, e_2 , Ps, 200 );
					vector2<double> T2;
					vector2<double> T2_1;
					vector2<double> T2_2;
					if( !is_zero(e1_length*e1_length*e1_length) )
					{
						vector2<double> n = e1 * (1.0/e1_length);
						vector2<double> n_1 = (e1_1*e1_length - e1*e_1) / (e1_length*e1_length);
						vector2<double> n_2 = ( (e1_2*e1_length-e1*e_2)*e1_length - (e1_1*e1_length-e1*e_1)*(2*e_1) ) / (e1_length*e1_length*e1_length);
						T2 = n*d1.d0;
						T2_1 = n*d1.d1 + n_1*d1.d0;
						T2_2 = n*d1.d2 + n_1*(2*d1.d1) + n_2*d1.d0;
					}
					TargetVelocity.x = T2.x;	TargetVelocity.y = T2.y;
					TargetVelocity_1.x = T2_1.x;	TargetVelocity_1.y = T2_1.y;
					TargetVelocity_2.x = T2_2.x;	TargetVelocity_2.y = T2_2.y;
				}
				else
				{
					//沒起飛前在位置控制模式
					//重置期望位置
					target_position.x = Position.x;
					target_position.y = Position.y;
					Attitude_Control_set_Target_RollPitch( 0, 0 );
					goto PosCtrl_Finish;
				}
				break;
			}
			case Position_ControlMode_Velocity:
			{
				if( !inFlight )
				{
					//沒起飛時重置期望速度
					Attitude_Control_set_Target_RollPitch( 0, 0 );
					goto PosCtrl_Finish;
				}
				else
				{
					TargetVelocity.x = target_velocity.x;
					TargetVelocity.y = target_velocity.y;
					Pv = cfg.P2_VelXY[0];
				}
				break;
			}

			case Position_ControlMode_RouteLine:
			{
				if( inFlight )
				{
					//計算垂足
					vector2<double> A( target_position.x, target_position.y );
					vector2<double> C( Position.x, Position.y );
					vector2<double> A_C = C - A;
					vector2<double> A_B( route_line_A_B.x, route_line_A_B.y );
					double k = (A_C * A_B) * route_line_m;
					vector2<double> foot_point = (A_B * k) + A;

					//計算偏差
					vector2<double> e1r = A - foot_point;
					vector2<double> e1d = foot_point - C;
					double e1r_length = safe_sqrt(e1r.get_square());
					double e1d_length = safe_sqrt(e1d.get_square());

					//計算route方向單位向量
					vector2<double> route_n;
					if( e1r_length > 0.001 )
						route_n = e1r * (1.0/e1r_length);

					//計算d方向單位向量
					vector2<double> d_n;
					if( e1d_length > 0.001 )
						d_n = e1d * (1.0/e1d_length);

					//計算e1導數
					vector2<double> e1_1( VelocityENU.x, VelocityENU.y );
					double e1r_1 = -(e1_1 * route_n);
					double e1d_1 = -(e1_1 * d_n);
					//e1二階導
					vector2<double> e1_2( TAcc.x, TAcc.y );
					double e1r_2 = -(e1_2 * route_n);
					double e1d_2 = -(e1_2 * d_n);

					/*route方向*/
						smooth_kp_d2 d1r = smooth_kp_2( e1r_length, e1r_1, e1r_2 , Ps, AutoVelXY );
						vector2<double> T2r = route_n * d1r.d0;
						vector2<double> T2r_1 = route_n * d1r.d1;
						vector2<double> T2r_2 = route_n * d1r.d2;
					/*route方向*/

					/*d方向*/
						smooth_kp_d2 d1d = smooth_kp_2( e1d_length, e1d_1, e1d_2 , Ps, AutoVelXY );
						vector2<double> T2d = d_n * d1d.d0;
						vector2<double> T2d_1 = d_n * d1d.d1;
						vector2<double> T2d_2 = d_n * d1d.d2;
					/*d方向*/

					TargetVelocity.x = T2r.x+T2d.x;	TargetVelocity.y = T2r.y+T2d.y;
					TargetVelocity_1.x = T2r_1.x+T2d_1.x;	TargetVelocity_1.y = T2r_1.y+T2d_1.y;
					TargetVelocity_2.x = T2r_2.x+T2d_2.x;	TargetVelocity_2.y = T2r_2.y+T2d_2.y;

					if( e1r.get_square() + e1d.get_square() < 20*20 )
						HorizontalPosition_ControlMode = Position_ControlMode_Position;
				}
				else
				{
					//沒起飛時重置期望速度
					Attitude_Control_set_Target_RollPitch( 0, 0 );
					return;
				}
				break;
			}

			case Position_ControlMode_RouteLine3D:
			{
				if( inFlight )
				{
					//計算垂足
					vector3<double> A_C = Position - target_position;
					double k = (A_C * route_line_A_B) * route_line_m;
					vector3<double> foot_point = (route_line_A_B * k) + target_position;

					//計算偏差
					vector3<double> e1r = target_position - foot_point;
					vector3<double> e1d = foot_point - Position;
					double e1r_length = safe_sqrt(e1r.get_square());
					double e1d_length = safe_sqrt(e1d.get_square());

					//計算route方向單位向量
					vector3<double> route_n;
					if( e1r_length > 0.001 )
						route_n = e1r * (1.0/e1r_length);

					//計算e1導數
					double e1r_1_length = -(VelocityENU * route_n);
					vector3<double> e1r_1 = route_n * e1r_1_length;
					vector3<double> e1d_1 = -(VelocityENU + e1r_1);
					//e1二階導
					vector3<double> e1_2( TAcc.x, TAcc.y, AccelerationENU.z );
					double e1r_2_length = -(e1_2 * route_n);
					vector3<double> e1r_2 = route_n * e1r_2_length;
					vector3<double> e1d_2 = -(e1_2 + e1r_2);

					/*route方向*/
						smooth_kp_d2 d1r = smooth_kp_2( e1r_length, e1r_1_length, e1r_2_length , Ps, AutoVelXYZ );
						vector3<double> T2r = route_n * d1r.d0;
						vector3<double> T2r_1 = route_n * d1r.d1;
						vector3<double> T2r_2 = route_n * d1r.d2;
					/*route方向*/

					/*d方向*/
						e_1_n = e1d.x*e1d_1.x + e1d.y*e1d_1.y + e1d.z*e1d_1.z;
						if( !is_zero(e1d_length) )
							e_1 = e_1_n / e1d_length;
						else
							e_1 = 0;
						e_2_n = ( e1d.x*e1d_2.x + e1d.y*e1d_2.y + e1d.z*e1d_2.z + e1d_1.x*e1d_1.x + e1d_1.y*e1d_1.y + e1d_1.z*e1d_1.z )*e1d_length - e_1*e_1_n;
						if( !is_zero(e1d_length*e1d_length) )
							e_2 = e_2_n / (e1d_length*e1d_length);
						else
							e_2 = 0;
						smooth_kp_d2 d1d = smooth_kp_2( e1d_length, e_1, e_2 , Ps, AutoVelXYZ );
						vector3<double> T2d;
						vector3<double> T2d_1;
						vector3<double> T2d_2;
						if( !is_zero(e1d_length*e1d_length*e1d_length) )
						{
							vector3<double> n = e1d * (1.0/e1d_length);
							vector3<double> n_1 = (e1d_1*e1d_length - e1d*e_1) / (e1d_length*e1d_length);
							vector3<double> n_2 = ( (e1d_2*e1d_length-e1d*e_2)*e1d_length - (e1d_1*e1d_length-e1d*e_1)*(2*e_1) ) / (e1d_length*e1d_length*e1d_length);
							T2d = n*d1d.d0;
							T2d_1 = n*d1d.d1 + n_1*d1d.d0;
							T2d_2 = n*d1d.d2 + n_1*(2*d1d.d1) + n_2*d1d.d0;
						}
					/*d方向*/

					TargetVelocity = T2r + T2d;
					TargetVelocity_1 = T2r_1 + T2d_1;
					TargetVelocity_2 = T2r_2 + T2d_2;

					if( e1r.get_square() + e1d.get_square() < 20*20 )
						HorizontalPosition_ControlMode = Altitude_ControlMode = Position_ControlMode_Position;
				}
				else
				{
					//沒起飛時重置期望速度
					Attitude_Control_set_Target_RollPitch( 0, 0 );
					return;
				}
				break;
			}

			case Position_ControlMode_Locking:
			default:
			{	//剎車鎖位置
				static uint16_t lock_counter = 0;
				if( inFlight )
				{
					TargetVelocity.x = 0;
					TargetVelocity.y = 0;
					if( VelocityENU.x*VelocityENU.x + VelocityENU.y*VelocityENU.y < 10*10 )
					{
						if( ++lock_counter >= CtrlRateHz*0.7 )
						{
							lock_counter = 0;
							target_position.x = Position.x;
							target_position.y = Position.y;
							HorizontalPosition_ControlMode = Position_ControlMode_Position;
						}
					}
					else
						lock_counter = 0;
				}
				else
				{
					lock_counter = 0;
					target_position.x = Position.x;
					target_position.y = Position.y;
					HorizontalPosition_ControlMode = Position_ControlMode_Position;
					Attitude_Control_set_Target_RollPitch( 0, 0 );
					return;
				}
				break;
			}
		}

		//計算期望加速度
		vector2<double> e2;
		e2.x = TargetVelocity.x - VelocityENU.x;
		e2.y = TargetVelocity.y - VelocityENU.y;
		vector2<double> e2_1;
		e2_1.x = TargetVelocity_1.x - TAcc.x;
		e2_1.y = TargetVelocity_1.y - TAcc.y;
		double e2_length = safe_sqrt(e2.get_square());
		e_1_n = e2.x*e2_1.x + e2.y*e2_1.y;
		if( !is_zero(e2_length) )
			e_1 = e_1_n / e2_length;
		else
			e_1 = 0;
		smooth_kp_d1 d2;
		if( Is_AutoMode(HorizontalPosition_ControlMode) )
			d2 = smooth_kp_1( e2_length, e_1 , Pv, cfg.maxAutoAccXY[0] );
		else
			d2 = smooth_kp_1( e2_length, e_1 , Pv, cfg.maxAccXY[0] );
		vector2<double> T3;
		vector2<double> T3_1;
		if( !is_zero(e2_length*e2_length) )
		{
			vector2<double> n = e2 * (1.0/e2_length);
			vector2<double> n_1 = (e2_1*e2_length - e2*e_1) / (e2_length*e2_length);
			T3 = n*d2.d0;
			T3_1 = n*d2.d1 + n_1*d2.d0;
		}
		T3 += vector2<double>( TargetVelocity_1.x, TargetVelocity_1.y );
		T3_1 += vector2<double>( TargetVelocity_2.x, TargetVelocity_2.y );

		vector2<double> e3;
		e3.x = T3.x - TAcc.x;
		e3.y = T3.y - TAcc.y;
		double e3_length = safe_sqrt(e3.get_square());
		double d3;
		if( Is_AutoMode(HorizontalPosition_ControlMode) )
			d3 = smooth_kp_0( e3_length , Pa, cfg.maxAutoJerkXY[0] );
		else
			d3 = smooth_kp_0( e3_length , Pa, cfg.maxJerkXY[0] );
		vector2<double> T4;
		if( !is_zero(e3_length) )
		{
			vector2<double> n = e3 * (1.0/e3_length);
			T4 = n*d3;
		}
		if( Is_AutoMode(HorizontalPosition_ControlMode) )
			T4.constrain( cfg.maxAutoJerkXY[0] );
		else
			T4.constrain( cfg.maxJerkXY[0] );
		T4 += T3_1;

		TAcc.x += T4.x*(1.0/CtrlRateHz);
		TAcc.y += T4.y*(1.0/CtrlRateHz);

		//去除風力擾動
		vector3<double> WindDisturbance;
		get_WindDisturbance( &WindDisturbance );
		vector2<double> target_acceleration;
//		target_acceleration.x = TAcc.x - WindDisturbance.x;
//		target_acceleration.y = TAcc.y - WindDisturbance.y;
		target_acceleration.x = T3.x - WindDisturbance.x;
		target_acceleration.y = T3.y - WindDisturbance.y;

		//旋轉至Bodyheading
		Quaternion attitude;
		get_Attitude_quat(&attitude);
		double yaw = attitude.getYaw();
		double sin_Yaw, cos_Yaw;
		fast_sin_cos( yaw, &sin_Yaw, &cos_Yaw );
		double target_acceleration_x_bodyheading = ENU2BodyHeading_x( target_acceleration.x , target_acceleration.y , sin_Yaw , cos_Yaw );
		double target_acceleration_y_bodyheading = ENU2BodyHeading_y( target_acceleration.x , target_acceleration.y , sin_Yaw , cos_Yaw );
//		target_acceleration_x_bodyheading = ThrOut_Filters[0].run(target_acceleration_x_bodyheading);
//		target_acceleration_y_bodyheading = ThrOut_Filters[1].run(target_acceleration_y_bodyheading);

		//計算風力補償角度
		double WindDisturbance_Bodyheading_x = ENU2BodyHeading_x( WindDisturbance.x , WindDisturbance.y , sin_Yaw , cos_Yaw );
		double WindDisturbance_Bodyheading_y = ENU2BodyHeading_y( WindDisturbance.x , WindDisturbance.y , sin_Yaw , cos_Yaw );
		//計算角度
		double AccUp = GravityAcc + AccelerationENU.z;
		double AntiDisturbancePitch = atan2( -WindDisturbance_Bodyheading_x , AccUp );
		double AntiDisturbanceRoll = atan2( WindDisturbance_Bodyheading_y , AccUp );

		//計算目標角度
		double target_Roll = atan2( -target_acceleration_y_bodyheading , AccUp );
		double target_Pitch = atan2( target_acceleration_x_bodyheading , AccUp );
		if( HorizontalPosition_ControlMode==Position_ControlMode_Velocity )
		{	//角度限幅
			if( VelCtrlMaxRoll>0 && VelCtrlMaxPitch>0 )
			{
				target_Roll = constrain( target_Roll , AntiDisturbanceRoll - VelCtrlMaxRoll, AntiDisturbanceRoll + VelCtrlMaxRoll );
				target_Pitch = constrain( target_Pitch , AntiDisturbancePitch - VelCtrlMaxPitch, AntiDisturbancePitch + VelCtrlMaxPitch );
			}
			else if( VelCtrlMaxRoll>0 )
			{
				vector2<double> Tangle( target_Roll - AntiDisturbanceRoll, target_Pitch - AntiDisturbancePitch );
				Tangle.constrain(VelCtrlMaxRoll);
				target_Roll = AntiDisturbanceRoll + Tangle.x;
				target_Pitch = AntiDisturbancePitch + Tangle.y;
			}
		}

		//設定目標角度
		Attitude_Control_set_Target_RollPitch( target_Roll, target_Pitch );

		//獲取真實目標角度修正TAcc
		Attitude_Control_get_Target_RollPitch( &target_Roll, &target_Pitch );
		target_acceleration_x_bodyheading = tan(target_Pitch)*GravityAcc;
		target_acceleration_y_bodyheading = -tan(target_Roll)*GravityAcc;
		target_acceleration.x = BodyHeading2ENU_x( target_acceleration_x_bodyheading, target_acceleration_y_bodyheading , sin_Yaw, cos_Yaw );
		target_acceleration.y = BodyHeading2ENU_y( target_acceleration_x_bodyheading, target_acceleration_y_bodyheading , sin_Yaw, cos_Yaw );
		TAcc.x = target_acceleration.x + WindDisturbance.x;
		TAcc.y = target_acceleration.y + WindDisturbance.y;
	}//水平位置控制
	else
	{
		ThrOut_Filters[0].reset(0);
		ThrOut_Filters[1].reset(0);
	}

PosCtrl_Finish:
	if( Altitude_Control_Enabled )
	{//高度控制

		//設定控制量限幅
		Target_tracker[2].r2p = cfg.maxVelUp[0];
		Target_tracker[2].r2n = cfg.maxVelDown[0];
		Target_tracker[2].r3p = cfg.maxAccUp[0];
		Target_tracker[2].r3n = cfg.maxAccDown[0];
		Target_tracker[2].r4p = cfg.maxJerkUp[0];
		Target_tracker[2].r4n = cfg.maxJerkDown[0];

		if( !Is_3DAutoMode(Altitude_ControlMode) )
		{
			switch( Altitude_ControlMode )
			{
				case Position_ControlMode_Position:
				{	//控制位置
					if( inFlight )
					{
						Target_tracker[2].r2p = 0.3*cfg.maxVelUp[0];
						Target_tracker[2].r2n = 0.3*cfg.maxVelDown[0];
						Target_tracker[2].track4( target_position.z , 1.0 / CtrlRateHz );
					}
					else
					{
						//沒起飛前在位置控制模式
						//不要起飛
						Target_tracker[2].reset();
						target_position.z = Target_tracker[2].x1 = Position.z;
						Attitude_Control_set_Throttle( get_STThrottle() );
						goto AltCtrl_Finish;
					}
					break;
				}
				case Position_ControlMode_Velocity:
				{	//控制速度
					if( inFlight || target_velocity.z > 0 )
					{
						double TVel;
						if( target_velocity.z > cfg.maxVelUp[0] )
							TVel = cfg.maxVelUp[0];
						else if( target_velocity.z < -cfg.maxVelDown[0] )
							TVel = -cfg.maxVelDown[0];
						else
							TVel = target_velocity.z;
						Target_tracker[2].track3( TVel , 1.0 / CtrlRateHz );
					}
					else
					{
						//沒起飛且期望速度為負
						//不要起飛
						Target_tracker[2].reset();
						Target_tracker[2].x1 = Position.z;
						Attitude_Control_set_Throttle( get_STThrottle() );
						goto AltCtrl_Finish;
					}
					break;
				}

				case Position_ControlMode_Takeoff:
				{	//起飛

					//設定控制量最大值
					Target_tracker[2].r3p = cfg.maxAutoAccUp[0];
					Target_tracker[2].r3n = cfg.maxAutoAccDown[0];
					Target_tracker[2].r4p = cfg.maxAutoJerkUp[0];
					Target_tracker[2].r4n = cfg.maxAutoJerkDown[0];

					if( inFlight )
					{
						//已起飛
						//控制達到目標高度
						double homeZ;
						getHomeLocalZ(&homeZ);
						if( Position.z - homeZ < 100 )
							Target_tracker[2].r2n = Target_tracker[2].r2p = 50;
						else
							Target_tracker[2].r2n = Target_tracker[2].r2p = ( AutoVelZ < cfg.maxAutoVelUp[0] ) ? AutoVelZ : cfg.maxAutoVelUp[0];
						Target_tracker[2].track4( target_position.z , 1.0 / CtrlRateHz );
						if( fabs( target_position.z - Position.z ) < 10 && \
								in_symmetry_range( Target_tracker[2].x2 , 0.1 ) && \
								in_symmetry_range( Target_tracker[2].x3 , 0.1 )	)
							Altitude_ControlMode = Position_ControlMode_Position;
					}
					else
					{
						//未起飛
						//等待起飛
						target_position.z =  Position.z + TakeoffHeight;
						Target_tracker[2].x1 = Position.z;
						Target_tracker[2].track3( 50 , 1.0 / CtrlRateHz );
					}
					break;
				}
				case Position_ControlMode_RouteLine:
				{	//飛到指定高度

					//設定控制量最大值
					Target_tracker[2].r3p = cfg.maxAutoAccUp[0];
					Target_tracker[2].r3n = cfg.maxAutoAccDown[0];
					Target_tracker[2].r4p = cfg.maxAutoJerkUp[0];
					Target_tracker[2].r4n = cfg.maxAutoJerkDown[0];

					if( inFlight )
					{
						//已起飛
						//控制達到目標高度
						Target_tracker[2].r2n = Target_tracker[2].r2p = AutoVelZ;
						Target_tracker[2].track4( target_position.z , 1.0f / CtrlRateHz );
						if( fabs( target_position.z - Position.z ) < 10 && \
								in_symmetry_range( VelocityENU.z , 10.0f ) &&  \
								in_symmetry_range( AccelerationENU.z , 50.0f ) && \
								in_symmetry_range( Target_tracker[2].x2 , 0.1f ) && \
								in_symmetry_range( Target_tracker[2].x3 , 0.1f )	)
							Altitude_ControlMode = Position_ControlMode_Position;
					}
					else
					{
						//未起飛
						//不要起飛
						Target_tracker[2].reset();
						Target_tracker[2].x1 = Position.z;
						Attitude_Control_set_Throttle( 0 );
						goto AltCtrl_Finish;
					}
					break;
				}

				case Position_ControlMode_Locking:
				default:
				{	//鎖位置（減速到0然后鎖住高度）
					if( inFlight )
					{
						Target_tracker[2].track3( 0 , 1.0 / CtrlRateHz );
						if( in_symmetry_range( VelocityENU.z , 10.0 ) && \
								in_symmetry_range( Target_tracker[2].x2 , 0.1 ) && \
								in_symmetry_range( Target_tracker[2].x3 , 0.1 )	)
						{
							target_position.z = Target_tracker[2].x1;
							Altitude_ControlMode = Position_ControlMode_Position;
						}
					}
					else
					{
						Altitude_ControlMode = Position_ControlMode_Position;
						Attitude_Control_set_Throttle( get_STThrottle() );
						goto AltCtrl_Finish;
					}
					break;
				}
			}
		}

		if( inFlight )
		{
			//計算期望速度
			double target_velocity_z;
			//期望垂直速度的導數
			double Tvz_1, Tvz_2;
			if( Is_3DAutoMode(Altitude_ControlMode) )
			{
				target_velocity_z = TargetVelocity.z;
				Tvz_1 = TargetVelocity_1.z;
				Tvz_2 = TargetVelocity_2.z;
				Target_tracker[2].reset();
				Target_tracker[2].x1 = target_position.z;
			}
			else
			{
				if( Target_tracker[2].get_tracking_mode() == 4 )
				{
					double max_fb_vel = ( Target_tracker[2].x1 - Position.z ) > 0 ? cfg.maxAutoVelUp[0] : cfg.maxAutoVelDown[0];
					smooth_kp_d2 TvFb = smooth_kp_2(
							Target_tracker[2].x1 - Position.z,
							Target_tracker[2].x2 - VelocityENU.z,
							Target_tracker[2].x3 - AccelerationENU.z,
							Ps, max_fb_vel );
					target_velocity_z = TvFb.d0 + Target_tracker[2].x2;
					Tvz_1 = TvFb.d1 + Target_tracker[2].x3;
					Tvz_2 = TvFb.d2 + Target_tracker[2].x4;
				}
				else
				{
					target_velocity_z = Target_tracker[2].x2;
					Tvz_1 = Target_tracker[2].x3;
					Tvz_2 = Target_tracker[2].x4;
				}
			}

			//計算期望加速度
			double max_fb_acc = ( target_velocity_z - VelocityENU.z ) > 0 ? cfg.maxAutoAccUp[0] : cfg.maxAutoAccDown[0];
			smooth_kp_d1 TaFb = smooth_kp_1(
					target_velocity_z - VelocityENU.z,
					Tvz_1 - AccelerationENU.z,
					Pv, max_fb_acc );
			double target_acceleration_z = TaFb.d0 + Tvz_1;
			double target_acceleration_z_1 = TaFb.d1 + Tvz_2;
			//target_acceleration_z = TargetVelocityFilter[2].run( target_acceleration_z );
			//加速度誤差
			double acceleration_z_error = target_acceleration_z - AccelerationENU.z;

			//獲取傾角cosin
			Quaternion quat;
			get_Airframe_quat(&quat);
			double lean_cosin = quat.get_lean_angle_cosin();

			//獲取電機起轉油門
			double MotorStartThrottle = get_STThrottle();
			//獲取懸停油門 - 電機起轉油門
			double hover_throttle;
			get_hover_throttle(&hover_throttle);
			hover_throttle = hover_throttle - MotorStartThrottle;

			//計算輸出油門
			double force, T, b;
			get_throttle_force(&force);
			get_ESO_height_T(&T);
			get_throttle_b(&b);
			if( force < 1 )
				force = 1;
			double throttle = ( force + T * ( acceleration_z_error * Pa + target_acceleration_z_1 ) )/b;
			//傾角補償
			if( lean_cosin > 0.1 )
				throttle /= lean_cosin;
			else	//傾角太大
				throttle = (100 - MotorStartThrottle) / 2;

			if( inFlight )
			{
				double logbuf[10];
				logbuf[0] = throttle;
				logbuf[1] = hover_throttle;
				logbuf[2] = force;
				logbuf[3] = target_acceleration_z;
				logbuf[4] = AccelerationENU.z;
				SDLog_Msg_DebugVect( "thr", logbuf, 5 );
			}

			//油門限幅
			throttle += MotorStartThrottle;
			if( throttle > 90 )
				throttle = 90;
			if( inFlight )
			{
				if( throttle < MotorStartThrottle )
					throttle = MotorStartThrottle;
			}

			//側翻保護
			static uint32_t RollOverProtectCounter = 0;
			if( lean_cosin < 0 )
			{
				if( ++RollOverProtectCounter >= CtrlRateHz*3 )
				{
					RollOverProtectCounter = CtrlRateHz*3;
					throttle = 0;
				}
			}
			else
				RollOverProtectCounter = 0;

//			throttle = ThrOut_Filters[2].run(throttle);
			//輸出
			Attitude_Control_set_Throttle( throttle );
		}
		else
		{
			//沒起飛
			//均勻增加油門起飛
			double throttle;
			get_Target_Throttle(&throttle);
			ThrOut_Filters[2].reset(throttle);
			Attitude_Control_set_Throttle( throttle + 1.0/CtrlRateHz * 15 );
		}

	}//高度控制
AltCtrl_Finish:
	return;
}

發現一個新檔案，在crtl_position.cpp右鍵查看下面這個函式的定義時發現的，是和position一起定義的，我嘗試著想看看，因為沒有找到position賦值的地方，

這個檔案所處的檔案夾我之前還真沒注意，莫非這部分不開源的？我看到一個lib檔案，怪不得我之前找不到啊！！！！不開源的，這樣很多東西自己都沒法去改啊，他說他弄了好長時間的例外檢測，估計這部分不開源，position的值怎么得到的這部分不開源，這樣我想嘗試一下自己制定只用T265的資料都沒法指定了，這樣有點不方便，辛虧先把背后基本邏輯挖了下，不然到時候你想弄單純的SLAM實驗可能都弄不了，也不一定，我把其他位置傳感器都拔掉只剩T265這樣或許應該可以測驗，無名只是光流融合部分不開源，這個我無所謂，但是ACfly這個核心關鍵部分不開源，就給你一些API，我是不太喜歡的，或者找找他以前部分有沒有開源，這樣在他以前的代碼上改改，

他這里自己也說了

https://blog.csdn.net/weixin_40767422/article/details/88081309

姿態解算是哪些呢，他在用戶手冊里面也有寫，正是我找到的這個

是的，你關心的那些函式都在這個MeasurementSystem.hpp頭檔案里，比如傳感器資料好壞的判斷，真正position資料的獲取，但是你想查看這些函式的實作，跳轉不了，

#pragma once

#include "vector2.hpp"
#include "vector3.hpp"
#include "Quaternion.hpp"
#include "map_projection.hpp"

//獲取三位元組WGA識別碼
void MS_get_WGA( uint32_t* WGA );
//獲取正版驗證結果
bool MS_WGA_Correct();

//獲取當前使用的陀螺儀
uint8_t get_current_use_IMUGyroscope();
//獲取當前使用的加速度計
uint8_t get_current_use_IMUAccelerometer();

enum MS_Status
{
	MS_Initializing ,
	MS_Ready ,
	MS_Err ,
};

/*健康度資訊*/
	struct PosSensorHealthInf1
	{
		//傳感器序號
		uint8_t sensor_ind;
		//解算位置
		vector3<double> PositionENU;
		//傳感器位置
		double sensor_pos;
		//傳感器偏移（傳感器健康時更新）
		//HOffset+PositionENU = 傳感器估計值
		double HOffset;
		//上次健康時間
		TIME last_healthy_TIME;
		//是否可用（不可用時噪聲無效）
		bool available;
		//傳感器噪聲上下界（傳感器-解算）
		double NoiseMin, NoiseMax;
		//速度噪聲
		double VNoise;
	};
	struct PosSensorHealthInf2
	{
		//傳感器序號
		uint8_t sensor_ind;
		//是否全球定位傳感器
		//是才有定位轉換資訊
		bool global_sensor;
		//定位坐標轉換資訊
		Map_Projection mp;
		//解算位置
		vector3<double> PositionENU;
		//傳感器位置
		vector2<double> sensor_pos;
		//傳感器偏移（傳感器健康時更新）
		//HOffset+PositionENU = 傳感器估計值
		vector2<double> HOffset;
		//上次健康時間
		vector2<TIME> last_healthy_TIME;
		//是否可用（不可用時噪聲無效）
		bool available;
		//傳感器噪聲上下界（傳感器-解算）
		vector2<double> NoiseMin, NoiseMax;
		//速度噪聲
		vector2<double> VNoise;
	};
	struct PosSensorHealthInf3
	{
		//傳感器序號
		uint8_t sensor_ind;
		//是否全球定位傳感器
		//是才有定位轉換資訊
		bool global_sensor;
		//定位坐標轉換資訊
		Map_Projection mp;
		//解算位置
		vector3<double> PositionENU;
		//傳感器位置
		vector3<double> sensor_pos;
		//傳感器偏移（傳感器健康時更新）
		//HOffset+PositionENU = 傳感器估計值
		vector3<double> HOffset;
		//上次健康時間
		vector3<TIME> last_healthy_TIME;
		//是否可用（不可用時噪聲無效）
		bool available;
		//傳感器噪聲上下界（傳感器-解算）
		vector3<double> NoiseMin, NoiseMax;
		//速度噪聲
		vector3<double> VNoise;
	};

	/*XY傳感器健康度*/
		//獲取當前XY傳感器
		int8_t get_Current_XYSensor();

		//指定序號傳感器健康度
		bool get_PosSensorHealth_XY( PosSensorHealthInf2* result, uint8_t sensor_ind, double TIMEOUT = -1 );
		//當前傳感器健康度
		bool get_Health_XY( PosSensorHealthInf2* result, double TIMEOUT = -1 );
		//最優測距傳感器健康度
		bool get_OptimalRange_XY( PosSensorHealthInf2* result, double TIMEOUT = -1 );
		//最優全球定位傳感器健康度
		bool get_OptimalGlobal_XY( PosSensorHealthInf2* result, double TIMEOUT = -1 );
	/*XY傳感器健康度*/

	/*Z傳感器健康度*/
		//獲取當前Z傳感器
		int8_t get_Current_ZSensor();

		//指定序號傳感器健康度
		bool get_PosSensorHealth_Z( PosSensorHealthInf1* result, uint8_t sensor_ind, double TIMEOUT = -1 );
		//當前傳感器健康度
		bool get_Health_Z( PosSensorHealthInf1* result, double TIMEOUT = -1 );
		//最優測距傳感器健康度
		bool get_OptimalRange_Z( PosSensorHealthInf1* result, double TIMEOUT = -1 );
		//最優全球定位傳感器健康度
		bool get_OptimalGlobal_Z( PosSensorHealthInf1* result, double TIMEOUT = -1 );
	/*Z傳感器健康度*/

	/*XYZ傳感器健康度*/
		//指定序號傳感器健康度
		bool get_PosSensorHealth_XYZ( PosSensorHealthInf3* result, uint8_t sensor_ind, double TIMEOUT = -1 );
		//最優測距傳感器健康度
		bool get_OptimalRange_XYZ( PosSensorHealthInf3* result, double TIMEOUT = -1 );
		//最優全球定位傳感器健康度
		bool get_OptimalGlobal_XYZ( PosSensorHealthInf3* result, double TIMEOUT = -1 );
	/*XYZ傳感器健康度*/
/*健康度資訊*/

/*姿態資訊獲取介面*/
	//獲取解算系統狀態
	MS_Status get_Attitude_MSStatus();

	//獲取用于控制的濾波后的角速度
	bool get_AngularRate_Ctrl( vector3<double>* result, double TIMEOUT = -1 );
	//獲取姿態四元數
	bool get_Attitude_quat( Quaternion* result, double TIMEOUT = -1 );
	//獲取機體四元數（偏航不對準）
	bool get_Airframe_quat( Quaternion* result, double TIMEOUT = -1 );
	//獲取機體四元數（偏航對準）
	bool get_AirframeY_quat( Quaternion* result, double TIMEOUT = -1  );
	//獲取歷史四元數
	bool get_history_AttitudeQuat( Quaternion* result, double t, double TIMEOUT = -1 );
	//獲取歷史機體四元數（偏航不對準）
	bool get_history_AirframeQuat( Quaternion* result, double t, double TIMEOUT = -1 );
	//獲取歷史機體四元數（偏航對準）
	bool get_history_AirframeQuatY( Quaternion* result, double t, double TIMEOUT = -1 );
/*姿態資訊獲取介面*/

/*位置資訊獲取介面*/
	//獲取解算系統狀態
	MS_Status get_Altitude_MSStatus();
	MS_Status get_Position_MSStatus();

	//獲取實時位置
	bool get_Position( vector3<double>* result, double TIMEOUT = -1 );
	//獲取實時速度（東北天方向）
	bool get_VelocityENU( vector3<double>* result, double TIMEOUT = -1 );
	//獲取實時地理系加速度（東北天）
	bool get_AccelerationENU( vector3<double>* result, double TIMEOUT = -1 );
	//獲取用于控制的濾波后的地理系加速度
	bool get_AccelerationENU_Ctrl( vector3<double>* result, double TIMEOUT = -1 );
	bool get_VelocityENU_Ctrl( vector3<double>* result, double TIMEOUT = -1 );
	bool get_Position_Ctrl( vector3<double>* result, double TIMEOUT = -1 );
	//獲取低通濾波后的未補償（零偏靈敏度溫度）的陀螺加速度資料
	bool get_AccelerationNC_filted( vector3<double>* vec, double TIMEOUT = -1 );
	bool get_AngularRateNC_filted( vector3<double>* vec, double TIMEOUT = -1 );
/*位置資訊獲取介面*/

/*電池資訊介面*/
	struct BatteryCfg
	{
		//標準電壓（V）
		float STVoltage[2];
		//電壓測量增益（V）
		float VoltMKp[2];
		//電流測量增益（A）
		float CurrentMKp[2];
		//容量（W*h）
		float Capacity[2];
		//功率電壓點0（0%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP0[2];
		//功率電壓點1（10%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP1[2];
		//功率電壓點2（20%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP2[2];
		//功率電壓點3（30%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP3[2];
		//功率電壓點4（40%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP4[2];
		//功率電壓點5（50%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP5[2];
		//功率電壓點6（60%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP6[2];
		//功率電壓點7（70%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP7[2];
		//功率電壓點8（80%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP8[2];
		//功率電壓點9（90%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP9[2];
		//功率電壓點10（100%電量時相對標準電壓的電壓差，此序列必須遞增）
		float VoltP10[2];
	}__PACKED;

	//電壓
	float get_MainBatteryVoltage();
	//濾波電壓（V）
	float get_MainBatteryVoltage_filted();
	//總使用功耗（W*h）
	float get_MainBatteryPowerUsage();
	//濾波功率（W）
	float get_MainBatteryPower_filted();
	//電池電流（A）
	float get_MainBatteryCurrent();
	//CPU溫度（℃）
	float get_CPUTemerature();
	//獲取電池資訊
	void get_MainBatteryInf( float* Volt, float* Current, float* PowerUsage, float* Power_filted, float* RMPercent );
/*電池資訊介面*/

說實話我想找一個真開源的飛控，來做SLAM實驗，我想起有一個是真開源的，匿名是真開源的，

github上的ACfly似乎開源了這部分，可能放的早期的版本，這還是讓我自己有一定折騰的可能性，不對，里面也有兩個Lib檔案，實際也是沒有開源，

https://github.com/weihli/ACFly-Prophet/tree/master/MeasurementSystem

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/151832.html

標籤：其他

上一篇：解決IAR for msp430的工程檔案報xxx.sfr檔案有問題的warning

下一篇：.NET 是資訊技術應用創新產業重要參與者

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
