基于內容的影像特征提取系統

2020-10-03 21:15:42 其他

隨著資訊化多媒體時代的到來及世界范圍內Internet的發展，人們在作業和生活中越來越多的接觸到大量的各種各樣的影像資訊，影像作為一種重要的資訊載體，具有直觀、內容豐富、無語言限制和便于國際交流等特點，是組成多媒體資訊的重要內容，影像處理技術已經廣泛深入的應用于各行各業中，

資料庫技術主要研究資料庫的結構、設計以及如何進行資料的組織、存盤、管理，計算機硬體技術的發展和計算機軟體水平的提高，為影像的存盤、壓縮、傳輸、互動提供了必要的基礎，使得影像處理技術和資料庫技術結合成為可能，隨著這一研究領域的發展，影像資料庫成為當今資訊管理的基礎，它既充分利用了影像內部所包含的資訊，又結合了傳統資料庫技術，是一項在理論研究和實際應用中都極有前途的新技術，在浩如煙海的資訊中，尋找感興趣的資料是極其耗時的，人們對資訊檢索和系統的依賴日益加強，傳統的政府辦公系統已經無法適應快速發展的資訊化社會的需求，近年來，多媒體資料庫在政府政務資訊處理中越來越顯示出其快速、便捷的優越性能，受到各國政府的廣泛重視，它不是簡單的辦公自動化、網路化、電子化，而是一個綜合的資訊系統，它是各有關部門和地方各級政府利用資訊和網路通信技術，是加強政府管理，實作政務公開、提高效率、改進和完善服務職能的重要手段，

1.2 國內外研究現狀

早在70年代，人們就開始了影像檢索技術的研究，實作了基于文本方式的影像檢索，典型框架是：首先對影像進行人工標注，然后應用文本檢索技術實作對標注影像的檢索，這種方法當影像庫中的影像數量不大且影像內容比較單一時，不失為一種簡單易行的方法，然而，當影像資料量非常龐大時，基于文本的影像檢索存在著諸多困難：

首先，手工對影像進行標注所需要的作業量大，效率低；其次，影像內容的復雜多樣使得影像注釋具有較強的主觀性：即使相同的影像，不同的人對影像的理解也不完全一致，存在二義性；另外，對影像而言它不同于文字資訊，影像內容本身不能直接進行排序，不能直接進行準確比較，具有難以用符號描述的視覺特征資訊，如影像內容的空間關系、影像顏色、紋理、形狀等是難以用準確的詞匯描述的，由于影像內容的豐富內涵以及人們對影像內容進行抽取的主觀性，使得基于文本的方法往往不能準確的檢索，不能取得較為滿意的效果，這種技術的適用范圍及領域受到極大的限制，近年來，一種區別于傳統的基于文本的檢索手段，被稱為基于內容的影像檢索技術成為研究的熱點，

基于內容的影像檢索CBIR(Content Based Image Retrieval)，是利用影像內容實作影像檢索的一項綜合性技術，是指根據影像內容特征以及特征組合，從影像庫中直接找到含有特定內容的影像，影像的內容特征包括影像的外觀特征（顏色、紋理、形狀）和語意，其中，影像的顏色、紋理、形狀等外觀特征被認為是較低層次上的特征，具有相對直觀的特點；而語意是較高層次上的特征，具有相對主觀抽象的特點，事實上，影像的內容特征是對影像內容的壓縮和抽象，與人類的觀察十分相似，因而基于內容的影像檢索的檢索結果能夠滿足用戶的需要，目前研究和應用的層次主要是采用基于特征的檢索方式，基于影像內容實作檢索的基本思路是：

首先，通過對影像內容的分析，自動或半自動的提取影像的顏色、紋理、形狀、物件的空間關系等特征；然后，建立影像的特征矢量作為其索引，利用基于這些特征定義的相似度量函式計算或評價特征之間的相似性；

最后，將相似的影像作為檢索結果回傳給用戶，在整個的檢索程序中，第一步是至關重要的，它關系到以后的各個環節，因此基于內容的影像特征提取的研究是一直以來人們關注的焦點，也是本文研究的重點，將在后面做較詳細的分析，

顏色是影像非常重要的視覺特征，是人識別影像的主要感知特征之一，相對于其它特征，顏色特征對于影像的平移、尺度、旋轉變化不敏感，具有很強的魯棒性，而且計算簡單，基于這些優點，利用顏色特征進行影像檢索因而受到重視，成為基于內容影像檢索系統中應用最廣泛的主要特征之一，如何準確充分的提取一幅影像的顏色資訊，并以適當的方式表示，將直接影響整個影像檢索系統的效率和精度，

利用顏色特征進行影像檢索的關鍵之一是顏色特征的提取，影像的顏色特征可以是各種顏色的比例分布以及顏色空間的分布等，本章首先介紹了常用的顏色資訊提取和表示方法，其中顏色直方圖的方法是目前效果最好、應用最廣的方法，HSV顏色模型是一種比RGB顏色模型視覺均勻的模型，本文采用了基于HSV顏色空間的顏色直方圖的方法提取影像的顏色特征，分別獲得影像的色調、亮度以及飽和度資訊，通過加權的方法對影像中的色調、亮度和飽和度進行綜合，使得提取的特征更接近人對顏色的視覺感知特性，同時演算法對影像的不同分量根據人類的視覺對顏色感知的經驗值進行非等間隔量化，有效的壓縮了特征矢量的維數，減小了影像特征資料庫的大小，提高影像的檢索查尋速度，在此基礎上針對含有目標的影像，提出了改進的顏色直方圖的演算法，即加權顏色直方圖方法，最后對基于這兩種顏色特征值進行影像檢索的實驗結果進行了比較分析，

在基于內容的影像檢索中，顏色是影像非常重要的視覺特征，相對于幾何特征而言，顏色具有一定的穩定性，其對大小、方向都不敏感，因而利用顏色特征進行影像檢索技術受到重視，并最早得到應用，一般采用直方圖來描述影像的顏色特征，計算每幅影像的顏色直方圖，即每一種顏色在影像像素點中的比例，作為影像的特征矢量加以保存，

1991年，ML Swain和DH Ballard發表了顏色索引一文，使用顏色直方圖求交進行影像顏色相似性計算，邁出了基于內容檢索的第一步，顏色的檢索一般應用于色彩較為豐富的自然圖景的影像檢索中，

3.2 基于顏色的特征表達

影像的顏色己經是人們注意的記憶影像的主要特征之一，顏色不像其它資訊那樣揭示物體本質特性，但是顏色作為影像的特征有其特殊的特點，使得在某些場合下利用顏色進行影像檢索有著很高的效率和準確性，在大自然中，顏色經常標志了不同的物種，

在人們的生活中，顏色也常常用來作為警示等標志，顏色作為物體的屬性之一用于影像檢索系統，具有以下特點：

·資料量小，在這個世界上出現的顏色中，只需要采用兩百多種離散的顏色，就可以區分大量的物體，

·顏色特征與影像位移、尺寸和影像中的物件的位置無關，具有位移不變性、旋轉不變性和尺寸不變性，

·顏色特征受物體完整性的影響較小，當物體部分的遮擋時，相對于顏色直方圖而言，顏色直方圖受到的影響不是很大，

·顏色直方圖受影像的解析度的影響較小，

·噪聲對檢索效果有一定的影響，但通過某種演算法很容易減小噪音對匹配作業的影響，

3.3 顏色空間

如何用數值表示紛繁復雜的顏色，人們已經進行了許多研究，研究表明，人眼對顏色的感知是三維的，找到符合人眼視覺特征的顏色模型是利用顏色特征進行影像檢索的關鍵，影像的顏色特征不僅取決于影像本身，而且還與觀察者的視覺系統和觀察經驗有關，因此為了準確提取表征原始影像顏色資訊，提取演算法必須在符合人類視覺系統的生理特征和人類觀察經驗的視覺感知特征的顏色空間內進行，對彩色影像顏色特征提取的研究，必須在特定的顏色空間中進行，實際應用中常用到的顏色空間很多，比如L*a*b*顏色空間、RGB空間、HSV空間、Munsell空間、YUV空間等等，

3.3.1 RGB顏色空間

面向硬設備的最常用顏色模型是RGB模型，它是一種與人的視覺系統結構密切相連的模型，根據人眼結構，所有顏色都可看作是3個基本顏色-紅R，綠G和藍B的不同組合，為了建立標準，國際照度委員會(CIE)早在1931年就規定紅、綠、藍這3種基本色的波長分別為700nm，546.lnm，435.8nm，由于光源的光譜是連續漸變的，所以并沒有一種顏色可準確地叫做紅、綠、藍，因而需要注意，定義3種基本波長并不表明僅由3個固定的R、G、B分量就可組成所有顏色，

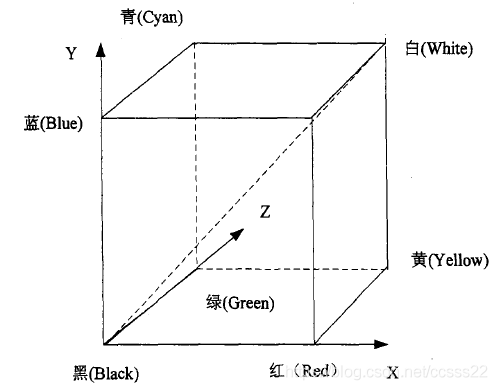

RGB模型可以建立在笛卡兒坐標系統里，其中3個軸分別為R，G，B，見圖3-1所示，RGB模型的空間是個正方體，原點對應黑色，離原點最遠的頂點對應白色，在這個模型中，從黑到白灰度值分布在從原點到最遠頂點間的連線上，而立方體內其余各點對應不同的顏色，可用從原點到該點的向量表示，一般為方便起見，總將立方體歸一化為單位立方體，這樣所有的R，G，B的值都在區間[0,1]之中，

根據這個模型，每幅彩色圖都包括3個獨立的基色平面，或者說可分解到3個平面上，反過來，如果1幅影像可被表示為3個平面，使用這個模型比較方便，色覺的產生需要發光光源的光通過反向或透射方式傳遞到眼睛，刺激視網膜細胞引起神經信號傳輸到大腦，然后人腦對此加以解釋產生色覺，

3.4.1 顏色特征的表征方法

·顏色直方圖法

顏色直方圖是在許多影像檢索系統中被廣泛應用的顏色特征，具有很好的表現能力，彩色影像的直方圖描述的是不同顏色在整幅影像中所占的比例，而并不關心每種顏色所處的空間位置，顏色直方圖特別適用于描述那些難以自動分割的影像和不需要考慮物體空間位置的影像，

·顏色矩表示法

顏色矩(Color Moments)特征是由Stricker和Orengo所提出的，這種方法的數學基礎在于影像中任何的顏色分布矩可以用它的矩來表示，由于顏色分布資訊主要集中在低階矩中，因此僅采用顏色的一階矩(mean)、二階矩(variance)、三階矩(skewness)就足以表達影像的顏色分布，影像的顏色矩一共只需九個分量：三個顏色分量，每個分量上三個低階矩，與其它的顏色特征相比是非常簡潔的，但是顏色矩特征的分辨能力較低，一般起到過濾縮小范圍的作用，通常和其它特征結合使用，

·顏色集表示法

為支持大規模影像庫中的快速查找，Smith和Chang提出了用顏色集(color set)作為對顏色直方圖的一種近似，首先將影像從RGB空間轉化成視覺均衡的顏色空間中的影像，并將顏色空間量化成若干個bin，然后用色彩自動分割技術將影像分為若干區域，每個區域用量化顏色空間的某個顏色分量來索引，從而將影像表達為一個二進制的顏色索引集，在影像匹配中，比較不同影像顏色集之間的距離和色彩區域的空間關系，因為顏色集表達為二進制的特征向量，可以構造二分查找數來加快速度，這對于大規模的影像庫十分有利，但在強調了檢索速度的同時，也喪失了查找的準確性，

·顏色對表示法

顏色直方圖丟失了顏色的位置資訊，因此它對影像的細致查找或對影像中物件的查找不太合適，如果能夠借助影像子塊之間顏色的鄰接關系，通過顏色進行組對建模，則若兩幅影像具有相同顏色組對，那么就建立了這兩幅影像的相似性描述，不僅是在全域的顏色構成上，而且在區域位置上的顏色構成上，這就是所謂的顏色對方法，

3.4.2 顏色特征提取演算法和MATLAB仿真

本文我們主要研究基于HSV的顏色特征提取演算法，本文的影像處理我們采用一下的圖片進行處理：

圖3-4 系統初始處理的影像

HSV顏色空間的每個分量直接對視覺感受起作用，是均勻的顏色空間，HSV模型對應于畫家配比模型，它能較好反映人對顏色的感知和鑒別能力，非常適用用于基于顏色的影像相似比較，從人的心理感知來說，HSV顏色空間要比RGB顏色空間更直觀，更容易接受，

·MATLAB程式設計與仿真

通過上面的分析，我們可以撰寫如下的代碼，首先H,S,V的計算公式的MATLAB代碼如下所示：

H計算公式：

for i = 1:M

for j = 1:N

%第1級

if h(i,j)>345&&h(i,j)<=360||h(i,j)<=15

H(i,j)=0;

end

%第2級

if h(i,j)>15&&h(i,j)<=25

H(i,j)=1;

end

%第3級

if h(i,j)>25&&h(i,j)<=45

H(i,j)=2;

end

%第4級

if h(i,j)>45&&h(i,j)<=55

H(i,j)=3;

end

%第5級

if h(i,j)>55&&h(i,j)<=80

H(i,j)=4;

end

%第6級

if h(i,j)>80&&h(i,j)<=108

H(i,j)=5;

end

%第7級

if h(i,j)>108&&h(i,j)<=140

H(i,j)=6;

end

%第8級

if h(i,j)>140&&h(i,j)<=165

H(i,j)=7;

end

%第9級

if h(i,j)>165&&h(i,j)<=190

H(i,j)=8;

end

%第10級

if h(i,j)>190&&h(i,j)<=220

H(i,j)=9;

end

%第11級

if h(i,j)>220&&h(i,j)<=255

H(i,j)=10;

end

%第12級

if h(i,j)>255&&h(i,j)<=275

H(i,j)=11;

end

%第13級

if h(i,j)>275&&h(i,j)<=290

H(i,j)=12;

end

%第14級

if h(i,j)>290&&h(i,j)<=316

H(i,j)=13;

end

%第15級

if h(i,j)>316&&h(i,j)<=330

H(i,j)=14;

end

%第16級

if h(i,j)>330&&h(i,j)<=345

H(i,j)=15;

end

end

end

S計算公式：

for i=1:M

for j=1:N

%第1級

if s(i,j)>0&&s(i,j)<=0.15

S(i,j)=0;

end

%第2級

if s(i,j)>0.15&&s(i,j)<=0.4

S(i,j)=1;

end

%第3級

if s(i,j)>0.4&&s(i,j)<=0.75

S(i,j)=2;

end

%第4級

if s(i,j)>0.75&&s(i,j)<=1

S(i,j)=3;

end

end

end

V計算公式：

for i=1:M

for j=1:N

%第1級

if v(i,j)>0&&v(i,j)<=0.15

V(i,j)=0;

end

%第2級

if v(i,j)>0.15&&v(i,j)<=0.4

V(i,j)=1;

end

%第3級

if v(i,j)>0.4&&v(i,j)<=0.75

V(i,j)=2;

end

%第4級

if v(i,j)>0.75&&v(i,j)<=1

V(i,j)=3;

end

end

end

L計算公式：

for i=1:M

for j=1:N

if s(i,j)>0.2&&s(i,j)<=1&&v(i,j)>0.2&&v(i,j)<=1

L(i,j)=16*H(i,j)+4*S(i,j)+V(i,j);

end

end

end

其仿真結果如下所示：

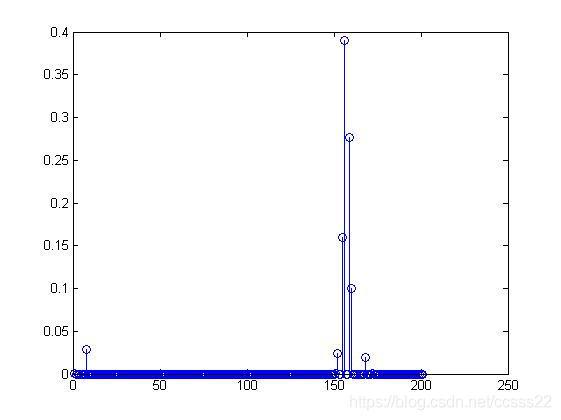

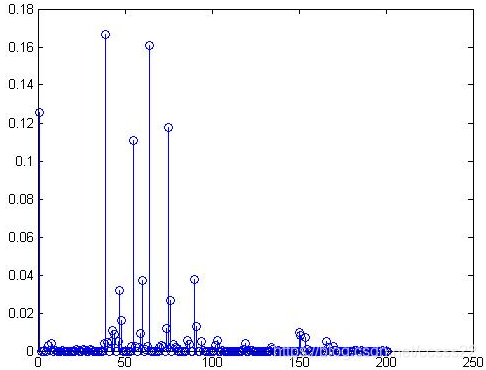

圖3-5 原始圖1的顏色提取效果圖

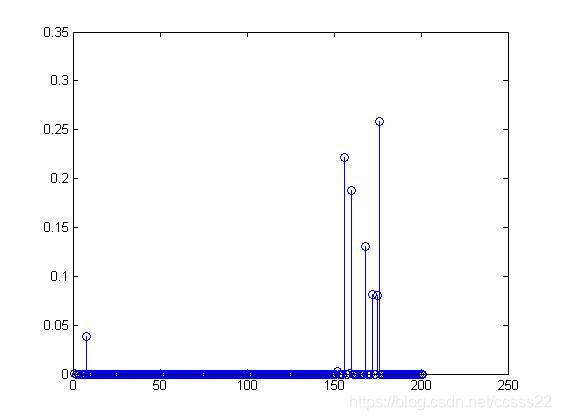

圖3-6 原始圖2的顏色提取效果圖

圖3-5是影像1的HSV空間的L聯合特征矢量直方圖；圖3-6是將原影像旋轉了180度得到彩色影像2以后求得的其L聯合特征矢量直方圖，結果與彩色影像1的完全一致，從而驗證了HSV空間的L特征矢量直方圖同樣具有旋轉不變性，

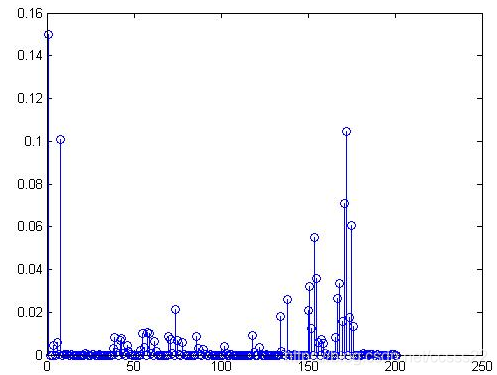

圖3-7 原始圖3的顏色提取效果圖

這個說明不同的影像的顏色提取效果是不同的，通過這個仿真結果我們可以區分不同影像，同樣道理，對于原始圖4其是圖3的旋轉圖，其HSV顏色提取仿真效果和圖3-7是也是完全相同的，

4.1紋理特征簡介

紋理作為物體的一個重要而又難以描述的特征，也是基于內容檢索的一條重要線索，基于紋理的特征提取在區分有相似顏色區域時是非常有用的，各種各樣的技術已經被用來計算紋理的相似性，常用的紋理分析方法是統計方法，如基于共生矩陣的紋理分析，基于馬爾可夫隨機場的紋理分析，基于小波變換的紋理分析方法等，由于紋理分析方法千差萬別，因此對不同的應用領域設計不同的紋理分析方法，

數字影像中的紋理是相鄰像素的灰度或顏色的空間相關性，或是影像灰度和顏色隨空間位置變化的視覺表現，使用數學或資訊論的方法抽取的紋理度量稱為紋理特征，由于紋理特征可用來對影像中的空間資訊進行一定程度的定量描述，因此也是基于內容的影像檢索中一個重要手段，

4.2 紋理特征的表征方法

統計法紋理描述方法利用適合于統計模式識別的形式來描述紋理，在每個紋理描述結果中，每個紋理屬性用一個特征向量來描述，它代表了多維特征空間中的一個點，它的目標是尋找一個確定型的或者概率型的決策規則給紋理賦予特定的類別，統計法紋理描述主要有共生矩陣，分形理論，國際標準MPEG-7提供的邊緣直方圖紋理描述符，數學形態學的方法以及基于自相關函式的紋理描述方法等，

·結構分析方法

結構分析方法的基本思想是認為復雜的紋理可由一些簡單的紋理基元以一定的有規律的形式重復排列組合而成，如果定義出一些排列基元的規則，就有可能將某些紋理基元按照規定的方式組織成所需要的紋理模式，紋理基元描述了區域紋理特征，對整幅影像中不同紋理基元的分布統計可獲得影像的全面紋理資訊，對于存在于紋理基元之間的結構關系，可以有不同的分析途徑，最簡單的方法是分析紋理基元之間存在相位、距離、尺寸等統計特征，也可以考慮用復雜的方法分析，如利用模型或句法等，

·統計分析方法

該方法利用紋理的統計特性和規律來描述紋理，它適用于像木紋、砂地、草坪那樣的細而不規則的自然紋理，也同樣適用于人工紋理，是最早應用在紋理分析中的方法之一，統計方法從根據像素灰度值的統計分析出發，推匯出一些統計量表達紋理特征，根據特征計算時所使用的點的個數，此類方法又可分為一階統計量、二階統計量和高階統計量，

在本章，我們將要仿真的原始影像如下所示：

圖4-1 原始影像

我們首先利用顏色提取的方法對影像進行仿真，得到如下的仿真結果：

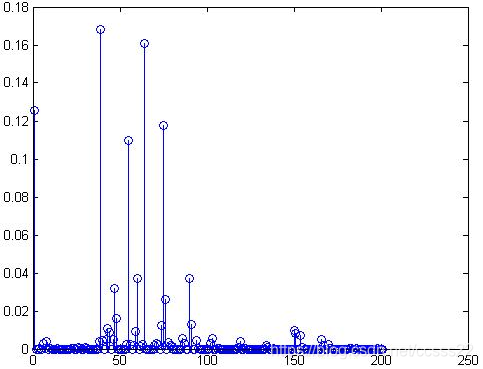

圖4-2 顏色提取仿真圖

通過仿真我們發現當兩個顏色大致相同的時候（這里都為藍色為主色調），那么通過顏色提取后其結果相似，上圖中其峰值都在150左右開始，如果我們要識別的影像顏色更接近，那么其峰值機會相同，這對我們影像的檢索造成困難，所以這里我們將對這類圖片進行進一步的測驗，我們將根據其紋理進行判斷，

那么在這種情況下，我們就需要對其紋理進行提取，即在仿真中對于同一點的幅度進行比較，其代碼較長，這里我們直接給出仿真結果圖：

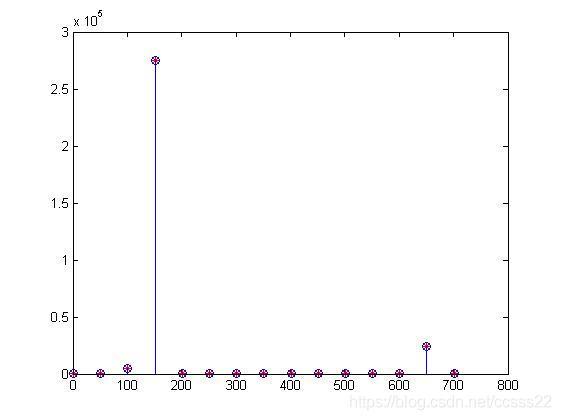

圖4-3 圖一的紋理提取仿真結果

我們可以看到其峰值的最值為2多點，

圖4-4 圖二的紋理提取仿真結果

我們可以看到其峰值的最值為2.5多點，

通過對比就能分析出是不同的圖片，

1-顏色特征提取

clc;

clear;

close all;

Image=imread('2.bmp');

[M,N,O]=size(Image);

[h,s,v]=rgb2hsv(Image);

H=h;

S=s;

V=v;

h=h*360;

for i=1:M

for j=1:N

if v(i,j)<0.2

L(i,j)=0;

end

if s(i,j)<0.2&&v(i,j)>0.2&&v(i,j)<=0.8

L(i,j)=(v(i,j)-0.2)*10+1;

end

if s(i,j)<0.2&&v(i,j)>0.8&&v(i,j)<=1

L(i,j)=7;

end

end

end

%*************************************************

% h量化成16級；

% s量化成4級；

% v量化成4級；

for i = 1:M

for j = 1:N

%第1級

if h(i,j)>345&&h(i,j)<=360||h(i,j)<=15

H(i,j)=0;

end

%第2級

if h(i,j)>15&&h(i,j)<=25

H(i,j)=1;

end

%第3級

if h(i,j)>25&&h(i,j)<=45

H(i,j)=2;

end

%第4級

if h(i,j)>45&&h(i,j)<=55

H(i,j)=3;

end

%第5級

if h(i,j)>55&&h(i,j)<=80

H(i,j)=4;

end

%第6級

if h(i,j)>80&&h(i,j)<=108

H(i,j)=5;

end

%第7級

if h(i,j)>108&&h(i,j)<=140

H(i,j)=6;

end

%第8級

if h(i,j)>140&&h(i,j)<=165

H(i,j)=7;

end

%第9級

if h(i,j)>165&&h(i,j)<=190

H(i,j)=8;

end

%第10級

if h(i,j)>190&&h(i,j)<=220

H(i,j)=9;

end

%第11級

if h(i,j)>220&&h(i,j)<=255

H(i,j)=10;

end

%第12級

if h(i,j)>255&&h(i,j)<=275

H(i,j)=11;

end

%第13級

if h(i,j)>275&&h(i,j)<=290

H(i,j)=12;

end

%第14級

if h(i,j)>290&&h(i,j)<=316

H(i,j)=13;

end

%第15級

if h(i,j)>316&&h(i,j)<=330

H(i,j)=14;

end

%第16級

if h(i,j)>330&&h(i,j)<=345

H(i,j)=15;

end

end

end

for i=1:M

for j=1:N

%第1級

if s(i,j)>0&&s(i,j)<=0.15

S(i,j)=0;

end

%第2級

if s(i,j)>0.15&&s(i,j)<=0.4

S(i,j)=1;

end

%第3級

if s(i,j)>0.4&&s(i,j)<=0.75

S(i,j)=2;

end

%第4級

if s(i,j)>0.75&&s(i,j)<=1

S(i,j)=3;

end

end

end

for i=1:M

for j=1:N

%第1級

if v(i,j)>0&&v(i,j)<=0.15

V(i,j)=0;

end

%第2級

if v(i,j)>0.15&&v(i,j)<=0.4

V(i,j)=1;

end

%第3級

if v(i,j)>0.4&&v(i,j)<=0.75

V(i,j)=2;

end

%第4級

if v(i,j)>0.75&&v(i,j)<=1

V(i,j)=3;

end

end

end

%將三個顏色分量合成為一維特征向量

for i=1:M

for j=1:N

if s(i,j)>0.2&&s(i,j)<=1&&v(i,j)>0.2&&v(i,j)<=1

L(i,j)=16*H(i,j)+4*S(i,j)+V(i,j);

end

end

end

%計算L的直方圖

for i=0:200

Hist(i+1)=size(find(L==i),1);

end

Hist = Hist/sum(Hist)

i=0:1:200

figure,stem(i+1,Hist(i+1));

2-紋理提取

clc;

clear;

close all

IN=imread('2.bmp');

gray=256;

[R,C]=size(IN);

%采用平方求和計算梯度矩陣

GM=zeros(R-1,C-1);

for i=1:R-1

for j=1:C-1

n_GM=(IN(i,j+1)-IN(i,j))^2+(IN(i+1,j)-IN(i,j))^2;

GM(i,j)=sqrt(double(n_GM));

end

end

% figure,imshow(GM);

%找出最大值最小值

n_min=min(GM(:));

n_max=max(GM(:));

%把梯度圖象灰度級離散化

new_gray=32;

%新的梯度矩陣為new_GM

new_GM=zeros(R-1,C-1);

new_GM=uint8((GM-n_min)/(n_max-n_min)*(new_gray-1));

%計算灰度梯度共生矩陣

%梯度矩陣比軌度矩陣維數少1，忽略灰度矩陣最外圍

H=zeros(gray,new_gray);

for i=1:R-1

for j=1:C-1

H(IN(i,j)+1,new_GM(i,j)+1)= H(IN(i,j)+1,new_GM(i,j)+1)+1;

end

end

%歸一化灰度梯度矩陣 H_basic

total=i*j;

H_basic=H/total;

%小梯度優勢 T1

TT=sum(H);

T1=0;

for j=1:new_gray

T1=T1+TT(1,j)/j^2;

end

T1=T1/total;

%計算大梯度優勢 T2

T2=0;

for j=1:new_gray

T2=T2+TT(1,j)*(j-1);

end

T2=T2/total;

%計算灰度分布的不均勻性 T3

T3=0;

TT1=sum(H');

for j=1:gray

T3=T3+TT1(1,j)^2;

end

T3=T3/total;

%計算梯度分布的不均勻性 T4

T4=0;

for j=1:new_gray

T4=T4+TT(1,j)^2;

end

T4=T4/total;

%計算能量 T5

T5=0;

for i=1:gray

for j=1:new_gray

T5=T5+H_basic(i,j)^2;

end

end

%計算灰度平均 T6

TT2=sum((H_basic)');

T6=0;

for j=1:gray

T6=T6+(j-1)*TT2(1,j);

end

%計算梯度平均 T7

T7=0;

TT3=sum(H_basic);

for j=1:new_gray

T7=T7+(j-1)*TT3(1,j);

end

%計算灰度均方差 T8

T8=0;

for j=1:gray

T8=T8+(j-1-T6)^2*TT2(1,j);

end

T8=sqrt(T8);

%計算梯度均方差 T9

T9=0;

for j=1:new_gray

T9=T9+(j-1-T7)^2*TT3(1,j);

end

T9=sqrt(T9);

% 計算相關 T10

T10=0;

for i=1:gray

for j=1:new_gray

T10=T10+(i-1-T6)*(j-1-T7)*H_basic(i,j);

end

end

%計算灰度熵 T11

T11=0;

for j=1:gray

T11=T11+TT2(1,j)*log10(TT2(1,j)+eps);

end

T11=-T11;

%計算梯度熵 T12

T12=0;

for j=1:new_gray

T12=T12+TT3(1,j)*log10(TT3(1,j)+eps);

end

T12=-T12;

%計算混合熵 T13

T13=0;

for i=1:gray

for j=1:new_gray

T13=T13+H_basic(i,j)*log10(H_basic(i,j)+eps);

end

end

T13=-T13;

%計算慣性 T14

T14=0;

for i=1:gray

for j=1:new_gray

T14=T14+(i-j)^2*H_basic(i,j);

end

end

%計算逆差矩 T15

T15=0;

for i=1:gray

for j=1:new_gray

T15=T15+H_basic(i,j)/(1+(i-j)^2);

end

end

x=1:50:750;

OUT(1,1)=T1;

OUT(1,2)=T2;

OUT(1,3)=T3;

OUT(1,4)=T4;

OUT(1,5)=T5;

OUT(1,6)=T6;

OUT(1,7)=T7;

OUT(1,8)=T8;

OUT(1,9)=T9;

OUT(1,10)=T10;

OUT(1,11)=T11;

OUT(1,12)=T12;

OUT(1,13)=T13;

OUT(1,14)=T14;

OUT(1,15)=T15;

for num=1:15

if num>2

stem(x,OUT,'-');

hold on;

else

stem(x,OUT,'-*r');

hold on;

end

end

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/152551.html

標籤：其他

上一篇：44. 舉例說明 sychronized 修飾符應用的場景

下一篇：SourInsight使用說明

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
