現在的狀態是這樣的，芯片檢查沒有短路，電路板沒有短路，焊芯片時只要焊上3. 3V和GND就3. 3V接地短路。
我把芯片全部焊接好，割線想看下外圍電路哪里短路了，只要把芯片的幾個3. 3V與外圍電路割斷，任意最后一個3.3v割斷后電路板和芯片就都沒有短路了，這個是什么情況？
uj5u.com熱心網友回復：
沒看出問題。之前429打板，連打兩板焊上芯片都短路，幾乎放棄。后來有個做過維修的兄弟指點了兩句。
1：所有元件不上，萬能表測正負極短路不?
2：第一個就焊上芯片，看短路不?
基本這樣就能發現短路在哪部分了。
uj5u.com熱心網友回復：

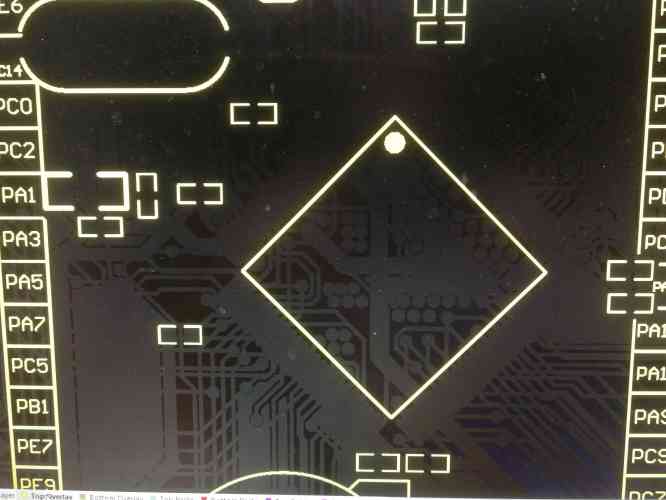

規則設定的間距是多少的？怎么感覺那么近uj5u.com熱心網友回復：
怕不是你電源引腳和芯片底部的過孔連一起了uj5u.com熱心網友回復：
如果是畫板的問題話，CRC檢查一下，就能發現問題。uj5u.com熱心網友回復：
換塊板子，一步一步來檢查： 先檢查光板是不是短路的，然后，每焊一個跟電源有關的器件（哪怕是電容），再仔細量一下是否短路，一定會找到問題所在~~~。 測驗的時候要仔細一點，確保測驗不出問題（有時管腳焊盤小，表筆沒接觸到反而判定錯誤就很難查了）。 一個字：細心就好uj5u.com熱心網友回復：
鋪銅安全間距設定大一點，uj5u.com熱心網友回復：
你說的短路，有沒有看過直流阻抗具體是多少？或者說你上過電了電流超了或芯片燒了？有時候因為TVS保護或者直流阻抗就是小，導致你誤判為短路，所以你要先確認是不是真短路了。uj5u.com熱心網友回復：

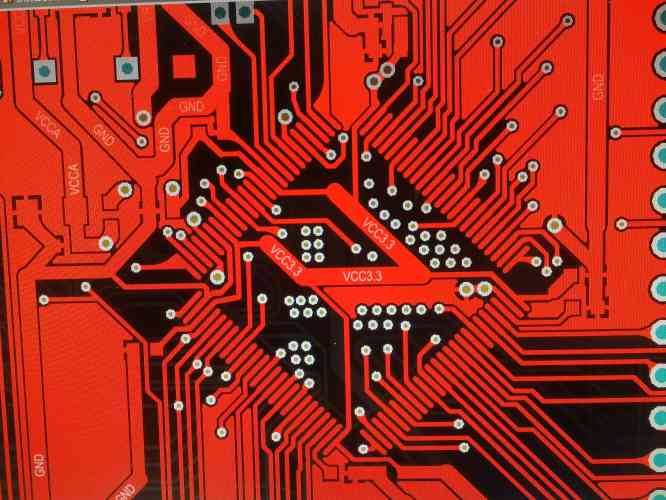

電源線和敷銅距離太近了，過孔有可能給過接地uj5u.com熱心網友回復：
線與線的間距太靠近了，還有你的過孔太多，這些都是潛在隱患~uj5u.com熱心網友回復：
Pcb有沒做油墨塞孔？uj5u.com熱心網友回復：
焊接問題
uj5u.com熱心網友回復：
確保焊接沒有失誤，檢查一遍原理圖網路，在PCB上面將VCC、GND輪流高亮觀察一遍uj5u.com熱心網友回復：
如果不是設計問題，用毫歐表，到處點，可以慢慢逼近短路點，需要有耐心，產線維修，最怕的就是短路，很難找到短路點的。uj5u.com熱心網友回復：
1、看你的描述電路板應該沒有短路，那就先確認你的芯片封裝是否有錯；2、確認焊接的時候一腳沒有錯；
3、焊接是否有短路的地方；
uj5u.com熱心網友回復：
有一個首要問題要解決，PCB規則要改一下，鋪銅安全間距要加大。一般情況要大于0.25，拋開原理圖電源與地的錯誤，那就有可能是芯片損壞，或者是焊接有連錫現象，檢查3.3V與地網路。uj5u.com熱心網友回復：
7樓說的對，一般萬用表二極管檔，直流電阻小于70歐姆就認為是短路， 你要先用直流電阻檔測驗一下3.3V和GND的直流電阻在看一下。uj5u.com熱心網友回復：
如果實在找不到，可以焊上芯片之后，讓給電源逐漸加電到電流毫安級，用熱像儀找一下發熱點。uj5u.com熱心網友回復：
1：確認芯片腳位是否正常，你給的資料不能判斷第一在左邊(確認正常后看第2部分）2：靠近電源腳位的過孔有沒有露銅，這個很關鍵，因為是自己焊短路的，并且還看不到
3：確認都沒有問題還是短路，可以拆下芯片再確認是否正常，正常的話可以焊一個電源不短路的不良芯片，加上電源燒下，看看可否燒同，注意到燒的地方就是短路點
注意：這是做維修的土辦法和經驗，希望有幫助
uj5u.com熱心網友回復：
如果懷疑PCB短路的話，裸板檢查短路，就是不焊接任何零件檢查線路是否短路。uj5u.com熱心網友回復：
用萬用表量一下直流阻抗，而不是表響了就視為短路。 有的芯片電源對地直流阻抗不高于50歐姆，萬用表是會響的，不代表短路。uj5u.com熱心網友回復：
先測裸板是不是有短路，如果沒有，多半是你的封裝畫錯了，或者是有器件放錯位置了，電容放成電阻之類的了。uj5u.com熱心網友回復：
這種情況我以前也遇到過，是別人的板子。當時的情況是這樣的，第二次打板回來焊接，焊接好后萬用表一測，3.3和GND短路，然后讓我去幫忙看問題。
1. 首先，裸板測驗，沒有短路現象；
2. 將3.3V的LDO吹下來，LDO沒問題，板子還是短路；
3. 檢查芯片供電引腳有沒有錯位，發現線路沒有問題，也沒有焊錫粘連現象；
4. 將MCU吹下來，將焊盤清理干凈，萬用表測量，板子沒短路；
5. 測量MCU引腳，發現3.3和GND短了。。。
MCU竟然燒了。。。從沒遇到過這種情況
uj5u.com熱心網友回復：
電源器件封裝做錯了。uj5u.com熱心網友回復：
進行DRC檢測uj5u.com熱心網友回復：

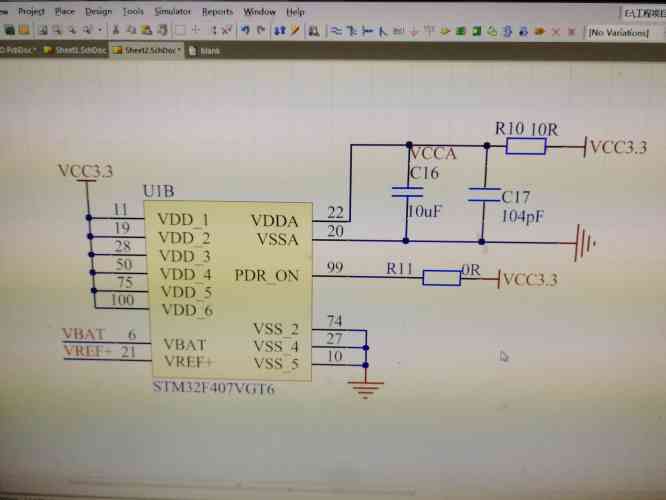

先檢查原理圖有沒有問題，有可能VCC和GND標錯了。 這狗啃的畫法，也想起了我剛學的樣子哈哈哈。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/15563.html
