littlevgl 6.0 外部spiflash 顯示中文

I.簡介

littlevgl 6.0 顯示中文，從查找的資料來看，一種利用內部flash，通過官方工具或網友制作的工具，生成.C檔案放到內部編譯，在宣告下，就可以顯示中文，這種方法只是用少量字體，畢竟這種做法很占用內部flash，

另外兩種是放到SD卡或外部spiflash，放到SD卡的網上的實體大多是基于7.0的，暫時沒有去實作，我這里實作的是從SD卡拷貝到spiflash中（利用工具生成.bin 和.c )，還有看到網上有從SD卡上電拷貝到外部SDRAM中，用法和第一種相似，這種做法從理論上來看速度應該更快，

II實作程序

I. 第一種實作方式

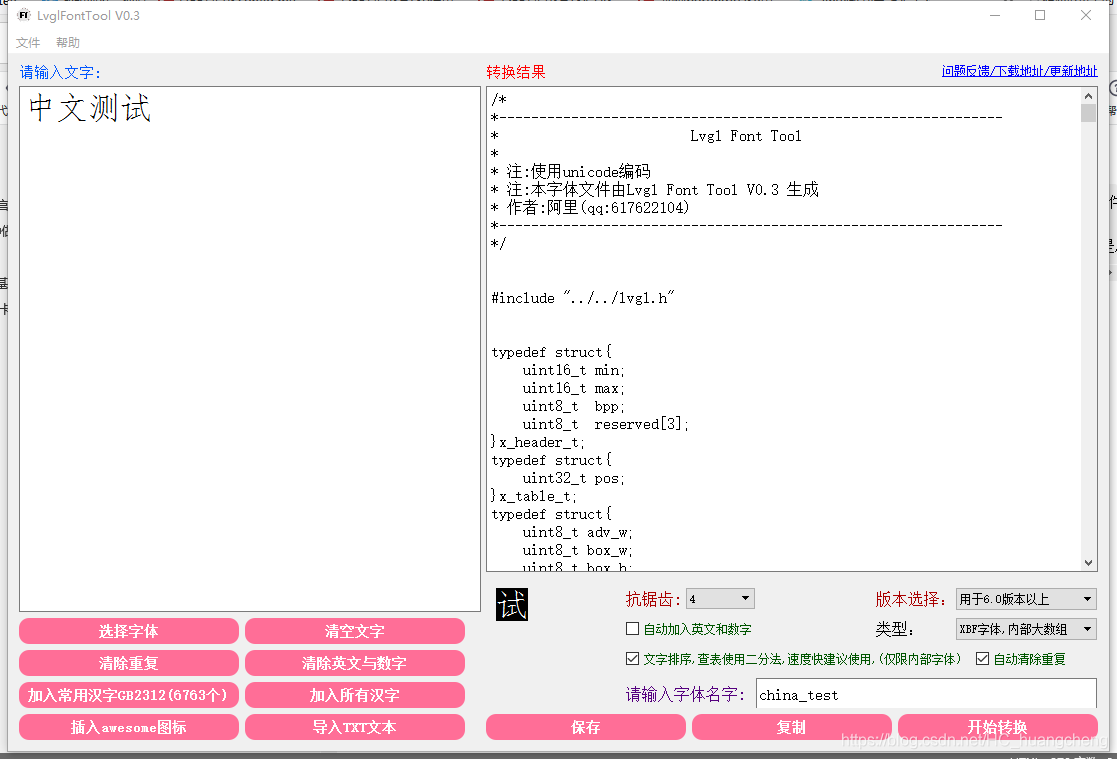

使用工具生成，注意選擇XBF字體，內部大陣列，點擊保存生成china_test的檔案，添加工程中，注意宣告下，就可以使用了，
代碼如下：

#include "lvgl/lvgl.h"

LV_FONT_DECLARE(china_test);

void lv_chinest_test(void)
{
	static lv_style_t style;
	lv_obj_t * label;

	label =lv_label_create( lv_scr_act(), NULL);
	lv_obj_set_size( label, 100, 100);
	lv_style_copy(&style, &lv_style_plain);
	style.body.main_color = LV_COLOR_BLACK;
	style.body.grad_color = LV_COLOR_BLACK;
	style.text.font = &china_test;
	lv_obj_set_style(label, &style);
	lv_label_set_text(label, "中文測驗");
	printf("1234");
}

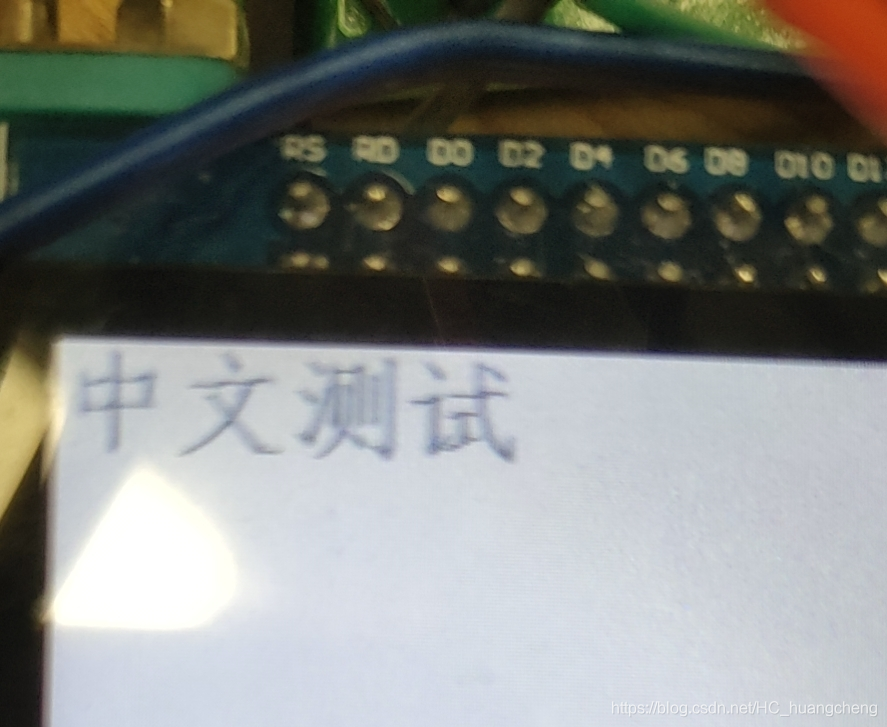

顯示結果如下

II. 字庫放到spiflash顯示漢字

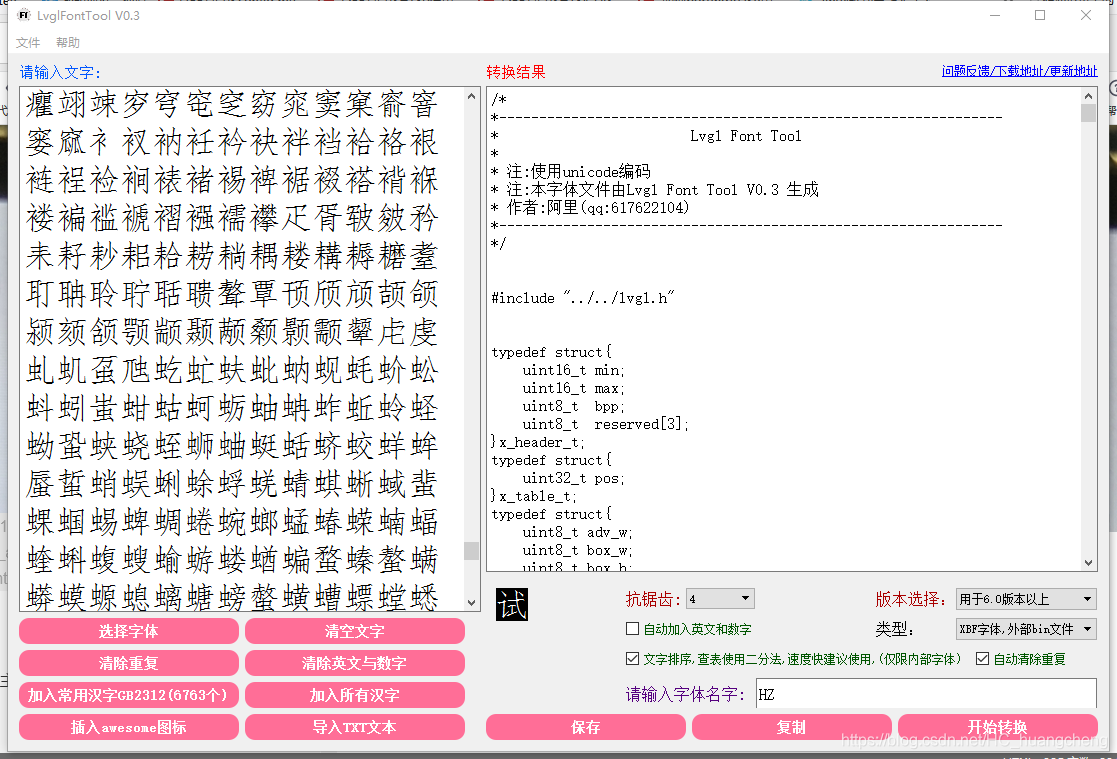

首先制作字庫檔案，可以添加常用漢字，字號和字體樣式自主選擇 ，如下圖，加入常用漢字
會生成HZ.bin 和 HZ.c 兩個檔案，把HZ.bin 放大SD卡，一定要記得路徑例如“/HZ.bin”,利用檔案系統打開這個檔案，讓后拷貝到spiflash 某個固定地址，一定要記得起始地址（這個非常重要），我是利用正點原子漢字顯示實驗歷程修改的，主要修改你要寫入的檔案（字庫）路徑，其他不做修改，這里只做測驗，替換掉UNIGBK_PATH路徑
//字庫存放在磁盤中的路徑
u8const GBK24_PATH="/SYSTEM/FONT/GBK24.FON"; //GBK24的存放位置
u8const GBK16_PATH="/SYSTEM/FONT/GBK16.FON"; //GBK16的存放位置
u8const GBK12_PATH="/SYSTEM/FONT/GBK12.FON"; //GBK12的存放位置
//u8const UNIGBK_PATH="/SYSTEM/FONT/UNIGBK.BIN"; //UNIGBK.BIN的存放位置
u8const UNIGBK_PATH="/HZ.bin";
正點原子默認代碼按KEY0自動升級上述四個字庫，有個函式可以單獨升級某個字庫，這里沒做測驗，直接修改u8 update_font(u16 x,u16 y,u8 size,u8 src)，屏蔽掉其他三個檔案的讀寫即可，
修改代碼如下：添加兩處#if 0 #end注釋其他即可

	//先查找檔案是否正常
	strcpy((char*)pname,(char*)src);	//copy src內容到pname
	strcat((char*)pname,(char*)UNIGBK_PATH);
 	res=f_open(fftemp,(const TCHAR*)pname,FA_READ);
 	if(res)rval|=1<<4;//打開檔案失敗
 #if 0
	strcpy((char*)pname,(char*)src);	//copy src內容到pname
	strcat((char*)pname,(char*)GBK12_PATH);
 	res=f_open(fftemp,(const TCHAR*)pname,FA_READ);
 	if(res)rval|=1<<5;//打開檔案失敗
	strcpy((char*)pname,(char*)src);	//copy src內容到pname
	strcat((char*)pname,(char*)GBK16_PATH);
 	res=f_open(fftemp,(const TCHAR*)pname,FA_READ);
 	if(res)rval|=1<<6;//打開檔案失敗
	strcpy((char*)pname,(char*)src);	//copy src內容到pname
	strcat((char*)pname,(char*)GBK24_PATH);
 	res=f_open(fftemp,(const TCHAR*)pname,FA_READ);
 	if(res)rval|=1<<7;//打開檔案失敗
#endif
	myfree(SRAMIN,fftemp);//釋放記憶體
	if(rval==0)//字庫檔案都存在.
	{
		LCD_ShowString(x,y,240,320,size,"Erasing sectors... ");//提示正在擦除扇區
		for(i=0;i<FONTSECSIZE;i++)	//先擦除字庫區域,提高寫入速度
		{
			fupd_prog(x+20*size/2,y,size,FONTSECSIZE,i);//進度顯示
			W25QXX_Read((u8*)buf,((FONTINFOADDR/4096)+i)*4096,4096);//讀出整個扇區的內容
			for(j=0;j<1024;j++)//校驗資料
			{
				if(buf[j]!=0XFFFFFFFF)break;//需要擦除
			}
			if(j!=1024)W25QXX_Erase_Sector((FONTINFOADDR/4096)+i);	//需要擦除的扇區
		}
		//printf("\r\n 0x02%x",buf)
		myfree(SRAMIN,buf);
		LCD_ShowString(x,y,240,320,size,"Updating UNIGBK.BIN");
		strcpy((char*)pname,(char*)src);				//copy src內容到pname
		strcat((char*)pname,(char*)UNIGBK_PATH);
		res=updata_fontx(x+20*size/2,y,size,pname,0);	//更新UNIGBK.BIN
		if(res){myfree(SRAMIN,pname);return 1;}
		LCD_ShowString(x,y,240,320,size,"Updating GBK12.BIN  ");
#if 0
		strcpy((char*)pname,(char*)src);				//copy src內容到pname
		strcat((char*)pname,(char*)GBK12_PATH);
		res=updata_fontx(x+20*size/2,y,size,pname,1);	//更新GBK12.FON
		if(res){myfree(SRAMIN,pname);return 2;}
		LCD_ShowString(x,y,240,320,size,"Updating GBK16.BIN  ");
		strcpy((char*)pname,(char*)src);				//copy src內容到pname
		strcat((char*)pname,(char*)GBK16_PATH);
		res=updata_fontx(x+20*size/2,y,size,pname,2);	//更新GBK16.FON
		if(res){myfree(SRAMIN,pname);return 3;}
		LCD_ShowString(x,y,240,320,size,"Updating GBK24.BIN  ");
		strcpy((char*)pname,(char*)src);				//copy src內容到pname
		strcat((char*)pname,(char*)GBK24_PATH);
		res=updata_fontx(x+20*size/2,y,size,pname,3);	//更新GBK24.FON
		if(res){myfree(SRAMIN,pname);return 4;}
#endif
		//全部更新好了
		ftinfo.fontok=0XAA;
		W25QXX_Write((u8*)&ftinfo,FONTINFOADDR,sizeof(ftinfo));	//保存字庫資訊

代碼
__packed typedef struct
{
u8 fontok; //字庫存在標志，0XAA，字庫正常；其他，字庫不存在
u32 ugbkaddr; //unigbk的地址
u32 ugbksize; //unigbk的大小
u32 f12addr; //gbk12地址
u32 gbk12size; //gbk12的大小
u32 f16addr; //gbk16地址
u32 gbk16size; //gbk16的大小
u32 f24addr; //gbk24地址
u32 gkb24size; //gbk24的大小
}_font_info;
這個正點原子字庫存盤位置大小相關的結構體，ugbkaddr 此時的地址為1210241024+33（上述結構體大小），ugbksize為3,222,888 列印出的資料剛好和HZ.bin 大小對應
復制完成后最從12M + 33 的地方讀取若干位元組和源檔案對比，已確定檔案正確性

修改HZ.c
開啟__g_font_buf，添加W25QXX_Read(__g_font_buf, 12582945+offset, size);
12582945 = 1210241024+33；為什么加33 前面已經解釋過了
static uint8_t __g_font_buf[48];//如bin檔案存在SPI FLASH可使用此buff

static uint8_t __user_font_getdata(int offset, int size){
//如字模保存在SPI FLASH, SPIFLASH_Read(__g_font_buf,offset,size);
//如字模已加載到SDRAM,直接回傳偏移地址即可如:return (uint8_t)(sdram_fontddr+offset);
W25QXX_Read(__g_font_buf, 12582945+offset, size);
return __g_font_buf;
}
程式原始碼如下

#include "lvgl/lvgl.h"

//LV_FONT_DECLARE(china_test);
LV_FONT_DECLARE(HZ);

void lv_chinest_test(void)
{

	static lv_style_t style;
	lv_obj_t * label;

	label =lv_label_create( lv_scr_act(), NULL);
	lv_obj_set_size( label, 100, 100);
	lv_style_copy(&style, &lv_style_plain);
	style.body.main_color = LV_COLOR_BLACK;
	style.body.grad_color = LV_COLOR_BLACK;
	//style.text.font = &china_test;
	style.text.font = &HZ;
	lv_obj_set_style(label, &style);
	//lv_label_set_text(label, "中文測驗");
	lv_label_set_text(label, "世界那么大我想去看看");
	lv_label_ins_text(label, LV_LABEL_POS_LAST, "我思故我在");
	printf("1234");
}

顯示結果

總結

上述只是添加一種字庫，實際專案中可能添加多種字庫，根據實際需求添加需要的字體，如果板子沒有SD卡設備，就用通過其他方式把檔案（字庫）拷貝到spiflash中，比如串口接收，利用平臺中轉，最終寫到對用的spiflash中，實際量產的時候，有一片燒錄好spiflash，直接拷貝即可，
這里只做了一個簡單的除錯記錄，如有不正確的地方，請指正，
