? 這節主講 Canvas 繪制貝塞爾曲線，首先我們要了解 什么是貝塞爾曲線？
? 貝塞爾曲線(Bézier curve)，又稱貝茲曲線或貝濟埃曲線， 是應用于二維圖形應用程式的數學曲線，
? 一般的矢量圖形軟體通過它來精確畫出曲線，貝茲曲線由線段與節點組成，節點是可拖動的支點，線段像可伸縮的皮筋，我們在繪圖工具上看到的鋼筆工具就是來做這種矢量曲線的，
? 貝塞爾曲線是計算機圖形學中相當重要的引數曲線，在一些比較成熟的位圖軟體中也有貝塞爾曲線工具如PhotoShop 等，在Flash4 中還沒有完整的曲線工具，而在Flash5 里面已經提供出貝塞爾曲線工具，
? 貝塞爾曲線于1962，由法國工程師皮埃爾·貝塞爾（Pierre
Bézier）所廣泛發表，他運用貝塞爾曲線來為汽車的主體進行設計，貝塞爾曲線最初由Paul de Casteljau于1959年運用de Casteljau演演算法開發，以穩定數值的方法求出貝茲曲線，
? 啊，行了！視力不好就不要繼續往下讀了，來看圖片吧！
一次貝塞爾曲線：
簡單說就是一條直線，
二次貝塞爾曲線：

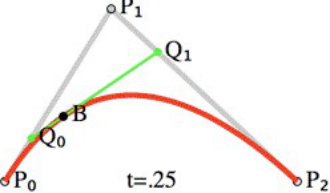

解釋圖：
紅色的曲線才是形成的貝塞爾曲線，

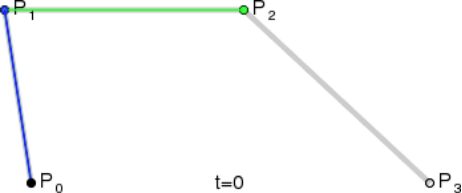

三次貝賽爾曲線：

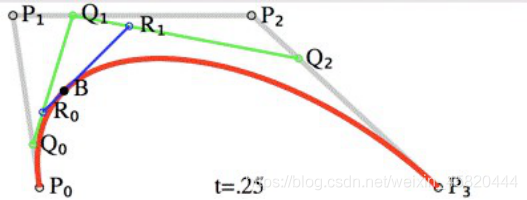

解釋圖：
紅色的曲線才是貝塞爾曲線，可以看到它的弧度跟三條直線有關，
我這么通俗的解釋應該都看懂了，讓我們瞧瞧 Canvas 是如何繪制貝塞爾曲線的，
繪制二次貝塞爾曲線：
quadraticCurveTo(cp1x, cp1y, x, y):
引數1 和 2 控制： 控制點坐標；
引數3 和 4 控制： 終點坐標，
我們來做一個小小的案例：
<html>
<head>
<title>Canvas 基礎</title>
<style>
canvas{
border: 1px solid black;
}
</style>
</head>
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
ctx.beginPath();
ctx.moveTo(10,200);//起始點
var cp1x =40, cp1y =100;//控制點
var x =200, y =200;// 結束點
//繪制二次貝塞爾曲線
ctx.quadraticCurveTo(cp1x, cp1y, x, y);
ctx.stroke();
ctx.beginPath();
ctx.rect(10,200,10,10);
ctx.rect(cp1x, cp1y,10,10);
ctx.rect(x, y,10,10);
ctx.fill();
}()
</script>
</html>

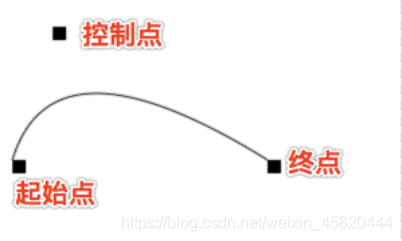

? 通過我們的仔細觀察，不難看出，起點、終點固定，曲線的弧度完全是由控制點決定的，如圖：
聰明如你，我們來看三次貝塞爾曲線：
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)：
引數1 和 2 控制： 控制點坐標；
引數3 和 4 控制： 控制點2的坐標；
引數5 和 6 控制： 終點的坐標，
結合案例：
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
ctx.beginPath();
ctx.moveTo(40,200);//起始點
var cp1x =20, cp1y =100;//控制點1
var cp2x =100, cp2y =120;//控制點2
var x =200, y =200;// 結束點
//繪制三次貝塞爾曲線
ctx.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y);
ctx.stroke();
ctx.beginPath();
ctx.rect(40,200,10,10);
ctx.rect(cp1x, cp1y,10,10);
ctx.rect(cp2x, cp2y,10,10);
ctx.rect(x, y,10,10);
ctx.fill();
}()
</script>
</html>

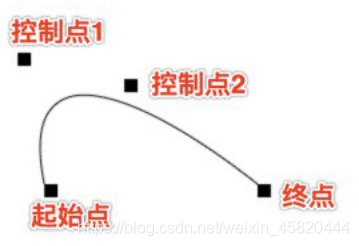

看下控制點2的效果：
給貝塞爾曲線染色：
fillStyle = color? 設定圖形的填充顏色;
strokeStyle = color ? 設定圖形輪廓的顏色，
注：
? 1.color 可以是表示 css 顏色值的字串、漸變物件或者圖案物件，
? 2.默認情況下，線條和填充顏色都是黑色，
? 3.一旦您設定了 strokeStyle 或者 fillStyle 的值，那么這個新值就會成為新繪制的圖形的默認值，如果你要給每個圖形上不同的顏色，你需要重新設定 fillStyle 或strokeStyle 的值，
就比如：
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
for(var i =0; i <6; i++){
for(var j =0; j <6; j++){
ctx.fillStyle ='rgb('+ Math.floor(255-42.5* i)+',0,'+ Math.floor(255-42.5* j)+')';
ctx.fillRect(j *50, i *50,50,50);
}
}
}()
</script>
</html>
效果圖如下：
漸變的顏色塊，好看嗎？
我們來做一個更有趣的！假設這些塊快顏色是隨機的，就好像：
那你得這樣：
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
for(var i =0; i <6; i++){
for(var j =0; j <6; j++){
ctx.strokeStyle =`rgb(${randomInt(0,255)},${randomInt(0,255)},${randomInt(0,255)})`;
ctx.strokeRect(j *50, i *50,40,40);
}
}
function randomInt(from, to){
return parseInt(Math.random()*(to -from+1)+from);
}
}()
</script>
</html>
? 我在底部定義了函式 randomInt 意為隨機整數，請不要遺漏了它，
? 然后我在想，有沒有透明屬性呢？
? 當然，rgba 不算嗎?
? oh no！我指定是 Canvas 透明屬性，
transparency( 透 明 度 )
? globalAlpha = transparencyValue
? 這個屬性影響到 canvas 里所有圖形的透明度，有效的值范圍是 0.0 （完全透明）到 1.0（完全不透明），默認是 1.0，
? globalAlpha 屬性在需要繪制大量擁有相同透明度的圖形時候相當高效，不過，我認為使用rgba()設定透明度更加好一些，
? 這個知識點并不重要，但直接跳過的話應該不合適吧？
? 先弄幾個小方塊出來吧！
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
ctx.fillStyle="red";
ctx.fillRect(20,20,75,50);
ctx.fillStyle="blue";
ctx.fillRect(50,50,75,50);
ctx.fillStyle="green";
ctx.fillRect(80,80,75,50);
}()
</script>
</html>
我們得到了這樣三個圖案:

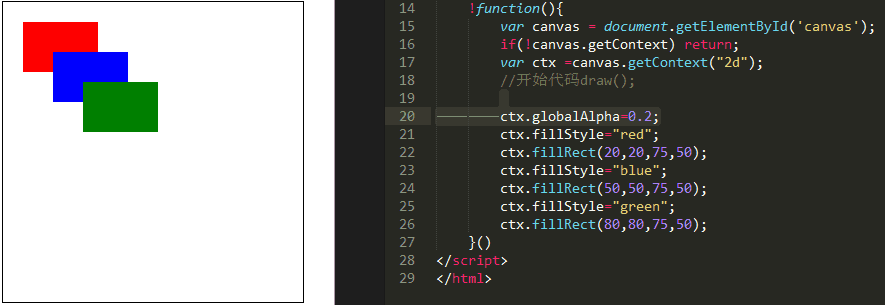

加上透明度，就在
在哪都可以，加在不同的地方所起到的影響各不相同
?什么？你說看不清代碼
?問我要啊！代碼又不要錢
<body>
<canvas id="canvas" width="300" height="300"></canvas>
</body>
<script>
!function(){
var canvas = document.getElementById('canvas');
if(!canvas.getContext) return;
var ctx =canvas.getContext("2d");
//開始代碼draw();
ctx.globalAlpha=0.2;
ctx.fillStyle="red";
ctx.fillRect(20,20,75,50);
ctx.fillStyle="blue";
ctx.fillRect(50,50,75,50);
ctx.fillStyle="green";
ctx.fillRect(80,80,75,50);
}()
</script>
</html>
所以我們很容易就看出了：
? 當透明度放在頂部時，影響全域，對整張 Canvas 畫布生效；
? 當透明度放在某一塊兒元素之下時，僅對其及以下元素生效，對其之前的元素均不生效；
? 當透明度放在函式尾部時，沒有任何意義，代碼不是按行收費的，為了優化請刪掉它，

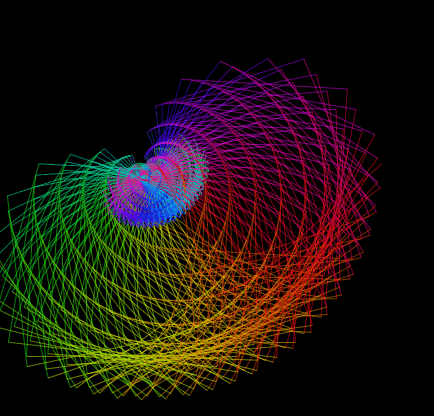

? Canvas 的路還有很長，別擔心我陪你一同度過，如果前 3 章你都看完了，恭喜你已經可以看懂這個了：
“ 鏈接在此 ”
? 假設你還參悟不透，那就看看第四章，反正又不要錢！我是 “ 我不是費圓 ”，一個勤快的程式員，
? 前端的學習不是一蹴而就，不積跬步無以至千里，不積小流無以成江海，持續不斷的努力才能讓你我有所識訓，專業的知識還得到機構去學習，培訓機構的設立有其存在的必然性，你錢花對了嗎？
