前言
不想做架構師的程式員不是個好組長，
昨天給學長看了我的“架構圖”之后，才知道那個不是架構圖，差不多一半用例圖加一半的流程圖吧，貽笑大方了，
所以，知恥而后勇，太尷尬了，
這一篇我不打算寫多少的文字，一切盡在不言中，一圖頂千言，
架構圖

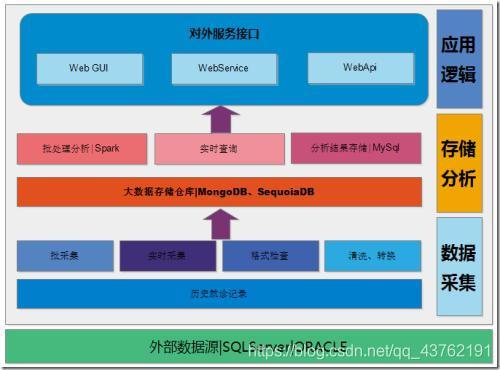

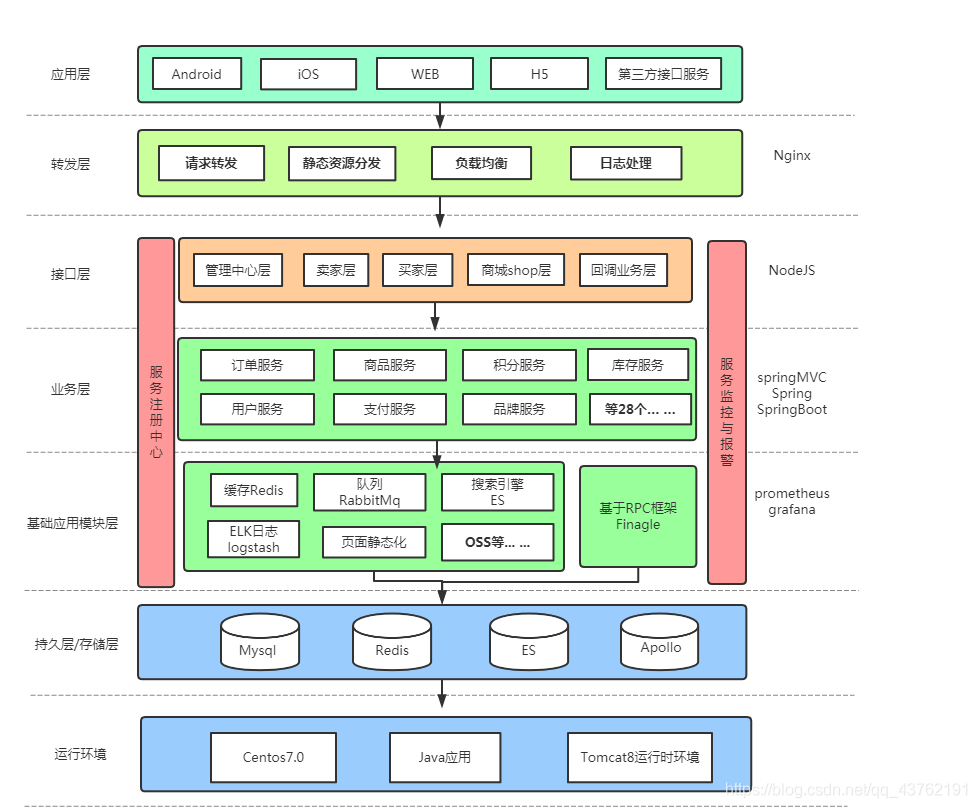

前段時間收集了一些架構圖，學長也給了我一個示范：
我找的示例：
參考資料：
軟體架構概覽
參與階段：
需求分析階段
用例圖

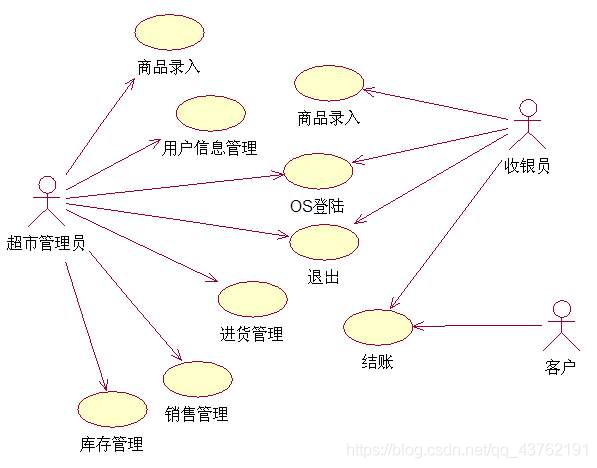

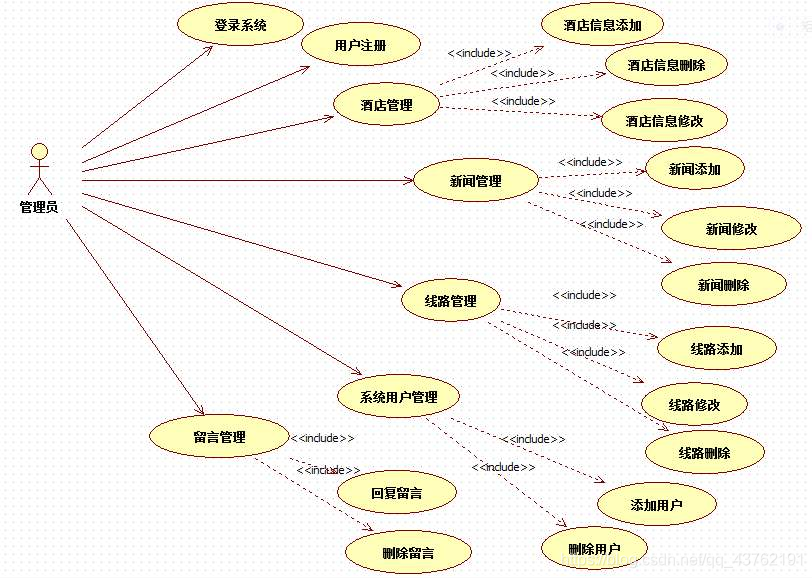

用例圖：用例圖是指由參與者（Actor）、用例（Use Case），邊界以及它們之間的關系構成的用于描述系統功能的視圖，是系統的藍圖，
它主要描述系統功能，也就是從外部用戶的角度觀察，系統應該完成哪些功能，有利于開發人員以一種可視化的方式理解系統的功能需求，同時也是為了方便用戶和系統分析人員的理解盡量一致,為用戶和系統分析人員提供一個大眾的，一致性的方法，準確地把握系統的需求，能夠節省時間，提高效率!
參考資料：
用例
參與階段：
需求分析階段
流程圖
什么是流程圖就不多說了，高中數學必修三就有教了，
參與階段：
需求分析階段
部署圖

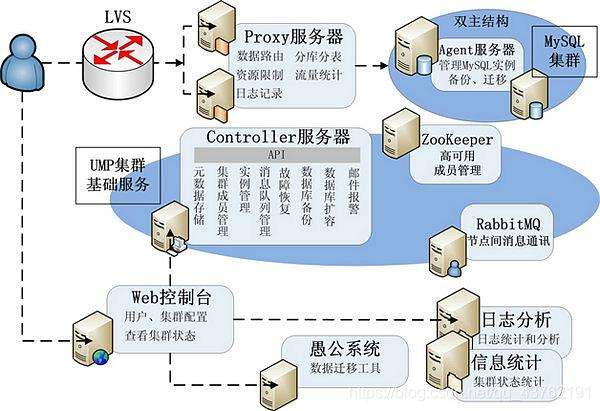

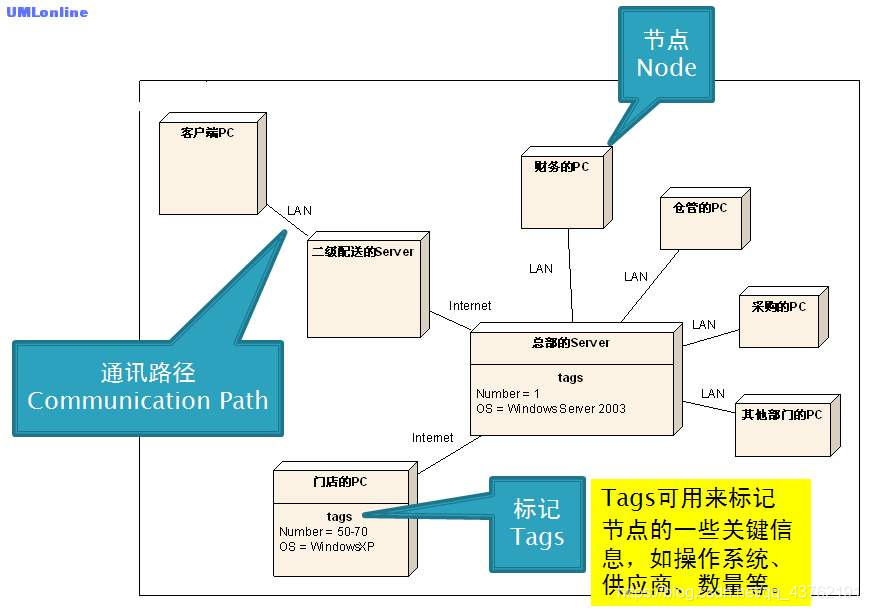

部署圖(deployment diagram，配置圖)是用來顯示系統中軟體和硬體的物理架構，從部署圖中，您可以了解到軟體和硬體組件之間的物理關系以及處理節點的組件分布情況，使用部署圖可以顯示運行時系統的結構，同時還傳達構成應用程式的硬體和軟體元素的配置和部署方式，
接下來進入概要設計階段
類圖

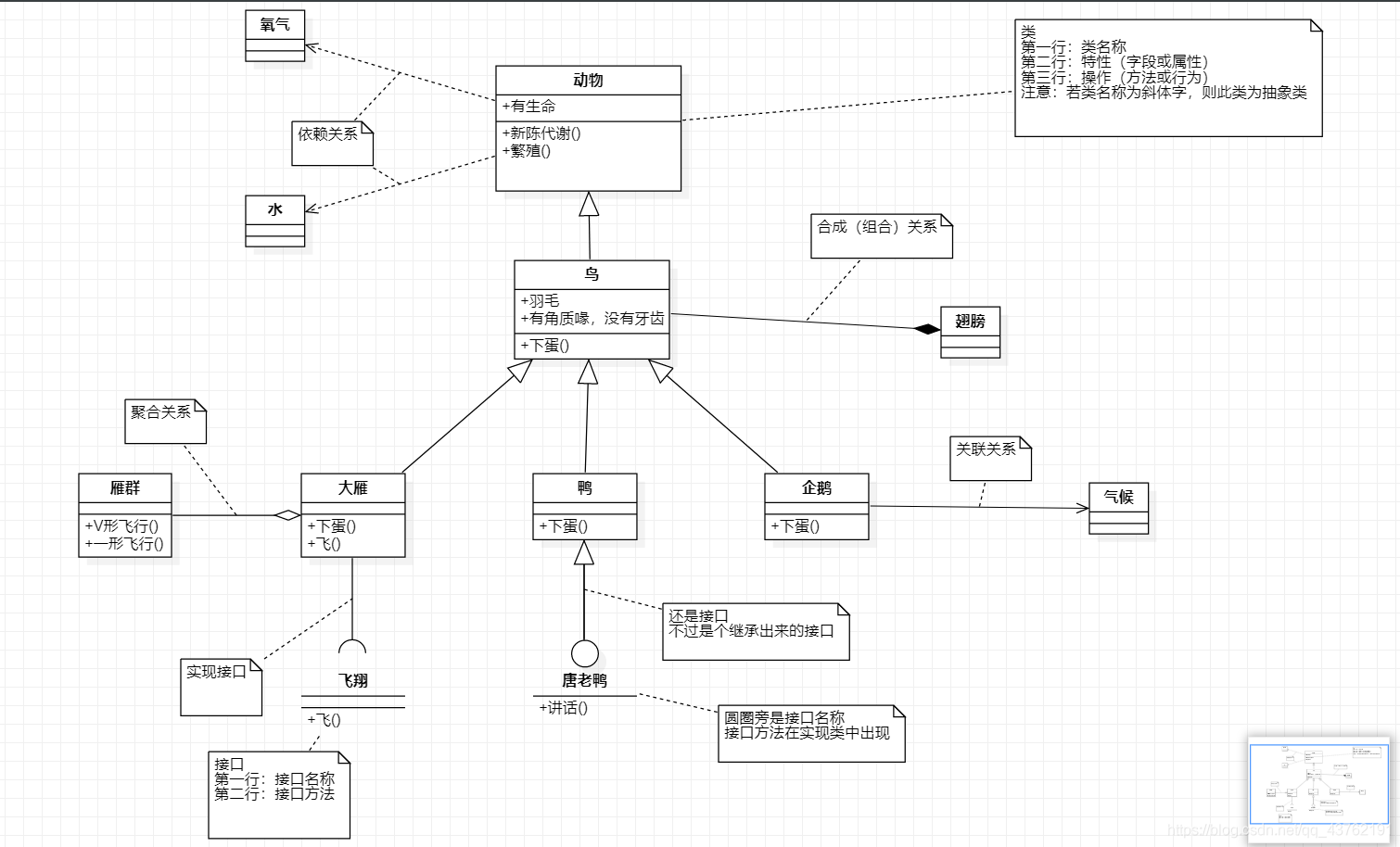

類圖:類圖(Class diagram)是顯示了模型的靜態結構，特別是模型中存在的類、類的內部結構以及它們與其他類的關系等，
類圖我多得很吶，寫了那么多篇設計模式
參考資料：
UML類圖快速上手
參與階段：
概要設計階段
接下來進入詳細設計階段
時序圖

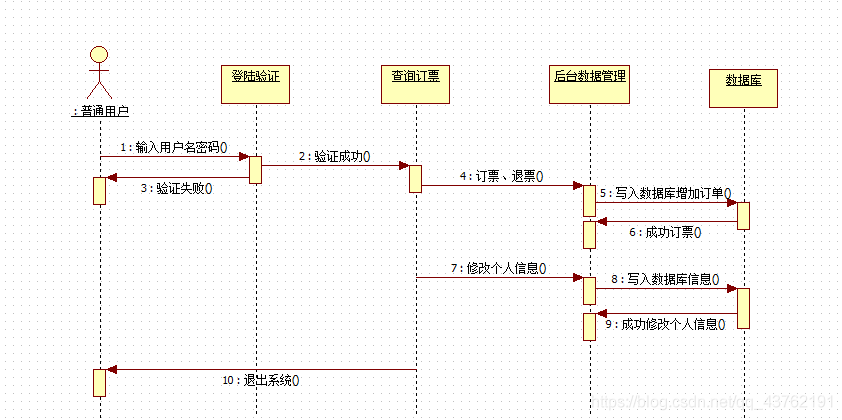

時序圖：（Sequence Diagram），又名序列圖、循序圖，是一種UML互動圖，它通過描述物件之間發送訊息的時間順序顯示多個物件之間的動態協作，
結
建議收藏，劃著劃著可能就找不到了，
