文章目錄

一、本次作業目的
二、MDK5.0軟體和stm32包的安裝及個別問題
三、MDK開發環境下對stm32簡單程式的編譯
- 3.1 創建專案
- 3.2 源檔案的創建及編譯
四、安裝protues然后完成一個51程式的設計和仿真
- 4.1 在keil上完成流水燈的編程

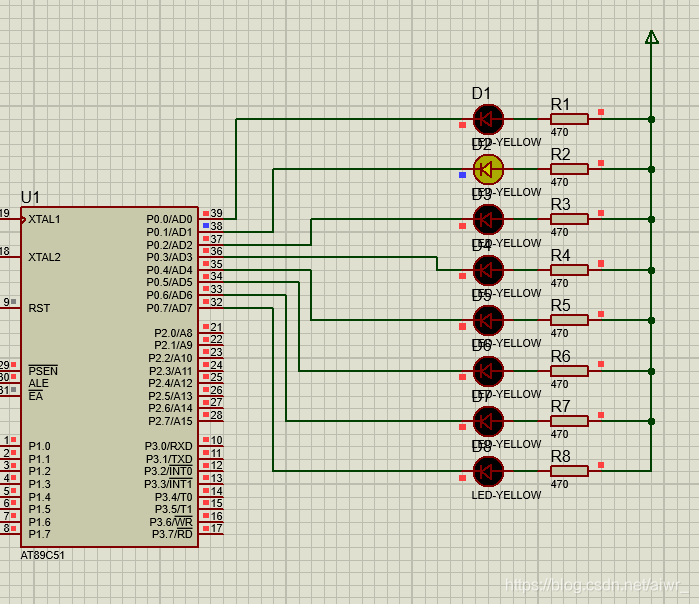

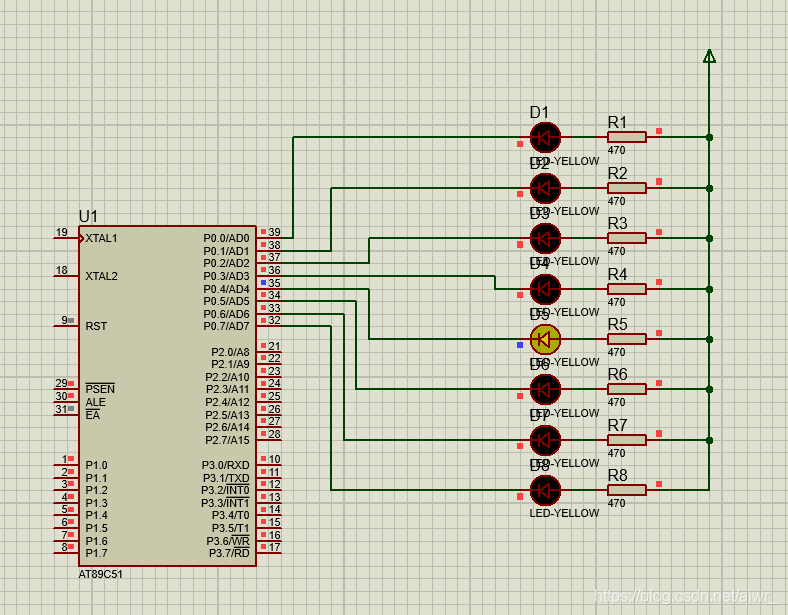

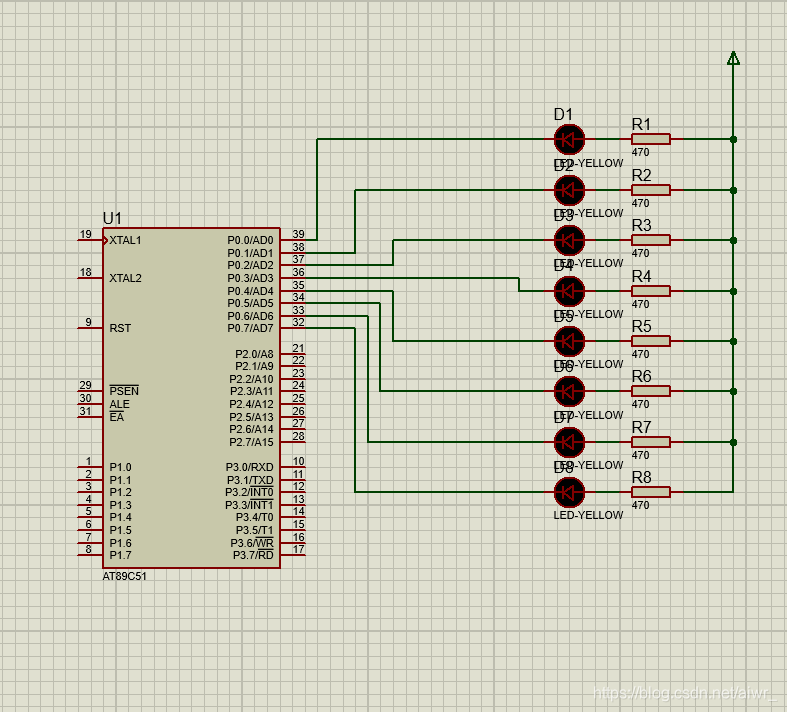

- 4.2 在protues畫好流水燈原理圖

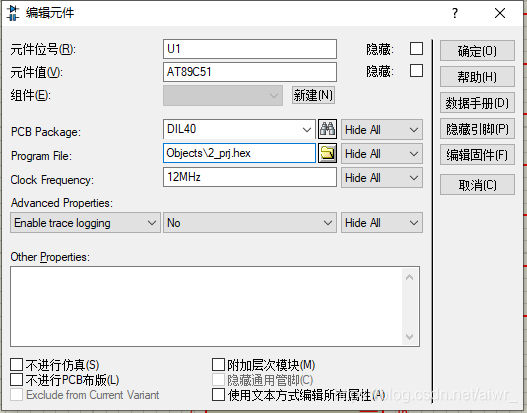

- 4.3 仿真
總結

一、本次作業目的

1. 安裝mdk5軟體和stm32包，熟悉mdk開發環境，完成一個stm32的簡單程式的編譯，安裝程序可參考網上或者“STM32底座實驗指導書”第1章，示例程式可以參考網上代碼，或者“STM32底座實驗指導書”第 3章的“LED閃爍”，（注意，沒有硬體之前，只能做程式的編譯和仿真測驗，無法下載到硬體上運行）
2. 安裝并熟悉Proteus 電路仿真軟體，完成一個51程式設計和仿真，可參考：http://m.elecfans.com/article/581557.html

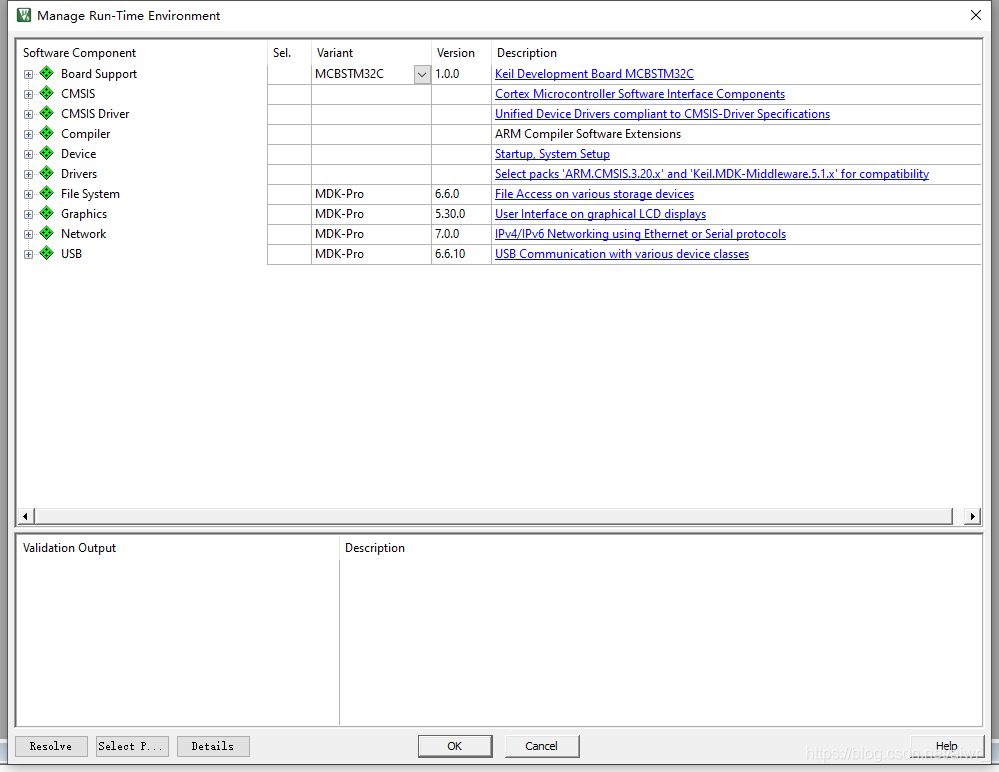

二、MDK5.0軟體和stm32包的安裝及個別問題

在官網或者其他來源下載mdk5.0安裝包
Ps：官網下載較慢，建議使用其他來源進行下載

下載好安裝包后按照安裝步驟進行安裝即可

針對我在安裝時出現的問題以及解決方法
我在使用注冊機時出現了以下情況

這里是因為我沒有使用管理員權限登錄

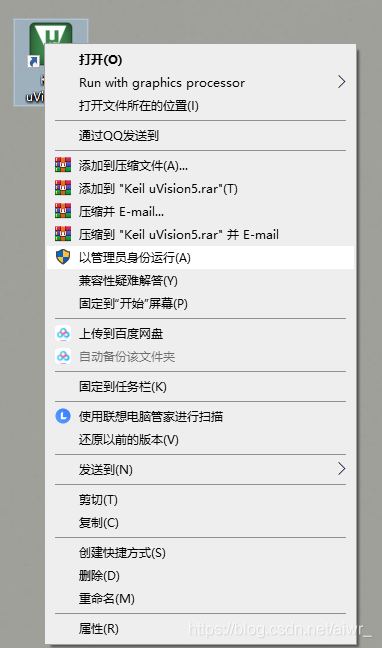

我們這里退出去，以管理員身份運行程式再進行注冊

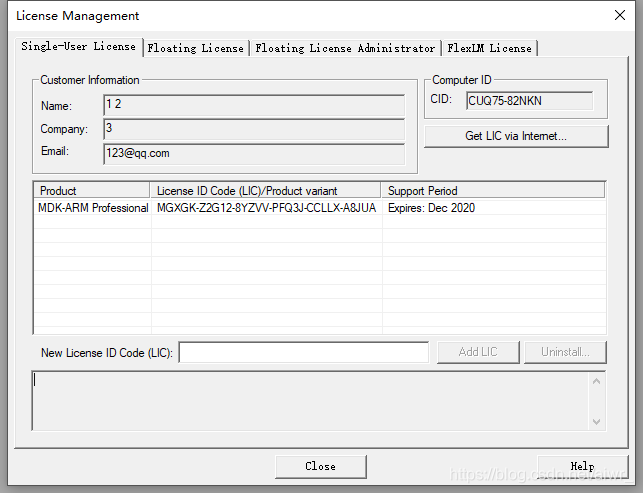

下圖為注冊成功后界面顯示

由于這個只能用到2020年，所以可能會過期，建議使用2032版本的 注冊機

之后我們再從官網或者其他來源下載安裝stm32
Ps：下載好后直接雙擊檔案進行安裝即可

三、MDK開發環境下對stm32簡單程式的編譯

如下示例：

3.1 創建專案

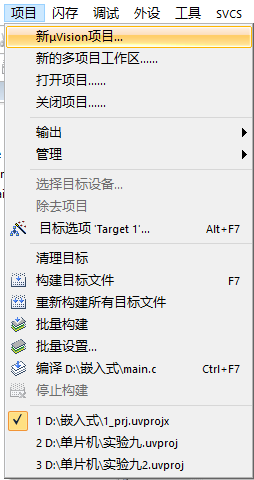

點擊專案-->選擇新uVsion專案

在這里插入圖片描述

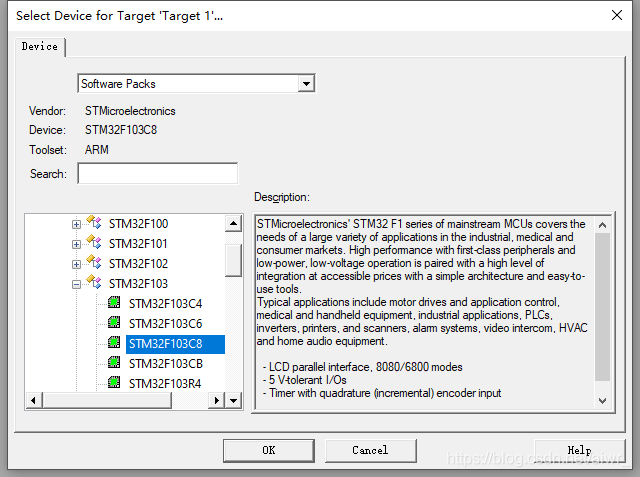

選擇芯片

在這里插入圖片描述

點擊cancel

在這里插入圖片描述

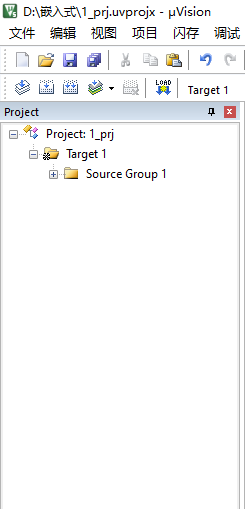

專案創建成功

在這里插入圖片描述

3.2 源檔案的創建及編譯

添加啟動檔案startup_stm32f10x_hd.s

雙擊Source Group 1

在這里插入圖片描述

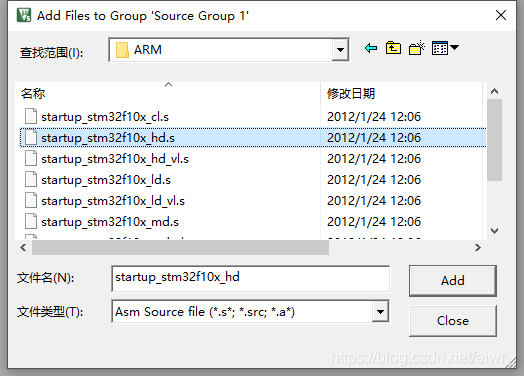

找到startup_stm32f10x_hd.s檔案點擊添加（注意檔案型別，避免在目錄下找不到該檔案）

在這里插入圖片描述
2. 創建源檔案main.c及代碼輸入

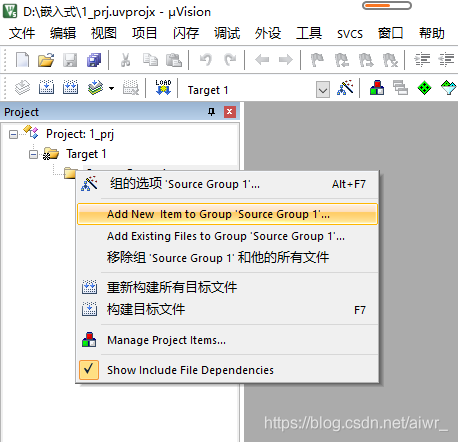

右鍵單擊Source Group 1（如圖選擇Add New......）

在這里插入圖片描述

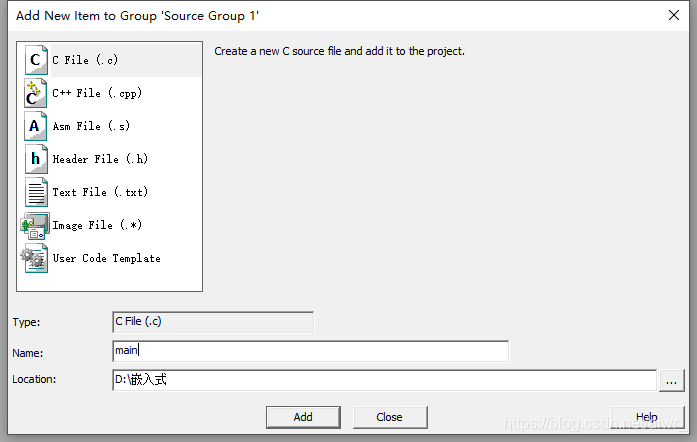

創建main.c源檔案

在這里插入圖片描述

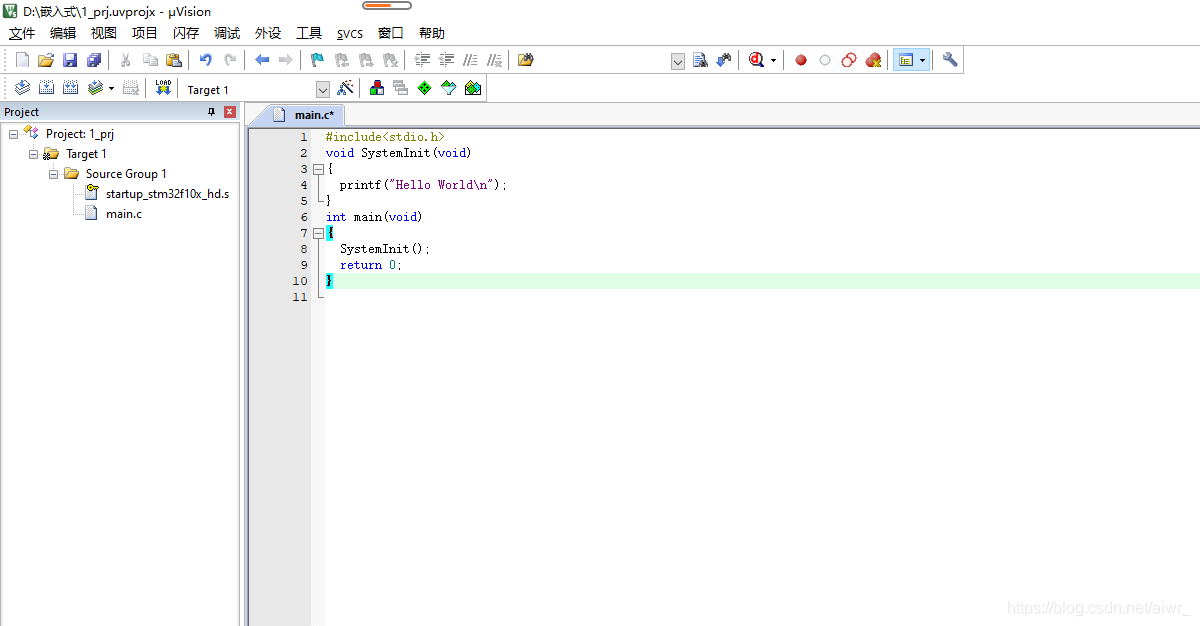

輸入代碼

在這里插入圖片描述

代碼如下：

#include<stdio.h>
void SystemInit(void)
{
	printf("Hello World\n");
}
int main(void)
{
	SystemInit();
	return 0;
}

編譯main.c檔案

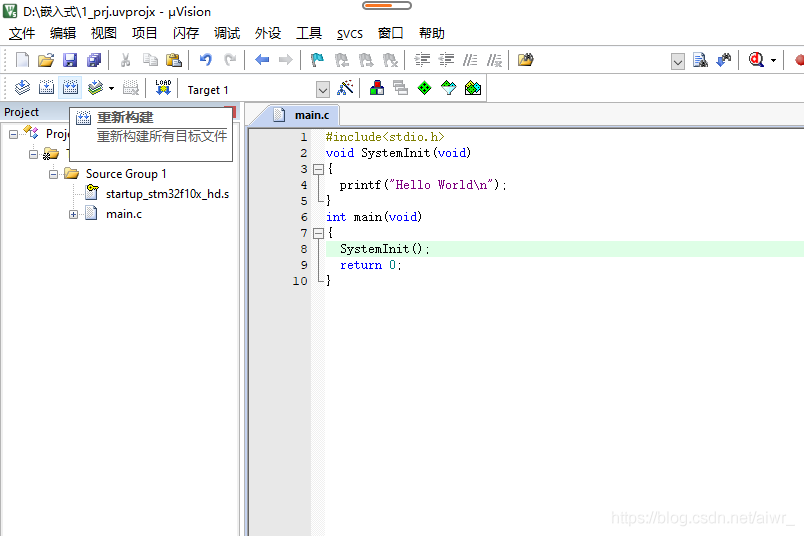

點擊如圖所示按鍵進行編譯

在這里插入圖片描述

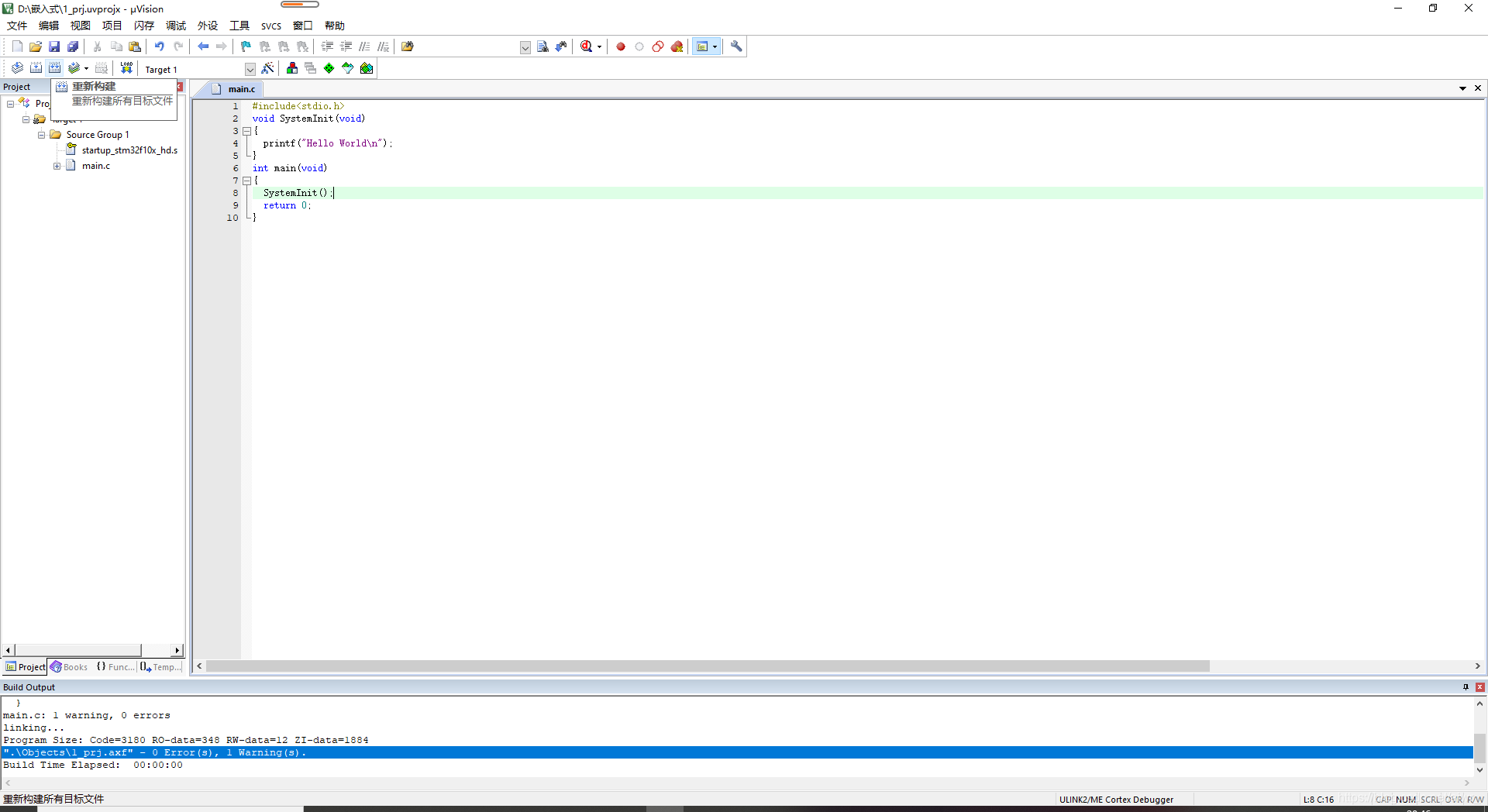

編譯成功（存在警告）

在這里插入圖片描述

警告解決辦法（在第十行后面加一個回車按鍵）

四、安裝protues然后完成一個51程式的設計和仿真

由于之前的課程中已經安裝protues軟體以及keil c51，所以這里不展示安裝程序
設計的51程式為流水燈程式

4.1 在keil上完成流水燈的編程

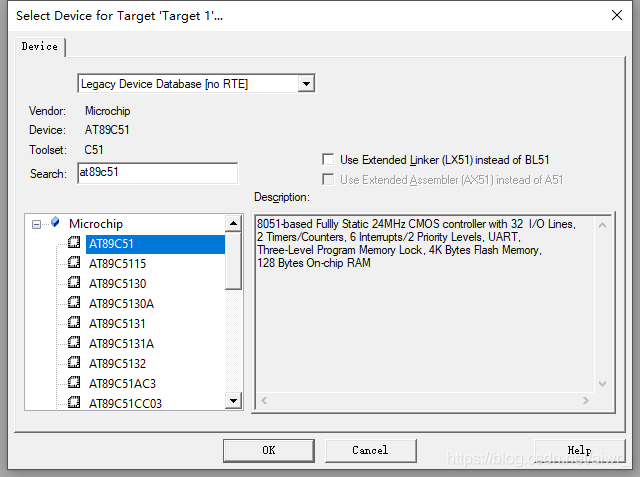

新建專案 -->search處直接搜索AT89C51

同上添加.c檔案后撰寫程式

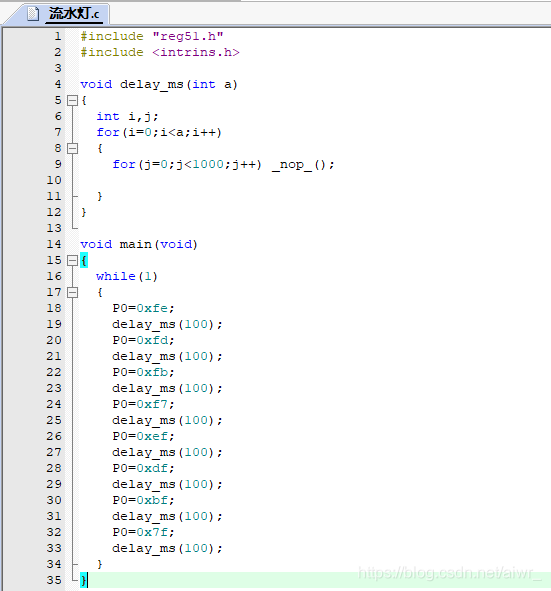

代碼如下：

#include "reg51.h"                       //參考頭檔案reg51.h
#include <intrins.h>                     //參考intrins.h函式，用于_nop_（）指令

void delay_ms(int a)                     //創建delay_ms，設定延遲時間 a
{
	int i,j;                             //定義變數i,j
	for(i=0;i<a;i++)
	{
		for(j=0;j<1000;j++) _nop_();     //_nop_等同于NOP指令，完成一個機器周期，清空存盤的內容

	}
}

void main(void)
{
	while(1)
	{
		P0=0xfe;                       //P0口8個引腳被賦值成11111110，此時P0.0為低電平
		delay_ms(100);                 //周期內回圈，完成回圈后_nop_清空內容
		P0=0xfd;                       //P0口8個引腳被賦值成11111101，此時P0.1為低電平
		delay_ms(100);
		P0=0xfb;                       //P0口8個引腳被賦值成11111011，此時P0.2為低電平
		delay_ms(100);
		P0=0xf7;                       //P0口8個引腳被賦值成11110111，此時P0.3為低電平
		delay_ms(100);
		P0=0xef;                       //P0口8個引腳被賦值成11101111，此時P0.4為低電平
		delay_ms(100);
		P0=0xdf;                       //P0口8個引腳被賦值成11011111，此時P0.5為低電平
		delay_ms(100);
		P0=0xbf;                       //P0口8個引腳被賦值成10111111，此時P0.6為低電平
		delay_ms(100);
		P0=0x7f;                       //P0口8個引腳被賦值成01111111，此時P0.7為低電平

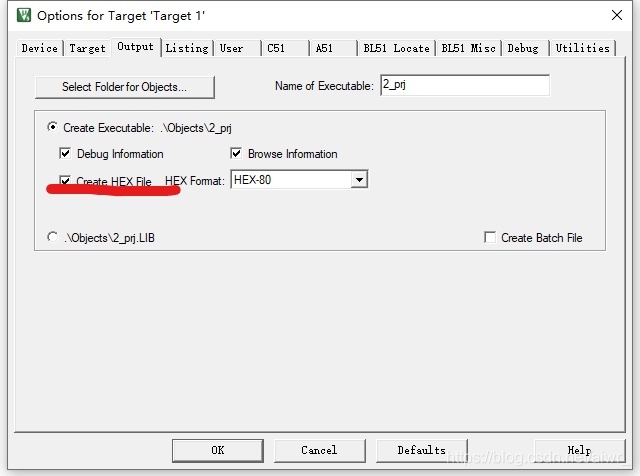

		delay_ms(100);
	}
}
