Qt音視頻開發28-Onvif資訊獲取

一、前言

嚴格意義上來說，Onvif處理這塊算不上音視頻開發的內容，為何重新整理放在音視頻開發這個類別，主要是為了方便統一管理，而且在視頻監控處理這塊，通過onvif來拿到音視頻流這是必經的階段，也算是搭邊的東西，上一篇文章寫的是onvif設備搜索，搜到這些設備以后，第一件事情就是要對設備資訊獲取一下，比如獲取視頻流地址，配置套件資訊、碼流資訊、解析度大小等，這些資訊的獲取根據具體的需要去獲取，也沒有必要全部獲取，畢竟很可能大部分的資訊用不到，按需編碼永遠都是第一原則，第二原則才是考慮拓展性和穩定性，如果基本的需求都實作不了，那就不是一個真正的軟體，考慮再多的拓展性和穩定性都是白搭，說的嚴重一點就是：所有編程語言都是垃圾，能解決實際需求并變現才是王道！

onvif設備資訊的獲取需要注意的是，現在市場上絕大部分的攝像機都有密碼驗證的限定，先不管他默認是admin還是12345，起碼有用戶驗證的機制擺在那，這樣相對來說安全很多，不然誰也可以通過onvif協議拿到對應的資訊，就沒有安全性可言，記得幾年前海康爆出了漏洞，導致很多監控攝像頭被泄露，為此海康現在的攝像頭默認onvif是關閉的，開啟以后密碼要求各種組合，哎，想要更安全就必須犧牲便捷性，這個也不知道誰能想出一個完美兼顧的方法，

onvif主要的功能：

1. 搜索設備，獲取設備的資訊比如廠家、型號等，
2. 獲取設備的多個組態檔資訊profile，
3. 獲取對應組態檔的視頻流地址rtsp，以及解析度等引數，
4. 云臺控制，上下左右移動，焦距放大縮小，相對和絕對移動，
5. 獲取預置位資訊，觸發預置位，
6. 訂閱事件，接收設備的各種訊息尤其是報警事件比如IO口的報警，
7. 抓圖，獲取設備當前的圖片，
8. 獲取、創建、洗掉用戶資訊，
9. 獲取和設備網路配置資訊比如IP地址等，
10. 獲取和設定NTP時間同步以及設定設備時間，
11. 獲取和設定視頻引數和圖片引數（亮度、色彩、飽和度），
12. 重啟設備，

onvif的處理流程：

1. 系結組播IP（239.255.255.250）和埠（3702），發送固定的xml格式的資料搜索設備，
2. 接收到的xml格式的資料決議，得到設備的Onvif地址，
3. 對Onvif地址發送對應的資料，收到資料取出對應的節點資料，
4. 請求Onvif地址獲取Media地址和Ptz地址，Media地址用來獲取詳細的組態檔，Ptz地址用來云臺控制，
5. ptz控制是對Ptz地址發送對應的資料即可，
6. 設定了用戶認證的需要組織用戶token資訊一塊發送，每次都需要作鑒權處理，
7. 接收到的資料不是標準的xml資料，沒法按照正常的節點決議來處理，只能用QXmlQuery來做，
8. 每個廠家設備回傳的資料未必完全一致，基本上都不一致，需要進行模糊查找節點值，
9. 特意采用底層協議決議，因為soap太臃腫函式名稱太另類，特意做的輕量級的，
10. 兩個必備工具，Onvif Device Manager 和 Onvif Device Test Tool，

二、功能特點

1. 廣播搜索設備，支持IPC和NVR，依次回傳，可選擇不同的網卡IP，
2. 依次獲取Onvif地址、Media地址、Profile檔案、Rtsp地址，
3. 可對指定的Profile獲取視頻流Rtsp地址，比如主碼流子碼流地址，
4. 可對每個設備設定Onvif用戶資訊，用于認證獲取詳細資訊，
5. 可實時預覽攝像機影像，
6. 支持云臺控制，可上下左右調節云臺，支持絕對移動和相對移動，可放到和縮小影像遠近，
7. 支持Qt4和Qt5任意Qt版本，親測Qt4.7.0到Qt5.14.2，
8. 支持任意編譯器，親測mingw、msvc、gcc、clang，
9. 支持任意作業系統，親測xp、win7、win10、android、linux、嵌入式linux、樹莓派全志H3等，
10. 支持任意Onvif攝像機和NVR，親測海康、大華、宇視、華為、海思芯片內核等，可定制開發，
11. 支持對指定IP地址及onvif地址進行單播搜索，比如跨網段情況下非常有用，
12. 支持指定過濾條件過濾搜索設備，
13. 支持搜索間隔設定，保證所有設備搜索回來，在大量設備現場很有用，
14. 可對圖片引數（亮度、色彩度、飽和度）進行設定，
15. 支持NTP校時和時間同步設定，
16. 純Qt撰寫，超級小巧輕量，總共約2000行代碼，不依賴任何第三方的庫和組件，跨平臺，
17. 封裝好了通用的資料發送和接收決議的函式，可以非常方便的自行拓展其他Onvif處理，
18. 工具上提供了收發資料文本框，顯示收發的資料，方便查看和分析，
19. 支持所有Onvif設備，代碼工整，介面友好，直接引入pri即可使用，

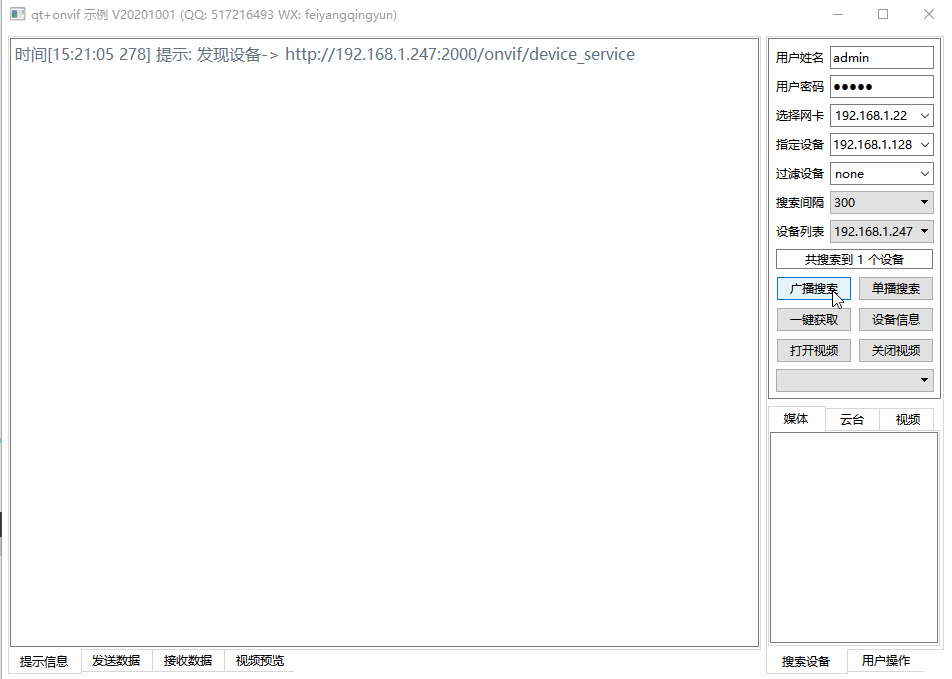

三、效果圖

四、相關站點

1. 國內站點：https://gitee.com/feiyangqingyun/QWidgetDemo
2. 國際站點：https://github.com/feiyangqingyun/QWidgetDemo
3. 個人主頁：https://blog.csdn.net/feiyangqingyun
4. 知乎主頁：https://www.zhihu.com/people/feiyangqingyun/
5. 體驗地址：https://blog.csdn.net/feiyangqingyun/article/details/97565652

五、核心代碼

OnvifDevice::DeviceInfo *OnvifBase::getDeviceInfo()
{
    if (device->deviceUrl.isEmpty()) {
        return 0;
    }

    QString file = device->request->getSendData("GetDeviceInformation");
    QByteArray dataSend = file.toUtf8();
    QNetworkReply *reply = device->request->auth(device->deviceUrl, dataSend);
    emit sendData(dataSend, device->deviceUrl);

    OnvifDevice::DeviceInfo *deviceInfo = 0;
    QByteArray dataReceive;
    bool ok = device->checkData(reply, dataReceive, "獲取設備資訊");
    if (ok) {
        OnvifQuery query;
        query.setData(dataReceive);
        QString wsdl = query.getDeviceWsdl();
        QString name_path = QString("//%1:GetDeviceInformationResponse/%1:Manufacturer").arg(wsdl);
        QString mod_path = QString("//%1:GetDeviceInformationResponse/%1:Model").arg(wsdl);
        QString ver_path = QString("//%1:GetDeviceInformationResponse/%1:FirmwareVersion").arg(wsdl);
        QString ser_path = QString("//%1:GetDeviceInformationResponse/%1:SerialNumber").arg(wsdl);
        QString hard_path = QString("//%1:GetDeviceInformationResponse/%1:HardwareId").arg(wsdl);

        //先將廣播搜索到的設備資訊一起打包
        deviceInfo = new OnvifDevice::DeviceInfo;
        deviceInfo->addr = device->deviceInfo.value("addr");
        deviceInfo->ip = device->deviceInfo.value("ip");
        deviceInfo->name = device->deviceInfo.value("name");
        deviceInfo->location = device->deviceInfo.value("location");
        deviceInfo->hardware = device->deviceInfo.value("hardware");
        deviceInfo->manufacturer = query.getValue(name_path);
        deviceInfo->model = query.getValue(mod_path);
        deviceInfo->firmwareVersion = query.getValue(ver_path);
        deviceInfo->serialNumber = query.getValue(ser_path);
        deviceInfo->hardwareId = query.getValue(hard_path);
    }

    return deviceInfo;
}

<?xml version="1.0" encoding="utf-8"?>
<s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope">
  <s:Header>
    <wsse:Security xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd" xmlns:wsu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wsse:UsernameToken>%1</wsse:UsernameToken>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
  <GetDeviceInformation xmlns="http://www.onvif.org/ver10/device/wsdl"/>
  </s:Body>
</s:Envelope>
