MDK 源自德國的 KEIL 公司，是 RealView MDK 的簡稱，在全球 MDK 已經有超過 10 萬的嵌入式開發工程師使用，本文章主要是學習如何安裝MDK軟體及其配置，并熟悉MDK5開發環境，完成一個stm32的簡單程式（LED燈閃爍）的編譯、仿真除錯，

一、環境配置

1、準備作業

首先需要下載安裝mdk5軟體和stm32包，這里附帶配置MDK所需要的的包，
鏈接：https://pan.baidu.com/s/1f0nHjn7sSG8SK3waV_G1Pg
提取碼：94xf
將壓縮包解壓后，我們就可以開始安裝MDK了，

2、安裝MDK軟體

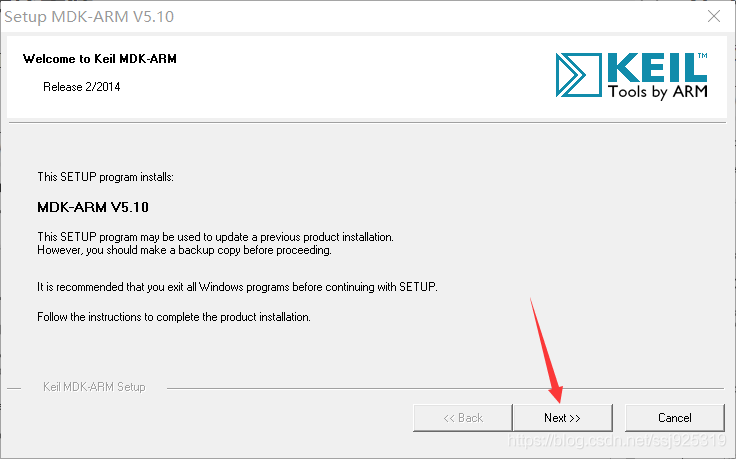

（1）雙擊打開mdk_510.exe應用程式檔案，點擊Next>>，

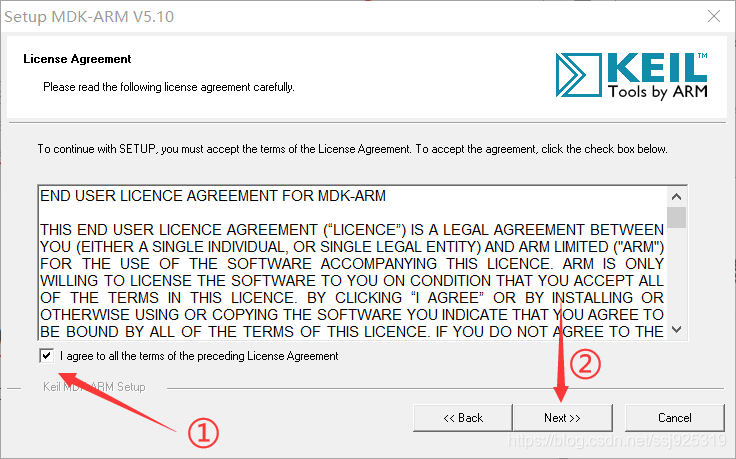

（2）勾選I agree…后，點擊Next>>，

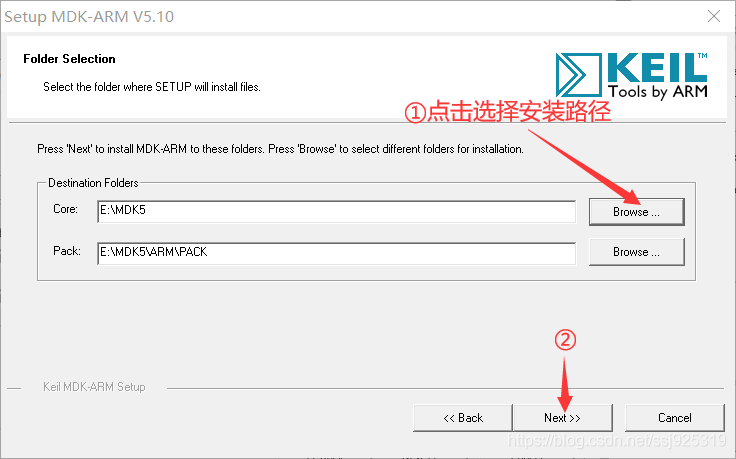

（3）選擇安裝路徑，并點擊Next>>，

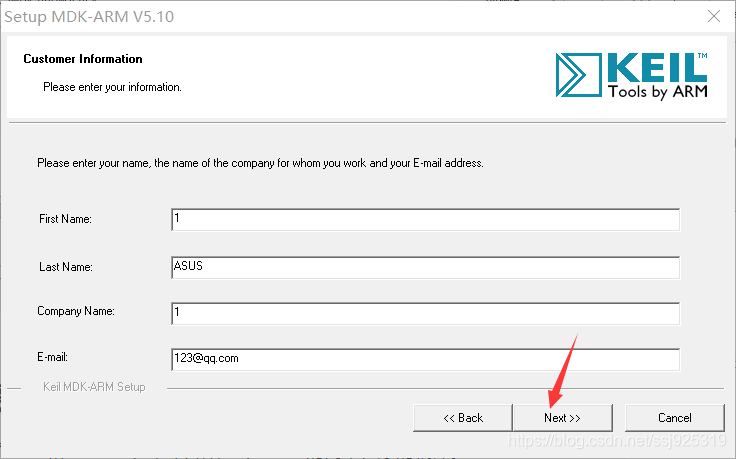

（4）隨意輸入Name和E-mail，再點擊Next>>，

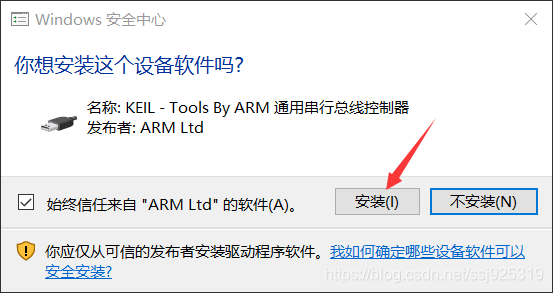

（5）點擊安裝，

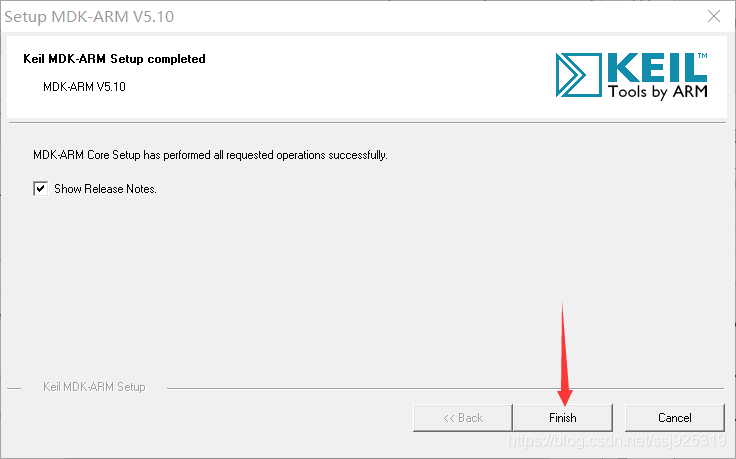

（6）點擊Finish，

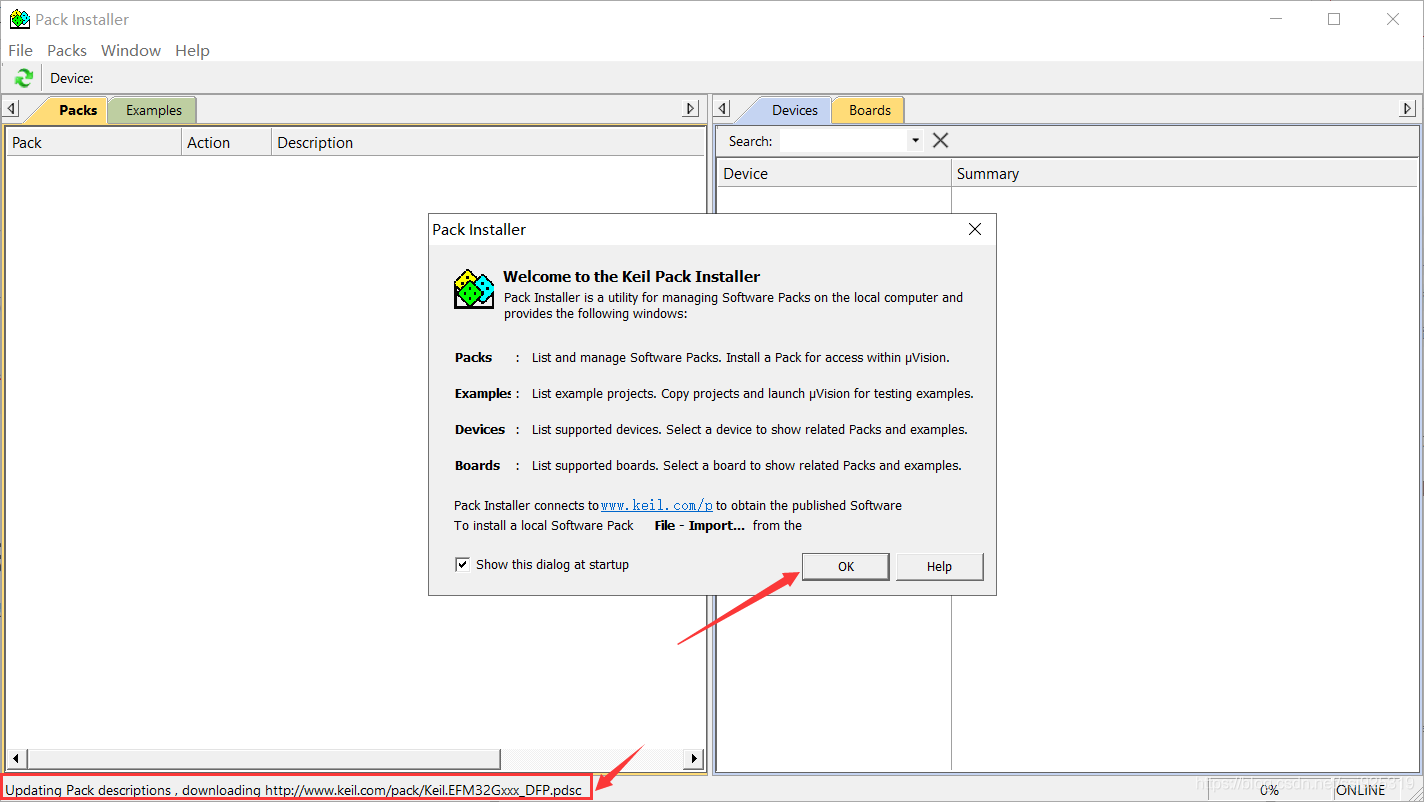

（7）點擊OK后，滑鼠會變成轉圈圈的，因為正在進行在線安裝各種pack，但會安裝失敗，不用著急，右上角關掉視窗，下面開始手動安裝pack包，

3、安裝stm32 pack

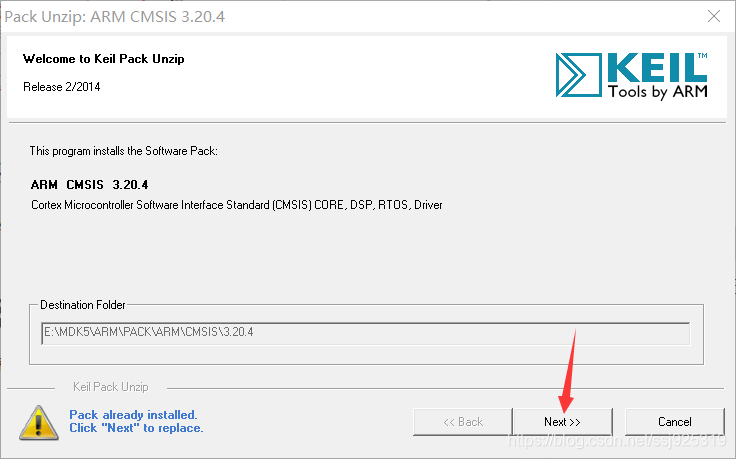

（1）在剛解壓縮的檔案中，雙擊打開ARM.CMSIS.3.20.4包，出現安裝界面后點擊Next>>，開始安裝，

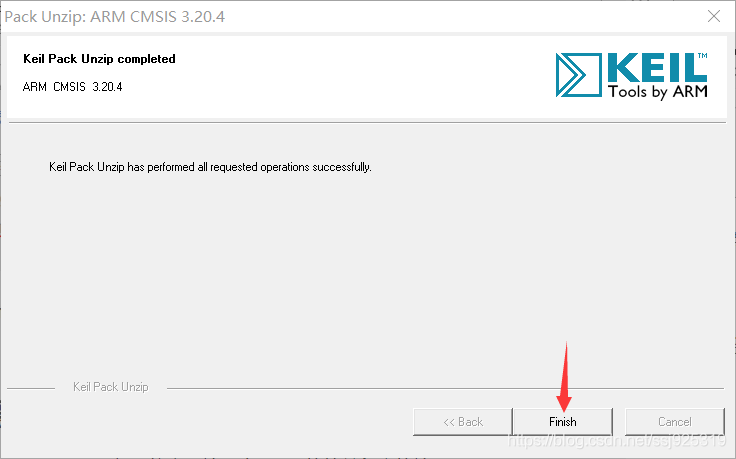

（2）點擊Finish，

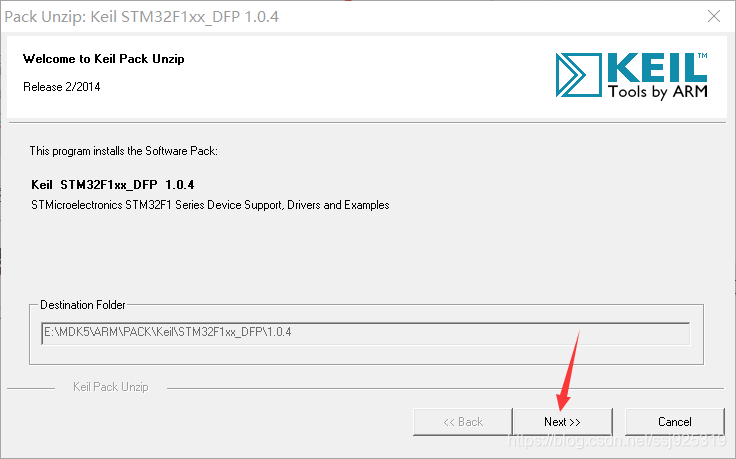

（3）在剛解壓縮的檔案中，雙擊打開Keil.STM32F1xx_DFP.1.0.4包，出現安裝界面后點擊Next>>，開始安裝，

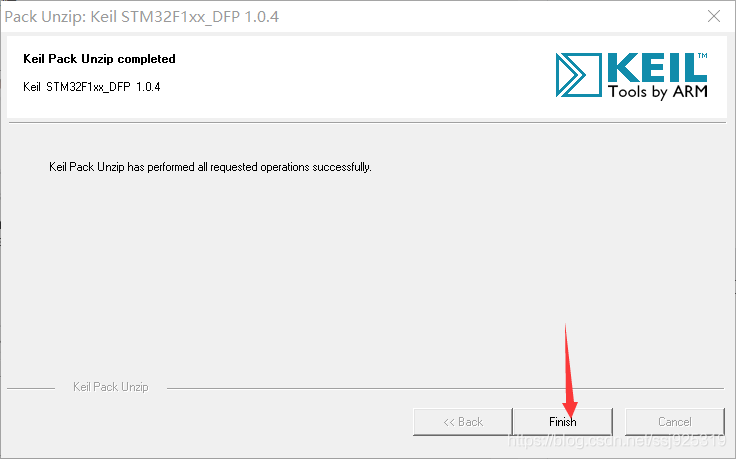

（4）安裝結束后點擊Finish，

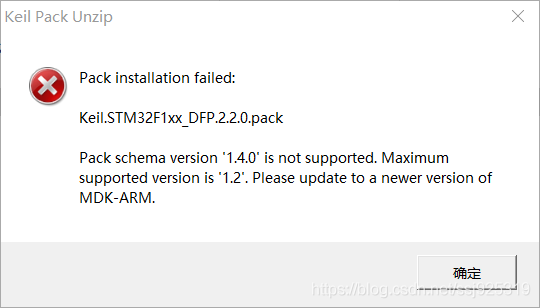

（6）當雙擊2.2.0的STM32 pack時，會出現安裝失敗，是因為2.2.0版本的pack只支持更高版本的MDK軟體，如若想安裝上這個pack，可以去下載最新的MDK，這里我們只做學習用，1.0.4版本的足夠了，

現在MDK5軟體就安裝完畢了，相關的pack也手動安裝了，如果需要更多的pack可以去官網下載：https://www.keil.com/download/product/

4、MDK5.10注冊

安裝好MDK5.10需要進行注冊，不注冊是不能夠正常使用的，

1）關閉Win10的防火墻

注：如果不關閉，后續得到的注冊碼無法正常使用，

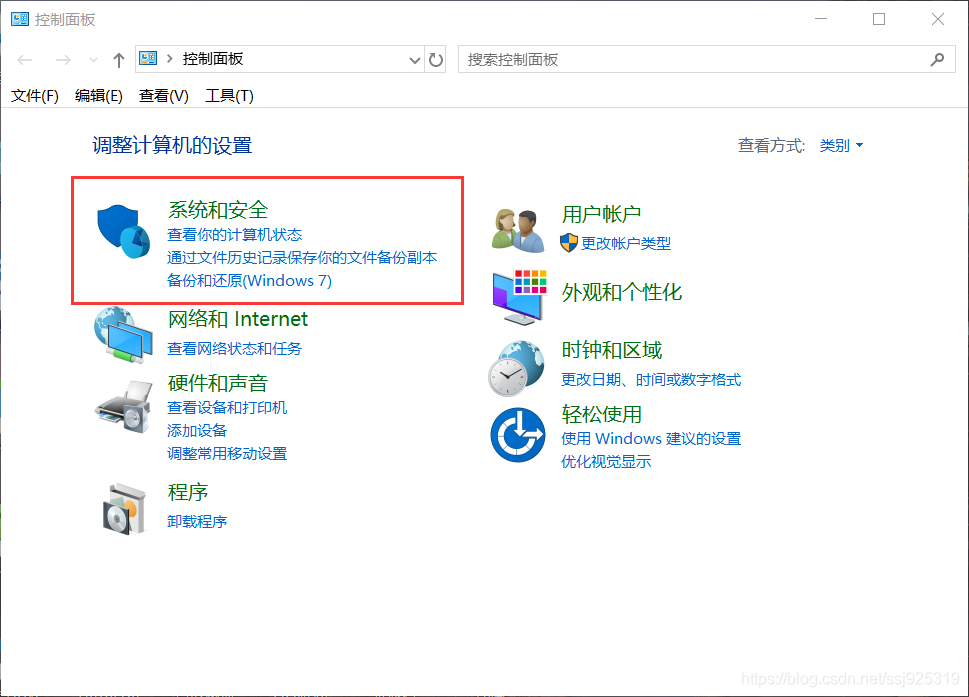

（1）打開控制面板，

（2）點擊系統和安全，

（3）點擊Windows Defender 防火墻，

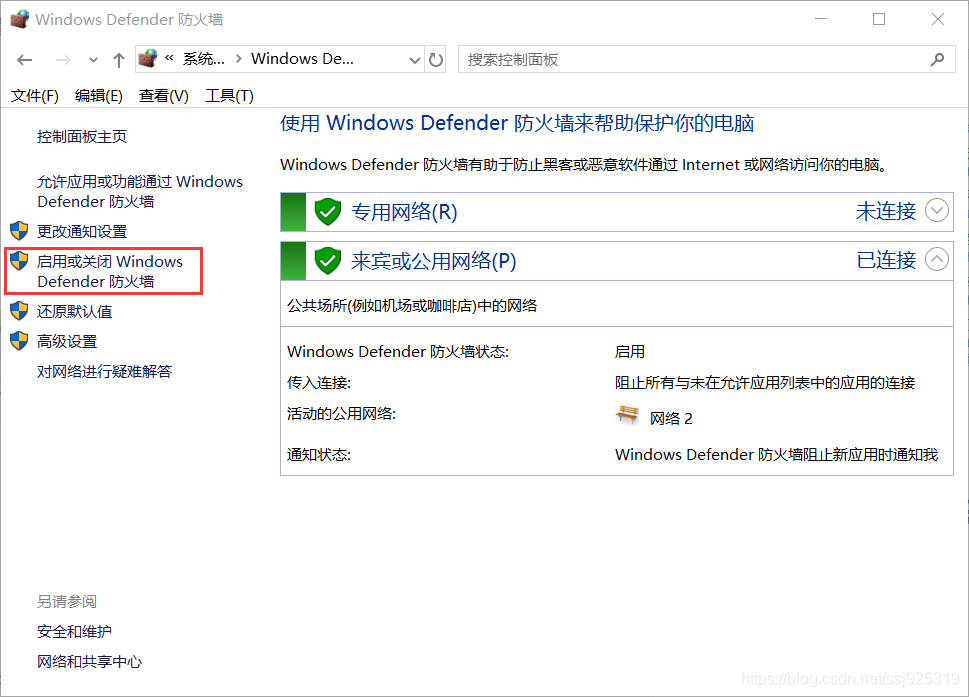

（4）點擊左側的 啟用或關閉Windows Defender 防火墻，

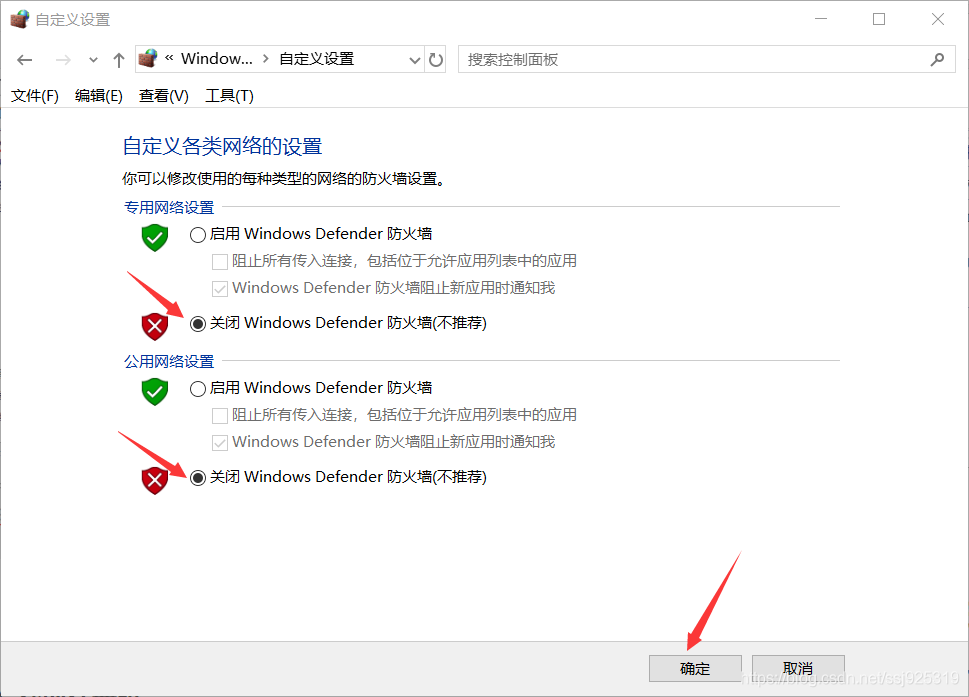

（5）點擊 關閉 Windows Defender 防火墻（不推薦），再點擊確定（注：MDK注冊后，記得回傳來啟用防火墻）

2）獲取注冊碼

（1）解壓縮 keygen.rar 壓縮檔案，

（2）打開 KEIL_Lic 檔案夾，

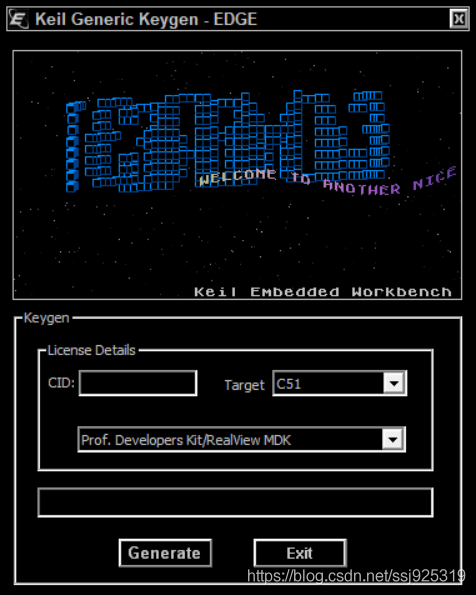

（3）打開 keygen.exe 應用程式，（注意：打開后會有較為大聲的音樂，注意插上耳機或者調小音量或者靜音）

（5）以管理員身份運行，

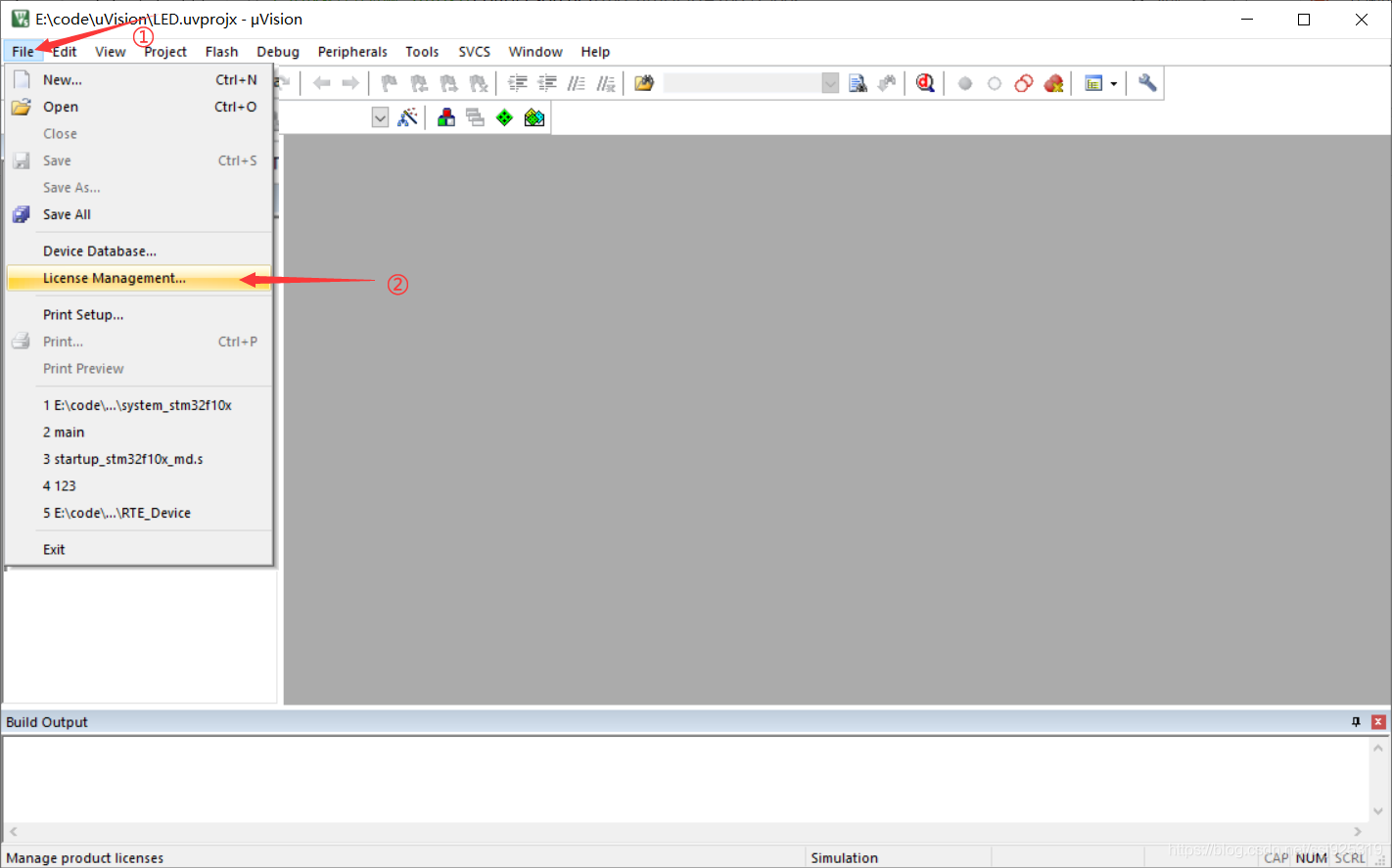

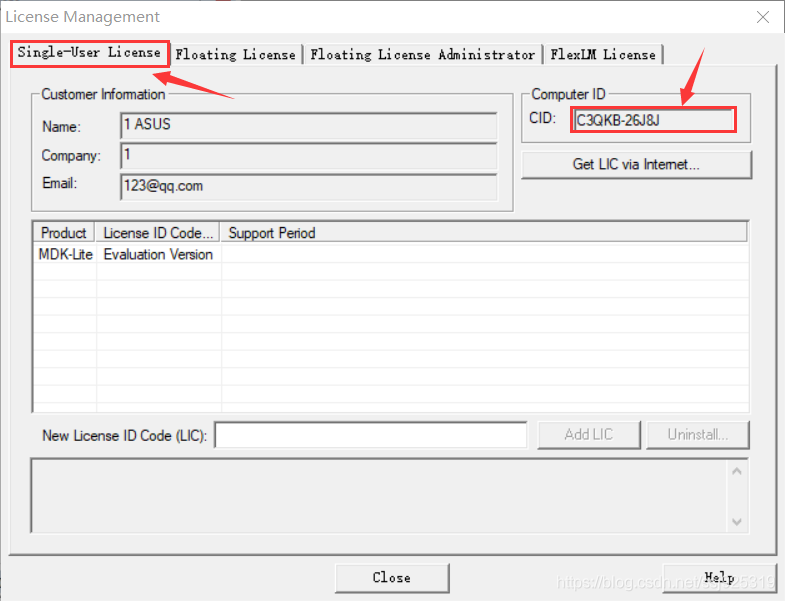

（6）點擊File→License Management…

（7）選中 Single-User License目錄，復制右上角的CID備用，

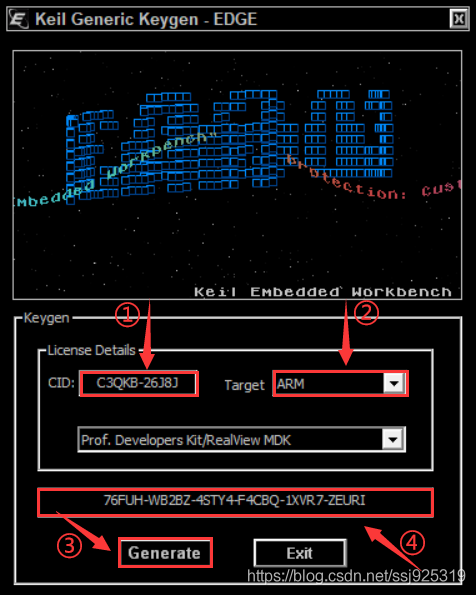

（8）將復制的CID粘貼到①處，Target選為ARM，再點擊Generate，在④處即可生成注冊碼，將注冊碼復制，以備用，

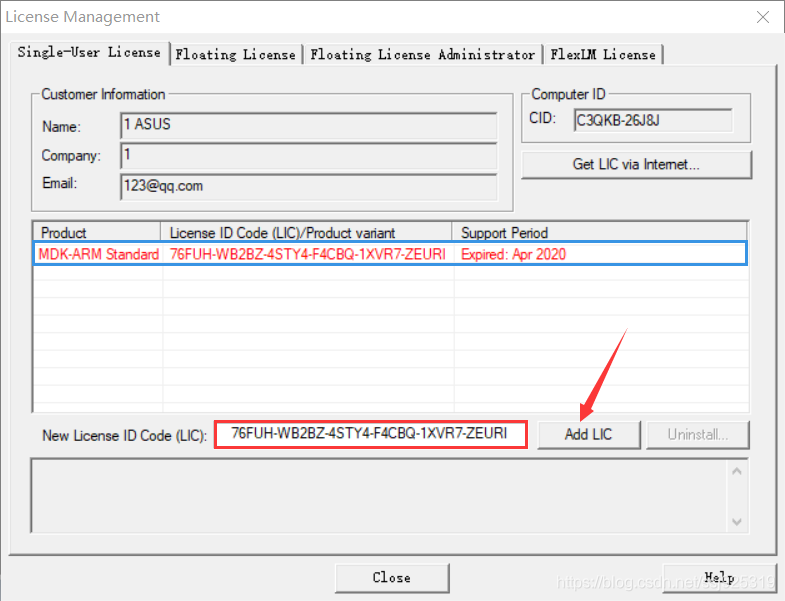

（9）將注冊碼粘貼至紅色方框內，并點擊Add LIC，此時就注冊完畢了，點擊Close（注：第一次注冊時，藍色方框內應是黑色字體，我這里顯示的是紅色，因為之前注冊成功過）

到此，MDK的環境配置就已經完成了，

二、MDK5的簡單設定

下載好了MDK5后，我們需要進行一些簡單的設定

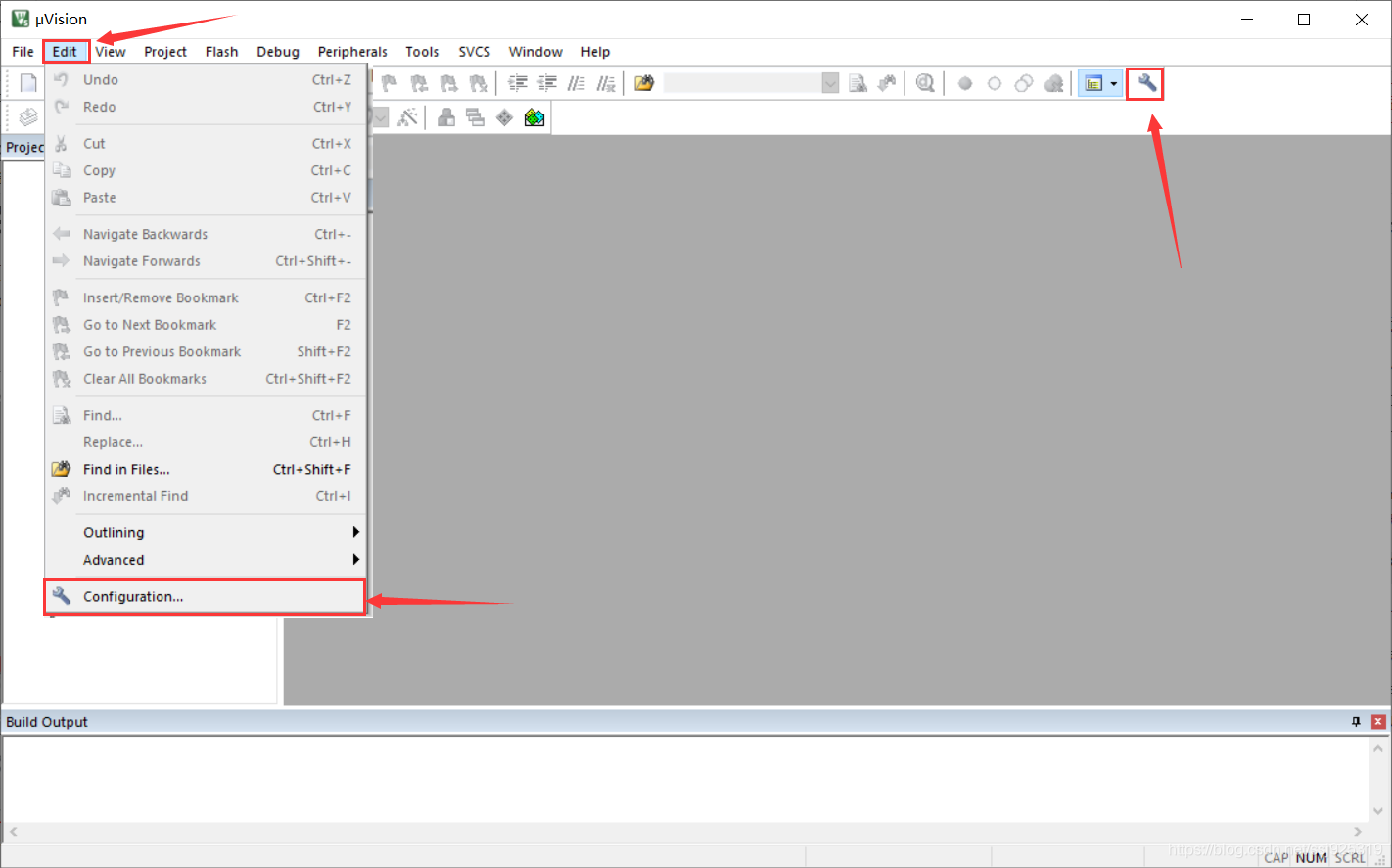

（1）首先點擊Edit→Configuration…，或者直接點工具列的扳手圖示，進入設定界面，

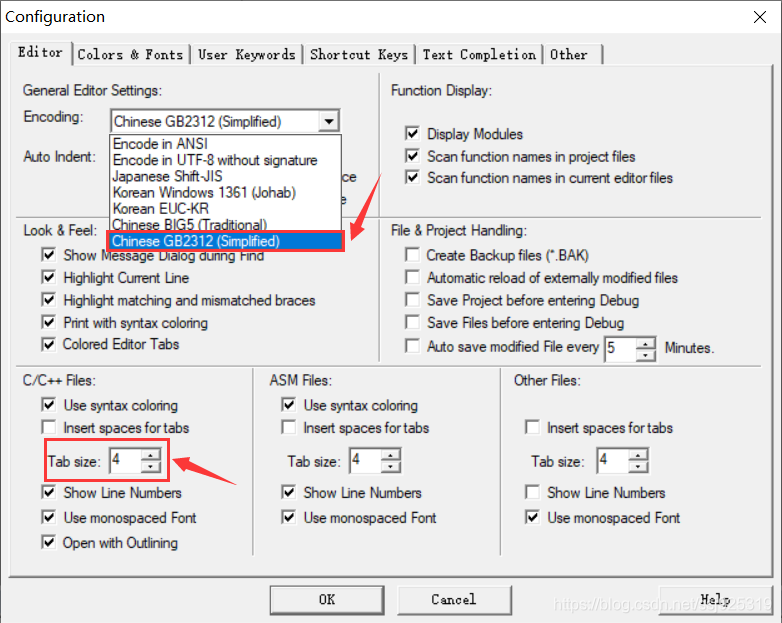

（2）設定編碼形式為Chinese GB2312(Simplified)，如果不設定，你從其它地方粘貼過來的代碼含有中文的話，就會出現亂碼，然后設定Tab size為4，

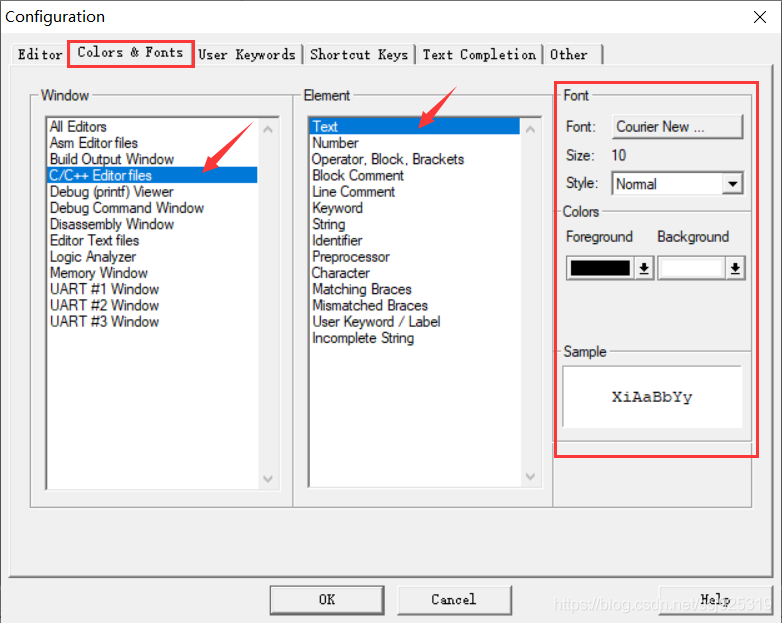

（3）進入Color & Fonts，選中C/C++ Editor files，選中中間視窗內的元素后，可以在右側修改樣式，比如設定字體、大小、顏色、背景，Sample是設定后預覽效果，

三、一個stm32簡單程式編譯（LED閃爍）

現在安裝好了MDK和stm32包，就來開始一個stm32的簡單程式的編譯，

1、新建工程

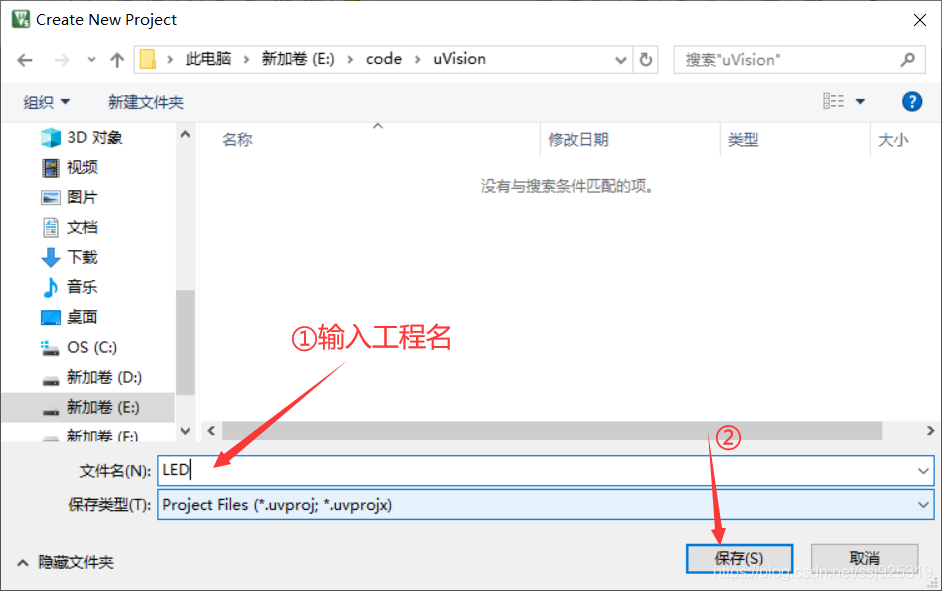

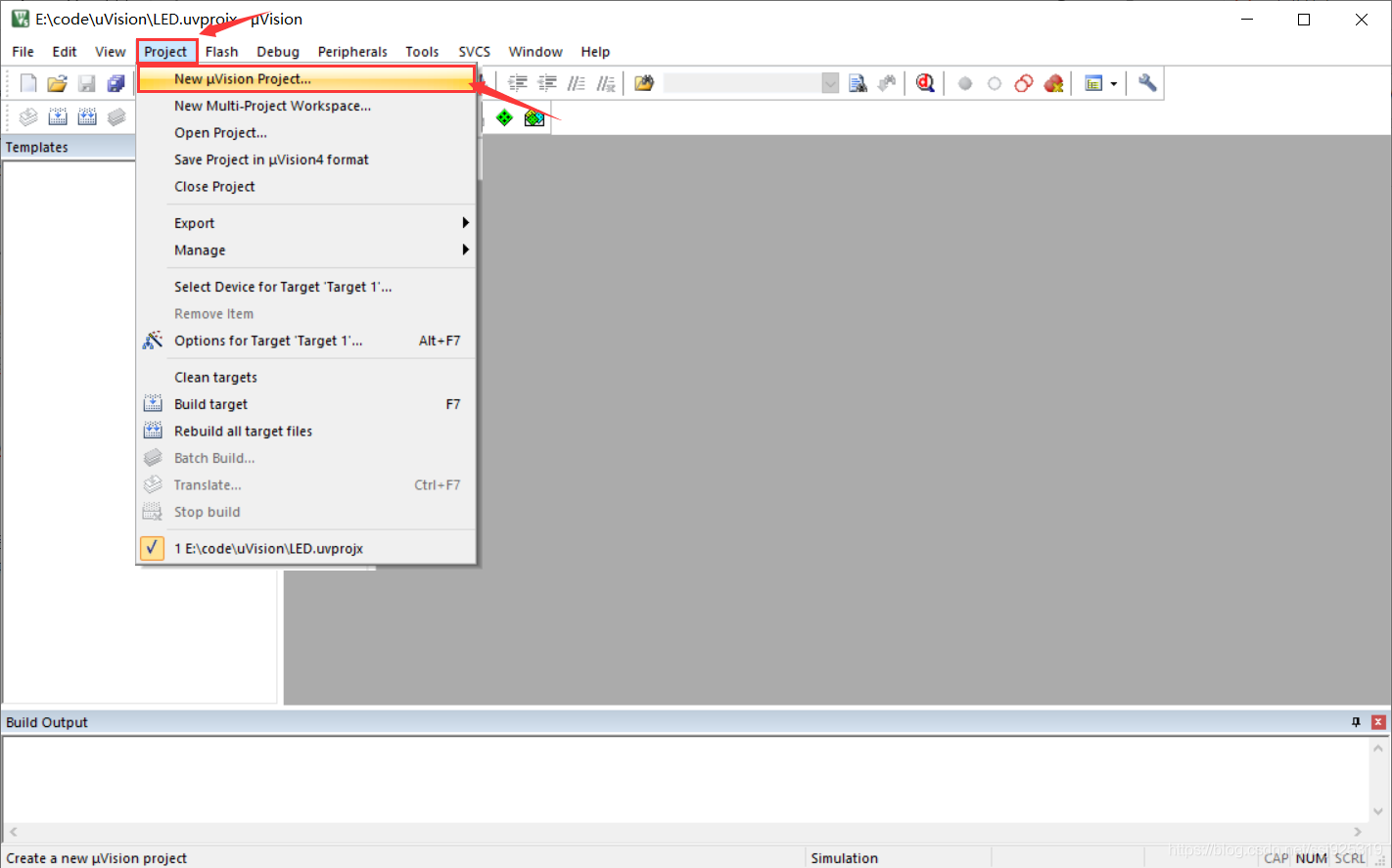

（1）打開 Keil uVision5 ，并新建一個工程，

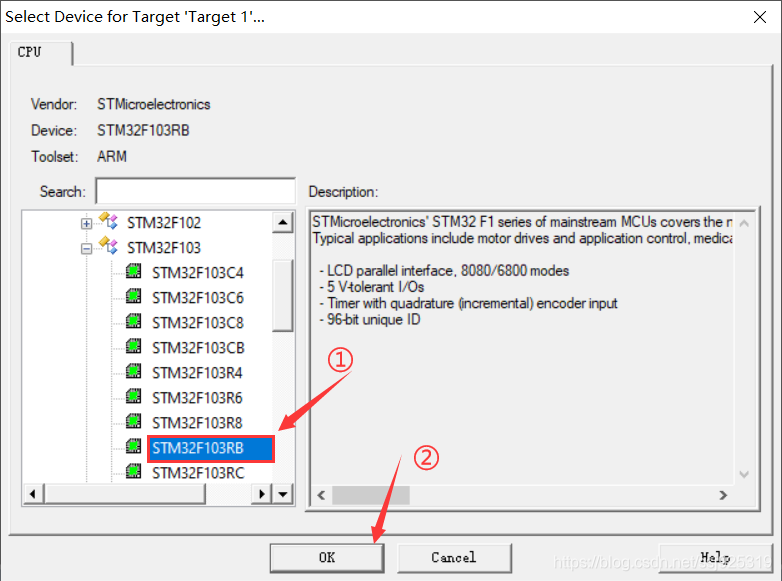

（2）在左側的視窗內選擇STM32芯片，這里我們選擇STM32F103RB，并保存，

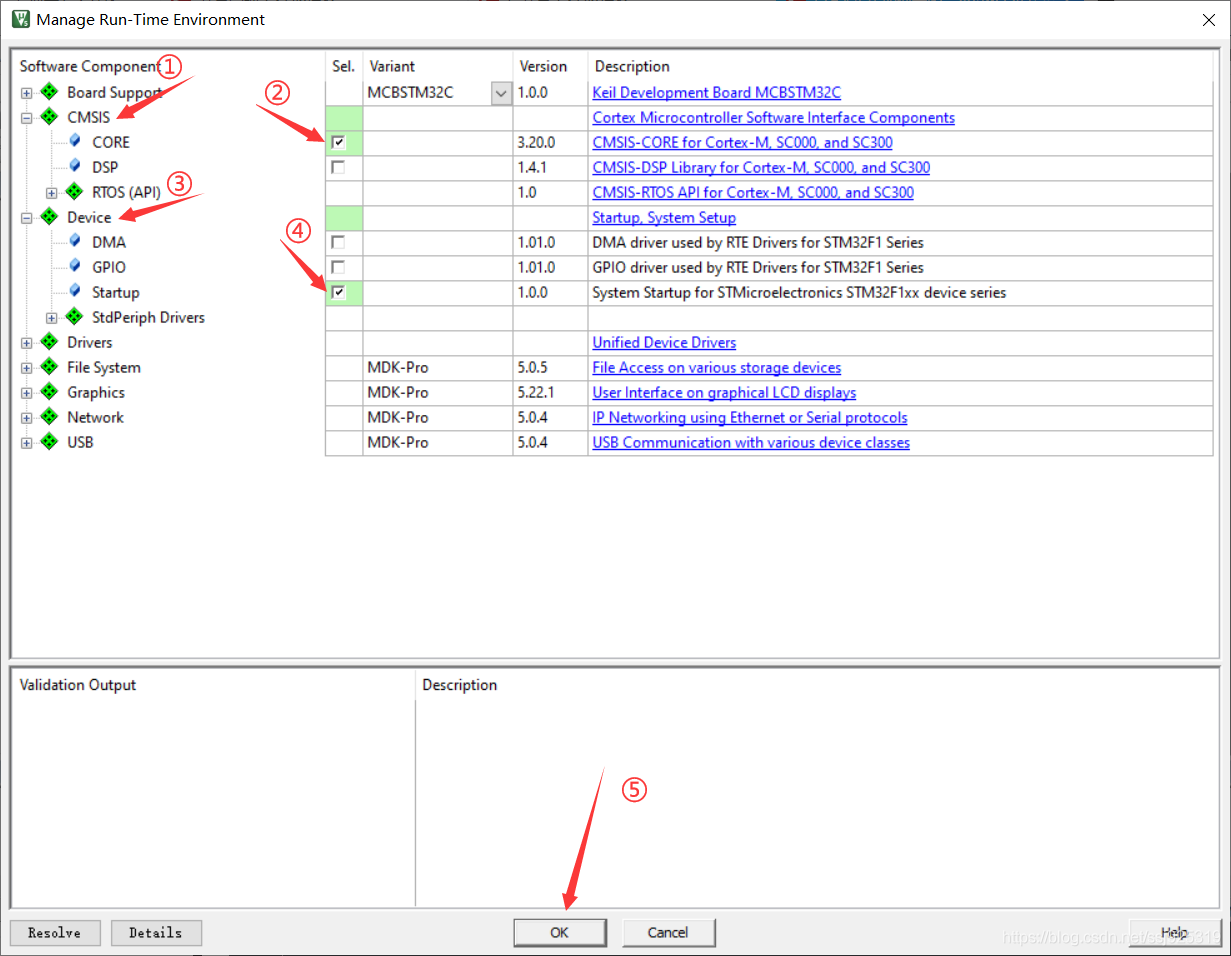

（3）勾選相應的選項，并點擊OK，這樣工程創建完畢，

2、新建main.c檔案

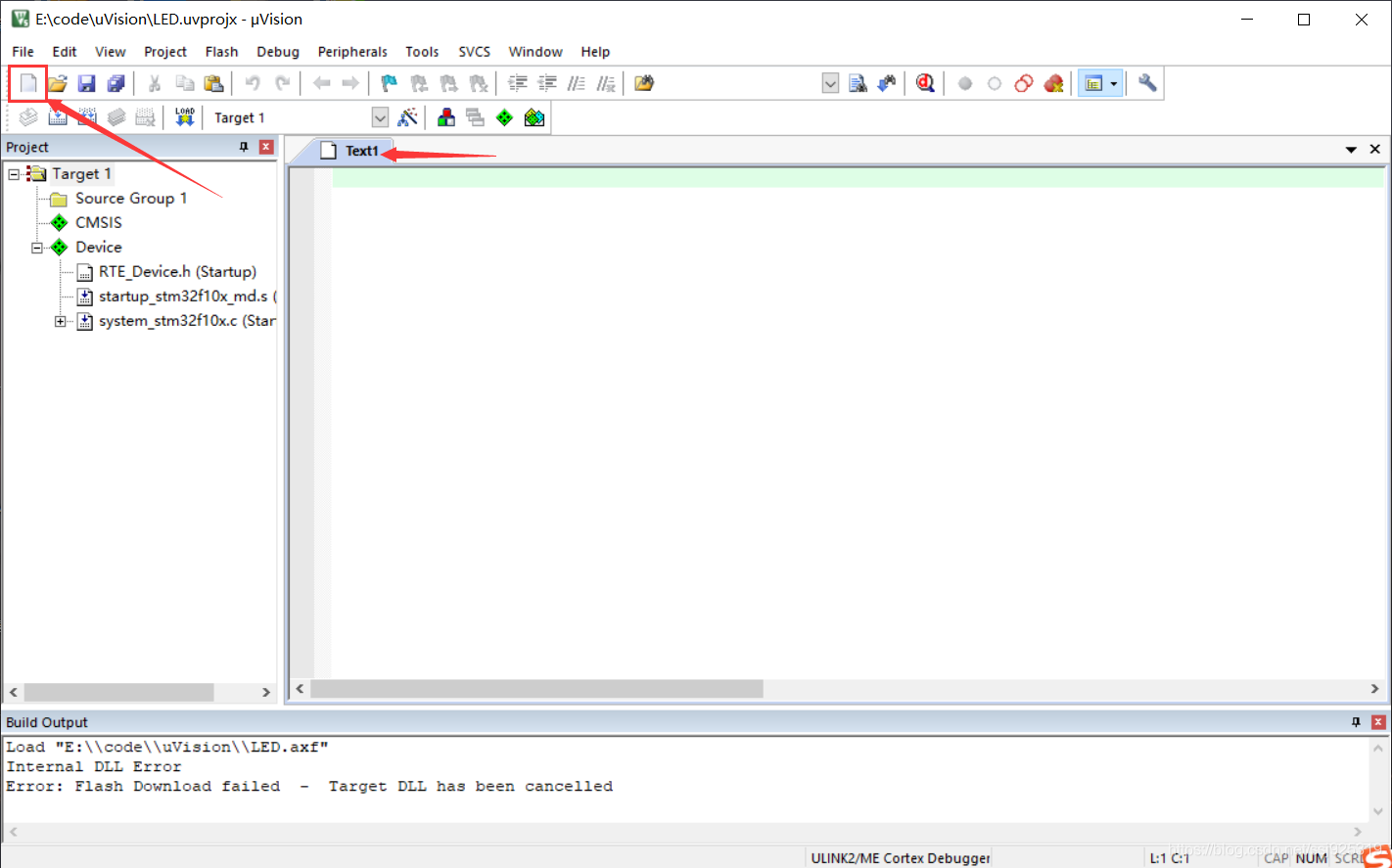

（1）工程創建完畢后，在左上角點擊新建檔案，然后視窗出現了一個Text1的檔案，

（2）然后將下列代碼復制粘貼到Text1文本框內，

//宏定義，用于存放stm32暫存器映射
#define PERIPH_BASE           ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，該地址為GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，該地址為GPIOB的基地址
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，該地址為GPIOC的基地址
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，該地址為GPIOD的基地址
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，該地址為GPIOE的基地址
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，該地址為GPIOF的基地址
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，該地址為GPIOG的基地址
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))

 #define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
//定義typedef型別別名
typedef  struct
{
   volatile  unsigned  int  CR;
   volatile  unsigned  int  CFGR;
   volatile  unsigned  int  CIR;
   volatile  unsigned  int  APB2RSTR;
   volatile  unsigned  int  APB1RSTR;
   volatile  unsigned  int  AHBENR;
   volatile  unsigned  int  APB2ENR;
   volatile  unsigned  int  APB1ENR;
   volatile  unsigned  int  BDCR;
   volatile  unsigned  int  CSR;
} RCC_TypeDef;

#define RCC ((RCC_TypeDef *)0x40021000)
//定義typedef型別別名
typedef  struct
{
volatile  unsigned  int  CRL;
volatile  unsigned  int  CRH;
volatile  unsigned  int  IDR;
volatile  unsigned  int  ODR;
volatile  unsigned  int  BSRR;
volatile  unsigned  int  BRR;
volatile  unsigned  int  LCKR;
} GPIO_TypeDef;
//GPIOA指向地址GPIOA_BASE,GPIOA_BASE地址存放的資料型別為GPIO_TypeDef
#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)

void  LEDInit( void )
{
     RCC->APB2ENR|=1<<2;  //GPIOA 時鐘開啟
     GPIOA->CRH&=0XFFFFFFF0;
     GPIOA->CRH|=0X00000003;
}

//粗略延時
void  Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i,n;
     for (n=0;n<t;n++)
         for (i=0;i<800;i++);
}

int main(void)
{
	 LEDInit();
     while (1)
     {
         LED0=0;//LED熄滅
         Delay_ms(500);//延時時間
         LED0=1;//LED亮
         Delay_ms(500);//延時時間
     }
}

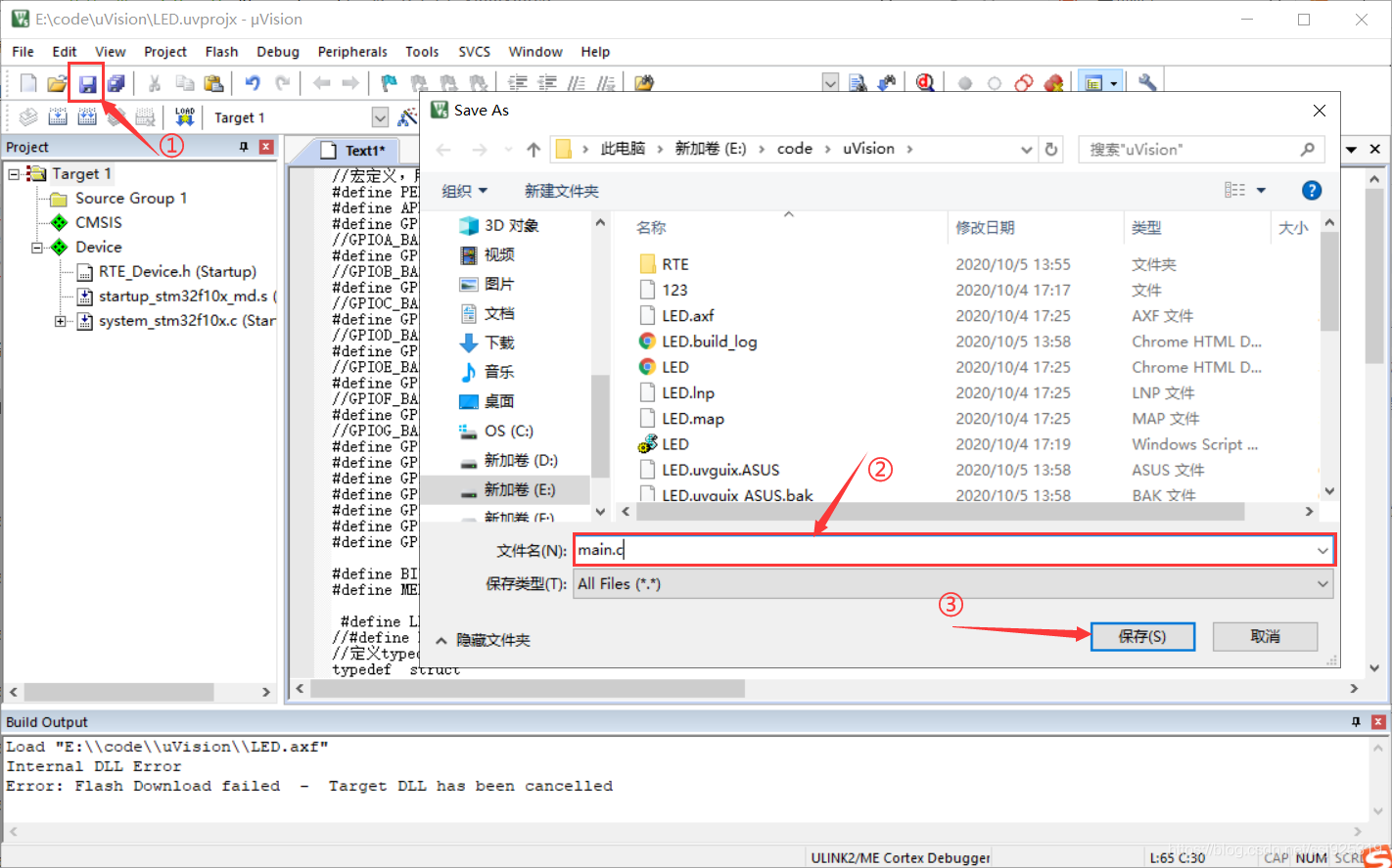

（6）復制粘貼完后，點擊左上角保存按鈕，在彈出的視窗內，輸入檔案名main.c（如果不加后綴，就不會是.c檔案），點擊保存，而后Text1檔案就變成了main.c檔案，

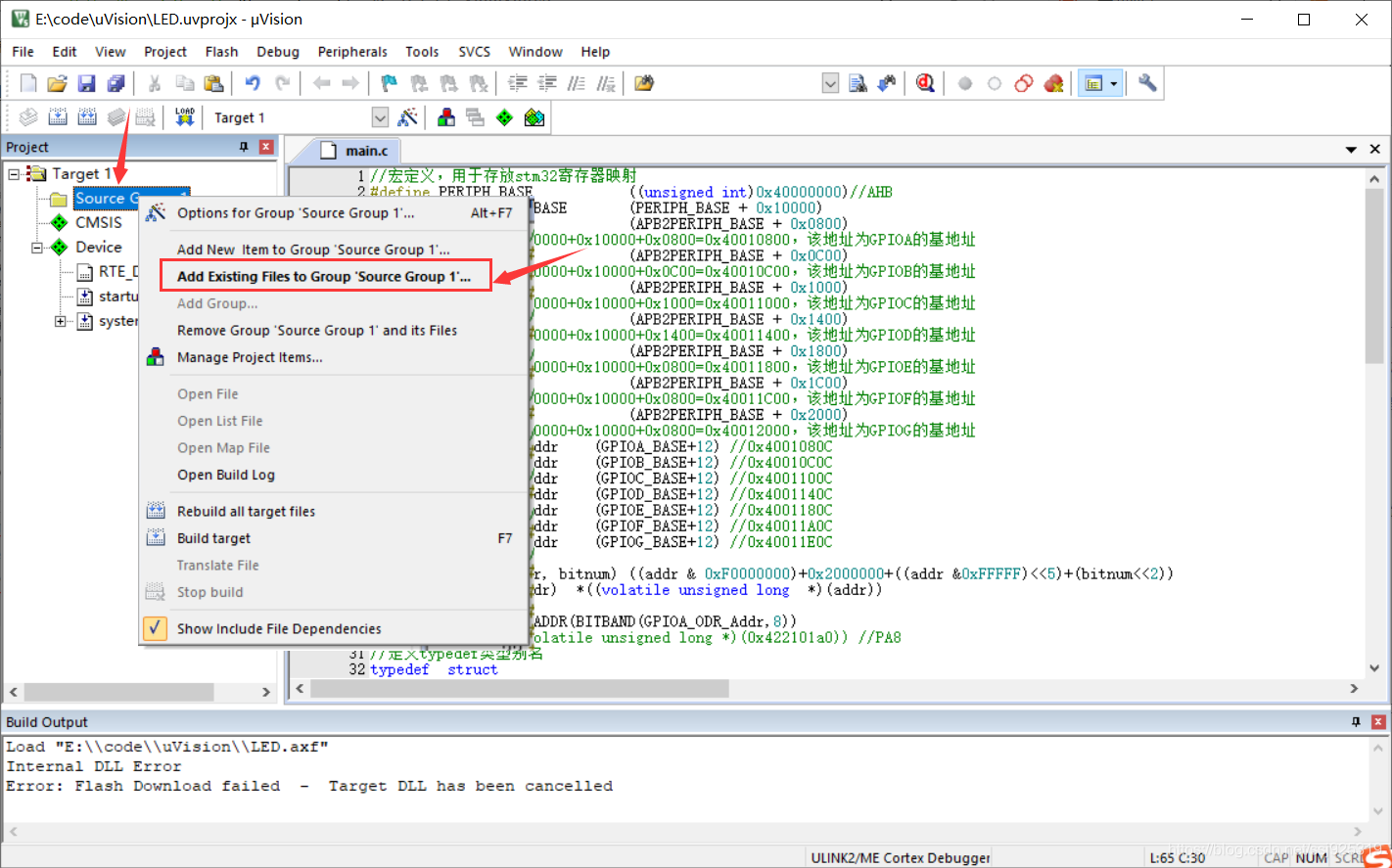

（7）右鍵點擊 Source Group 1 ，然后點擊 Add Existing Files to Group …（在工程下添加main.c檔案）

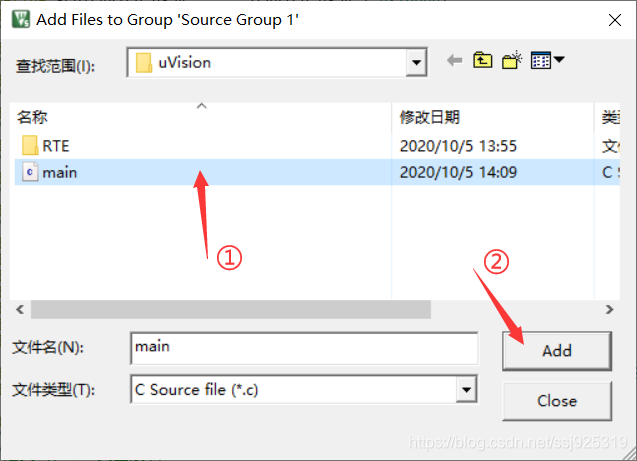

（8）選中main.c檔案，再點擊Add，然后關閉視窗，此時你會發現，Source Group 1 檔案下新增了一個main.c檔案，

3、編譯程式

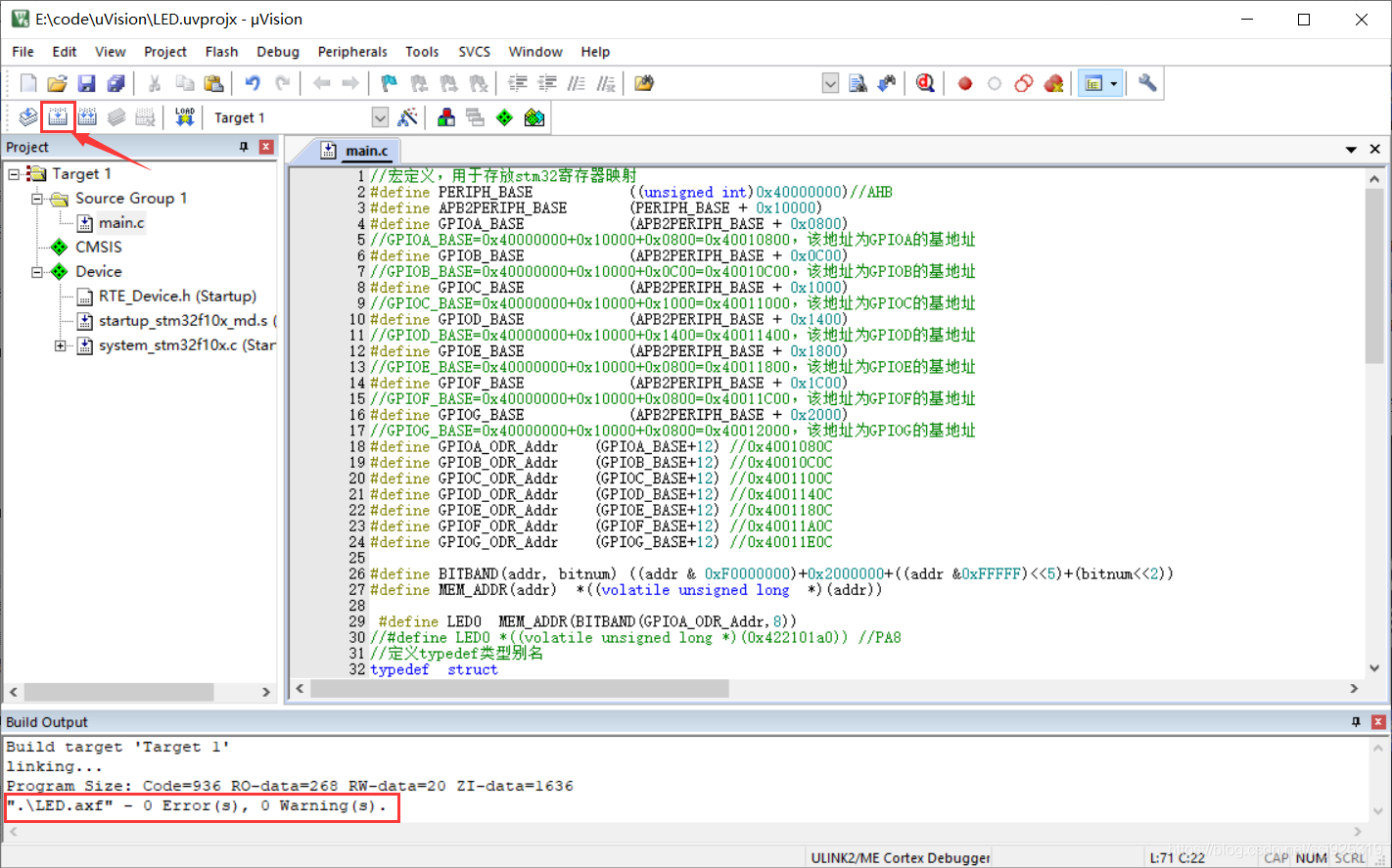

點擊左上角編譯按鈕，開始編譯程式，此時0錯誤，0警告，表示編譯成功，

4、stm32程式仿真除錯

1）除錯前的設定

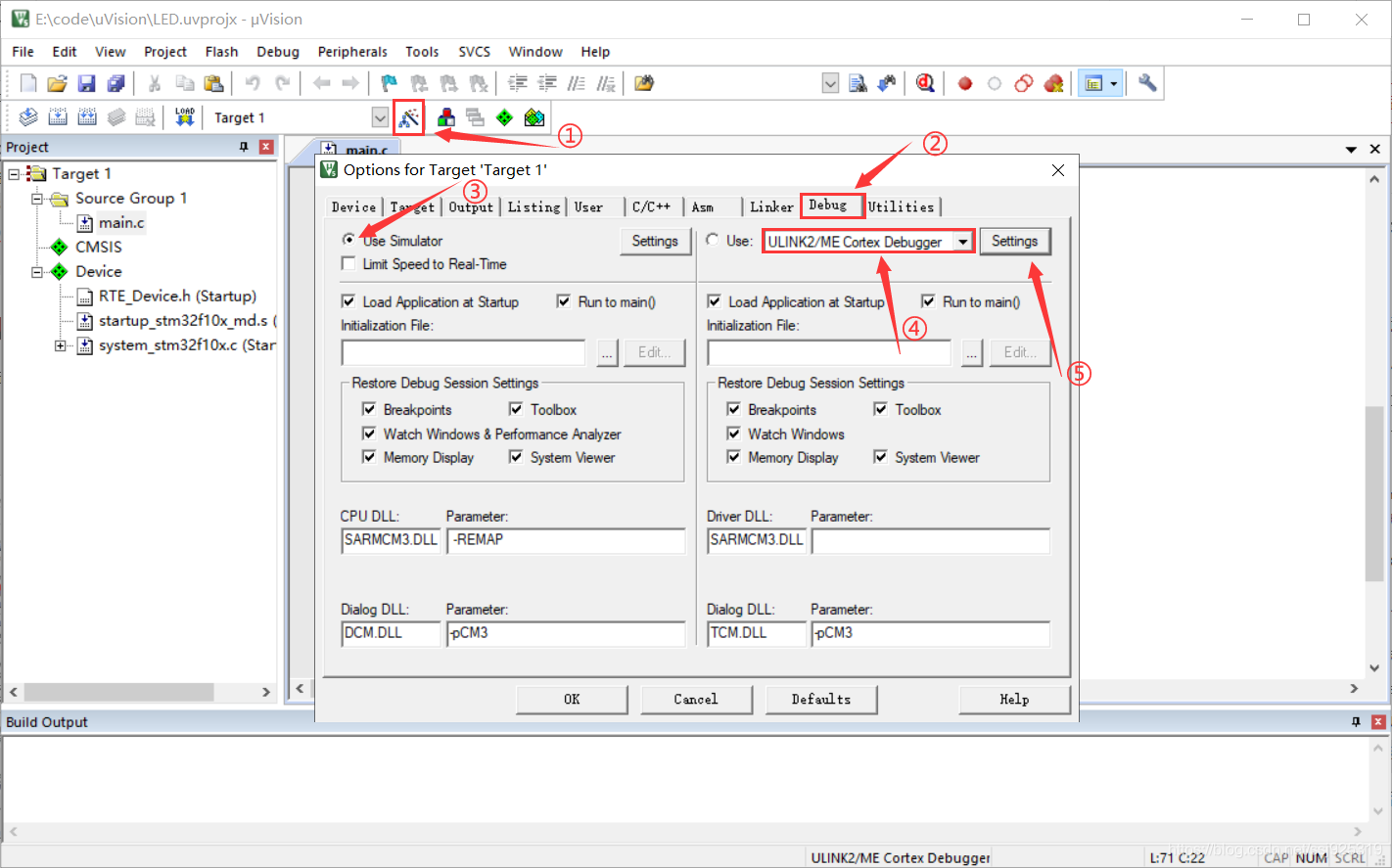

（1）首先點擊 魔法棒，然后在彈出的視窗內，點擊 Debug，勾選 Use Simulator ，再選擇 ULINK2/ME Cortex Debugger ，并點擊 Settings ，

（2）確定一下Port是JTAG，Reset可以設定為Autodetect或SYSRESEETREQ，然后點擊OK回傳上一級視窗，再點擊OK，

2）開始除錯

選中帶有紅色d的放大鏡開始除錯，在②處就是仿真除錯所需要的除錯工具，

四、總結

因為沒有接入硬體設施，所以只能先進行程式的編譯和仿真測驗，而沒有辦法下載到硬體上運行，這個LED燈閃爍的代碼不用深入了解，只是進行一個簡單的程式編譯除錯，這篇文章的重點是學會如何安裝MDK軟體、建立工程、撰寫代碼、編譯程式、仿真除錯，希望能幫到你，

五、參考資料

1、如何開始一個stm32的簡單程式的編譯
2、《STM32底座實驗指導書》
鏈接：https://pan.baidu.com/s/13vxZ8cFsdt8zwPSCz0gFDA
提取碼：g2q6
