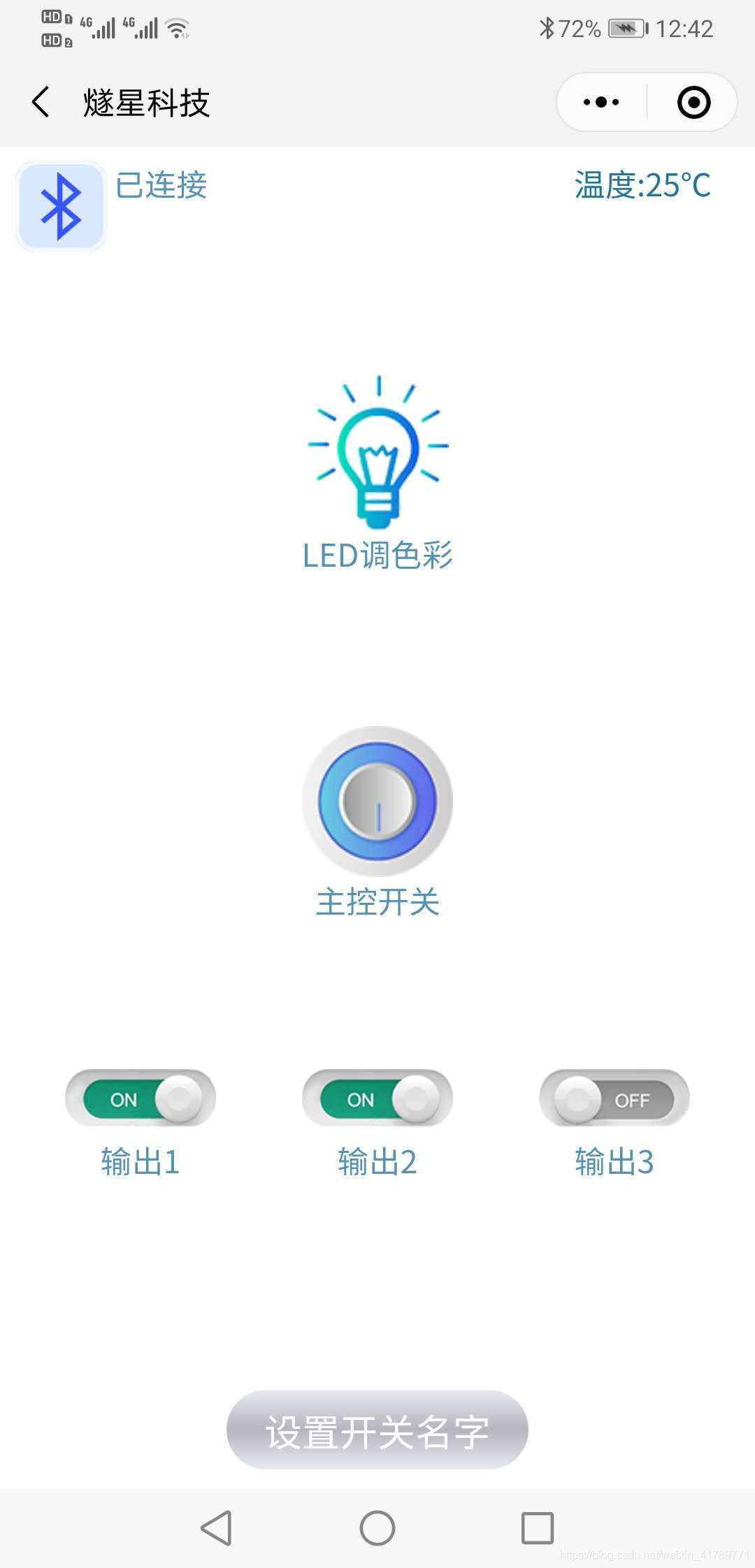

藍牙小程式控制板功能：
1、控制板有一個由繼電器控制的主控開關，過電流能力為6A，最大電壓為220V，主控開關可由小程式直接控制、定時控制、板上按鍵控制，
2、控制板有三路信號輸出口，驅動能力為5V/2mA，信號由小程式直接控制，可用作擴展功能，
3、控制板有一個LED彩燈信號輸出，能輸出三路PWM調制的RGB信，RGB值由小程式直接傳輸過來，
4、控制板有一個5PIN的程式燒寫口，可用來更新HT66F40單片機的程式，需要單片機源代碼的朋友可通過郵箱聯系，單片機源代碼有詳盡的注釋跟避坑說明，可讓開發者少走彎路，

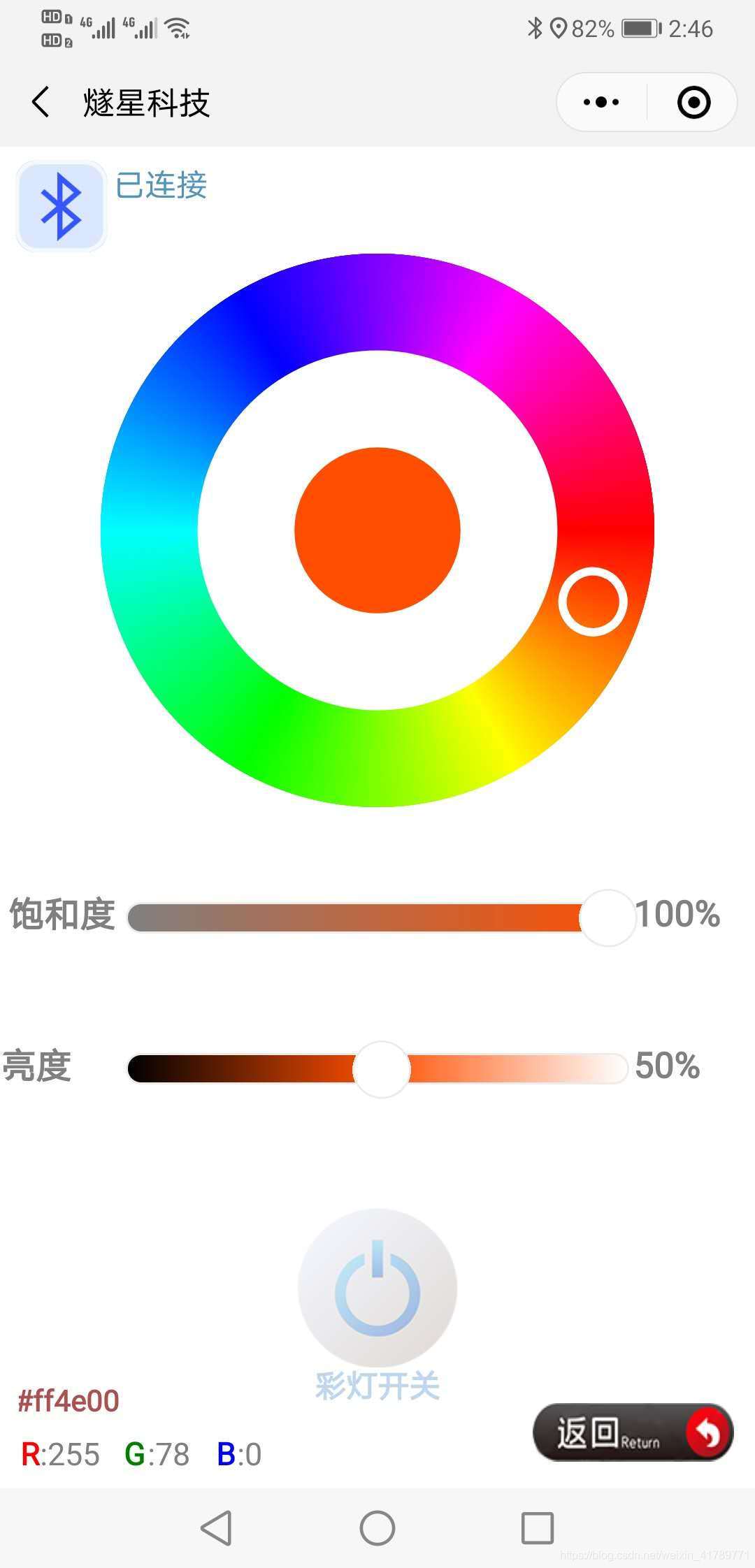

LED調顏色小程式功能：
燧星LED調顏色小程式是燧星科技提供的一款免費小程式，在燧星科技官網小程式里點擊“案例”-->"LED控制"進入，它有一個拾色器用來調節顏色、亮度、飽和度，同時顯示出RGB的十六進制與十進制資料，
還有連接藍牙模塊的功能，可向通用藍牙模塊發送調節后的RGB資料，可為平面設計者、網頁設計者、
藍牙彩燈開發者快速獲取所選顏色對應的十六進制與十進制資料，
小程式開放了藍牙模塊的通訊協議，可作為藍牙開發者的測驗用小程式，
一、支持4.0以上的通用藍牙模塊，藍牙模塊的設備名更改為“FSCTRL”即可被小程式搜索到，
二、通訊協議：每次調節顏色、亮度、飽和度和彩燈開關時都會發送12位元組資料給藍牙模塊,平時則每隔1秒發送一次4位元組的心跳包，
藍牙模塊收到心跳包之后需要原樣回傳心跳包給小程式，表示資料通訊沒中斷，若小程式連續20秒沒識訓傳的心跳包則會顯示“設備未回應！”，但不會影響
功能，
1、12位元組的資料格式：
起始 長度 命令 R G B 引數1 引數2 引數3 引數4 引數5 校驗和
[0xEA, 0x09, 0xA1, 0xXX, 0xXX, 0xXX, 0x00, 0x00, 0x00, 0x00, 0x00, 0xXX]
2、4位元組心跳包的資料格式：
[0xEA, 0x02, 0xC0, 0xAC]
控制板回傳給手機的4位元組資料格式：
起始 長度 溫度 校驗和
[0xEA, 0x02, 0xXX, 0xXX]
聯系郵箱：caiwf01@126.com
