一.實驗要求
電路組成：第一級正弦波振蕩，第二級倍頻電路，第三級積分電路，
二.摘要
該電路是由正弦波振蕩電路，倍頻電路，積分電路組成的三級電路，能夠在沒有輸入信號的情況下產生一定頻率，一定幅度的正弦波，經過倍頻電路將正弦波的頻率放大兩倍，在對放大之后的正弦波進行積分，實作了三級電路，

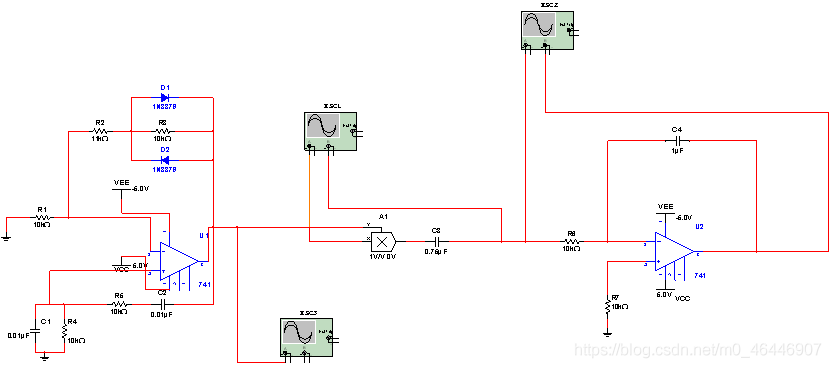

三.總原理圖
四.總結與展望
此次模擬電子技術課程設計，我設計的是由RC正弦波振蕩電路，二倍頻電路和積分電路組成的三級電路，因為這三個電路，在上課的時候都有學，而且課本都有類似的電路圖提供參考，所以我很快就想好電路圖大概要怎么畫，但是，當我真的開始準備畫圖的時候，第一步我就卡住了，由于我對Multisim這個軟體不熟悉，所以找不到電路圖所需要的元件在哪里，不過經過我研究，請教同學和上網查閱，我總算是知道所需的元件在哪里能找的到了，我把元件按照要求連接起來，把元件的引數都設定好，然后進行仿真，結果發現示波器沒有波形，我首先想到的是有沒有那個地方沒連上，檢查了一下，發現并沒有，然后我想到了是引數不對，經過我反復修改引數，調節刻度，終于得出了波形圖，經歷這一程序后，我了解到，電路元件的引數是互相關聯的，可能調節了其中一個元件，其他元件也得跟著調整，設計最難的地方是調出正確的波形，需要反復調節，這很考驗耐心，此次設計最大的識訓就是做設計要有耐心，還有就是查閱大量的資料，
