一、定時器介紹

1、標準型 TM – STM

合泰單片機HT66F018有三個定時器，定時器0即標準型TM-STM是一個16位的定時器，本篇博客主要講的是TM0的定時器/計數器功能，深度剖析技術檔案，從暫存器到中斷一路詳細介紹，再到完成程式撰寫，

2、暫存器介紹

標準型 TM 的所有作業模式由一系列暫存器控制，一對只讀暫存器用來存放 16位計數器的值，一對讀 / 寫暫存器存放 16 位 CCRA 的值，一個讀 / 寫暫存器存放 8 位 CCRP 的值，剩下兩個控制暫存器設定作業模式，

①、TM0C0暫存器

TM0C0暫存器我們需要用到它的6、5、4、3位，

②、TM0C1暫存器

由于我們著重介紹的定時器/計數器功能，所以TM0C1暫存器我們只需要看7、6、0位，

③、TM0DL和TM0DH暫存器

④、TM0AL和TM0AH暫存器

⑤、TM0RP暫存器

由于我們這里沒用到P匹配，不展開介紹，

3、暫存器作業模式

①、定時/計數器模式

定時 / 計數器模式與比較輸出模式操作方式相同，并產生同樣的中斷請求標志，不同的是，在定時 / 計數器模式下 TM 輸出腳未使用，因此，比較匹配輸出模式中的描述和時序圖可以適用于此功能，該模式中未使用的 TM 輸出腳用作普通 I/O 腳或其它功能，

②、比較匹配輸出模式

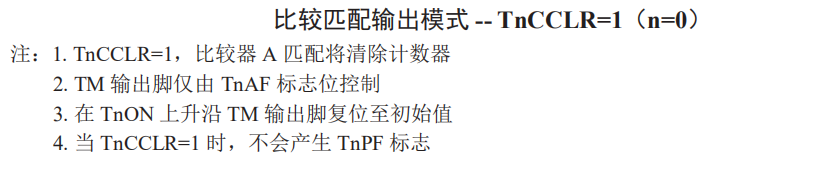

③、比較匹配輸出模式（A匹配注意事項）

4、中斷介紹

①、中斷暫存器

②、中斷操作

③、中斷向量表

從中斷向量表中可以看出來，TM0中斷屬于多功能中斷，

④、多功能中斷和TM中斷

當多功能中斷中任何一種中斷請求標志 MF0F~MF2F 被置位，多功能中斷請求產生，當中斷使能，堆疊未滿，包括在多功能中斷中的任意一個中斷發生時，將呼叫多功能中斷向量中的一個子程式，當回應中斷服務子程式時，相關的多功能請求標志位會自動復位且 EMI 位會自動清零以除能其它中斷，

在中斷回應時，雖然多功能中斷標志會自動復位，但多功能中斷源的請求標志位，即 TM 中斷，LVD 中斷和 EEPROM 中斷的請求標志位不會自動復位，必須由應用程式清零，

⑤、INTC0 暫存器

⑥、MFI0 暫存器

5、系統時鐘

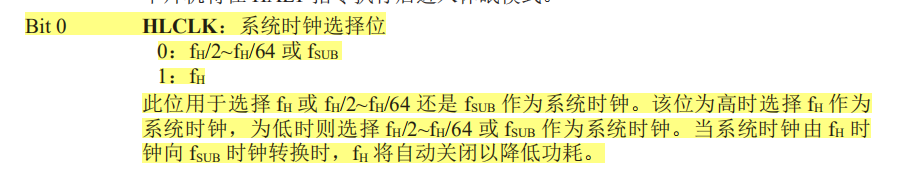

SMOD暫存器

二、程式撰寫

有了以上的基礎知識后，就可以開始我們的程式撰寫了，

1、系統初始化

新建main.c，必須匯入HT66F018.h

#include "HT66F018.h"

配置選項中，Vdd選擇的是5V，OSC我選擇的是internal RC + IO1/IO2（內部RC振蕩器），HIRC選擇的是8MHz @Vdd=5V，fsub選擇的是LIRC，
進行系統初始化，如選擇系統時鐘源，

//fH = 8MHz
//fLIRC = 32kHz
_wdtc = 0xA8;	//關閉看門狗
_hlclk = 1;		//系統時鐘8MHz@Vdd=5V，系統時鐘不分頻，查看SMOD暫存器
_acerl = 0x00;	//禁止所有AD

_pbc0 = 0;		//pb0配置為輸出，用于演示輸出效果

2、TM0初始化

定時器0初值計算方法：
1、需要定時 time = 1ms = 1000us
2、系統時鐘不分頻，所以 fsys = 8MHz
3、TM0 計數時鐘位為 fsys / 4，所以 Tfreq = 8 / 4 = 2MHz
4、定時器初值TM0A = Tfreq * time(us) = 2 * 1000 = 2000
5、_tm0al = 2000 & 0x00FF; _tm0ah = 2000 >> 8;

由此同理可得：
1、需要定時 time = 0.3ms = 300us
2、fH = 12MHz，系統時鐘4分頻，所以 fsys = 12 / 4 = 3MHz
3、TM0 計數時鐘位為 fsys，所以 Tfreq = fsys = 3MHz
4、定時器初值TM0A = Tfreq * time(us) = 3 * 300 = 900
5、_tm0al = 900 & 0x00FF; _tm0ah = 900 >> 8;

//定時器0初始化函式
void tm0_init(void)
{
    _t0ck2 = 0; _t0ck1 = 0; _t0ck0 = 0;	//選擇TM0計數時鐘位為fsys/4

    _t0m0 = 1;//定時/計數器模式
    _t0m1 = 1;
    _t0cclr = 1;//A匹配

    //fH=8MHz@Vdd=5V, fsys=不分頻, TM 時鐘源 = fsys/4, 定時器初值 = ((fsys=不分頻) / 4 * (1000us))
    //此處例程定時時間為1ms
    _tm0al = 2000 & 0x00FF; //設定定時器0的A匹配低八位值
    _tm0ah = 2000 >> 8;	//高八位值


    _t0af = 0;//中斷請求標志位
    _t0on = 1;//定時器開始計時
    _mf0e = 1;//多功能中斷請求標志
    _t0ae = 1;//中斷使能
}

3、TM0中斷服務程式

//定時器0中斷
void __attribute((interrupt(0x0C))) Timer0_ISR(void)
{
	if(1 == _t0af){	//TM0的A匹配中斷
		_t0af = 0;	//手動清除T0中斷標志位
    	count++;
    	if(count == 500){
    		count = 0;
    		_pb0 = ~_pb0;
    	}
	}
    //一旦中斷子程式被回應，系統將自動清除EMI位，所有其它的中斷將被屏蔽
    _emi = 1;   //手動打開總中斷

}

4、主函式

//主函式
void main()
{
	//fH = 8MHz
	//fLIRC = 32kHz
	_wdtc = 0xA8;	//關閉看門狗
	_hlclk = 1;	//系統時鐘8MHz@Vdd=5V
	_acerl = 0x00;	//禁止所有AD

	_pbc0 = 0;		//pb0作為演示效果IO，可以外接一個LED查看效果
	tm0_init();

	//開啟總中斷
	_emi = 1;

	//用戶代碼
	while(1);


}

5、完整代碼

#include "HT66F018.h"

volatile unsigned int count = 0;	//中斷計數器


//定時器0初始化函式
void tm0_init(void)
{
    _t0ck2 = 0; _t0ck1 = 0; _t0ck0 = 0;	//選擇TM0計數時鐘位為fsys/4

    _t0m0 = 1;//定時/計數器模式
    _t0m1 = 1;
    _t0cclr = 1;//A匹配

    //fH=8MHz@Vdd=5V, fsys=不分頻, TM 時鐘源 = fsys/4, 定時器初值 = ((fsys=不分頻) / 4 * (1000us))
    //此處例程定時時間為1ms
    _tm0al = 2000 & 0x00FF; //設定定時器0的A匹配低八位值
    _tm0ah = 2000 >> 8;	//高八位值


    _t0af = 0;//中斷請求標志位
    _t0on = 1;//定時器開始計時
    _mf0e = 1;//多功能中斷請求標志
    _t0ae = 1;//中斷使能
}

//主函式
void main()
{
	//fH = 8MHz
	//fLIRC = 32kHz
	_wdtc = 0xA8;	//關閉看門狗
	_hlclk = 1;	//系統時鐘8MHz@Vdd=5V
	_acerl = 0x00;	//禁止所有AD

	_pbc0 = 0;
	tm0_init();

	//開啟總中斷
	_emi = 1;

	//用戶代碼
	while(1);


}

//定時器0中斷
void __attribute((interrupt(0x0C))) Timer0_ISR(void)
{
	if( 1 == _t0af){	//T0的A匹配中斷
		_t0af = 0;		//手動清除T0中斷標志位
    	count++;
    	if(count == 500){	//500ms反轉一次pb0的電平
    		count = 0;
    		_pb0 = ~_pb0;
    	}
	}
    //一旦中斷子程式被回應，系統將自動清除EMI位，所有其它的中斷將被屏蔽
    _emi = 1;   //手動打開總中斷

}
