60V 三相全橋柵極驅動器LN8608

2020-10-11 03:25:17 其他

產品概述
LN8608 是一款基于懸浮襯底和 P_EPI 工藝的 60V高壓三相柵極驅動器，具有三路獨立的高低邊輸出，可以用來驅動全橋電路中的大功率 MOSFET 或 IGBT。LN8608 的輸入信號兼容 CMOS 和 LSTTL 電平，最低可到 3.3V。輸出級可以提供較高的峰值電流驅動，讓交叉導通時間減到最小。輸出級的傳輸延時做了匹配，簡化了在高頻場合中的應用。LN8608 內置了直通防止和死區時間，能夠避免被驅動的高低側MOSFET或IGBT直通，有效保護功率器件。LN8608 還內置了 VCC 和 VBS 欠壓保護電路，防止功率管在過低電壓下作業。
 產品特點
耐壓+60V
輸出電流能力 IO+1.0A、IO-1.2A
高低邊懸浮隔離
電源輸入范圍 7V 到 20V
信號輸入電平 3.3V，5V，15V 兼容
交叉傳導預防邏輯
輸出傳輸延時匹配
內置 VCC/VB 欠壓保護
內置高低邊死區時間和防直通電路
 輸入輸出同相
 用途
三相直流無刷電機
功率 MOS 和 IGBT 驅動
全橋驅動
封裝
TSSOP20
QFN4*4-24L

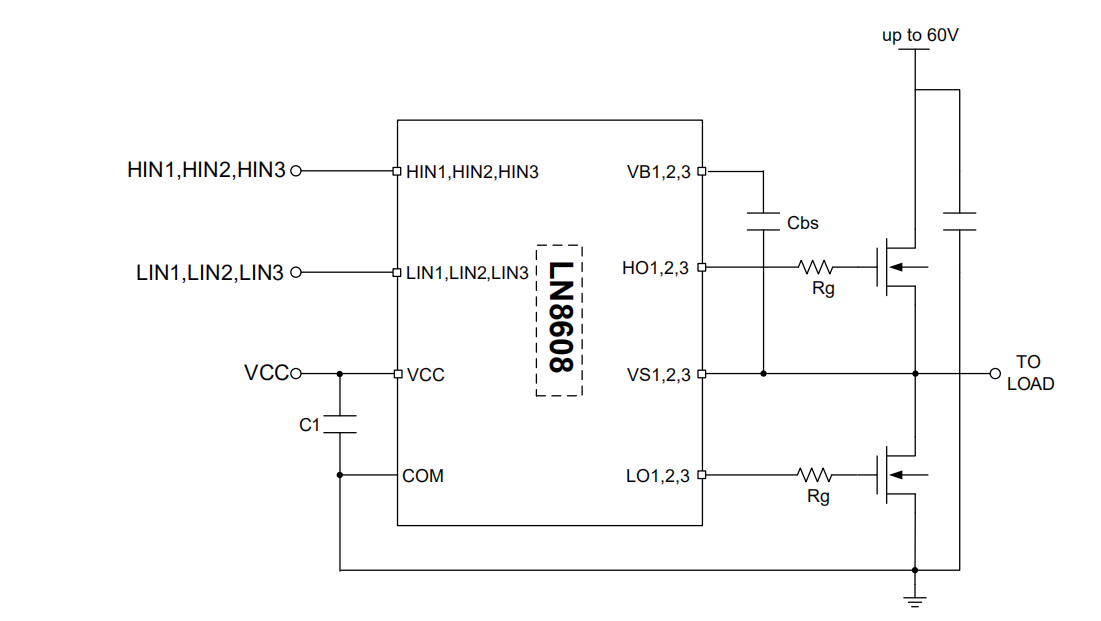

 典型應用電路

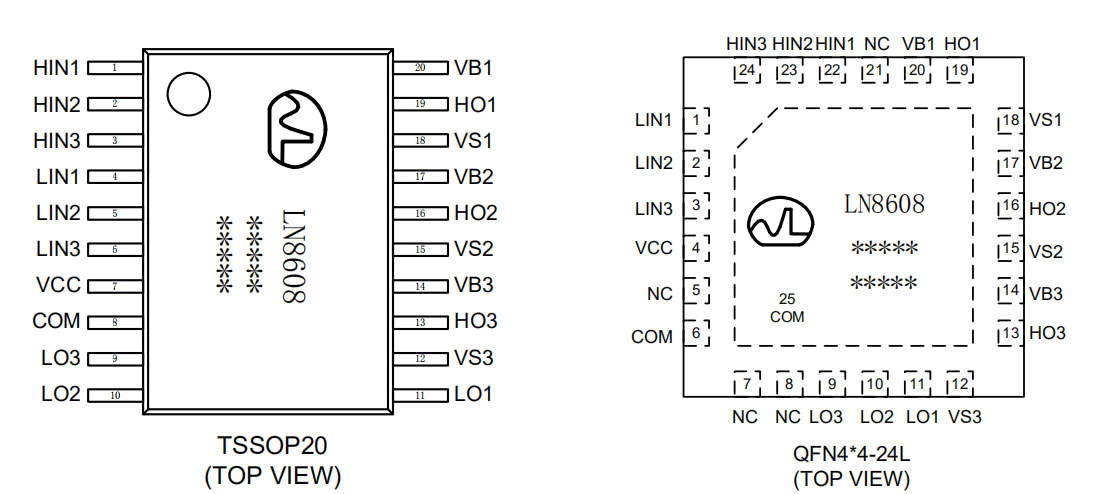

引腳配置

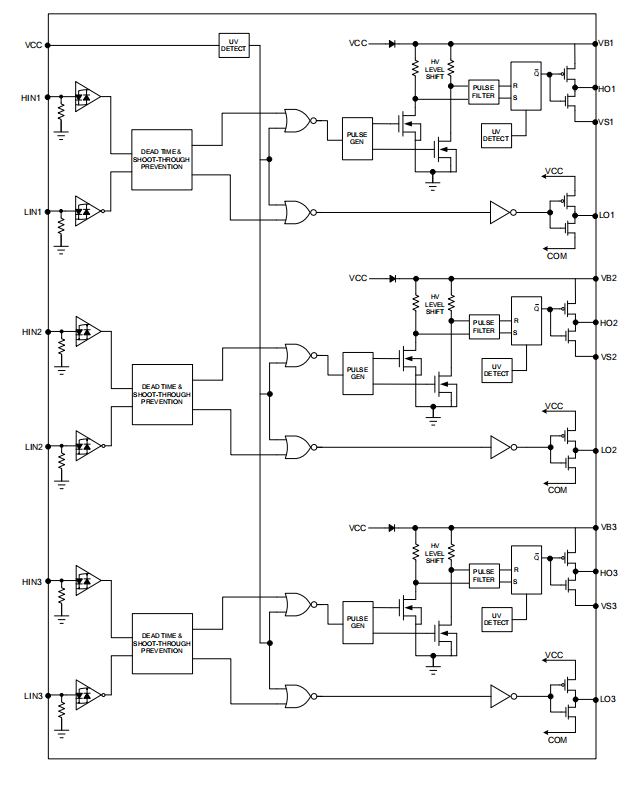

功能框圖
