ADS1292R測量心電+呼吸
以前用過TI的ADS1298來采集心電圖波形，現在需要在心電采集的基礎上增加呼吸的檢測，所以選用ADS1292R來實作心電+呼吸功能，看手冊上，TI的ADS129X/ADS129XR的使用都是基本相同的，
1、ADS1292R的硬體設計
參考ADS1292R的資料手冊，ADS1292R的原理圖設計如下：
從TI的資料可以知道，RESP_MODP，RESP_MODN是輸出調制頻率的，其頻率可設定為32KHz或者64KHz,R42和R44是限制電流輸出的，因為作為醫療產品在標準上是有漏電流的限制，C50,C48,C51等都是限制直流留到人體，對人體造成傷害的，
ADS1292R的呼吸通道是通道1，要注意，測量呼吸時，PGA1P,PGA1N接的濾波電容為47nF，測量心電圖時4.7nF即可，
2、軟體配置ADS1292R
ADS1292R暫存器配置如下：
CONFIG1:0X03-采樣率設定為1000
CONFIG2:0XE8-導聯脫落比較器，參考比較器，2.4V參考電壓,輸出時鐘使能-設定值0xE8
LOFF:0XF0-導聯脫落參考70%，導聯脫落電流源6nA，DC
CH1SET:0X40-正常操作，接電極，放大4倍
CH2SET:0X40-正常操作，接電極，放大4倍
RLD_SENS:0X2C-RLD緩沖使能,RLD接入2N,2P
LOFF_SENS:0X0F-導聯脫落檢測
RESP1:0XEA-呼吸解使能，呼吸調制使能，32K/112.5度，呼吸使用內部時鐘
RESP2:0X03-32K,RLD參考接(AVDD+AVSS)/2
GPIO:0X0C-輸入
因為要測量心電圖，所以我把采樣率設定為1KHz，可根據需要設定，采樣率低，采樣得到的呼吸波會更好，
TI的ADS129X系列，多命令設定暫存器引數時，速度時有限制的，因為多命令需要先解碼前一個命令，推薦在設定暫存器階段把SPI速度設定小于4MHz，后面讀取速度時可以根據需要提高SPI速度，
3、采集到的呼吸波形

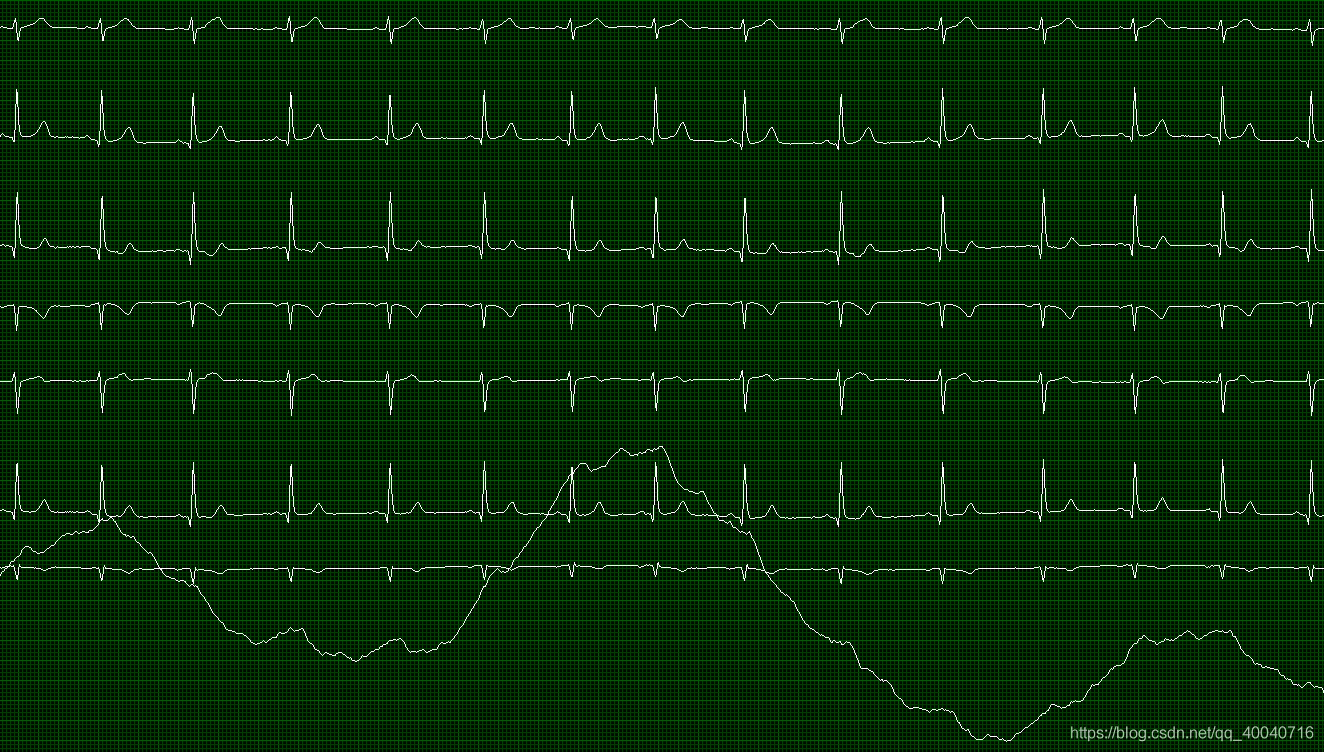

實際采集人體得到心電和呼吸波形如下，呼吸波形在單片機經過了4HZ的低通濾波得到，可以看到實際采集人體時，呼吸波形還帶有心電波形成分在，這個可以通過數字信號處理進行處理，通過呼吸模擬器進行測量呼吸的話，波形就非常漂亮了，圖沒存下來，就沒貼上來了，
4、遇到問題
（1）、呼吸波形出現比心電波形慢30S-1Min，
（2）、呼吸波形隨采樣率變大幅度被抑制，
這兩個問題是我遇到的，究其原因是使用的基線濾波器是心電的濾波器，把呼吸波形抑制了，所以對于呼吸波形，需要重新選擇基線濾波器，
