使用keil軟體創建一個STM32工程

----------------芯片：STM32F429IGT6

創建一個STM32F429IGT6的工程，其他型號的單片機也大同小異，因為最近開始學習STM32F429IGT6單片機，所以以此為例，在看此文章之前需要有三個前提：1、安裝keil uVision5軟體，2、安裝好對應的器件的pack包，3、下載一個對應的標準庫軟體包，

QQ交流群：1026531747（包含此次文章檔案：keil uVision5軟體安裝包、器件的pack包、標準庫軟體包，群為新建群，還沒有特別多的群員和檔案，未來將不斷補充，）

一、新建工程檔案夾目錄

新建一個檔案夾，并命名為example，當然其他的名字也OK，并在此檔案夾下建立以下幾個單獨的檔案夾，分別是CORE、FWLIB、HARDWARE、OBJ、SYSTEM、USER，如下圖所示，

二、建立keil工程

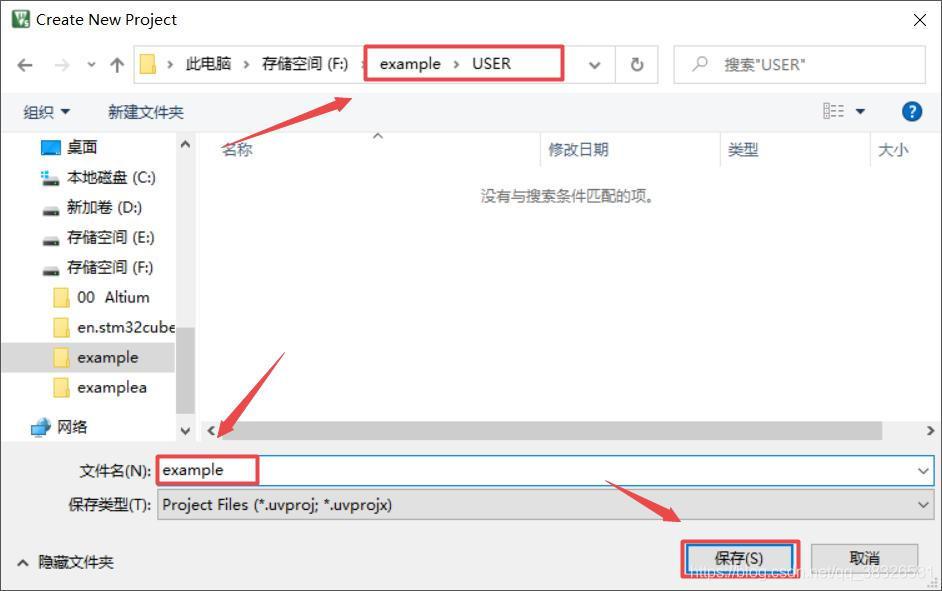

1、打開keil uVision5軟體，點擊選單：project---> New uVision Project...選擇進入USER檔案夾，輸入工程檔案名example，點擊保存，

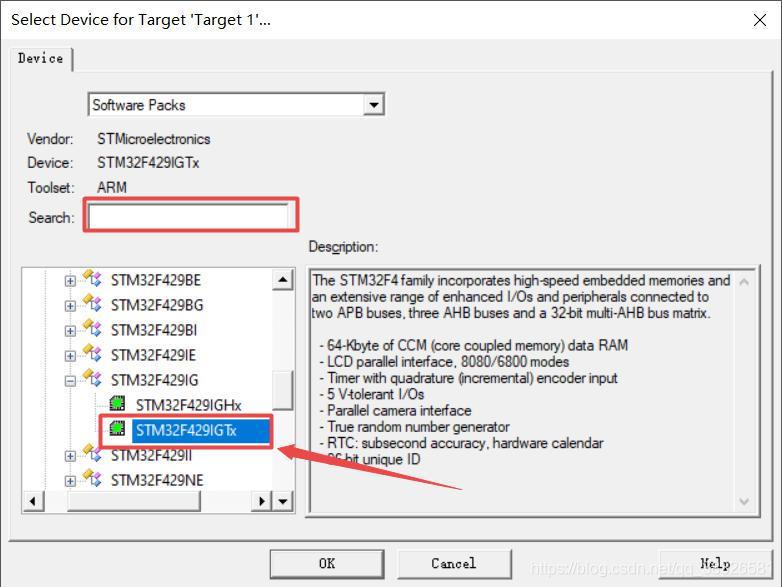

2、隨后會跳轉出來挑選器件的頁面， 選擇 STM32F429IGTx型號， (STMicroelectronics-->STM32F4 Series-->STM32F429-->STM32F429IG-->STM32F429IGTx)，如果你的芯片是其他型號，則選擇相應芯片型號，（當然只有安裝對應的器件pack才會顯示該內容，加油！）也可以直接從Search輸入自己的型號，軟體將自動給你定位到位置，再進行選中就可以了，

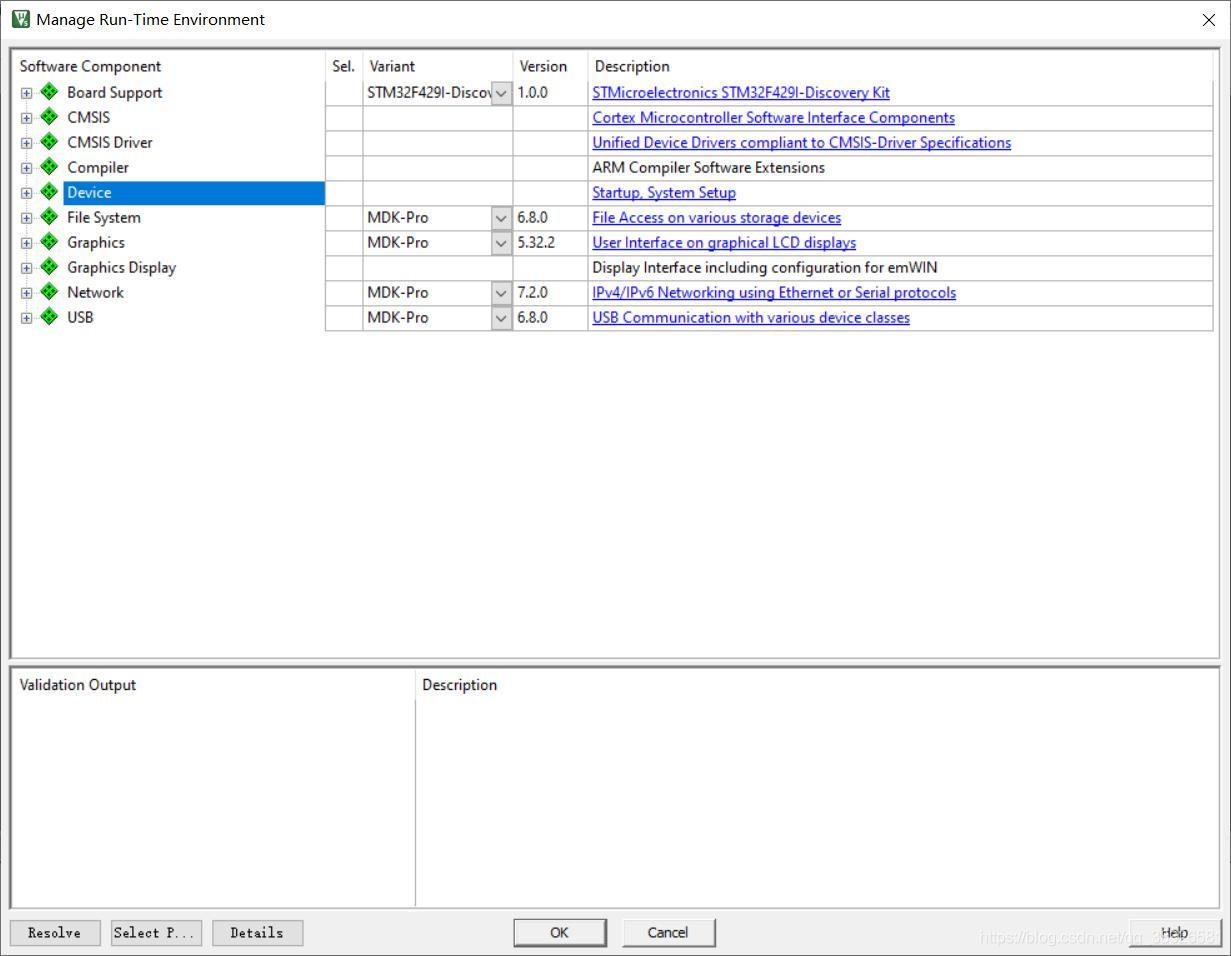

3、選中后點擊確認，將會跳轉到下一個頁面，如下圖，我們不用管它直接關掉就行，

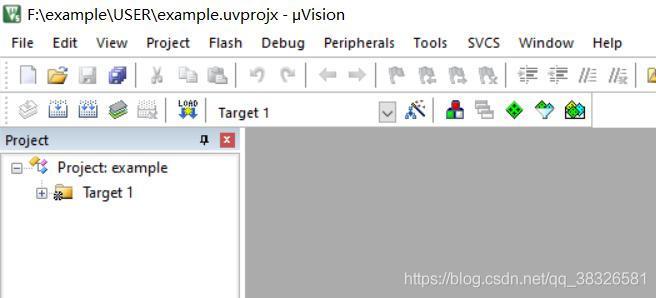

4、弄到這里，我們就建成了一個基本的工程框架，如下圖，

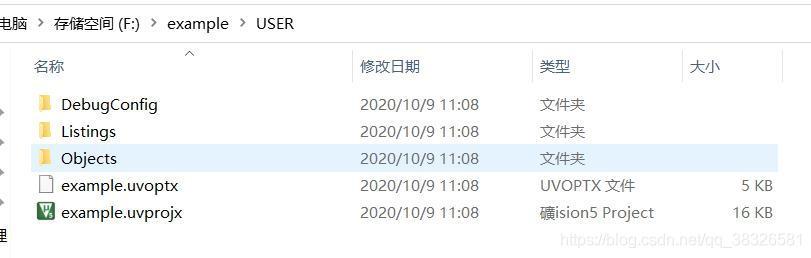

5、并且，我們的USER檔案夾下已經有了如下幾個檔案

三、韌體的復制(這一步賊麻煩，朋友請頂住！)

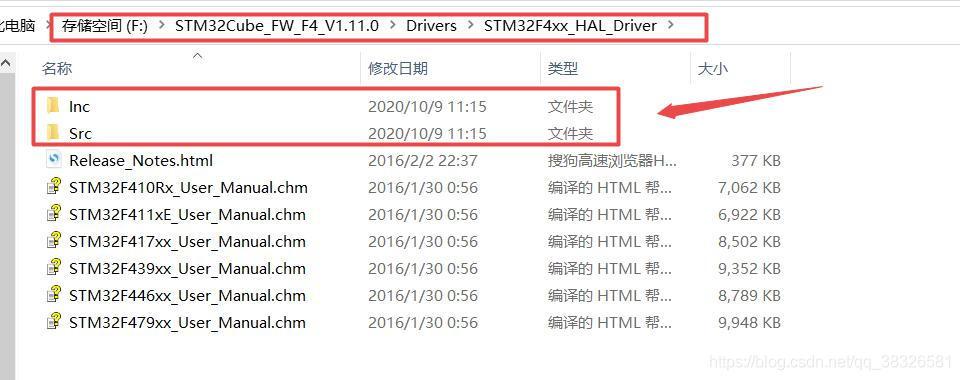

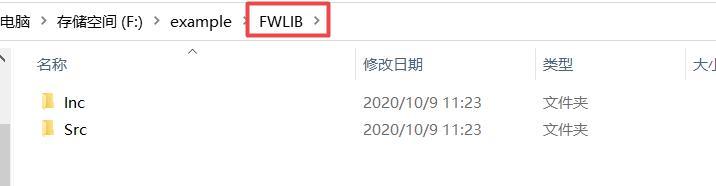

1、將STM32CubeF4 包下的Src,Inc 檔案夾復制到我們剛才建立的 FWLAB檔案夾下面， （路徑：STM32Cube_FW_F4_V1.11.0\Drivers\STM32F4xx_HAL_Driver）

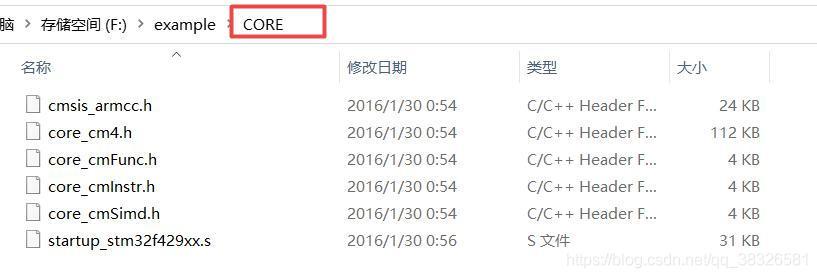

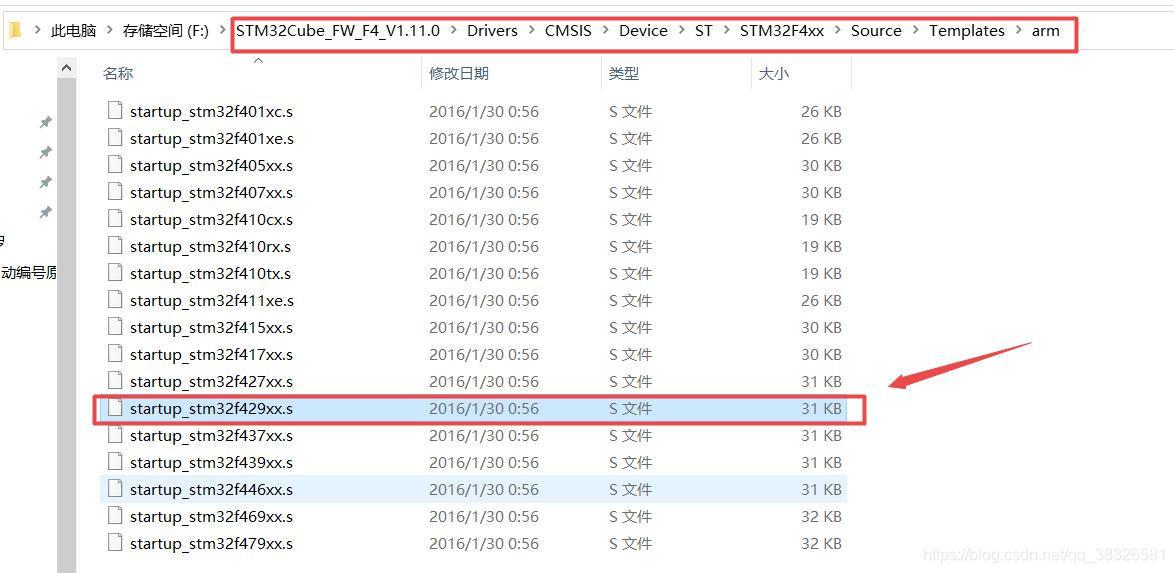

2、將檔案 startup_stm32f429xx.s 復制到CORE目錄下面 (路徑：STM32Cube_FW_F4_V1.11.0\Drivers\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm)，

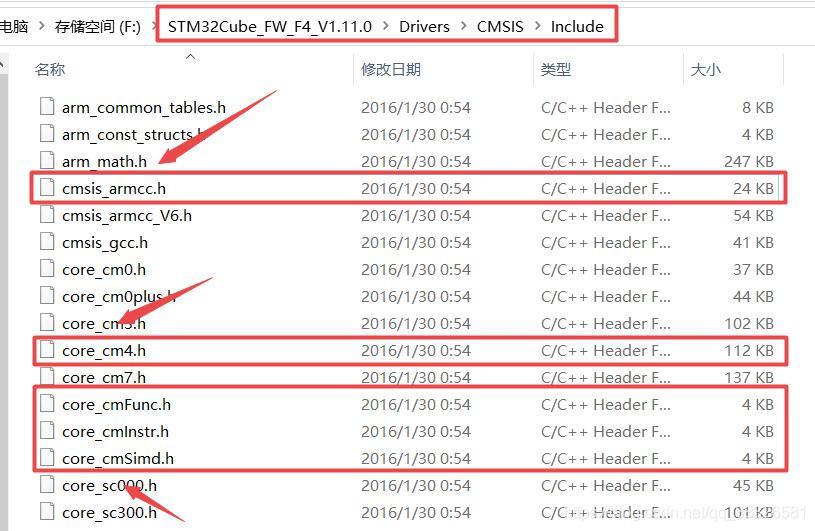

將檔案cmsis_armcc.h， core_cm4.h，core_cmFunc.h，core_cmInstr.h ，core_cmSimd.h 同樣復制到CORE目錄下面 (路徑：STM32Cube_FW_F4_V1.11.0\Drivers\CMSIS\Include)，

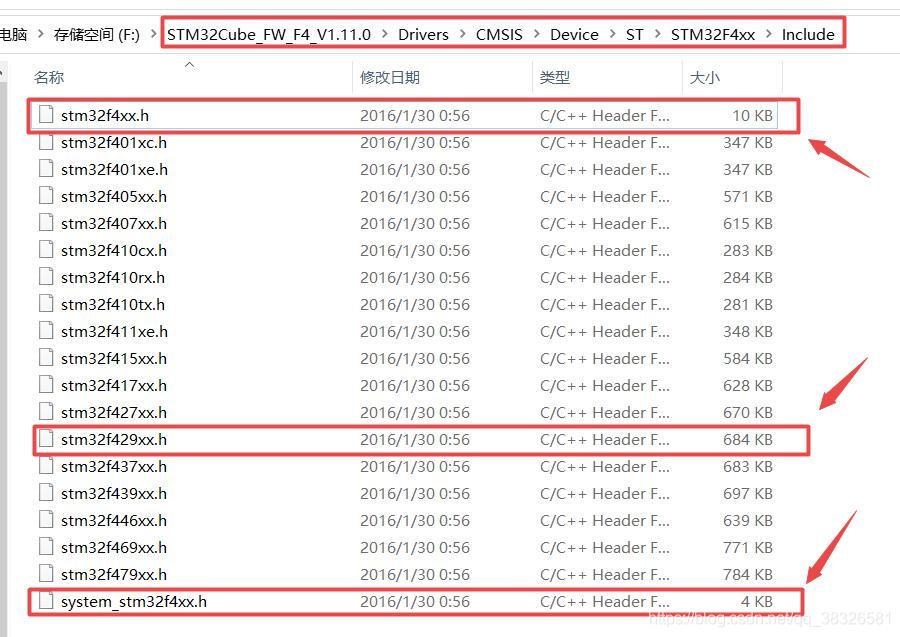

3、將 stm32f4xx.h，system_stm32f4xx.h 和 stm32f429xx.h3 個檔案 復制到 USER目錄下面 ， (路徑：STM32Cube_FW_F4_V1.11.0\Drivers\CMSIS\Device\ST\STM32F4xx\Include)

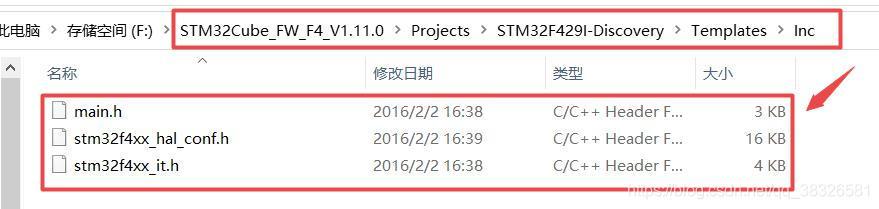

將stm32f4xx_it.h，stm32f4xx_hal_conf.h 和main.h 3個頭檔案復制到USER目錄下面， (路徑：STM32Cube_FW_F4_V1.11.0\Projects\STM32F429I-Discovery\Templates\Inc)

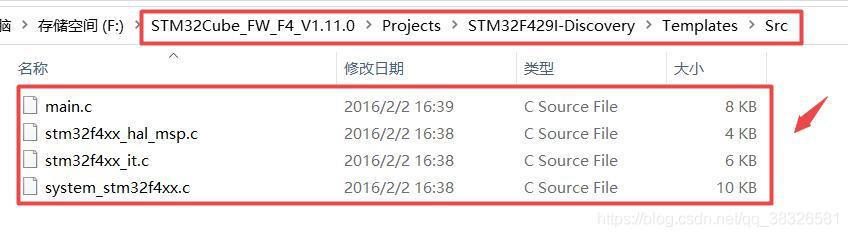

將 system_stm32f4xx.c， stm32f4xx_it.c, stm32f4xx_hal_msp.c 和 main.c 四個檔案同樣復制到 USER 目錄下面， (路徑：STM32Cube_FW_F4_V1.11.0\Projects\STM32F429I-Discovery\Templates\Src)

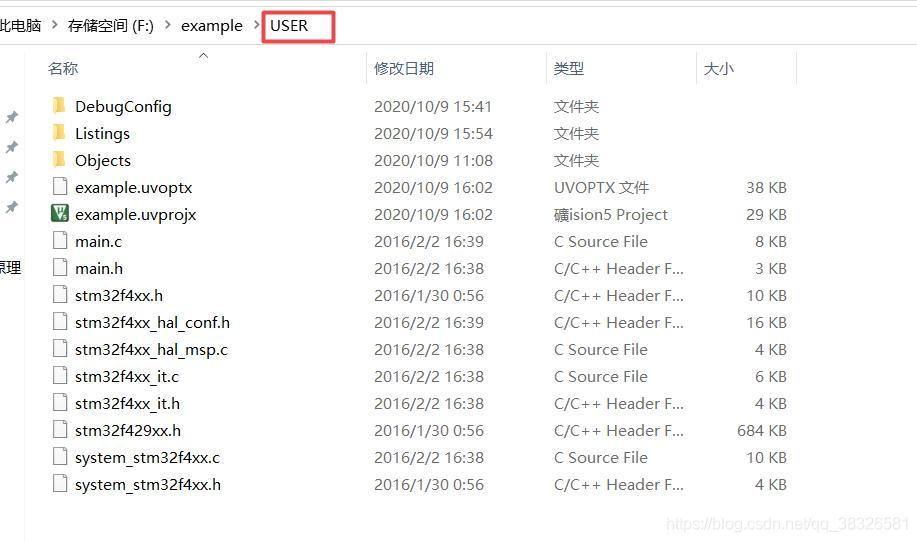

此時我們檔案夾下的變化如下，多出了如下檔案

（恭喜呀，能看到這你已經很強了，加油！）

四、把檔案添加到工程里

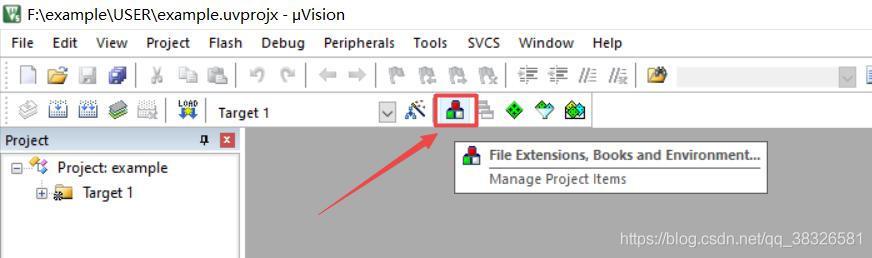

1、點擊命令File Extensions，打開manage project items操作面板，

2、將target 1的名字修改為example，然后在Groups一欄洗掉Source Group1，在Groups里，建立五個 Groups：USER，SYSTEM，CORE，HARDWARE和 HALLIB，然后點擊 OK，可以看到 我們的 Target 名字以及 Groups情況如下圖 所示:

3、然后我們往Groups檔案里添加檔案，

首先是HALLIB，然后點擊右邊的 Add Files，定位到我們剛才建立的目錄\HALLIB\Src下面，將里面檔案選中，然后點擊Add，然后 Close，就可以進行添加，

Src下面的檔案并不是每一個都是必須添加的，根據我們自己工程的需要進行添加，添加的太多會使工程變大，當然編譯時花費的時間也會更長，其中在本此實驗中stm32f4xx_hal_dsc.c ， stm32f4xx_hal_iptim.c 和 stm32f4xx_hal_msp_template.c 三個檔案不需要引入工程，因為他與本實驗芯片STM32F429IGT6不匹配，

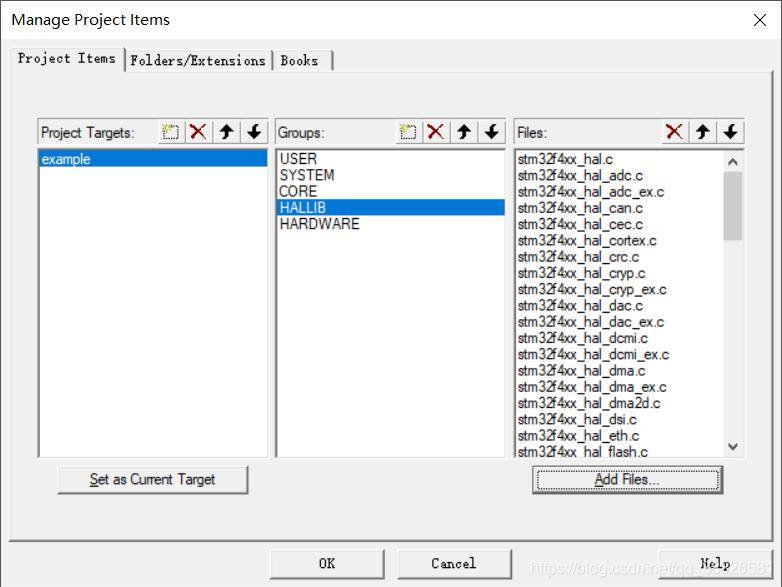

此次試驗將除以上三個外的檔案全都添加了進去，(后面我編譯的時候，真的，慢的一批)可以看到 Files 串列下面包含我們添加的檔案，

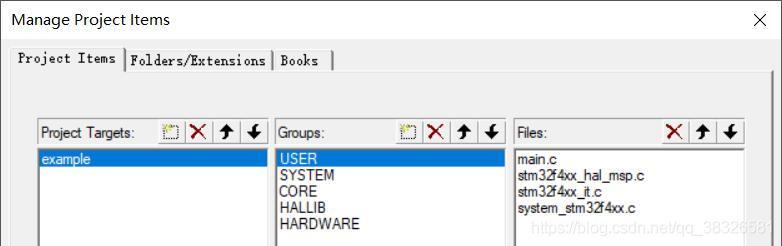

4、USER 分組下面需要添加的檔案 USER 目錄 下面所有的.c 檔案：main.c，stm32f4xx_hal_msp.c，stm32f4xx_it.c 和 system_stm32f4xx.c 四個 檔案，

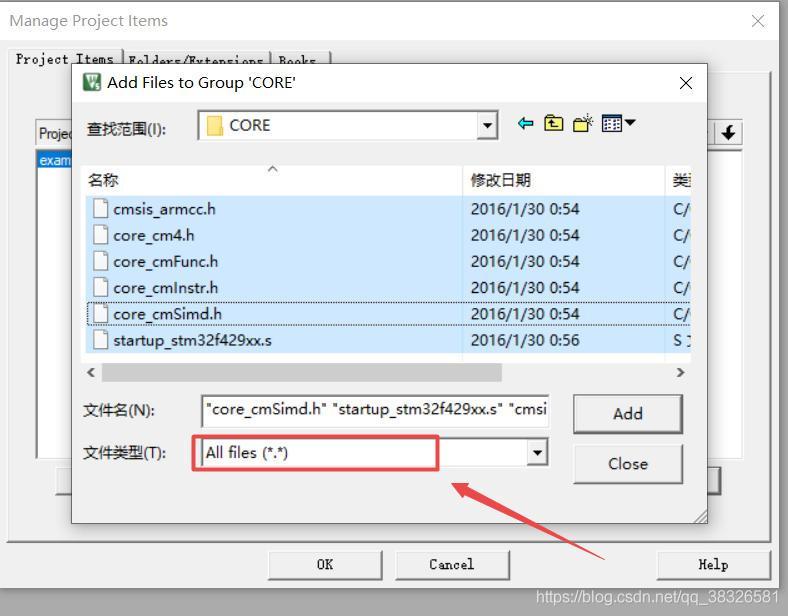

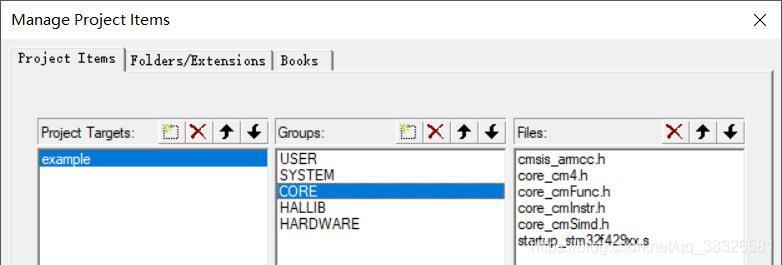

5、使用同樣的方法，選中 CORE 分組，點擊 Add Files 按鈕，添加需要的檔案到 CORE 分組（此次添加時，有些檔案顯示不出來，是檔案型別的原因，選擇全兼容型別），

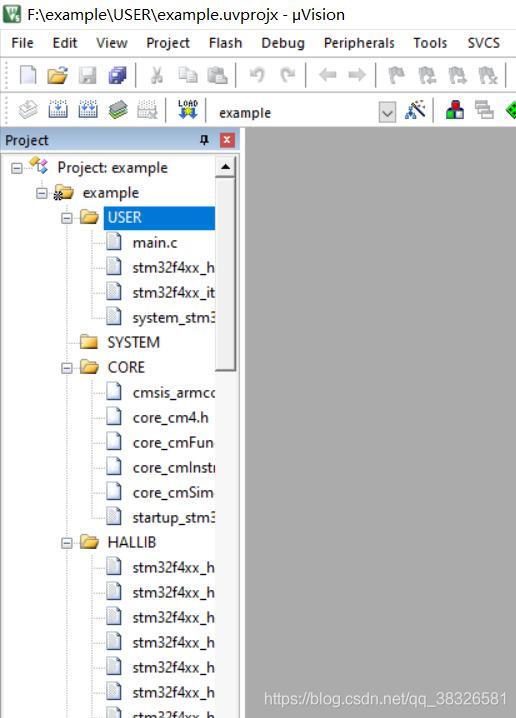

添加完成后，點擊確定，回到工程頁面，如下圖所示，我們可以看到這些檔案已經添加到工程里面，

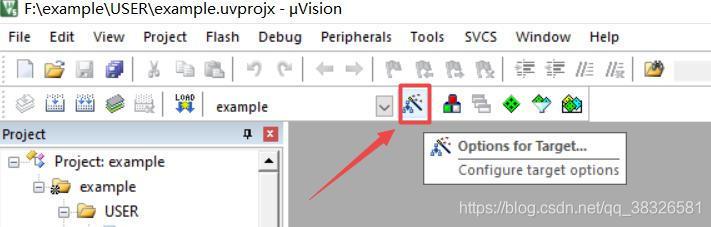

6、設定路徑，點擊主界面的魔術棒命令進入工程選項編輯器

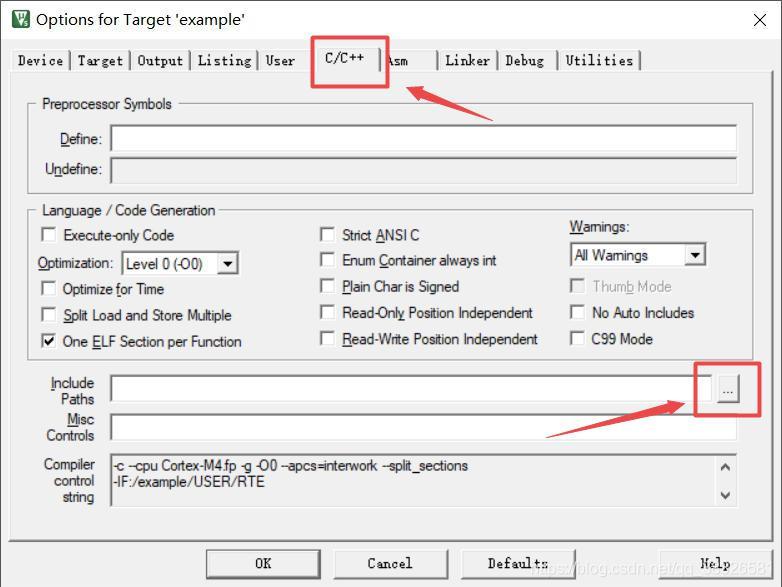

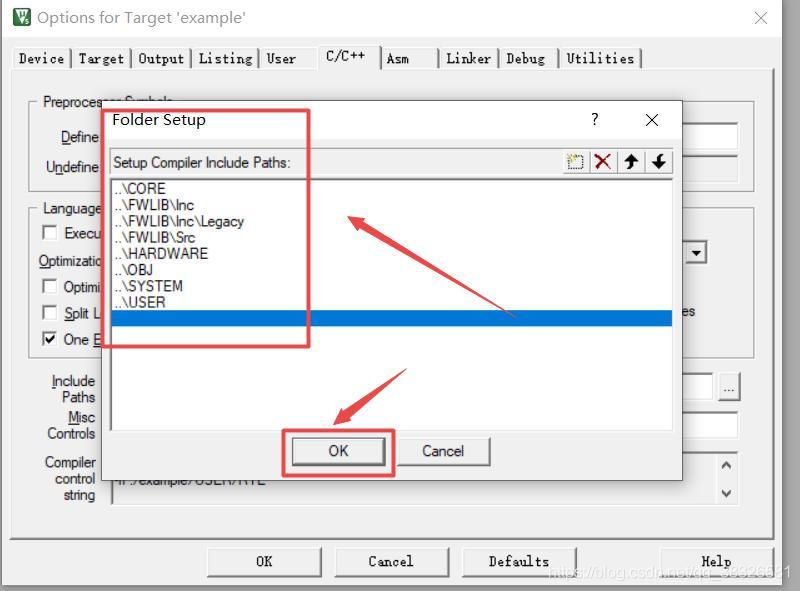

選中 C/C++ 欄，進入Include Paths的設定

新建添加如下工程目錄

7、添加預定義宏STM32F10X_HD,USE_STDPERIPH_DRIVER，因為韌體庫的很多.C檔案會參考這兩個宏定義，如果不做定義的話，編譯會報錯，具體這兩個定義用來做什么，暫時先不用管它，以后再做分析，

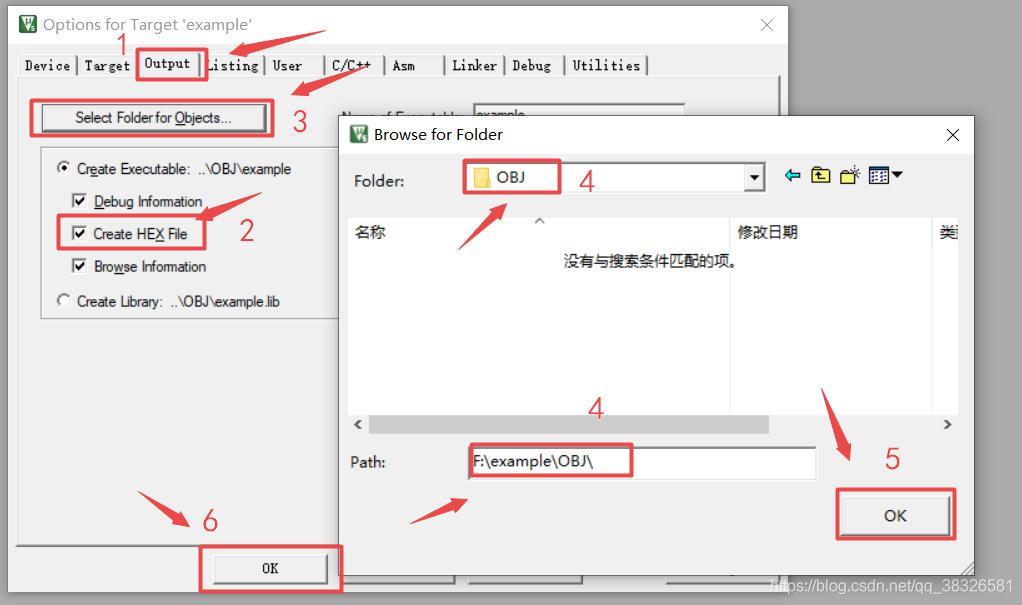

8、選擇“Output”選項，將Create HEX_File前的對勾打上，然后選擇下面的“Select folder for objects…”然后選擇目錄為我們上面新建的 OBJ 目錄，然后依次點擊 OK 即可，操作程序如下圖

（朋友你能看到這、真的很強的，佩服你的耐心，你未來人生肯定會成功的，加油！）

五、編譯

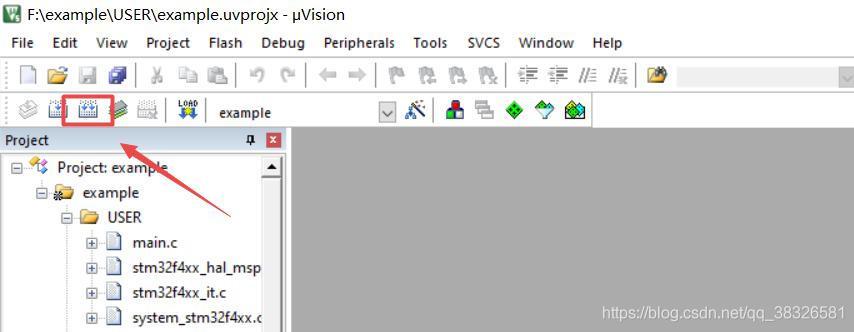

1、點擊全部編譯按鈕進行編譯，如下圖

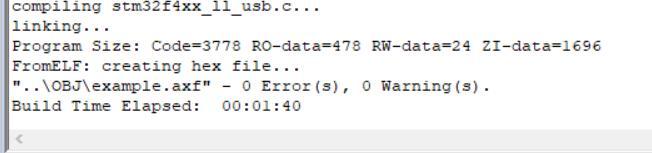

2、編譯的結果如下沒有錯誤，沒有警告（編譯真滴很慢），

六、補充

1、朋友你可能會問HARDWARE檔案夾為什么沒有用到，答：HARDWARE檔案夾放置我們自己撰寫的檔案庫，因為沒有寫，所以沒有用到，但是建立HARDWARE在之后使用的時候會方便很多，

2、朋友你可能會問SYSTEM檔案夾為什么沒有用到，答：SYSTEM檔案夾一般放置系統時鐘初始化，串口列印，延時函式等函式庫，使用起來會更加方便，如果你需要請從其他工程自行復制到對應檔案夾，并記得添加路徑，

3、朋友你可能會問main.c里頭這是啥，怎么這么亂，答：你全選，洗掉，寫自己檔案就好了，
