STM32MP157系列教程連載-Cortex-M4開發篇1：STM32MP1微控制器之開發環境
STM32CubeIDE是一個高級C / C ++開發平臺，具有用于STM32微控制器和微處理器的外設配置，代碼生成，代碼編譯和除錯功能，它基于ECLIPSE?/ CDT框架和用于開發的GCC工具鏈，以及用于除錯的GDB，它允許集成數百個現有插件，這些插件可以完善ECLIPSE?IDE的功能，
主要特點：
- 集成STM32CubeMX，可提供以下服務：
STM32微控制器和微處理器的選擇
引腳排列，時鐘，外設和中間件配置
專案創建和初始化代碼的生成 - 基于Eclipse?/ CDT，以支持Eclipse?的附加軟體，GNU C / C ++為ARM ?工具鏈和GDB除錯器
- 其他高級除錯功能包括：
CPU內核，外設暫存器和記憶體視圖
實時變數觀看視圖
系統分析和實時跟蹤（SWV）
CPU故障分析工具 - 支持ST-LINK（STMicroelectronics）和J-Link（SEGGER）除錯探針
- 從Atollic匯入專案?TrueSTUDIO ?和AC6系統作業臺的STM32（SW4STM32）
- 多作業系統支持：Windows ?，Linux的?和MacOS ?，僅64位版本

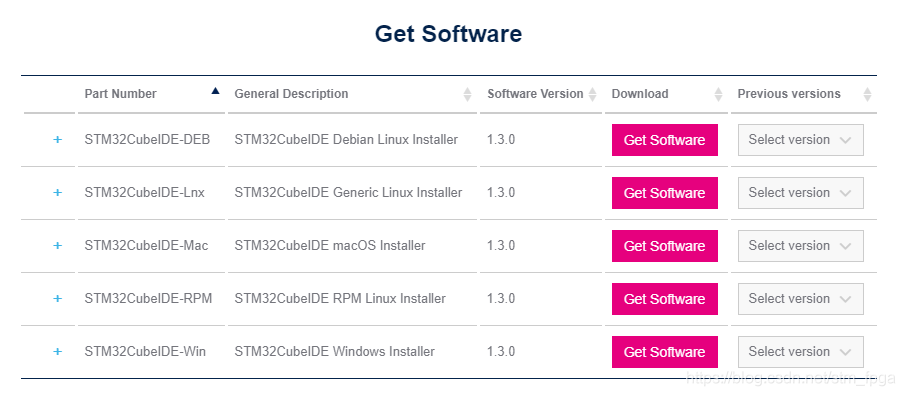

1.1 STM32CubeIDE軟體獲取
光碟路徑【華清遠見-FS_MP1A開發資料\01-工具軟體\st-stm32cubeide_1.3.0_5720_
20200220_1053_x86_64.exe】
1.2 STM32CubeIDE安裝
不能在中文路徑下安裝

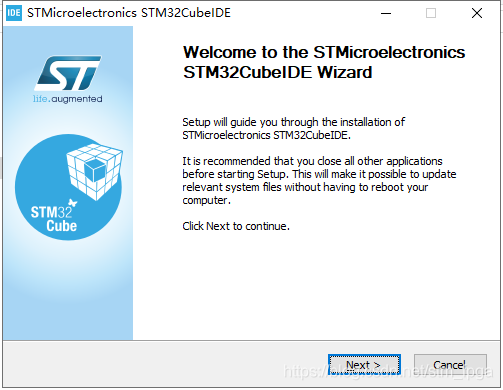

雙擊進行安裝：

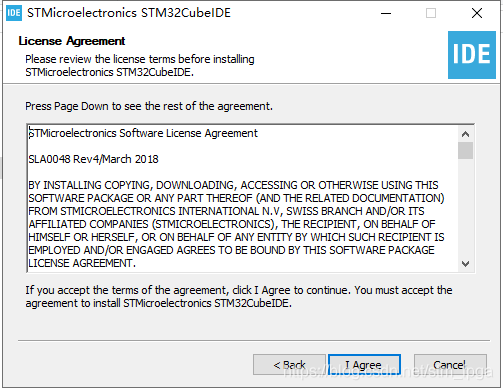

點擊下一步：

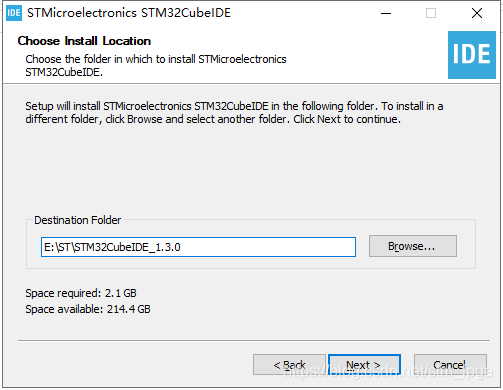

自行選擇路徑安裝：

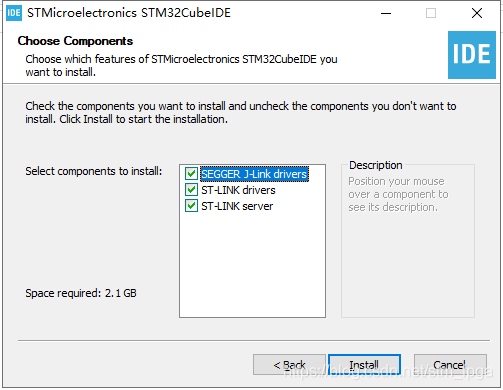

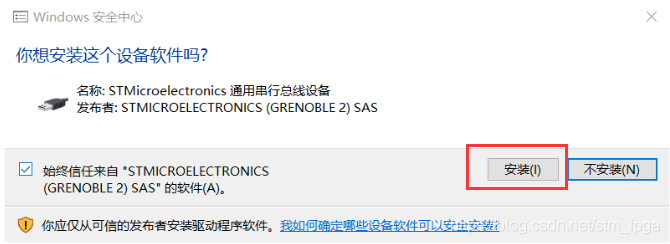

彈出需要安裝STLINK驅動，選擇安裝：

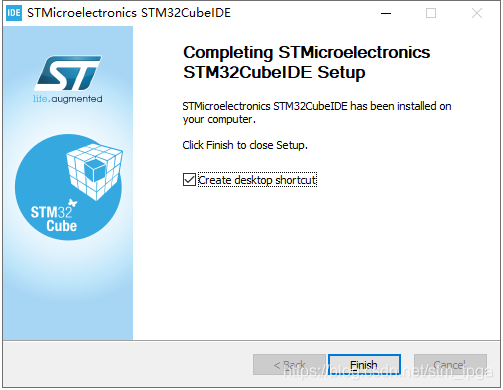

安裝完成后如上圖，

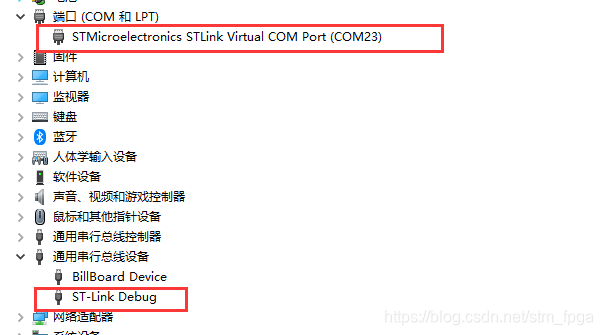

STM32CubeIDE軟體安裝完成后同樣ST-Link驅動也安裝完成，ST-Link連接至PC，可在設備管理器中看到ST-link Debug和STMicroelectronics STLink Virtual COM Port串口，
注意：如果設備管理器中ST-Link驅動無法識別，帶有驚嘆號，需在高級啟動中禁用驅動程式強制簽名，
1.3 STM32CubeIDE軟體使用

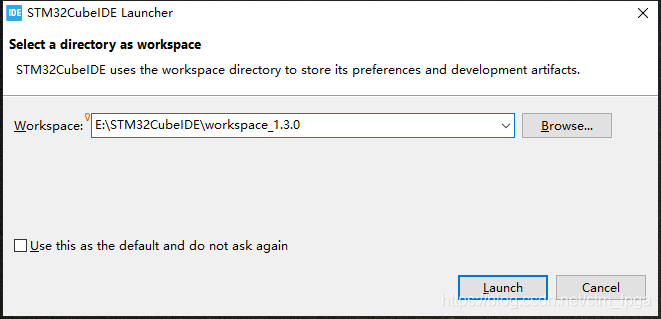

雙擊桌面圖示打開軟體，選擇workspace目錄

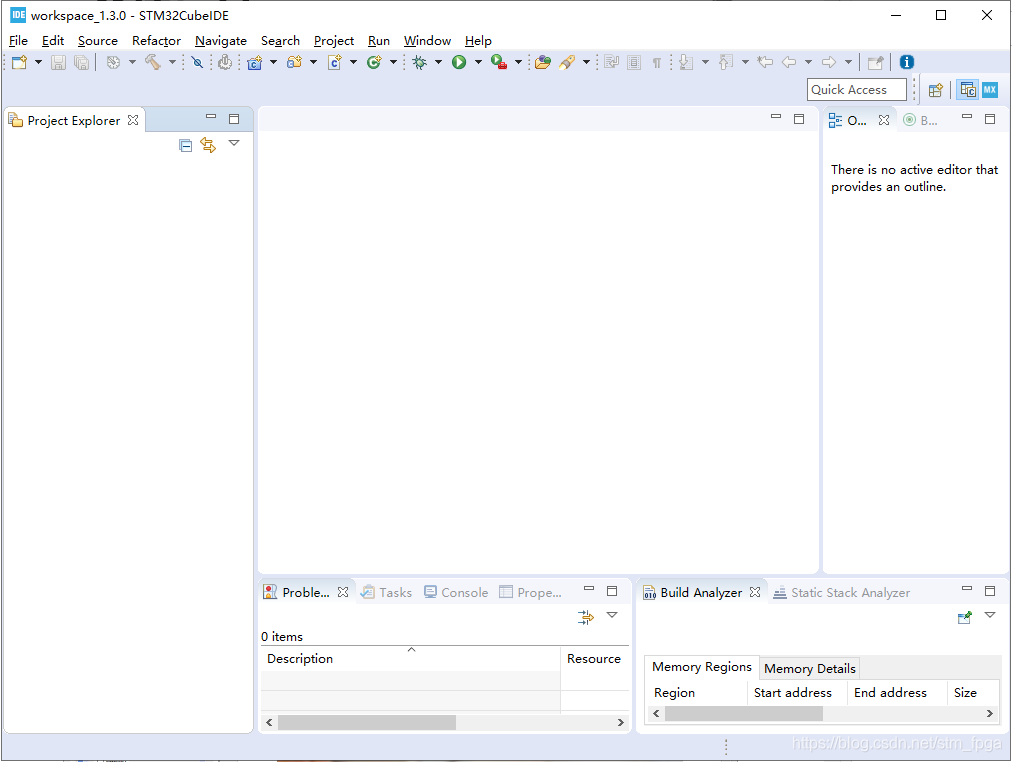

軟體界面
1.3.1 新建工程

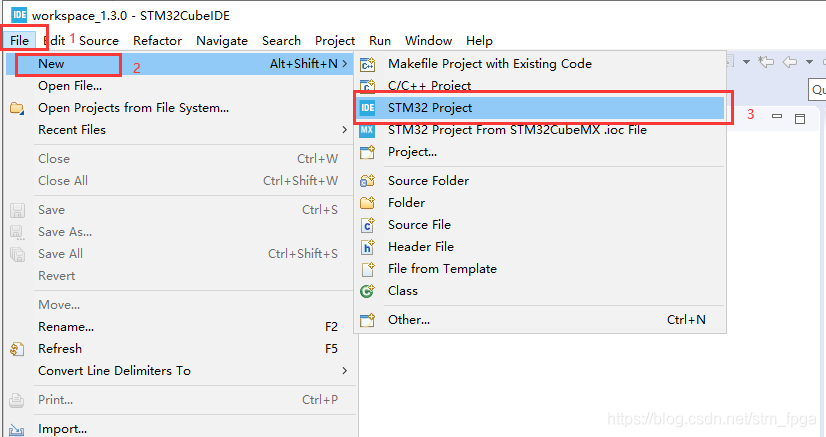

打開STM32CubeIDE->File->New->STM32 Project

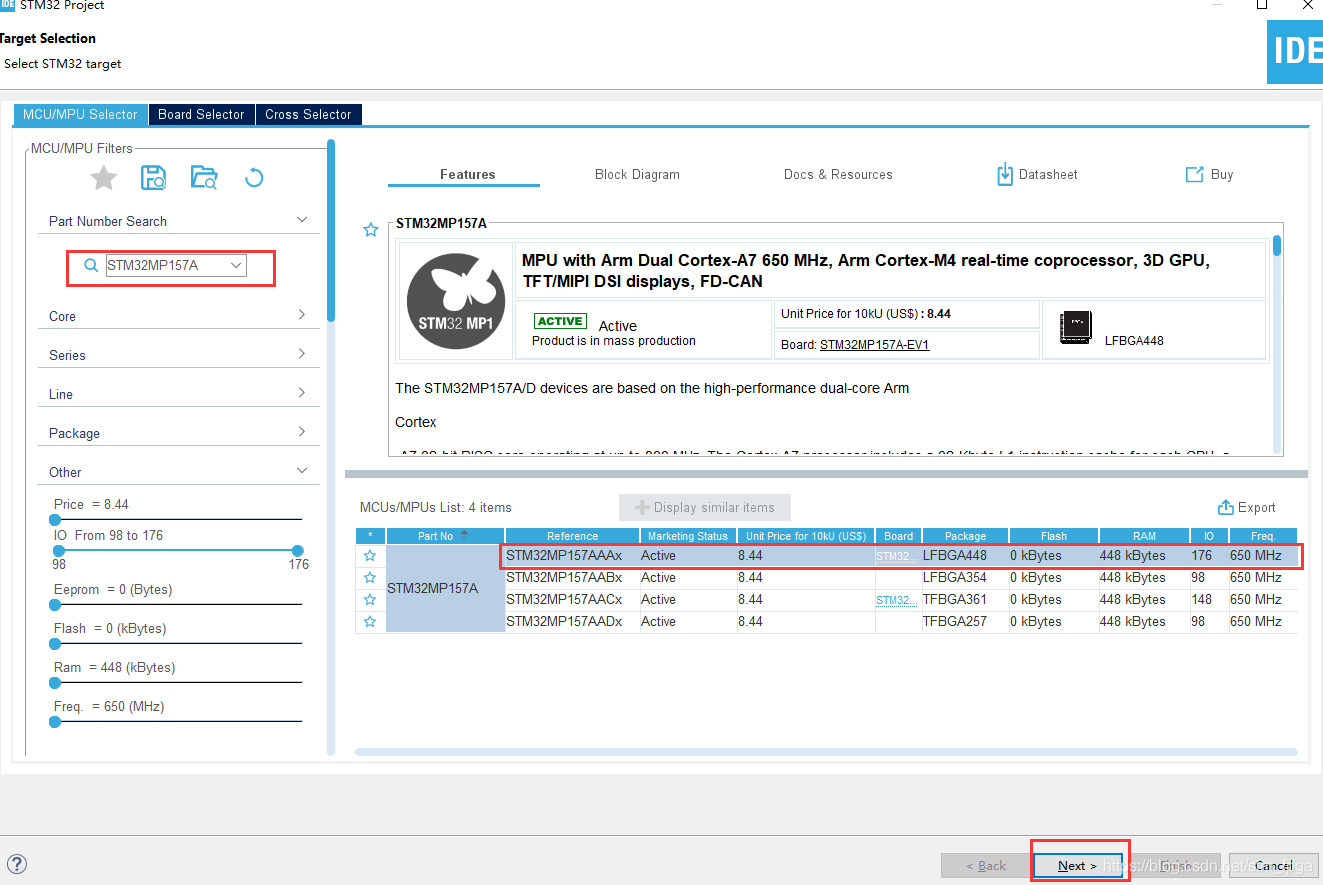

可以在左側搜索框內輸入芯片型號STM32MP157A進行搜索，選擇對應芯片，點擊Next，

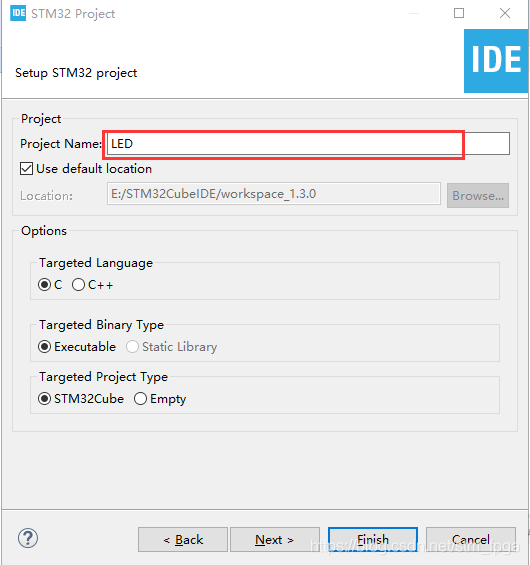

填寫工程名，點擊Finsh，

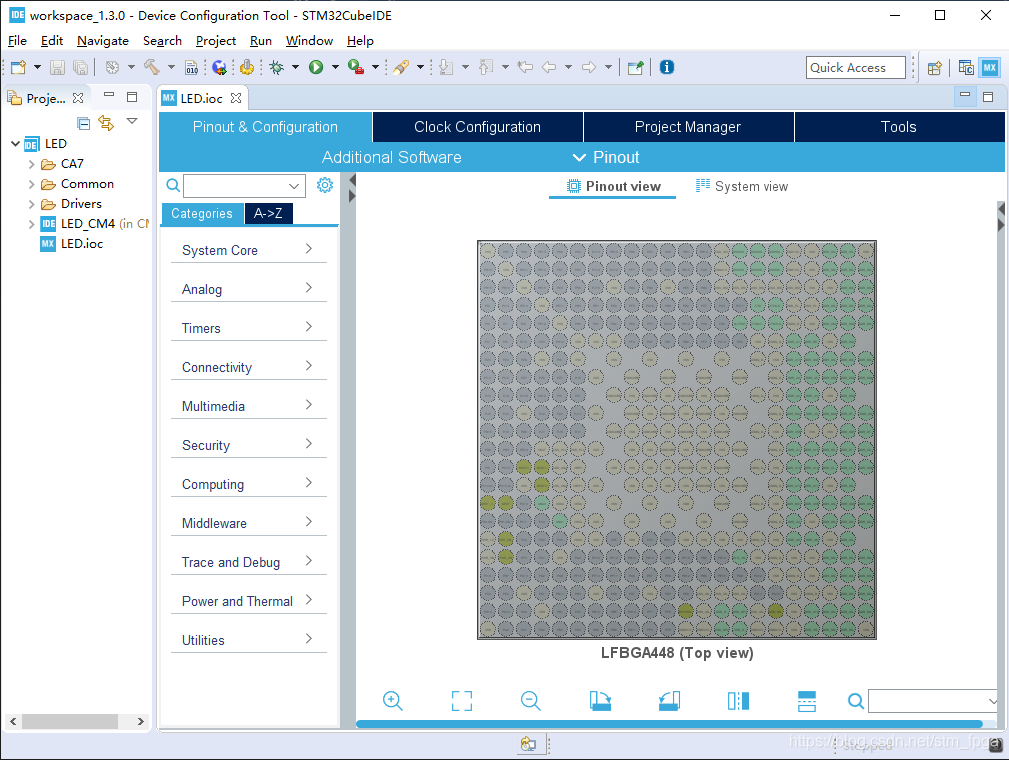

點擊Yes打開配置頁面，

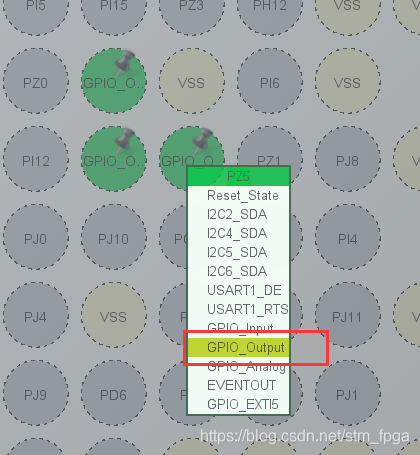

搜索框內搜索LED對應GPIO引腳PZ5、PZ6、PZ7，左鍵點擊設定為GPIO_Output，

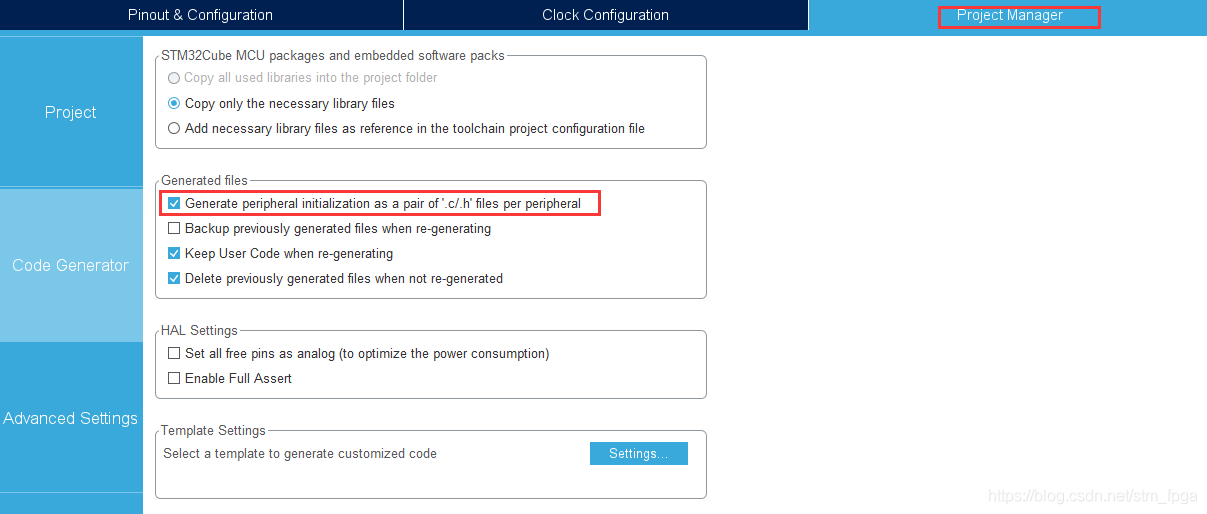

在Code Generator處選擇為每個外設生成單獨的C和H檔案，這樣設定方便閱讀代碼，
完成以上設定后，Ctrl+S保存，會提示是否需要生成代碼，選擇Yes即可自動生成代碼，系統會自動生成System Clock代碼，

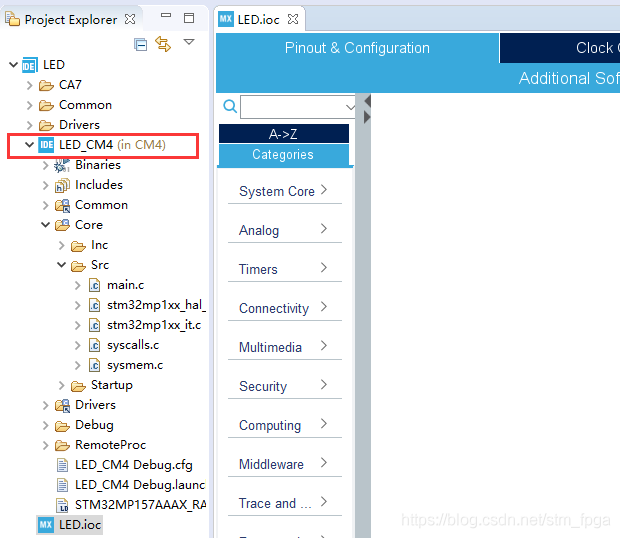

可以在左側工程檔案夾看到生成的工程，CA7檔案夾是給A7核使用的，Drivers檔案夾是ST提供的HAL_Drivers，用戶無需修改，LED_CM4子工程是我們生成的M4內核的工程代碼，
1.3.2 匯入已有工程

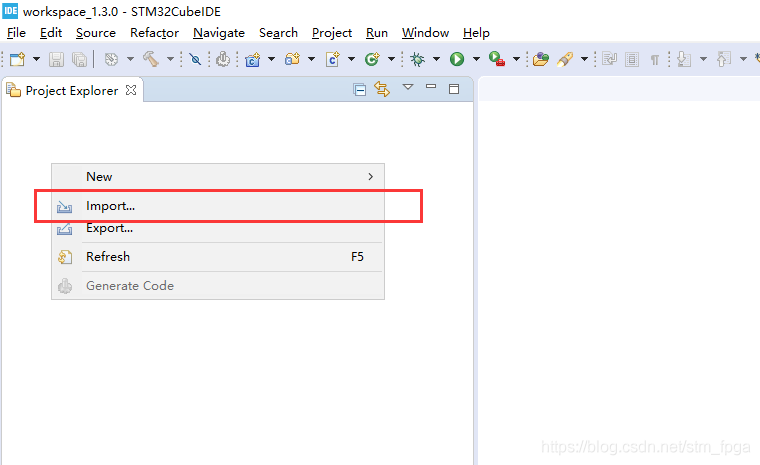

在 Project Explorer 視窗中右擊滑鼠，選擇“Import…”，如下圖所示：

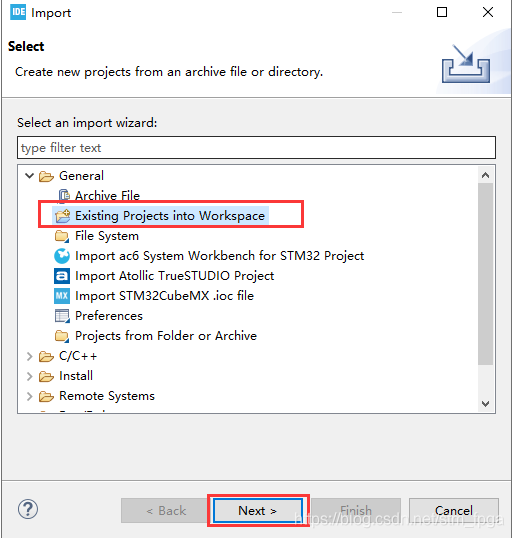

選擇“Import…”后， 出現如下圖所示的視窗， 選中“Existing Project Into Workpace”， 然后點擊“Next”，

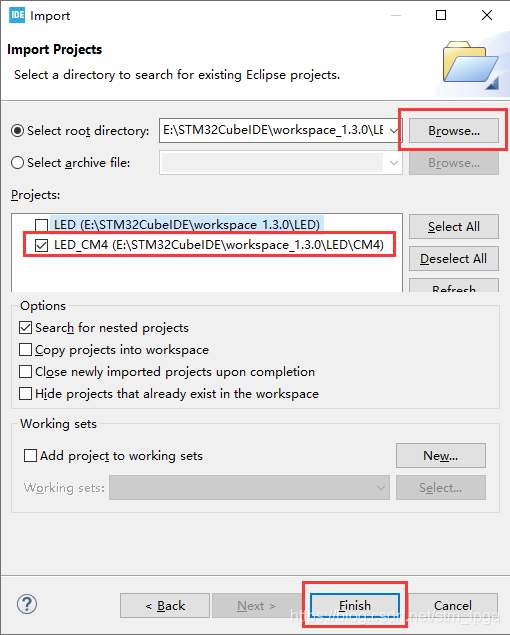

點擊Browse選擇工程存放路徑，勾選需要添加的工程，點擊Finish，
點擊 finish 后，工程就已經匯入成功了 ，
1.3.3 編譯下載
開發板連接

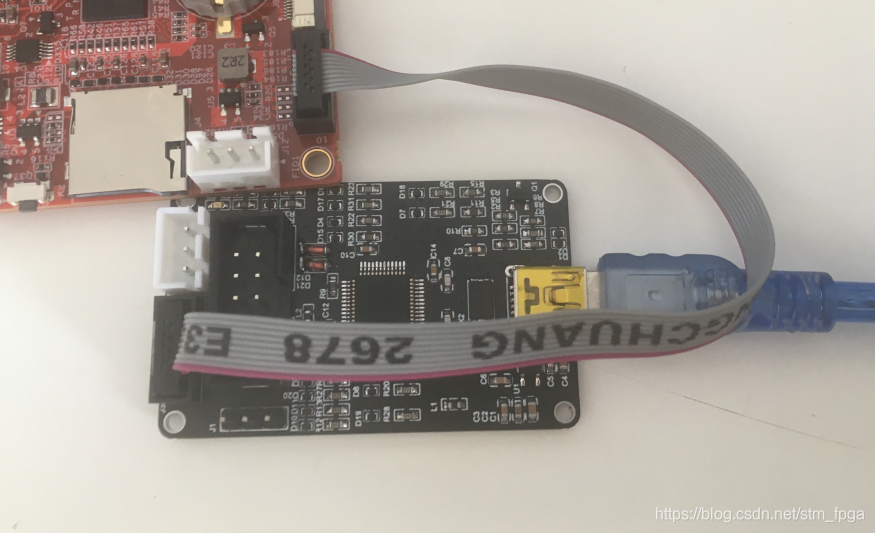

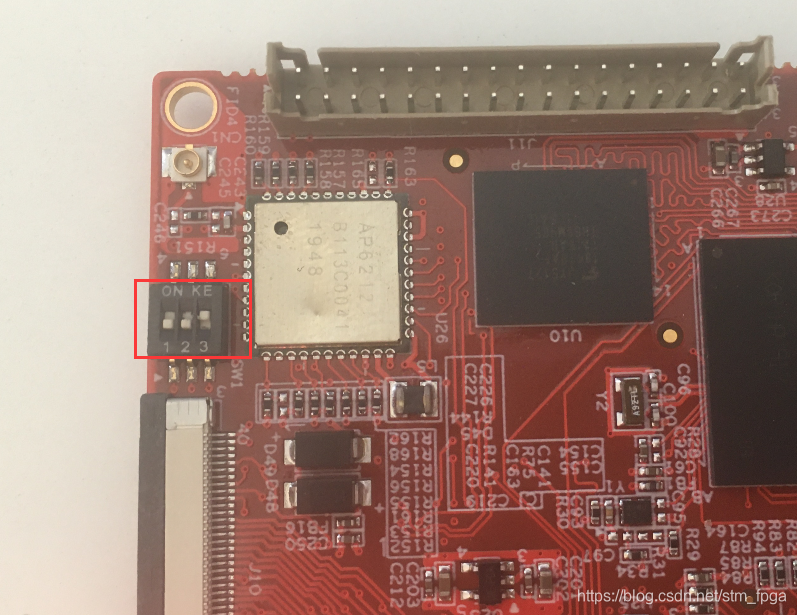

撥動開發板啟動撥碼至001，開發板上電，使開發板處于Engineering mode，就可以進行開發或除錯CM4韌體了，連接好ST-LINK和開發板，
工程編譯，
Debug除錯，選擇Debug按鍵，

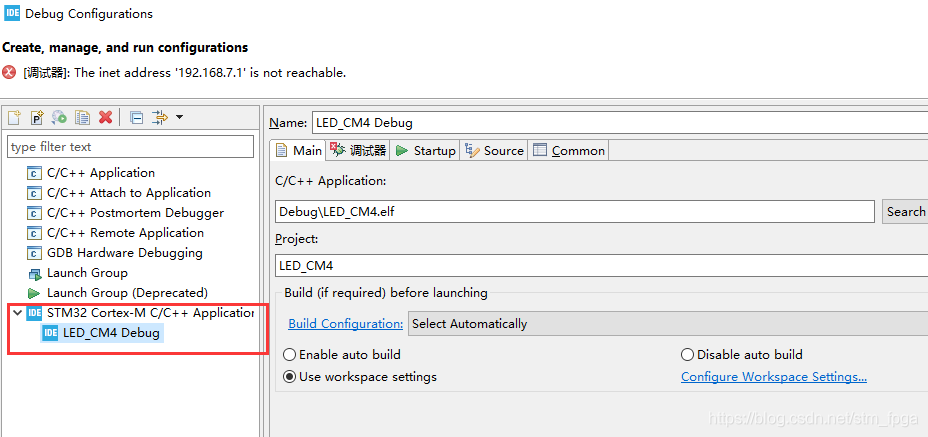

選擇STM32 Cortex-M C/C++ Application，

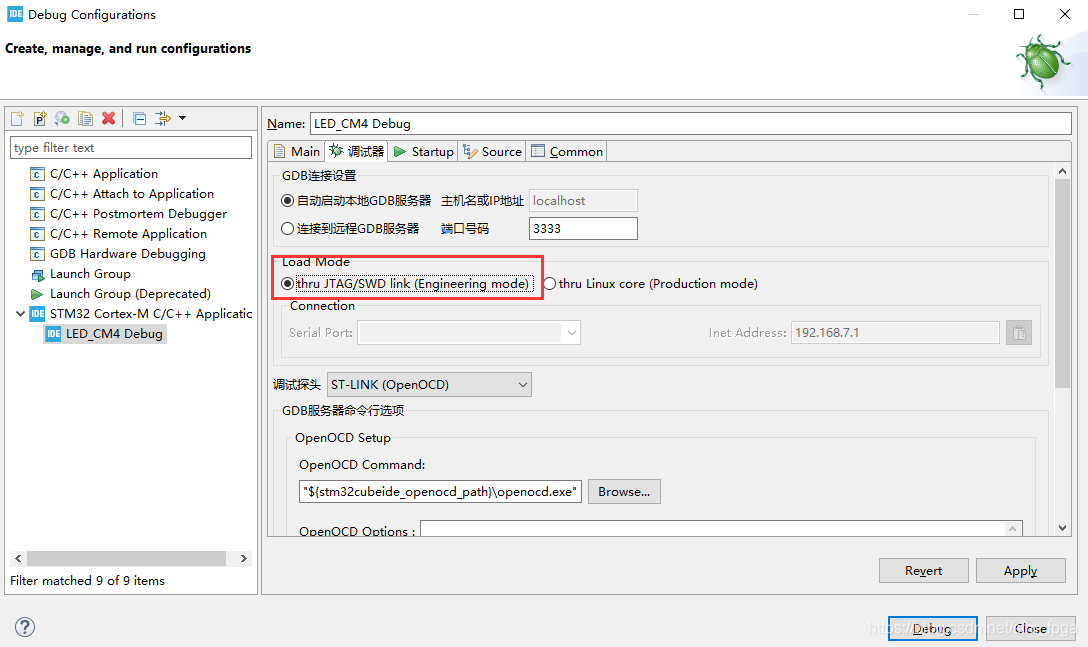

除錯器 下選擇thru JTAG/SWD link (Engineering mode) ，完成點擊Debug，

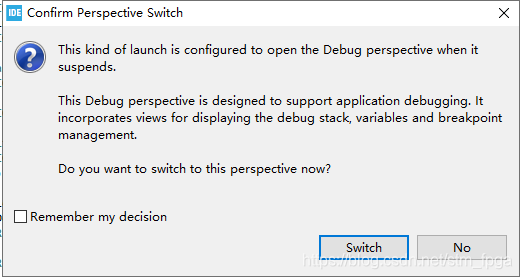

選擇Switch，

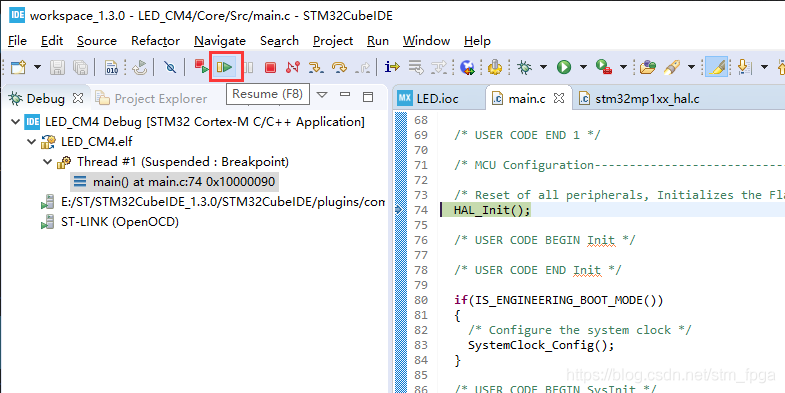

點擊運行，
南風
2020.10.10
