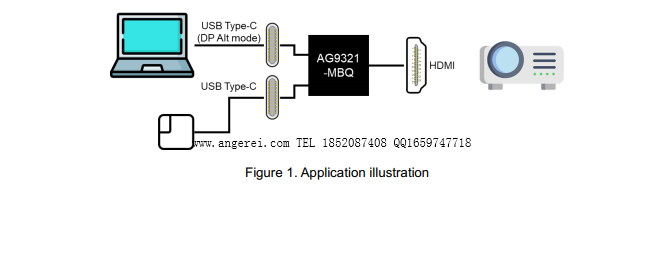

ALGOLTEK AG9321-MBQ提供了一個USB-C（顯示埠備用）到HDMI轉換器的帶電源傳輸的單片機解決方案。
AG9321-MBQ支持帶片內Rp/Rd電阻器的雙USB-C型插座，并符合電源傳輸規范USB 3.0. AG9321-MBQ還支持快速充電 QC3.0為電池充電。
AG9321特色
雙USB-C型介面
USB電源傳輸3.0符合性
四個配置通道（CC），帶有片上 Rp/Rd電阻器
雙重功能角色
顯示埠接收器
VESA顯示埠 符合1.2協議
1、2或4通道，每通道配置5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps
用于AUX的片上1 MΩ電阻器
高達4096x2160/30Hz解析度
下行擴頻時鐘
主鏈路交換配置
HDMI發射端
HDMI 1.4b符合性
高達4096x2160p/30Hz解析度
采樣率為32khz、44.1khz和48khz的線性PCM
符合HDCP 1.4且預加載密鑰
雙埠快速 3.0充電。
用于宣稱和韌體升級的片上USB 2.0 FS PHY
嵌入16位CISC和16 KB SRAM
集成128 KB閃存
通信介面
一個UART介面
兩個I2C介面，一個在主/從模式，一個在主模式。
用于電壓監測的4通道10位ADC
深色技術
RGB/YUV（4:4:4）–每種顏色10位
YUV（4:2:2）–每種顏色10位
顏色空間轉換-YUV到RGB和RGB到YUV
AG9321作業特性
1.2V核心電源和3.3V I/O電源
溫度范圍：0至70
ESD HBM 1千伏
封裝方式
QFN-64L 8x8x0.75 mm3
uj5u.com熱心網友回復：
好東西，有量產了嗎？uj5u.com熱心網友回復：
已經量產，有成熟的方案設計資料，可以提供給你們設計和驗證 +V18520874087轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/17016.html
