MFC簡介以及基礎使用

一、Windows訊息機制

1.1視窗

一個Windows應用程式中至少有一個視窗，稱為主視窗，我們在客戶區進行圖案的繪制，

1.2句柄

一個Windows應用程式是包含圖示、游標等許多部件（資源），系統在為這些部件(資源)分配記憶體后會回傳他們的標識號，也就是所謂的句柄，比如在Windows應用程式中，使用視窗句柄來標識每一個視窗，對視窗進行操作時候，首先就是得到這個視窗的標識，

1.3訊息與訊息佇列

Windows是事件驅動方式的程式設計，當一個Windows應用程式開始執行的時候，系統會產生一個訊息佇列，用于保存這個視窗的訊息，eg：當你自己在一個視窗中按下鍵盤時候（事件），系統會收集到這個按下鍵盤事情（事件），然后包裝成訊息，放到這個視窗的訊息佇列中（視窗程序），因為佇列的先進先出的特點，這時候視窗會一個一個的讀取訊息，然后進行相應的執行處理，

1.4WinMain函式

控制臺DOS中的入口是mian函式，而WinMain函式就是Windows程式的入口函式，啟動一個應用程式時候就開始先呼叫WinMain函式

1.5Windows編程模型

一個應用程式的功能是：創建一個視窗，然后回應鍵盤或者滑鼠訊息，

• WinMain函式的定義
• 創建視窗
• 訊息回圈
• 視窗程序

二、MFC的簡單使用

2.1MFC簡介

MFC是微軟基礎類別庫，以C++類的形式封裝了Windows API，并且包含一個應用程式框架，類中包含了大量的windows句柄封裝類和很多windows的組件和內建控制元件的封裝類，MFC把Windows SDK API函式包裝成了幾百個類，MFC給Windows系統提供面向物件的介面，支持可重用性、自包含性以及OPP原則，

2.2MFC程式入口

MFC.h

//mfc頭檔案
#include<afxwin.h>

//1、應用程式類CWinApp,MyAPP派生類
class MyApp : public CWinApp{
public:
    //父類的虛函式，需要派生類進行重寫
    //也是MFC函式的入口函式
    virtual BOOL InitInstance();
};

//2、框架類CFrameWnd，MyFrame派生類
class MyFrame : public CFrameWnd{
public:
    //建構式
    MyFrame();
}

MFC.cpp

//對應類的頭檔案
#include "mfc.h"

//有且只有一個的全域應用程式類的物件
MyApp app;

//程式入口
BOOL MyApp::InitInstance(){
    //1、創建類框架
    MyFrame *frame = new MyFrame;
    //2、顯示視窗
    frame -> ShowWindow(SW_SHOWNORMAL);
    //3、更新視窗
    frame -> UpdateWindow();
    //4、保存框架類物件指標
    m_pMainWnd = frame;
    return TRUE;
}

//重寫建構式
MyFrame::MyFrame(){
    //創建視窗
    Create(NULL,TEXT("mfc"));
}

2.3MFC的訊息映射

息映射就是將訊息和成員函式相互關聯的表，比如，Windows將一個滑鼠左擊訊息放到一個框架視窗訊息佇列中，然后這個視窗取到這個訊息時候，MFC將搜索該視窗的訊息映射，如果存在一個處理滑鼠左擊訊息（WM_LBUTTONDOWN）的處理程式，就呼叫，

下面是如何在一個類中撰寫一個訊息映射

• 在操作的類中宣告訊息宏
• 通過放置標識訊息的宏來執行訊息映射，相應的類將對BEGIN_MESSAGE_MAP和END_MESSAGE_MAP的呼叫之間處理訊息

mfc.h

class MyFrame : public CFrameWnd{
public:
    MyFrame();

    //宣告訊息宏
    DECLARE_MESSAGE_MAP()
}

mfc.cpp

//定義訊息宏，在類中實作(派生類，父類)
BEGIN_MESSAGE_MAP(MyFrame,CFrameWnd)
    ON_WM_LBUTTONDOWN
END_MESSAGE_MAP()

//重寫建構式
MyFrame::MyFrame(){
    //創建視窗
    Create(NULL,TEXT("mfc"));
}

對應的處理函式分別在類中宣告，類外定義

mfc.h

//框架類CFrameWnd，MyFrame派生類
class MyFrame : public CFrameWnd{
public:
    //建構式
    MyFrame();
    //宣告訊息宏
    DECLARE_MESSAGE_MAP()
    //函式宣告
    dfx_msg void OnLButtonDown(UINT,CPoint);
}

mfc.cpp

//定義訊息宏，在類中實作(派生類，父類)
BEGIN_MESSAGE_MAP(MyFrame,CFrameWnd)
    ON_WM_LBUTTONDOWN
END_MESSAGE_MAP()

//重寫建構式
MyFrame::MyFrame(){
    //創建視窗
    Create(NULL,TEXT("mfc"));
}

//定義具體函式的實作
void OnLButtonDown(UINT,CPoint){
    .......
    .......
}

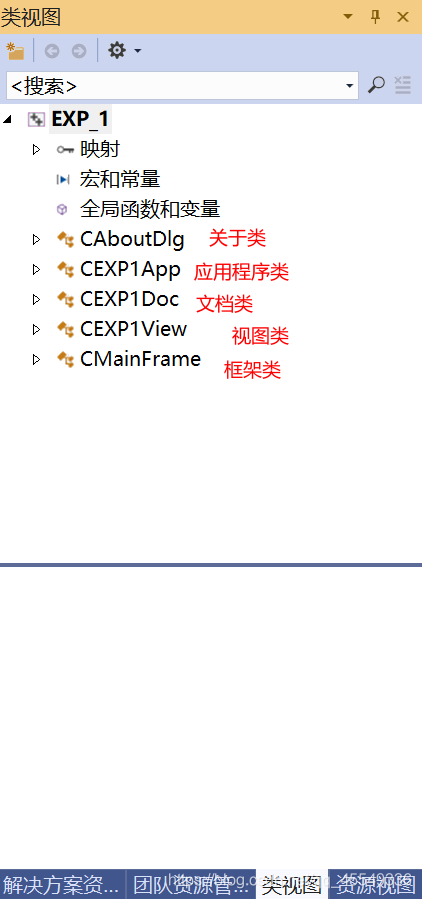

2.4創建專案時候使用MFC模板

創建之后，會產生下面的幾個類

其中要記住，我們的處理函式就是在視圖類中撰寫，可以理解原來的框架類是作為底圖，現在的視圖類是疊加在上面的一個白板區域，就在這上面繪制渲染

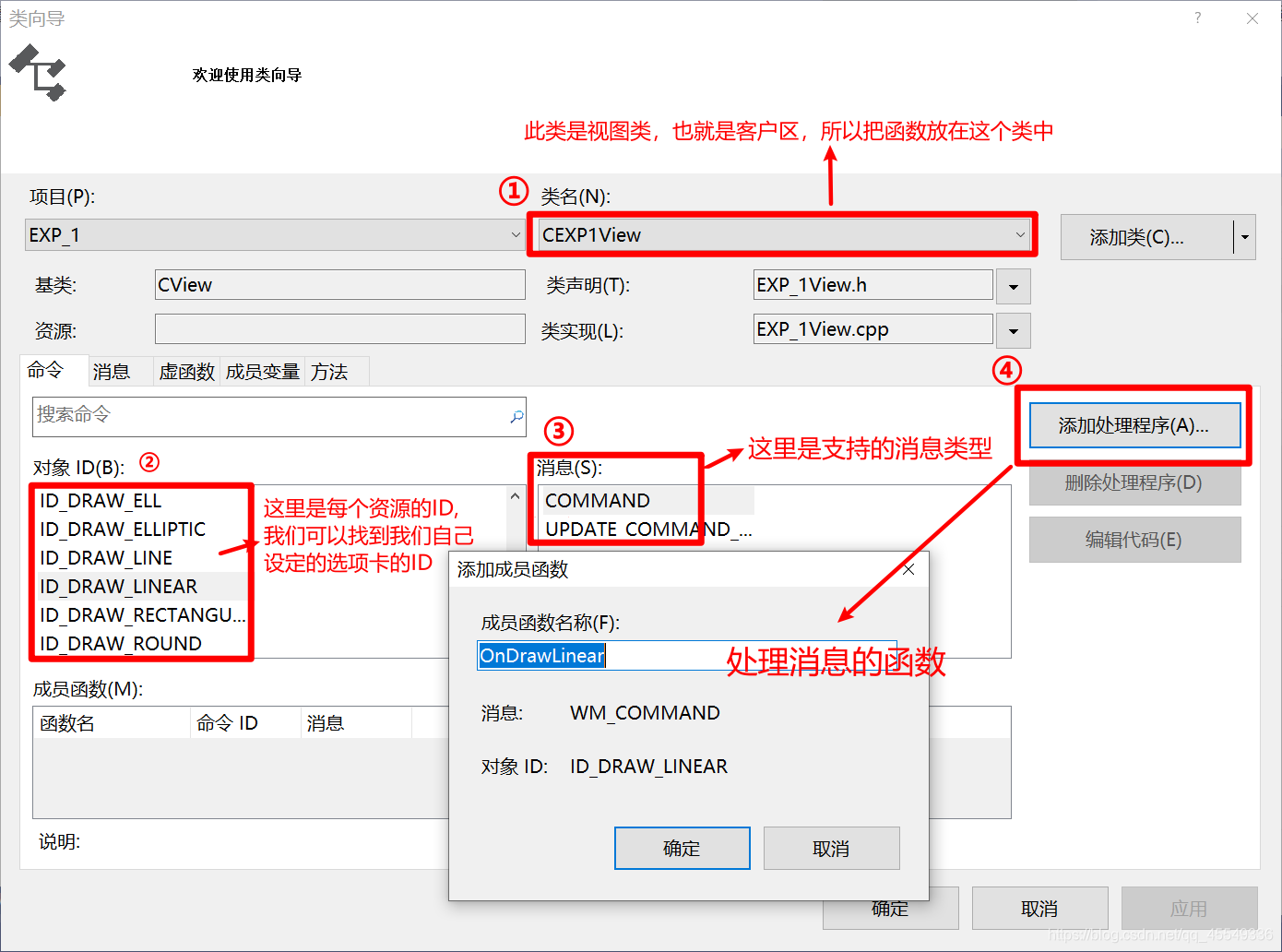

2.5VS2019中的類向導使用

ctrl+shift+x可以快速調出類向導，所謂類向導，就是幫助你快速的產生訊息映射，再也不用像上面一樣自己手寫開始宏，結束宏…會自動幫你生成這些，

三、MFC的繪圖簡介

3.1MFC繪圖基本介紹

Windows GDI 是Windows提供的影像設備介面，可以將圖形繪制在顯示幕上

MFC是提供2個類來支持呼叫GDI:

• DC類：用來設定繪圖屬性和繪制圖形
• 繪圖物件類：封裝了各種GDI繪圖物件，包括畫筆，刷子，字體…

而在MFC中影像設備介面被抽象為CDC類，CDC類封裝了所有的GDI函式，所以使用CDC類繪圖，而視窗操作在CWnd類，

CDC類中又有4個子類

• CClientDC 操作用戶區，在滑鼠繪圖，繪制文本時候要用到它
• CMetaFileDC 設備環境類，在構造期間執行BeginPaint，析構期間執行EndPaint
• CPaintDC
• CWindowsDC

3.2CDC類

GetDC、releaseDC是CWnd類的成員函式
CreateDC、DeleteDC是CDC類的成員函式

下面是展示三種獲取設備環境物件的方法、

void CDrawTestView::Draw(CDC *pDC)
{
  //使用傳入CDC的物件指標繪圖指標
  pDC -> LineTo(200,100);

  //構造CClientDC設備環境物件指標
  CClientDC dc(this);
  dc.LineTo(200,200)

  //通過GetDC函式獲得設備環境物件指標
  CDC* p = this ->GetDC();
  p->LineTo(100,200);
  //利用GetDC函式獲得的設備環境物件必須使用ReleaseDC函式釋放
  this->ReleaseDC(p);
}
