田海立@CSDN 2020-10-12
流行的深度學習框架中有不同的資料格式，典型的有NCHW和NHWC格式，本文從邏輯表達和物理存盤角度用圖的方式來理解這兩種資料格式，最后以RGB影像為例來加深NHWC和NCHW資料存盤格式的理解，
一、基本概念
深度學習框架中，資料一般是4D，用NCHW或NHWC表達，其中：
- N - Batch
- C - Channel
- H - Height
- W - Width
二、邏輯表達

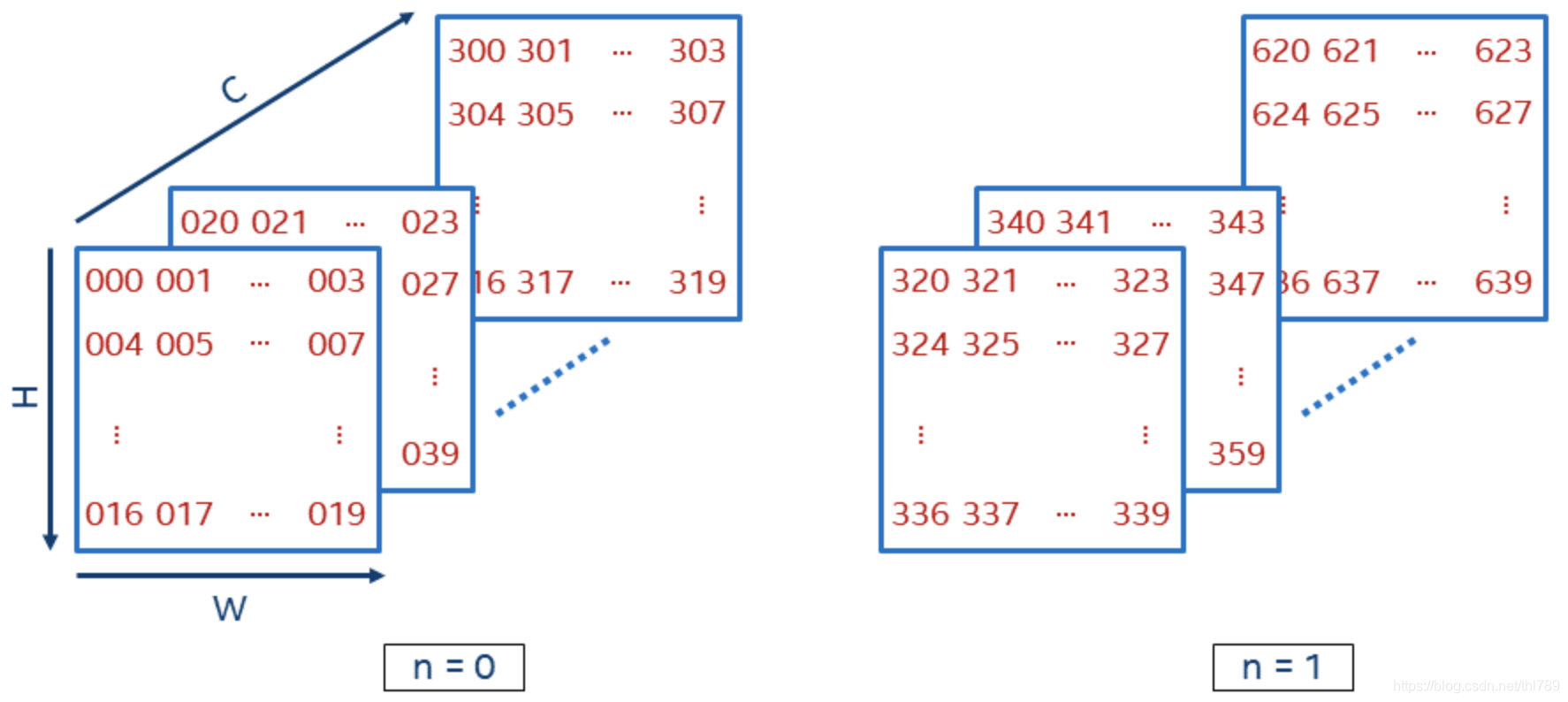

假定N = 2，C = 16，H = 5，W = 4，那么這個4D資料，看起來是這樣的：
人類比較直接的理解方式是3D，上圖中從三個方向上理解，C方向/H方向/W方向，然后是N方向上，就是4D，
上圖中紅色標準的數值是這個資料里每個元素的數值，
三、物理存盤

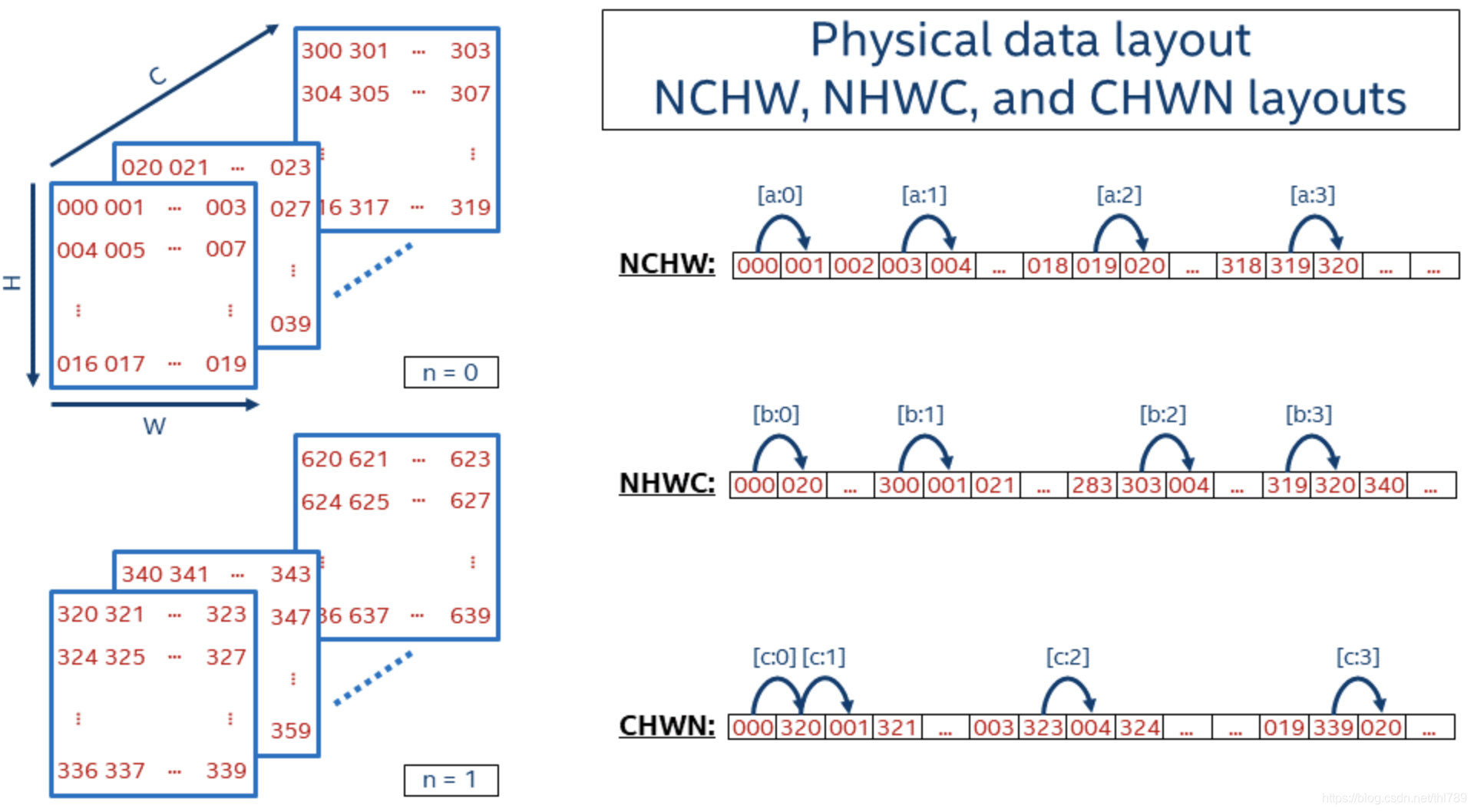

無論邏輯表達上是幾維的資料，在計算機中存盤時都是按照1D來存盤的，NCHW和NHWC格式資料的存盤形式如下圖所示：
3.1 NCHW
NCHW是先取W方向資料；然后H方向；再C方向；最后N方向，
所以，序列化出1D資料：
000 (W方向) 001 002 003，(H方向) 004 005 ... 019，(C方向) 020 ... 318 319，(N方向) 320 321 ...
3.2 NHWC
NHWC是先取C方向資料；然后W方向；再H方向；最后N方向，
所以，序列化出1D資料：
000 (C方向) 020 ... 300，(W方向) 001 021 ... 303，(H方向) 004 ... 319，(N方向) 320 340 ...
四、RGB影像資料舉例
表達RGB彩色影像時，一個像素的RGB值用3個數值表示，對應Channel為3，易于理解這里假定N=1，那么NCHW和NHWC資料格式可以很直接的這樣表達：
NCHW是
- 先在一個Channel面上把W方向|H方向上元素存盤起來 // R
- 然后再在另一個Channel切面上把W方向|H方向上元素存盤起來 // G
- 最后一個Channel切面上把W方向|H方向上元素存盤起來 // B
這樣看起來，就是先把R通道的每個像素都存盤；然后存盤G通道；再然后B通道，
NHWC是
- 先把3個Channel上元素存盤起來 // 也就是一個像素的RGB
- 然后再在W方向|H方向上元素存盤起來
這樣看起來，就是順序地取像素的RGB數值存盤起來
五、不同框架支持
目前的主流ML框架對NCHW和NHWC資料格式做了支持，有些框架可以支持兩種且用戶未做設定時有一個預設值：
- TensorFlow：預設NHWC，GPU也支持NCHW
- Caffe：NCHW
- PyTorch：NCHW
【后注】：Intel Math Kernel Library for Deep Neural Networks （Intel MKL-DNN）中有關于NCHW和NHWC很好的描述，目前網路上絕大多數介紹的圖都來自那里，本文也是直接借助其中的圖來描述的，
轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/171808.html
