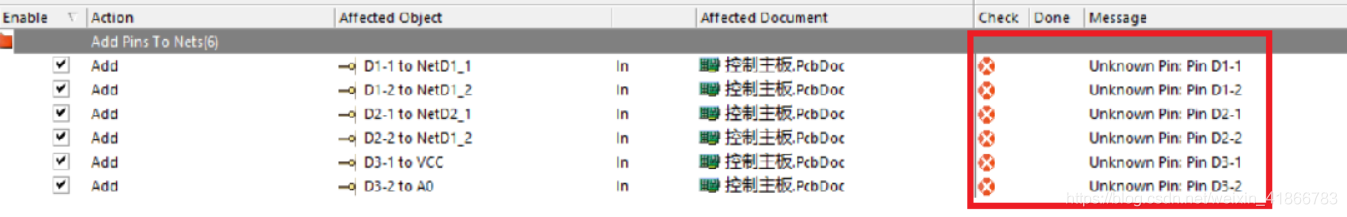

Altium designer中有原理圖生成PCB的時候會出現unknow pin的問題如下圖所示：
這個問題回答導致生成的PCB的錯誤器件沒有網路（就是沒默認的連接），如下圖：

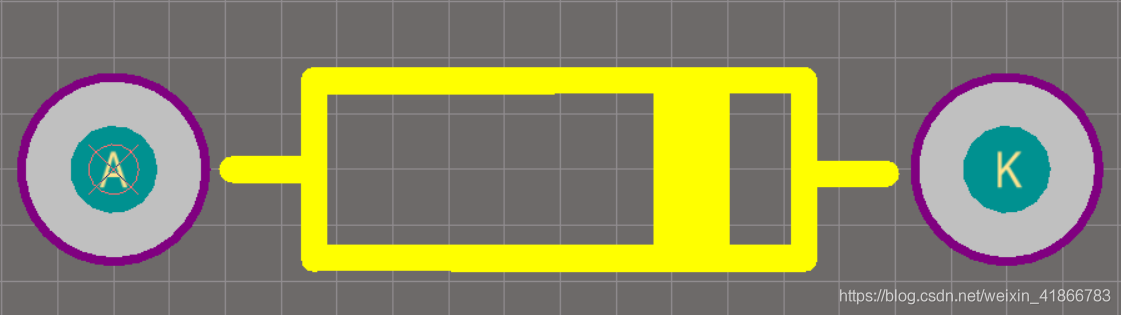

打開其封裝庫我們會看到：

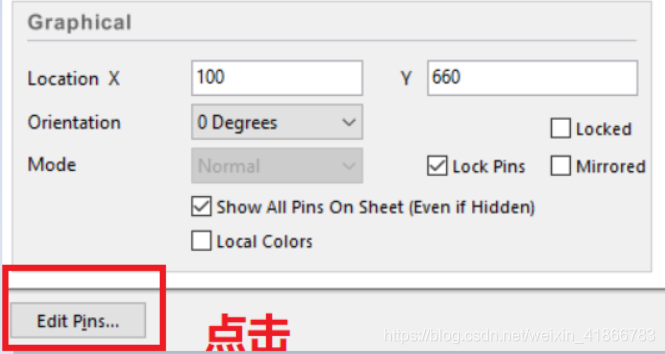

我們打開對應原理圖器件的屬性（雙擊該器件），在左下角點擊“Edits pins…”
我們會看到下圖：

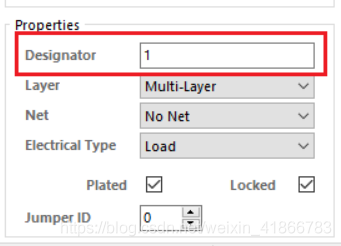

這里的designator與封裝庫的不一致，就是封裝庫焊盤的標識（“A”“K”），我們雙擊擊在封庫的，更改designator，要與原理圖的對應（A改1，K改2），

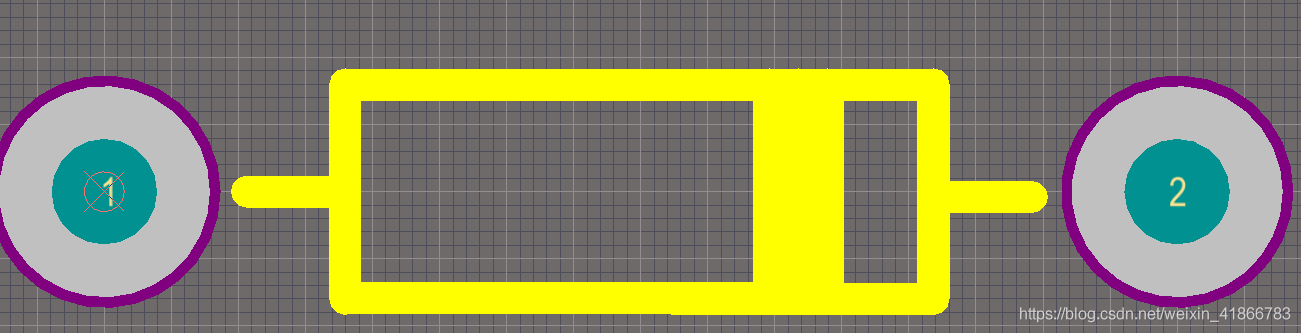

改完如圖：

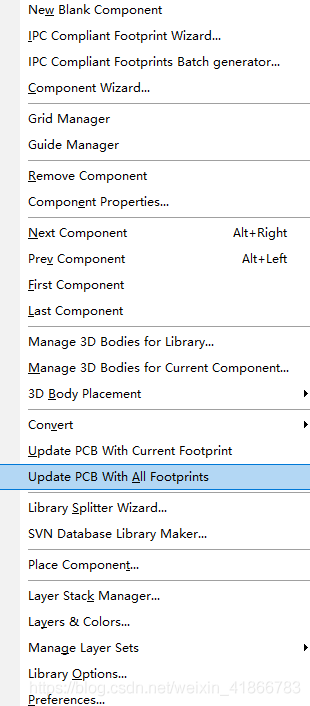

然后更新一下，重新生成PCB就可以啦，
