細節決定品質，這句話人盡皆知。但是，在電子產品的開發實踐中，真正做到充分地處理細微之處，并非易事。細節處理不充分，在通常作業條件下，產品能夠運行正常；但是當作業條件惡化（例如，電源波動，噪聲干擾），可能會出現意想不到的負面結果。而電子產品質量的優劣，更多是在惡劣作業條件下才能充分體現出來。
我們以下圖所示的上拉電阻為例，聊聊細節處理對電子產品質量的重要性。
上拉電阻的主要作用，是為了保證輸入型 I/O埠在無外部輸入信號時，保持確定的高電平。這一點對于即使剛入門的電子工程師，通常也是能夠理解、掌握的。那么對于上拉電阻的阻值，該如何選擇呢？通常，我們會根據典型電路或參考書籍上的示例，選擇 4.7K, 5.1K, 10K 等。那么，這個阻值的選擇，有什么限制嗎 ？答案是有限制的。
如果我們閱讀MCU手冊的電特性單元，會發現I/O 部分有一個引數 IOL，用于表征 I/O 埠作為輸出埠且輸出低電平時，埠輸入的電流值，而這個引數存在最大電流值的限制。上拉電阻的阻值限制，正是和這個引數相關，需滿足上拉電阻 R > Vcc / IOL (max)。
上拉電阻，是用于輸入型的 I/O 埠，為什么其限制值和輸出埠的引數 IOL 相關呢？這就涉及上拉電阻的另外一個作用－例外發生時的安全防護功能。
我們都知道，上拉電阻是用于輸入方向的 I/O 埠。而埠的方向選擇，通常是由方向暫存器設定的。在通常的作業條件下，方向一旦設定，不會發生變化，除非應用程式通過指令變更其方向設定。但是，如果作業環境存在強噪聲，方向暫存器中的設定值可能會被意外修改，使原本設定為輸入型的I/O 埠變更為輸出埠。如果此時埠緩沖器的資料恰好是 0 ，則有電流從VCC流經上拉電阻和埠的 N 管。如果上拉電阻值很小，則會出現電流過大的情形，甚至造成I/O埠的硬體損壞。
因此，上拉電阻的阻值選擇，不僅考慮埠作為輸入方向時、利用該電阻使埠有確定的初始值，還需考慮例外發生時，不會因埠方向變更造成埠的損壞。

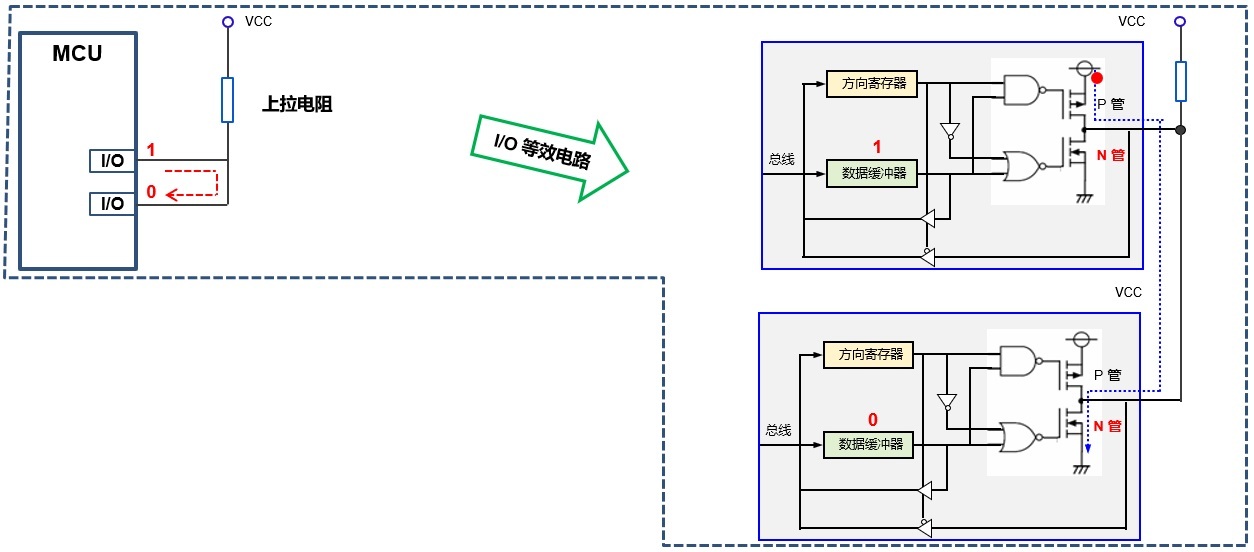

我們再來看下圖中關于上拉電阻的方案：
從邏輯功能看，這樣的處理可以保證每個埠的高電平，并且節約了上拉電阻的數量。但是，這種處理方法存在潛在的風險。如前文所述，當作業環境中存在強噪聲時，方向暫存器可能會被意外篡改。如果共用上拉電阻的兩個埠都被意外篡改為輸出埠，并且恰好一個埠的資料緩沖器資料 = 1， 另外一個埠的資料緩沖器資料 = 0，那么會有從一個埠的P管流經另外一個埠N管的大電流產生，可能會造成埠的損壞。

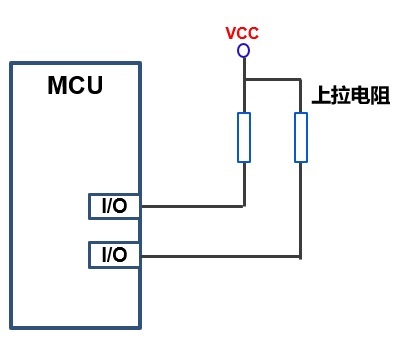

因此，不推薦多個埠共用同一個上拉電阻的處理方法。安全的處理方法是，每個埠通過單獨的上拉電阻連接到電源，如下圖所示。
所以說，簡單的上拉電阻這樣的細節，對產品的品質也是非常重要的。
