kiCAD從原理圖到PCB封裝
封裝要考慮電容，電阻用多大的，用表面貼裝的還是用穿孔的？
一.指定元器件封裝形式
1.單個元器件指定

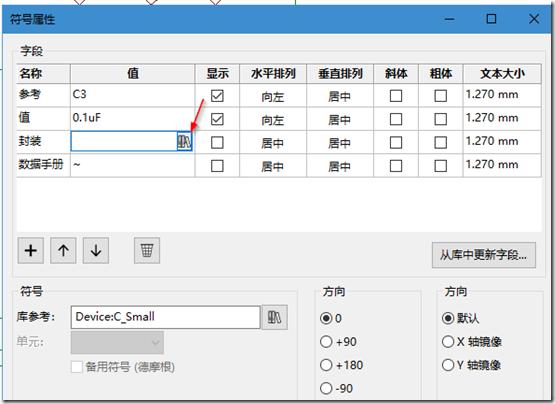

雙擊元器件符號，footprint輸入框，右邊有個小書架
2.批量指定

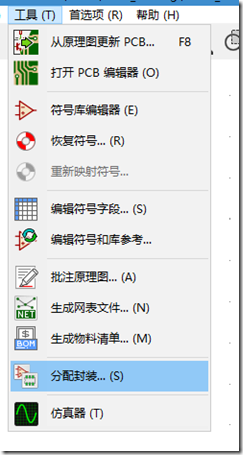

方式一： 工具--批量封裝

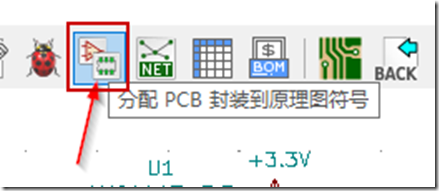

方式二：導航欄中
加載大概一分鐘后，原理圖中元器件的串列

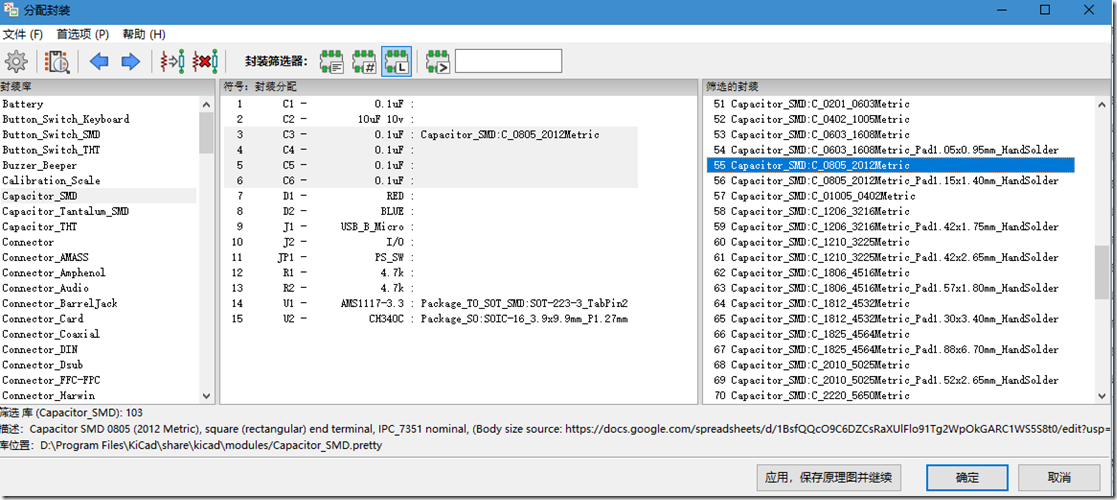

操作順序 選中 中間的【封裝分配】 ---左邊封裝庫 --- 右側的篩選的封裝中選封裝形式

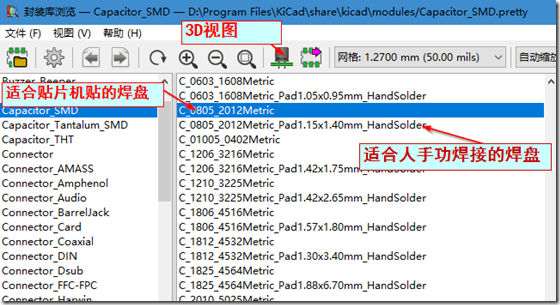

XXX_HandSolder是適合手工焊接的焊盤
如果不知道封裝的樣子，可以點擊坐上方的

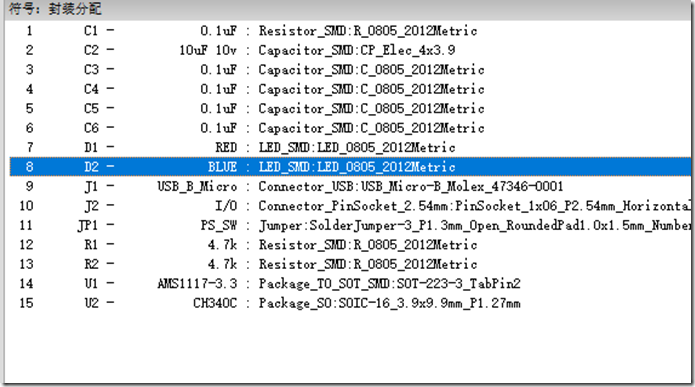

一步一步，原理圖上所有的元件都有了封裝
元件都有了封裝后，就可以生成【物料清單】采購元器件

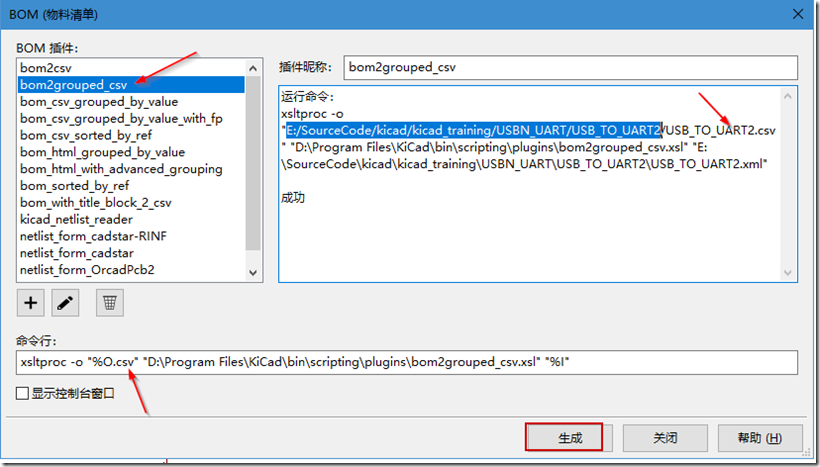

【工具】---【生成物料清單】
注意：%O后面要有.csv

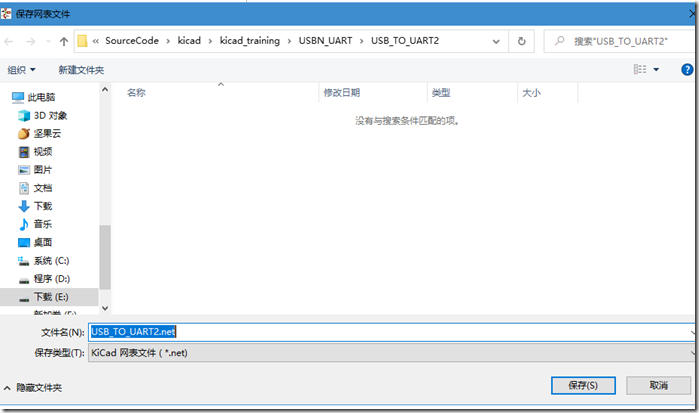

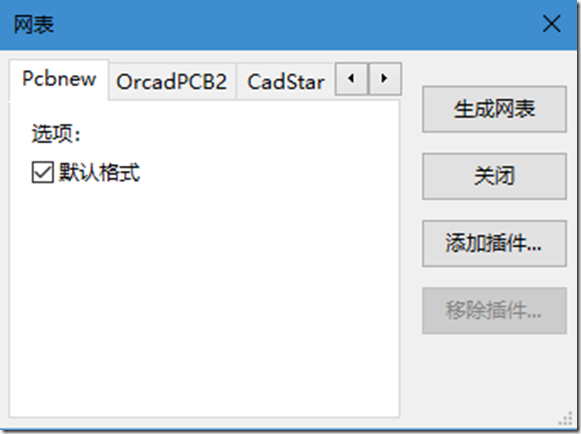

生成網表--在kiCAD中畫完的原理圖，可以在另外的軟體中被呼叫，kiCAD默認的是pcbnew
有了網表，在PCBnew視圖中就可以加載，

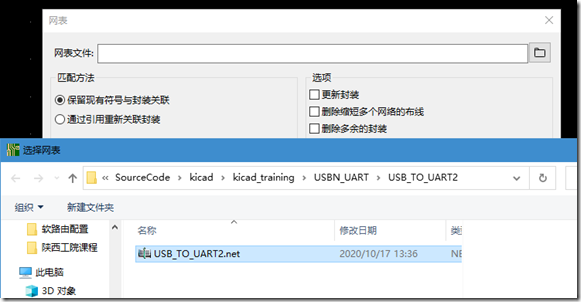

打開PCBnew視圖，并加載網表(原理途中生成的.net檔案)
在沒有加載.net網表檔案之前，PCB視圖是空的

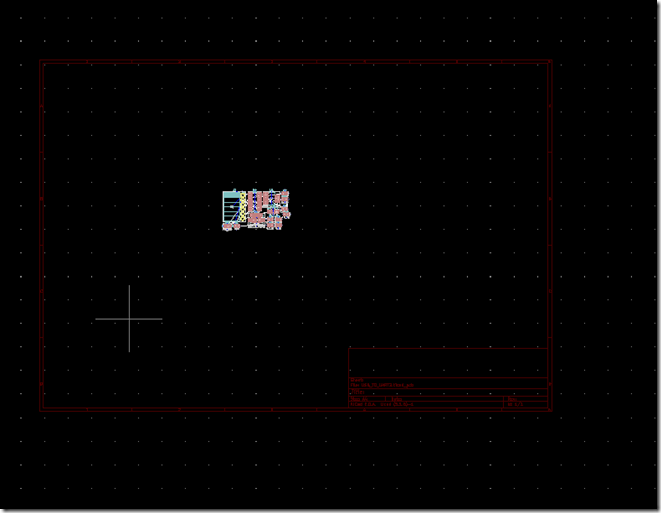

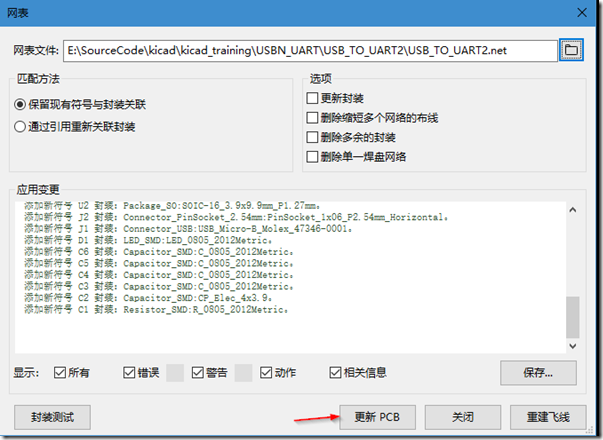

加載網表
pcbnew中的操作
1.擺放元件位置--布局
2.連線
