1. 前言

PMOS管在電路中經常別用來當做電源開關，本文以6大關鍵引數簡短描述PMOS的選型，

2. 常用電路

下圖是一個典型的PMOS管電源開關電路，當GPIO_CRTL=0V時，S和G極壓差大于MOS管開啟電壓時，MOS管導通，5V_VOUT=5V_VIN；

在這里插入圖片描述

3. 選型要點

① 電壓值

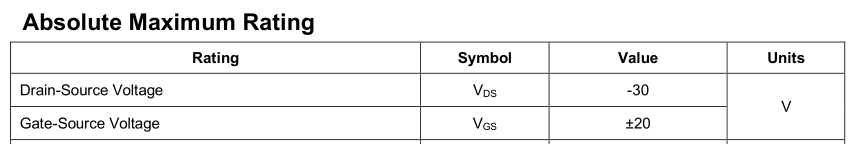

關注Vds最大導通電壓和Vgs最大耐壓，實際使用中，不能超過這個值，否則MOS管會損壞，

在這里插入圖片描述
關注導通電壓Vgs(th)，一般MOS管都是用單片機進行控制，根據單片機GPIO的電平來選擇合適導通閾值的MOS管，并且盡量留有一定的余量，以確保MOS可以正常開關，

在這里插入圖片描述

② 電流值

關注ID電流，這個值代表了PMOS管的能流過多大電流，反應帶負載的能力，超過這個值，MOS管也會損壞，

在這里插入圖片描述

③ 功率損耗

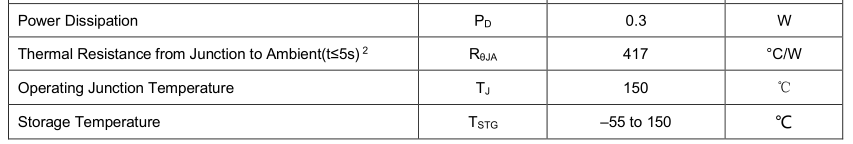

功率損耗需要關注以下幾個引數，包括熱阻、溫度，熱阻指的是當有熱量在物體上傳輸時，在物體兩端溫度差與熱源的功率之間的比值，單位是℃/W或者是K/W，熱阻的公式為ThetaJA = (Tj-Ta)/P，和功率和環境溫度都有關系，

在這里插入圖片描述

④ 導通內阻

導通內阻關注PMOS的Rds(on)引數，導通內阻越小，PMOS管的損耗越小，一般PMOS管的導通內阻都是在mΩ級別，

⑤ 開關時間

PMOS和NMOS都是開關器件，既然是開關器件，就會有開關時間概念，在高速電路中，盡可能選擇輸入輸出電容（Ciss、Coss）小、開關時間（Td(on)、Td(off)）短的MOS管，以保證資料通信正常，

關于開關時間的具體內容可以參考博文MOS管引數解讀（熱阻、輸入輸出電容及開關時間）

⑥ 封裝

根據PCB板的尺寸，選擇合適的PMOS管尺寸，在板載面積有限的情況下，盡可能選擇小封裝；盡量選擇常用的封裝，以備后續選擇合適的替代料，

4.小結

以上給大家介紹了MOS管選型的的6個關鍵引數，文章截圖主要來源于維安電子的PMOS管WM03P41M2（3407規格）「主要引數：Vds=-30V，ID=-4.1A，SOT-23-3L封裝」，有需要的小伙伴可以發郵件至fortune@ftelectronic.com或者在荃發電子的微信公眾號后臺留言申請免費的樣品，

今天的文章內容到這里就結束了，我們下一期見，
