藍橋杯第十一屆省賽試題（第一場）-有解無憂

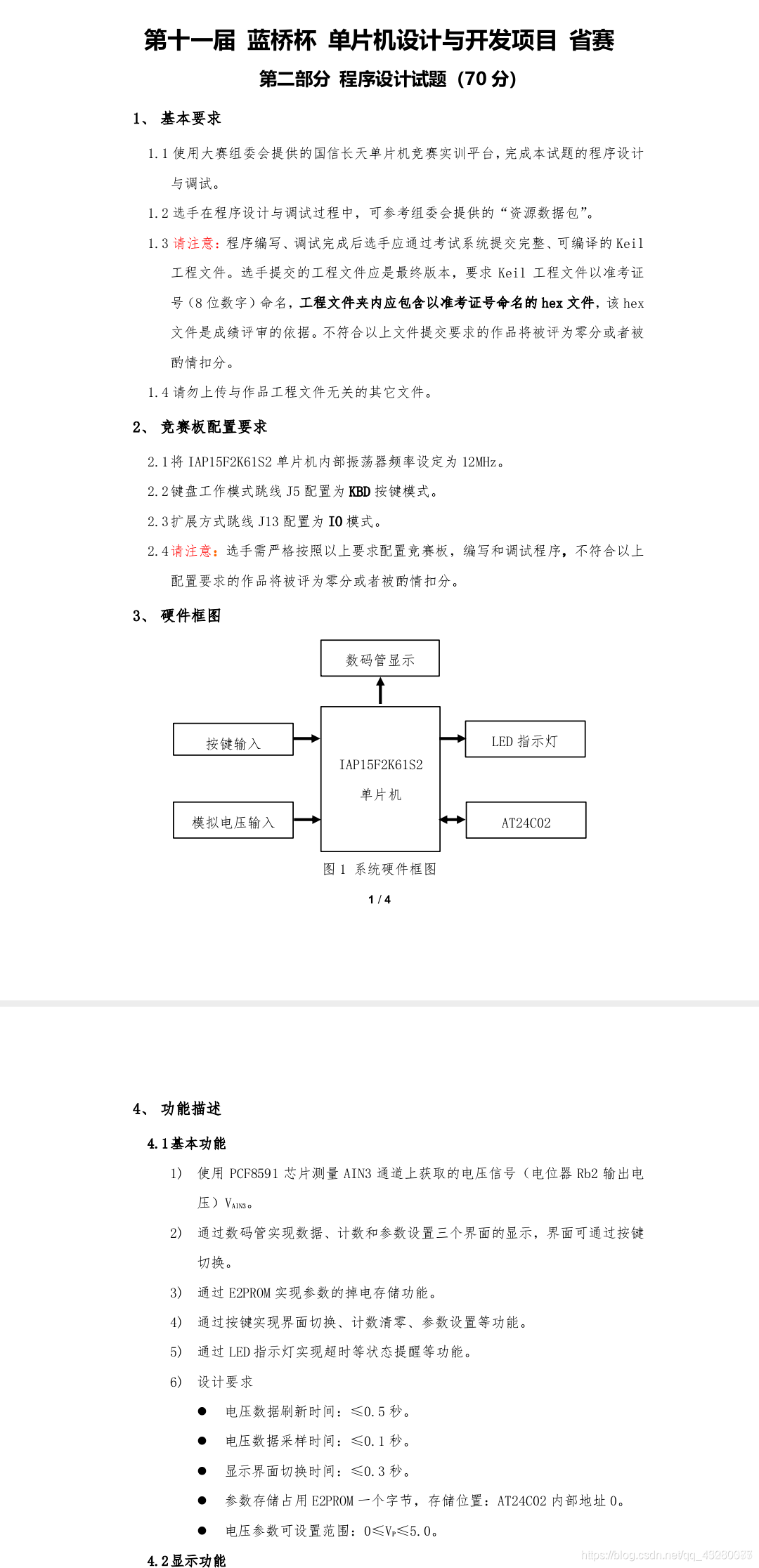

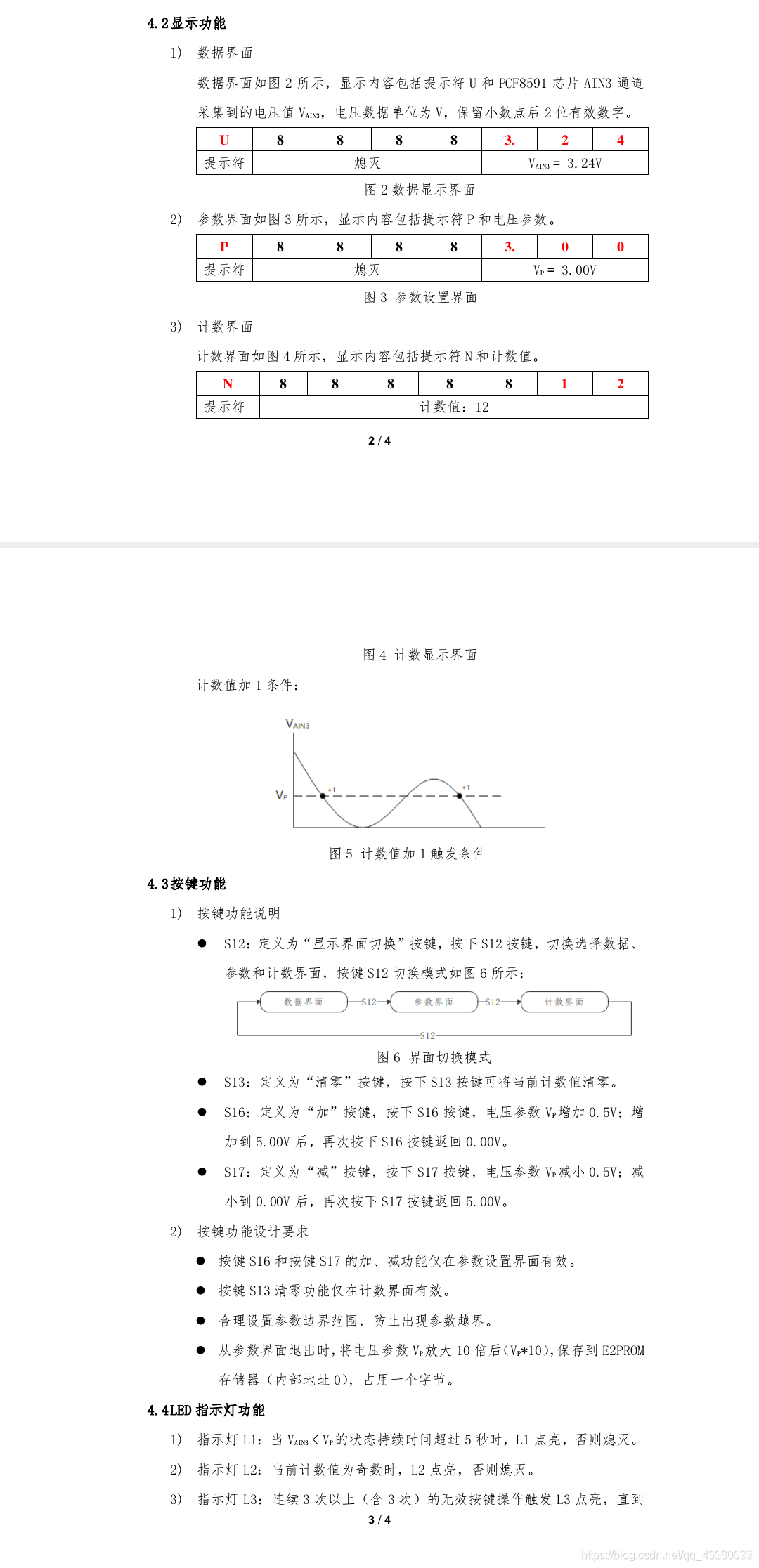

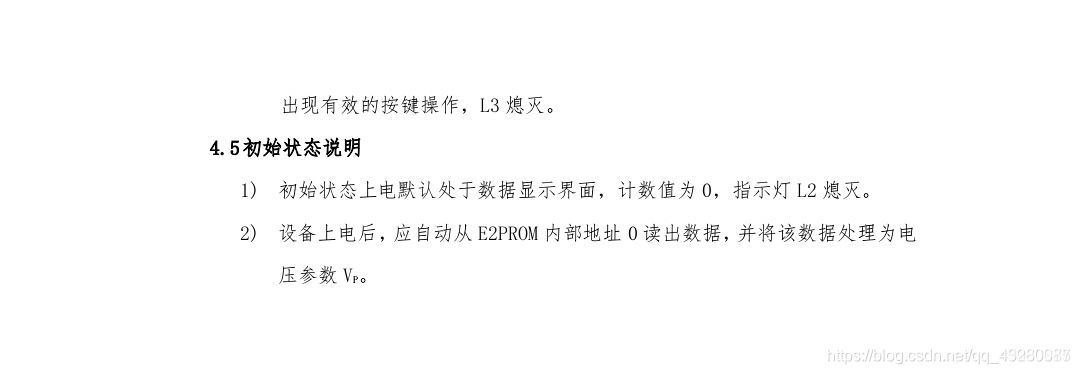

題目要求

在這里插入圖片描述

程式代碼

主函式

#include "stc15f2k60s2.h"
#include "key.h"
#include "hardware.h"
#include "iic.h"
#include "delay.h"

typedef unsigned char uchar;
typedef unsigned int uint;

bit Read_adc_flag;
bit led1_count_flag;

uchar test_flag;
uchar led_value=0xff;
uchar key_val; 			//按鍵值
uint AD_val;			//電壓值
int VP=300;			//電壓引數
uchar count_val=0;		//計數值
uchar error_count;		//錯誤計數
uchar Display_mode;		//界面選擇

uchar code SMG_duan[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
uchar SMG_wei[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

uchar Display1[8];		//界面1
uchar Display2[8];		//界面2
uchar Display3[8];		//界面3

void key_process();	 	//按鍵功能函式
void Timer0Init(void);		//1毫秒@12.000MHz
void Display1_pro();	//界面1處理函式
void Display2_pro();	//界面2處理函式
void Display3_pro();	//界面3處理函式
void judge();

void main()
{
   uchar j;
   All_init();
   Timer0Init();
   test_flag=Read_eeprom(0x09);	  //讀取指定地址的值
   if(test_flag==8)		  		//可取任意值，確保第一次上電，VP=3V
   VP=Read_eeprom(0x00)*10;
   else
   {
	 VP=300;
	 Write_eeprom(0x09,8);
	 delayms(10);
   }
   while(1)
   {
	 key_process();
	 Display1_pro();
	 Display2_pro();
	 Display3_pro();
	 judge();

	 Ledlight(led_value);
	 switch(j)			//保證每次只加1
	 {
	   case 0:
	   if(AD_val>VP)
	   {
	     j++;
	   }
	   break;
	   case 1:
	   if(AD_val<VP)
	   {
	   	 j=0;
		 count_val++;
	   }
	   break;
	 }
   }
}

void judge()
{
  uchar flag1,flag2,flag3;
  if(AD_val<VP)
    led1_count_flag=1;
  else
    led1_count_flag=0;

  if(count_val%2!=0)			//判斷奇偶
  led_value&=0xfd;
  else
  led_value|=0x02;

  if(Display_mode!=1)		  //無效按鍵
  {
    if((key_val==16)||(key_val==17))
	error_count++;
  }
  else
  {
	if((key_val==16)||(key_val==17))
	error_count=0;
  }
  if(Display_mode!=2)
  {
	if(key_val==13)
	error_count++;
  }
  else
  {
	if(key_val==13)
	error_count=0;
  }

  if((key_val==4)||(key_val==5)||(key_val==6)||(key_val==7))
    flag1=1;
  if((key_val==8)||(key_val==9)||(key_val==10)||(key_val==11))
    flag2=1;
  if((key_val==14)||(key_val==15)||(key_val==18)||(key_val==19))
    flag3=1;
  if((flag1==1)||(flag2==1)||(flag3==1))
  {
    flag1=0;	flag2=0;	flag3=0;
	error_count++;
  }

  if(error_count>=3)
  {
	led_value&=0xfb;
  }
  else
  led_value|=0x04;
}

#define fun(x) (int)(5*x/255.0*100+0.5)             //數字電壓x轉換為模擬電壓的公式
void Display1_pro()	  		//界面1
{
  uint temp;
  if(Read_adc_flag)				//100ms讀一次資料
  {
    temp=Read_pcf8591(0x03);
    Read_adc_flag=0;
	AD_val=fun(temp);
  }
  Display1[0]=0x3e;
  Display1[1]=0x00;
  Display1[2]=0x00;
  Display1[3]=0x00;
  Display1[4]=0x00;
  Display1[5]=SMG_duan[AD_val/100]|0x80;
  Display1[6]=SMG_duan[AD_val/10%10];
  Display1[7]=SMG_duan[AD_val%10];
}

void Display2_pro()	  		//界面2
{
  Display2[0]=0x73;
  Display2[1]=0x00;
  Display2[2]=0x00;
  Display2[3]=0x00;
  Display2[4]=0x00;
  Display2[5]=SMG_duan[VP/100]|0x80;
  Display2[6]=SMG_duan[VP/10%10];
  Display2[7]=SMG_duan[VP%10];
}

void Display3_pro()	  		//界面3
{
  Display3[0]=0x37;
  Display3[1]=0x00;
  Display3[2]=0x00;
  Display3[3]=0x00;
  Display3[4]=0x00;
  Display3[5]=0x00;
  Display3[6]=SMG_duan[count_val/10];
  Display3[7]=SMG_duan[count_val%10];
}

void key_process()
{
  uchar temp;
  key_val=Key_init();
  switch(key_val)
  {
	case 12:			//界面切換
	error_count=0;
	Display_mode++;
	if(Display_mode==3)
	Display_mode=0;
	break;

	case 13:		   //清零
	if(Display_mode==2)
	count_val=0;
	break;

	case 16:		   //"加"
	if(Display_mode==1)
	{
	  VP+=50;
	  if(VP>500)
	  VP=0;
	  temp=VP/10;
	  Write_eeprom(0x00,temp);
	  delayms(10);
	}
	break;

	case 17:		   //"減"
	if(Display_mode==1)
	{
	  VP-=50;
	  if(VP<0)
	  VP=500;
	  temp=VP/10;
	  Write_eeprom(0x00,temp);
	  delayms(10);
	}
	break;
  }
}

void Timer0Init(void)		//1毫秒@12.000MHz
{
	AUXR |= 0x80;		//定時器時鐘1T模式
	TMOD &= 0xF0;		//設定定時器模式
	TL0 = 0x20;		//設定定時初值
	TH0 = 0xD1;		//設定定時初值
	TF0 = 0;		//清除TF0標志
	TR0 = 1;		//定時器0開始計時
	EA=1;
	ET0=1;
}

void timer0() interrupt 1
{
  static smg_count;
  uchar adc_count;
  uint led1_count;
  uchar i;

  adc_count++;
  smg_count++;

  if(led1_count_flag)
  {
    led1_count++;
	if(led1_count>5000)
	{
	  led_value&=0xfe;
	}
  }
  else
  {
	led_value|=0x01;
	led1_count=0;
  }

  if(smg_count==2)
  {
    smg_count=0;
	P2=P2&0x1f|0xc0;	P0=SMG_wei[i];
	P2=P2&0x1f;

	if(Display_mode==0)
	{
	  P2=P2&0x1f|0xe0;	P0=~Display1[i];
	  P2=P2&0x1f;
	}

	if(Display_mode==1)
	{
	  P2=P2&0x1f|0xe0;	P0=~Display2[i];
	  P2=P2&0x1f;
	}

	if(Display_mode==2)
	{
	  P2=P2&0x1f|0xe0;	P0=~Display3[i];
	  P2=P2&0x1f;
	}

	i++;
	if(i==8)
	i=0;
  }

  if(adc_count==100)
  {
    adc_count=0;
	Read_adc_flag=1;
  }
}

按鍵部分

#include "key.h"

unsigned char Key_init()
{
  static unsigned char key_state=0;
  unsigned char key1,key2;
  unsigned char key_press;
  unsigned char key_val;

  P30=0; P31=0; P32=0; P33=0;   P34=1; P35=1; P42=1; P44=1;
  if(P34==0) key1=0xe0;
  if(P35==0) key1=0xd0;
  if(P42==0) key1=0xb0;
  if(P44==0) key1=0x70;
  if((P34==1)&&(P35==1)&&(P42==1)&&(P44==1))
  key1=0xf0;

  P30=1; P31=1; P32=1; P33=1;   P34=0; P35=0; P42=0; P44=0;
  if(P30==0) key2=0x0e;
  if(P31==0) key2=0x0d;
  if(P32==0) key2=0x0b;
  if(P33==0) key2=0x07;
  if((P30==1)&&(P31==1)&&(P32==1)&&(P33==1))
  key2=0x0f;
  key_press = key1|key2;

  switch(key_state)
  {
    case 0:
	if(key_press!=0xff)
	key_state = 1;
	break;

	case 1:
	if(key_press!=0xff)
	{
	  if(key_press==0x7e)  key_val=7;
	  if(key_press==0x7d)  key_val=6;
	  if(key_press==0x7b)  key_val=5;
	  if(key_press==0x77)  key_val=4;

	  if(key_press==0xbe)  key_val=11;
	  if(key_press==0xbd)  key_val=10;
	  if(key_press==0xbb)  key_val=9;
	  if(key_press==0xb7)  key_val=8;

	  if(key_press==0xde)  key_val=15;
	  if(key_press==0xdd)  key_val=14;
	  if(key_press==0xdb)  key_val=13;
	  if(key_press==0xd7)  key_val=12;

	  if(key_press==0xee)  key_val=19;
	  if(key_press==0xed)  key_val=18;
	  if(key_press==0xeb)  key_val=17;
	  if(key_press==0xe7)  key_val=16;

	  key_state = 2;
	}
	else
	key_state = 0;
	break;

	case 2:
	if(key_press==0xff)
	key_state = 0;
	break;
  }

  return key_val;
}

led模塊

#include "hardware.h"

void All_init()
{
  P2=(P2&0x1f)|0x80;  	//關閉led
  P0=0xff;
  P2=P2&0x1f;

  P2=(P2&0x1f)|0xA0; 	//關閉蜂鳴器、繼電器
  P0=0x00;
  P2=P2&0x1f;
}

void Ledlight(unsigned char led_val)
{
  P0=0xff;
  P2=(P2&0x1f)|0x80;
  P0=led_val;
  P2=P2&0x1f;
}

iic模塊

/*
  程式說明: IIC總線驅動程式
  軟體環境: Keil uVision 4.10
  硬體環境: CT107單片機綜合實訓平臺(12MHz)
  日    期: 2011-8-9
*/

#include "iic.h"

//總線啟動條件
void IIC_Start(void)
{
	SDA = 1;
	SCL = 1;
	somenop;
	SDA = 0;
	somenop;
	SCL = 0;
}

//總線停止條件
void IIC_Stop(void)
{
	SDA = 0;
	SCL = 1;
	somenop;
	SDA = 1;
}
/*IIC總線協議規定，每傳送一個位元組資料后，都要有一個應答信號，以確定資料傳送是否被對方收到，
應答信號由接收設備產生，在SCL為高電平期間，接收設備將SDA拉為低電平表示資料傳輸正確，即產生了應答，*/
//應答位控制
void IIC_Ack(unsigned char ackbit)	 //當ackbit為1時，表示單片機對從設備發送來資料的應答
                          //當ackbit為0時，表示主機接收了最后一個位元組，因此不再應答，結束通信
{
	if(ackbit)
	{
		SDA = 0;
	}
	else
	{
		SDA = 1;
	}
	somenop;
	SCL = 1;
	somenop;
	SCL = 0;
	SDA = 1;
	somenop;
}

//等待應答
bit IIC_WaitAck(void)
{
	SDA = 1;
	somenop;
	SCL = 1;
	somenop;
	if(SDA)    //在SCL為高電平期間，因為接收設備未將SDA拉低，所以默認未接收到應答，結束IIC通信
	{
		SCL = 0;
		IIC_Stop();
		return 0;
	}
	else  		//接收到應答，回傳1，繼續下一個資料位元組的傳輸
	{
		SCL = 0;
		return 1;
	}
}

//通過I2C總線發送資料
void IIC_SendByte(unsigned char byt)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		if(byt&0x80)
		{
			SDA = 1;
		}
		else
		{
			SDA = 0;
		}
		somenop;
		SCL = 1;
		byt <<= 1;
		somenop;
		SCL = 0;
	}
}

//從I2C總線上接收資料
unsigned char IIC_RecByte(void)
{
	unsigned char da;
	unsigned char i;

	for(i=0;i<8;i++)
	{
		SCL = 1;
		somenop;
		da <<= 1;
		if(SDA)
		da |= 0x01;
		SCL = 0;
		somenop;
	}
	return da;
}

void Write_eeprom(unsigned char addr,unsigned char dat)
{
  IIC_Start();
  IIC_SendByte(0xa0);
  IIC_WaitAck();
  IIC_SendByte(addr);
  IIC_WaitAck();
  IIC_SendByte(dat);
  IIC_WaitAck();
  IIC_Stop();
}
unsigned char Read_eeprom(unsigned char addr)
{
  unsigned char temp;
  ET0=0;
  IIC_Start();
  IIC_SendByte(0xa0);
  IIC_WaitAck();
  IIC_SendByte(addr);
  IIC_WaitAck();

  IIC_Start();
  IIC_SendByte(0xa1);
  IIC_WaitAck();
  temp=IIC_RecByte();
  IIC_Ack(0);
  IIC_Stop();
  ET0=1;
  return temp;
}

unsigned char Read_pcf8591(unsigned char addr)
{
  unsigned char temp;
  ET0=0;
  IIC_Start();
  IIC_SendByte(0x90);
  IIC_WaitAck();
  IIC_SendByte(addr);
  IIC_WaitAck();

  IIC_Start();
  IIC_SendByte(0x91);
  IIC_WaitAck();
  temp=IIC_RecByte();
  IIC_Ack(0);
  IIC_Stop();
  ET0=1;
  return temp;
}

（iic.h檔案中定義的somenop為5個_nop_()，編程時應改為25個）

延時模塊

#include "delay.h"

void Delay1ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 12;
	j = 169;
	do
	{
		while (--j);
	} while (--i);
}

void delayms(unsigned char ms)
{
  unsigned char i;
  for(i=0;i<ms;i++)
  Delay1ms();
}

以上就是代碼全部內容，歡迎交流~
