WebGL簡易教程(十三)：幀快取物件(離屏渲染)

2020-09-12 23:03:33 其他

目錄
  • 1. 概述
  • 2. 示例
    • 2.1. 著色器部分
    • 2.2. 初始化/準備作業
      • 2.2.1. 著色器切換
        • 2.2.1.1. 初始化
        • 2.2.1.2. 頂點緩沖區
      • 2.2.2. 幀緩沖區
        • 2.2.2.1. 創建幀緩沖物件(gl.createFramebuffer())
        • 2.2.2.2. 創建紋理物件并設定其尺寸和引數
        • 2.2.2.3. 創建渲染緩沖區物件(gl.createRenderbuffer())
        • 2.2.2.4. 系結渲染緩沖區并設定尺寸(gl.bindRenderbuffer(),gl.renderbufferStorage())
        • 2.2.2.5. 將紋理物件關聯到幀緩沖區物件(gl.bindFramebuffer(), gl.framebufferTexture2D)
        • 2.2.2.6. 將渲染緩沖區物件關聯到幀緩沖區物件(gl.framebufferRenderbuffer())
        • 2.2.2.7. 檢查幀緩沖區的配置(gl.checkFramebufferStatus())
        • 2.2.2.8. 在幀緩沖區進行繪制(gl.bindFramebuffer())
    • 2.3. 繪制函式
      • 2.3.1. 初始化頂點陣列
      • 2.3.2. 傳遞非公用隨幀不變的資料
      • 2.3.3. 逐幀繪制
        • 2.3.3.1. 繪制到幀快取
        • 2.3.3.2. 繪制到顏色快取

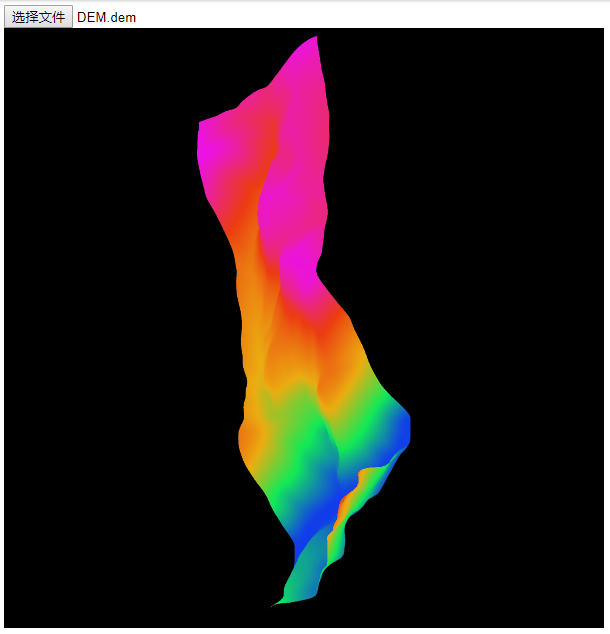

  • 3. 結果
  • 4. 參考

1. 概述

事物是普遍聯系的，為了達到更加真實的渲染效果，很多時候需要利用被渲染物體在其他狀態下的中間渲染結果，處理到最終顯示的渲染場景中，這種中間渲染結果，就保存在幀緩沖區物件（framebuffer object，簡稱FBO）中，用來替代顏色緩沖區或深度快取區，由于其結果并不直接被顯示出來，所以這種技術也被稱為離屏繪制（offscreen drawing），

在之前的教程實體中，地形的顏色資訊都是來自于頂點緩沖區物件，而在這篇教程中，準備寫出這樣一個示例：分別在幀緩沖區和顏色緩沖區中繪制同一塊地形，顏色緩沖區的顏色資訊不通過頂點緩沖區獲取而通過幀緩沖區獲取，這個簡單的示例并沒有具體的實際意義，但是能更好的理解FBO，FBO是后續更高級技術的基礎，

2. 示例

示例的完整代碼太長，這里就不放出來了，可以在文章尾部提供的地址自行下載；這里主要講解其中的關鍵部分，

2.1. 著色器部分

這里定義了兩組著色器，一組是繪制在幀緩沖區的：

// 頂點著色器程式-繪制到幀快取
var FRAME_VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +  //位置
  'attribute vec4 a_Color;\n' + //顏色
  'uniform mat4 u_MvpMatrix;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_Position = u_MvpMatrix * a_Position;\n' + // 設定頂點坐標
  '  v_Color = a_Color;\n' +
  '}\n';

// 片元著色器程式-繪制到幀快取
var FRAME_FSHADER_SOURCE =
  'precision mediump float;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_FragColor = v_Color;\n' +   //將深度保存在FBO中
  '}\n';

可以看到這段著色器程式與繪制在顏色緩沖區的著色器沒有區別，另外一組是正常繪制在顏色緩沖區的：

// 頂點著色器程式
var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +  //位置
  'attribute vec4 a_Color;\n' + //顏色
  'attribute vec4 a_Normal;\n' + //法向量
  'uniform mat4 u_MvpMatrix;\n' +
  'varying vec4 v_PositionFromLight;\n' +
  'void main() {\n' +
  '  gl_Position = u_MvpMatrix * a_Position;\n' +
  '  v_PositionFromLight = gl_Position;\n' +
  '}\n';

// 片元著色器程式
var FSHADER_SOURCE =
  '#ifdef GL_ES\n' +
  'precision mediump float;\n' +
  '#endif\n' +
  'uniform sampler2D u_Sampler;\n' +  //顏色貼圖
  'varying vec4 v_PositionFromLight;\n' +
  'void main() {\n' +
  //獲取顏色貼圖中的值
  '  vec3 shadowCoord = (v_PositionFromLight.xyz/v_PositionFromLight.w)/2.0 + 0.5;\n' +
  '  gl_FragColor = texture2D(u_Sampler, shadowCoord.xy);\n' +
  '}\n';

這里可以看到最終位置仍然來自頂點陣列，顏色卻是從一個紋理物件插值出來的，這個紋理物件正是幀緩沖區中關聯的紋理物件，它是在幀緩沖物件繪制之后傳遞過來的，

注意這里關于紋理坐標的計算，在《WebGL簡易教程(五)：圖形變換(模型、視圖、投影變換)》這篇教程中曾經提到過，在經過頂點著色器之后，頂點坐標會歸一化到-1到1之間；而紋理坐標是在0到1之間的，所以這里需要坐標變換一下，

2.2. 初始化/準備作業

首先仍然是進行一些初始化操作，獲取背景關系后創建著色器，并初始化幀緩沖物件（FBO）：

  // 獲取 <canvas> 元素
  var canvas = document.getElementById('webgl');

  // 獲取WebGL渲染背景關系
  var gl = getWebGLContext(canvas);
  if (!gl) {
    console.log('Failed to get the rendering context for WebGL');
    return;
  }

  //初始化兩個著色器，drawProgram繪制到界面，frameProgram繪制到幀快取
  var drawProgram = createProgram(gl, VSHADER_SOURCE, FSHADER_SOURCE);
  var frameProgram = createProgram(gl, FRAME_VSHADER_SOURCE, FRAME_FSHADER_SOURCE);
  if (!drawProgram || !frameProgram) {
    console.log('Failed to intialize shaders.');
    return;
  }

  //從著色器中獲取地址，保存到對應的變數中
  GetProgramLocation(gl, drawProgram, frameProgram);

  // 初始化幀緩沖區物件 (FBO)
  var fbo = initFramebufferObject(gl);
  if (!fbo) {
    console.log('Failed to intialize the framebuffer object (FBO)');
    return;
  }

  // 開啟深度測驗
  gl.enable(gl.DEPTH_TEST);

  // 指定清空<canvas>的顏色
  gl.clearColor(0.0, 0.0, 0.0, 1.0);

  //清空顏色和深度緩沖區
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

這里的函式GetProgramLocation是功能將從著色器獲取的資料地址保存起來，因為涉及到一些切換著色器再分配資料的操作，保存到變數中方便一些：

//從著色器中獲取地址，保存到對應的變數中
function GetProgramLocation(gl, drawProgram, frameProgram) {
  // Get the storage location of attribute variables and uniform variables
  drawProgram.a_Position = gl.getAttribLocation(drawProgram, 'a_Position');
  drawProgram.u_MvpMatrix = gl.getUniformLocation(drawProgram, 'u_MvpMatrix');
  if (drawProgram.a_Position < 0 || !drawProgram.u_MvpMatrix) {
    console.log('Failed to get the storage location of a_Position, u_MvpMatrix');
    //return;
  }

  frameProgram.a_Position = gl.getAttribLocation(frameProgram, 'a_Position');
  frameProgram.a_Color = gl.getAttribLocation(frameProgram, 'a_Color');
  frameProgram.u_MvpMatrix = gl.getUniformLocation(frameProgram, 'u_MvpMatrix');
  if (frameProgram.a_Position < 0 || frameProgram.a_TexCoord < 0 || !frameProgram.u_MvpMatrix) {
    console.log('Failed to get the storage location of a_Position, a_Color, u_MvpMatrix');
    //return;
  }
}

2.2.1. 著色器切換

在示例中實際進行了兩次繪制操作，分別在幀緩沖區和顏色緩沖區中繪制了一遍，因此，需要用到兩組不同的著色器，但是同一時間內只能用一組著色器進行繪制作業，這里就涉及到一個著色器切換的問題，

2.2.1.1. 初始化

在之前的例子當中，都是通過WebGL組件cuon-utils中的函式initShaders來初始化著色器，這個函式實際上包含了創建著色器程式功能函式createProgram()，以及設定當前著色器函式gl.useProgram()：

function initShaders(gl, vshader, fshader) {
  var program = createProgram(gl, vshader, fshader);
  if (!program) {
    console.log('Failed to create program');
    return false;
  }

  gl.useProgram(program);
  gl.program = program;

  return true;
}

在程式初始化的時候只需要創建著色器函式createProgram()就可以了，在需要傳輸資料和繪制的時候再去設定當前的著色器gl.useProgram()，

2.2.1.2. 頂點緩沖區

除此之外，頂點緩沖區的使用也有所改變，在之前的教程《WebGL簡易教程(三)：繪制一個三角形(緩沖區物件)》中介紹過使用頂點緩沖區的五個步驟：

  1. 創建緩沖區物件(gl.createBuffer())
  2. 系結緩沖區物件(gl.bindBuffer())
  3. 將資料寫入緩沖區物件(gl.bufferData())
  4. 將緩沖區物件分配給attribute變數(gl.vertexAttribPointer())
  5. 開啟attribute變數(gl.enableVertexAttribArray())

但是為了節省空間，兩個不同的著色器是使用相同的頂點緩沖區資料，在需要的時候切換分配資料，因此這里可以將以上五步分成兩個函式——在初始化的時候，進行1~3步：向頂點緩沖區寫入資料，留待繪制的時候分配使用：

//向頂點緩沖區寫入資料，留待以后分配
function initArrayBufferForLaterUse(gl, data, num, type) {
  // Create a buffer object
  var buffer = gl.createBuffer();
  if (!buffer) {
    console.log('Failed to create the buffer object');
    return null;
  }
  // Write date into the buffer object
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

  // Store the necessary information to assign the object to the attribute variable later
  buffer.num = num;
  buffer.type = type;

  return buffer;
}

在繪制時切換到對應的著色器，進行4~5步：分配緩沖區物件并開啟連接：

//分配緩沖區物件并開啟連接
function initAttributeVariable(gl, a_attribute, buffer) {
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.vertexAttribPointer(a_attribute, buffer.num, buffer.type, false, 0, 0);
  gl.enableVertexAttribArray(a_attribute);
}

當然，頂點資料索引也同時分配到頂點緩沖區，需要的時候系結緩沖區物件即可：

//向頂點緩沖區寫入索引，留待以后分配
function initElementArrayBufferForLaterUse(gl, data, type) {
  // Create a buffer object
  var buffer = gl.createBuffer();
  if (!buffer) {
    console.log('Failed to create the buffer object');
    return null;
  }
  // Write date into the buffer object
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, data, gl.STATIC_DRAW);

  buffer.type = type;

  return buffer;
}

2.2.2. 幀緩沖區

幀緩沖區物件保存的是渲染的中間結果，因此分別存在三個關聯物件——顏色關聯物件（color attachment）、深度關聯物件（depth attachment）和模板關聯物件（stencil attachment），用來代替顏色緩沖區、深度緩沖區和模板緩沖區，關聯物件分為兩種：紋理物件和渲染緩沖區物件（renderbuffer object），一般來說，可以定義一個紋理物件作為幀緩沖區的的顏色關聯物件，定義一個渲染緩沖區物件作為幀緩沖區的深度關聯物件，來實作離屏繪制，

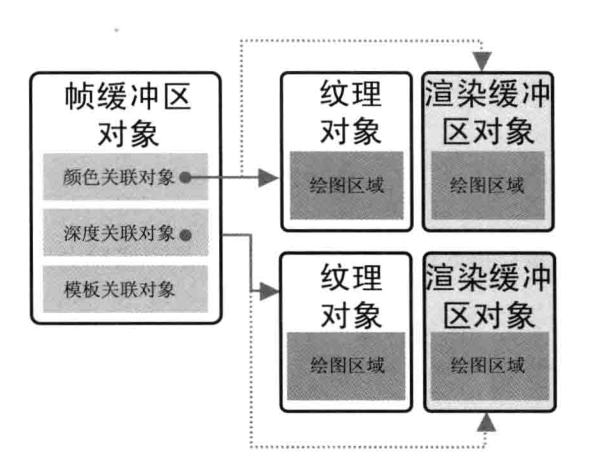

image圖2-1：幀緩沖區物件、紋理物件和渲染緩沖區物件

在函式initFramebufferObject()中進行了幀緩沖區的初始化作業，具體來說， 幀緩沖區的具體設定程序可以分為如下8步：

2.2.2.1. 創建幀緩沖物件(gl.createFramebuffer())

通過gl.createFramebuffer()來創建初始化物件：

// 初始化幀緩沖區物件 (FBO)
function initFramebufferObject(gl) {
  //...

  // 創建幀緩沖區物件 (FBO)
  framebuffer = gl.createFramebuffer();
  if (!framebuffer) {
    console.log('Failed to create frame buffer object');
    return error();
  }

  //...
}

2.2.2.2. 創建紋理物件并設定其尺寸和引數

在教程《WebGL簡易教程(十一)：紋理》中就已經介紹過如何創建紋理物件并設定紋理物件的引數，這里的創建程序也是一樣的；只是細節略有不同:

  1. 這里設定紋理的長、寬可以跟畫布的長寬不一樣，想要速度快，可以小一點；想要效果好，就可以大一點，
  2. gl.texImage2D函式的最后一個引數需設定為null，表示新建了一塊空白的區域，以便幀快取繪制，
function initFramebufferObject(gl) {
  //...

  // 創建紋理物件并設定其尺寸和引數
  texture = gl.createTexture(); // 創建紋理物件
  if (!texture) {
    console.log('Failed to create texture object');
    return error();
  }
  gl.bindTexture(gl.TEXTURE_2D, texture); // Bind the object to target
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, OFFSCREEN_WIDTH, OFFSCREEN_HEIGHT, 0, gl.RGBA, gl.UNSIGNED_BYTE, null);
  // 設定紋理引數
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
  framebuffer.texture = texture; // 保存紋理物件

  //...
}

2.2.2.3. 創建渲染緩沖區物件(gl.createRenderbuffer())

通過函式gl.createRenderbuffer()創建渲染緩沖區物件，這個渲染緩沖區物件將被指定成深度關聯物件，

function initFramebufferObject(gl) {
  //...

  // 創建渲染緩沖區物件并設定其尺寸和引數
  depthBuffer = gl.createRenderbuffer(); //創建渲染緩沖區
  if (!depthBuffer) {
    console.log('Failed to create renderbuffer object');
    return error();
  }

  //...
}

2.2.2.4. 系結渲染緩沖區并設定尺寸(gl.bindRenderbuffer(),gl.renderbufferStorage())

將渲染緩沖區系結到目標上，通過目標設定渲染緩沖區的尺寸等引數，

function initFramebufferObject(gl) {
  //...

  gl.bindRenderbuffer(gl.RENDERBUFFER, depthBuffer); // Bind the object to target
  gl.renderbufferStorage(gl.RENDERBUFFER, gl.DEPTH_COMPONENT16, OFFSCREEN_WIDTH, OFFSCREEN_HEIGHT);

    //...
}

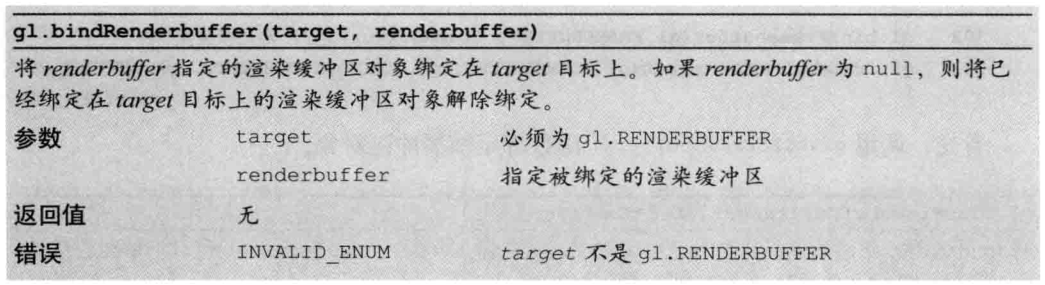

對于WebGL/OpenGL而言，任何緩沖區物件都是需要系結到目標上，再對目標進行操作的，系結函式gl.bindRenderbuffer()的定義為：

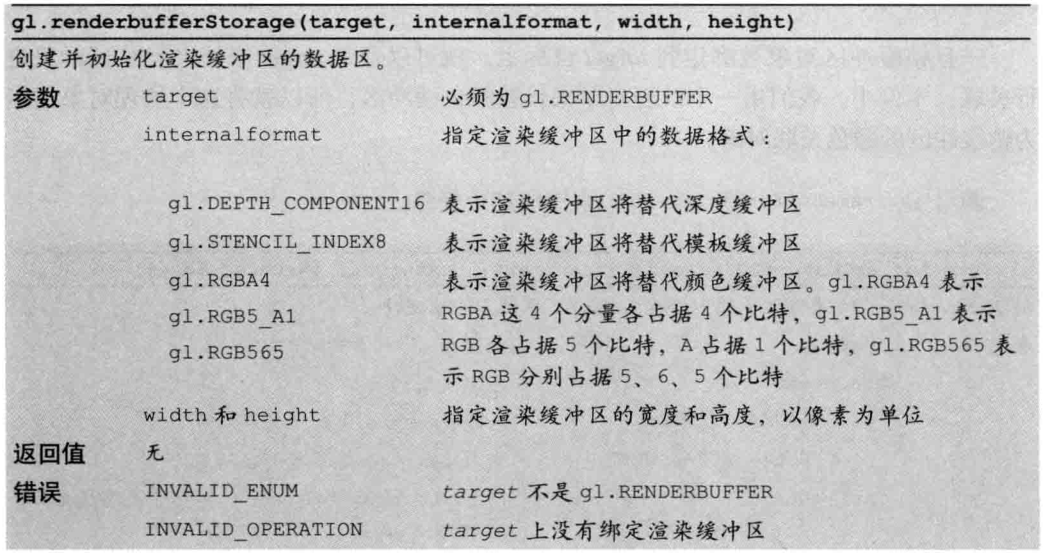

系結完成后，通過gl.renderbufferStorage()函式設定渲染緩沖區的格式、寬度以及高度等，注意深度關聯的渲染緩沖區，其寬度和高度必須與作為顏色關聯物件的紋理緩沖區一致，其函式定義為：


2.2.2.5. 將紋理物件關聯到幀緩沖區物件(gl.bindFramebuffer(), gl.framebufferTexture2D)

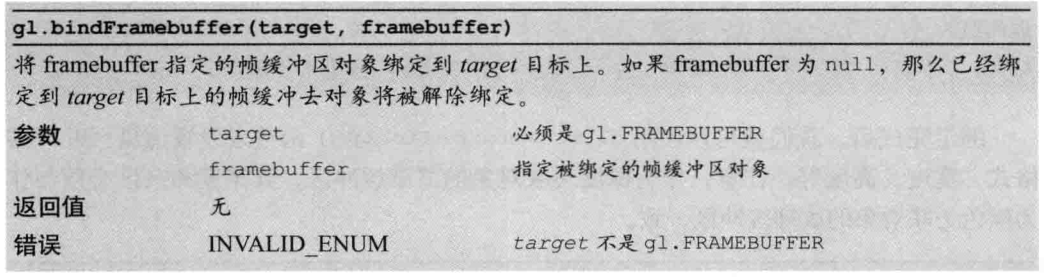

仍然是先將幀緩沖系結到目標上，使用函式gl.bindFramebuffer()進行系結：

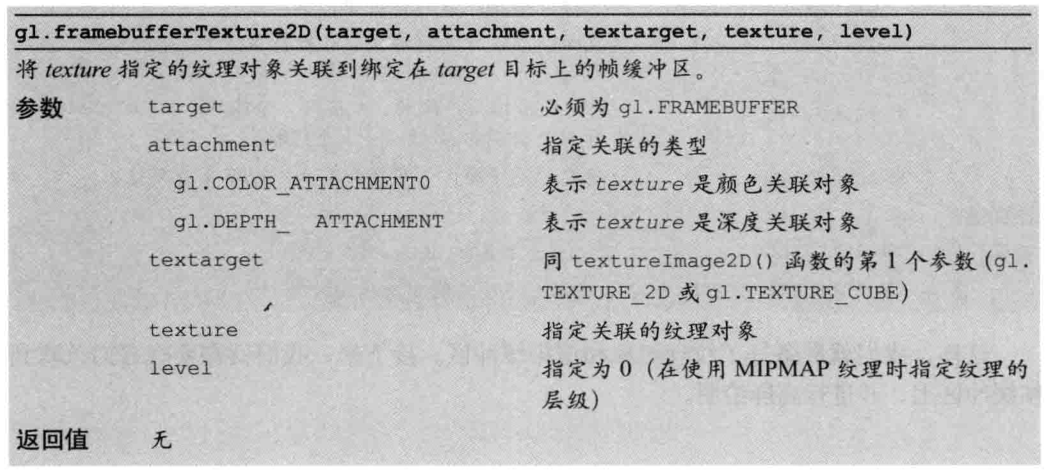

使用系結的目標，將創建的紋理物件指定為幀緩沖區的顏色關聯物件；函式gl.framebufferTexture2D()的定義如下：image
實體中的相關代碼如下：

function initFramebufferObject(gl) {
  //...
  // 將紋理和渲染緩沖區物件關聯到幀緩沖區物件上
  gl.bindFramebuffer(gl.FRAMEBUFFER, framebuffer);
  gl.framebufferTexture2D(gl.FRAMEBUFFER, gl.COLOR_ATTACHMENT0, gl.TEXTURE_2D, texture, 0);   //關聯顏色

  //...
}

注意這里的attachment引數的取值gl.COLOR_ATTACHMENT0，WebGL和OpenGL有所不同，WebGL只允許一個顏色關聯物件而OpenGL允許多個，

2.2.2.6. 將渲染緩沖區物件關聯到幀緩沖區物件(gl.framebufferRenderbuffer())

使用gl.framebufferRenderbuffer()函式將渲染緩沖區物件關聯到幀緩沖區的深度關聯物件：

function initFramebufferObject(gl) {
  //...
  gl.framebufferRenderbuffer(gl.FRAMEBUFFER, gl.DEPTH_ATTACHMENT, gl.RENDERBUFFER, depthBuffer);    //關聯深度
  //...
}

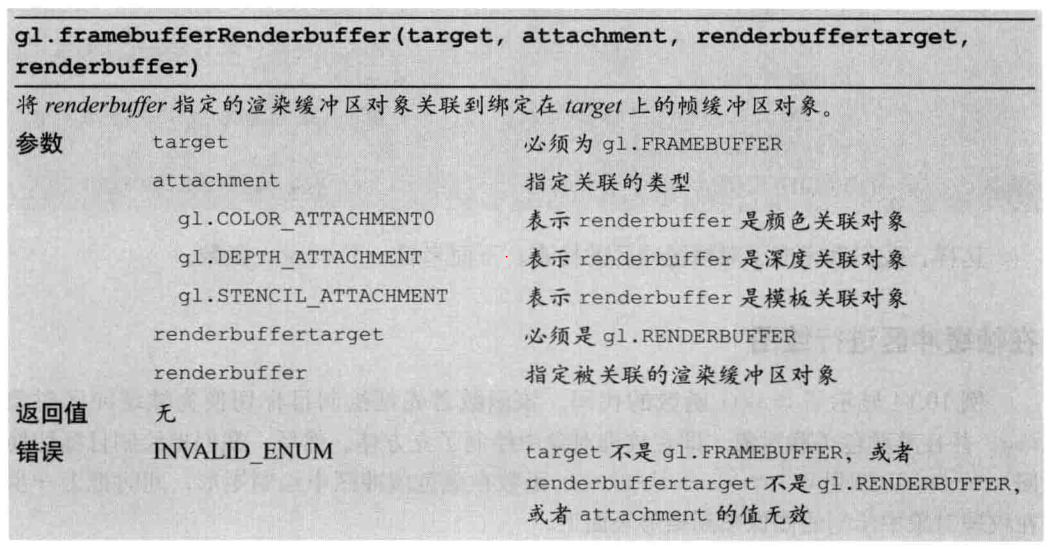

其函式定義如下：


2.2.2.7. 檢查幀緩沖區的配置(gl.checkFramebufferStatus())

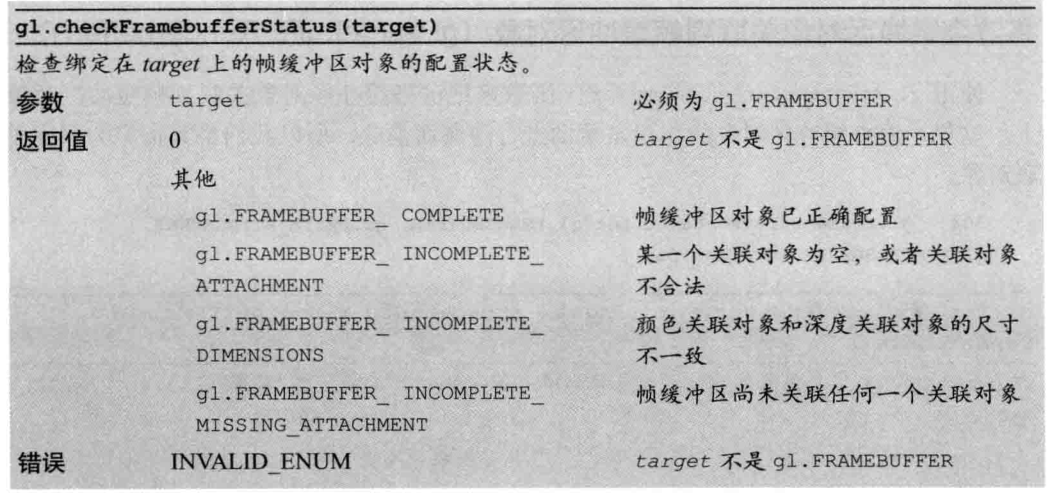

配置幀緩沖區的程序很復雜，WebGL提供了檢查函式gl.checkFramebufferStatus():

相關代碼如下：

function initFramebufferObject(gl) {
  //...
  // 檢查幀緩沖區是否被正確設定
  var e = gl.checkFramebufferStatus(gl.FRAMEBUFFER);
  if (gl.FRAMEBUFFER_COMPLETE !== e) {
    console.log('Frame buffer object is incomplete: ' + e.toString());
    return error();
  }
  //...
}

2.2.2.8. 在幀緩沖區進行繪制(gl.bindFramebuffer())

在需要在幀緩沖區繪制的時候呼叫系結幀緩沖區物件，在需要在顏色緩沖區繪制的時候接觸系結，可以通過gl.bindFramebuffer()函式實作，具體可看下一節內容，

2.3. 繪制函式

初始化準備作業完成后，接下來在加載資料的后進行圖形繪制操作，呼叫繪制函式DrawDEM()：

  demFile.addEventListener("change", function (event) {
    //...
    reader.onload = function () {
      if (reader.result) {

        //讀取
        var terrain = new Terrain();
        if (!readDEMFile(reader.result, terrain)) {
          console.log("檔案格式有誤，不能讀取該檔案！");
        }

        //繪制
        DrawDEM(gl, canvas, fbo, frameProgram, drawProgram, terrain);
      }
    }

readDEMFile()是讀取決議DEM檔案的函式，并保存到自定義的Terrain物件中，通過這個Terrain物件，呼叫DrawDEM()進行繪制：

//繪制
function DrawDEM(gl, canvas, fbo, frameProgram, drawProgram, terrain) {
  // 設定頂點位置
  var demBufferObject = initVertexBuffersForDrawDEM(gl, terrain);
  if (!demBufferObject) {
    console.log('Failed to set the positions of the vertices');
    return;
  }

  //獲取光線:平行光
  var lightDirection = getLight();

  //預先給著色器傳遞一些不變的量
  {
    //使用幀緩沖區著色器
    gl.useProgram(frameProgram);
    //設定MVP矩陣
    setMVPMatrix(gl, canvas, terrain.sphere, lightDirection, frameProgram);

    //使用顏色緩沖區著色器
    gl.useProgram(drawProgram);
    //設定MVP矩陣
    setMVPMatrix(gl, canvas, terrain.sphere, lightDirection, drawProgram);
    //將繪制在幀緩沖區的紋理傳遞給顏色緩沖區著色器的0號紋理單元
    gl.activeTexture(gl.TEXTURE0);
    gl.bindTexture(gl.TEXTURE_2D, fbo.texture);
    gl.uniform1i(drawProgram.u_Sampler, 0);

    gl.useProgram(null);
  }

  //開始繪制
  var tick = function () {
    //幀快取繪制
    gl.bindFramebuffer(gl.FRAMEBUFFER, fbo); //將繪制目標切換為幀緩沖區物件FBO

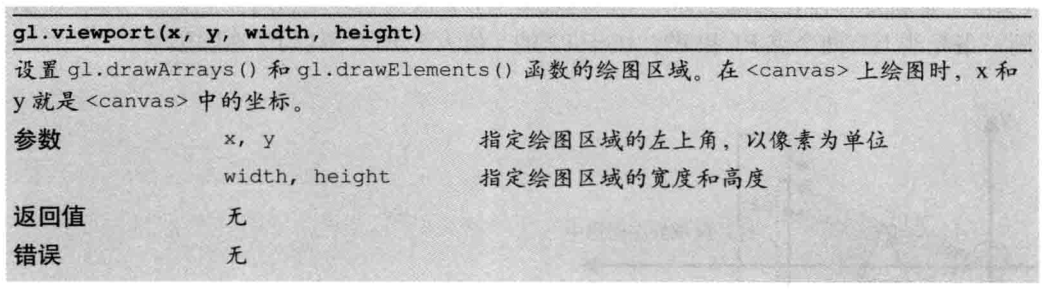

    gl.viewport(0, 0, OFFSCREEN_WIDTH, OFFSCREEN_HEIGHT); // 為FBO設定一個視口

    gl.clearColor(0.2, 0.2, 0.4, 1.0); // Set clear color (the color is slightly changed)
    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); // Clear FBO
    gl.useProgram(frameProgram); //準備生成紋理貼圖

    //分配緩沖區物件并開啟連接
    initAttributeVariable(gl, frameProgram.a_Position, demBufferObject.vertexBuffer); // 頂點坐標
    initAttributeVariable(gl, frameProgram.a_Color, demBufferObject.colorBuffer); // 顏色

    //分配索引并繪制
    gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, demBufferObject.indexBuffer);
    gl.drawElements(gl.TRIANGLES, demBufferObject.numIndices, demBufferObject.indexBuffer.type, 0);

    //顏色快取繪制
    gl.bindFramebuffer(gl.FRAMEBUFFER, null); //將繪制目標切換為顏色緩沖區
    gl.viewport(0, 0, canvas.width, canvas.height); // 設定視口為當前畫布的大小

    gl.clearColor(0.0, 0.0, 0.0, 1.0);
    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); // Clear the color buffer
    gl.useProgram(drawProgram); // 準備進行繪制

    //分配緩沖區物件并開啟連接
    initAttributeVariable(gl, drawProgram.a_Position, demBufferObject.vertexBuffer); // Vertex coordinat

    //分配索引并繪制
    gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, demBufferObject.indexBuffer);
    gl.drawElements(gl.TRIANGLES, demBufferObject.numIndices, demBufferObject.indexBuffer.type, 0);

    window.requestAnimationFrame(tick, canvas);
  };
  tick();
}

2.3.1. 初始化頂點陣列

首先第一步仍然是初始化頂點緩沖區陣列，但是與之前不同的是這個只傳輸頂點資料到頂點緩沖區，并不連接頂點著色器，因為兩組著色器是公用頂點資料的，所以需要在切換著色器的時候分配著色器并連接：

function initVertexBuffersForDrawDEM(gl, terrain) {
  //DEM的一個網格是由兩個三角形組成的
  //      0------1            1
  //      |                   |
  //      |                   |
  //      col       col------col+1
  var col = terrain.col;
  var row = terrain.row;

  var indices = new Uint16Array((row - 1) * (col - 1) * 6);
  var ci = 0;
  for (var yi = 0; yi < row - 1; yi++) {
    //for (var yi = 0; yi < 10; yi++) {
    for (var xi = 0; xi < col - 1; xi++) {
      indices[ci * 6] = yi * col + xi;
      indices[ci * 6 + 1] = (yi + 1) * col + xi;
      indices[ci * 6 + 2] = yi * col + xi + 1;
      indices[ci * 6 + 3] = (yi + 1) * col + xi;
      indices[ci * 6 + 4] = (yi + 1) * col + xi + 1;
      indices[ci * 6 + 5] = yi * col + xi + 1;
      ci++;
    }
  }

  var dem = new Object(); // Create the "Object" object to return multiple objects.

  // Write vertex information to buffer object
  dem.vertexBuffer = initArrayBufferForLaterUse(gl, terrain.vertices, 3, gl.FLOAT);
  dem.colorBuffer = initArrayBufferForLaterUse(gl, terrain.colors, 3, gl.FLOAT);
  dem.normalBuffer = initArrayBufferForLaterUse(gl, terrain.normals, 3, gl.FLOAT);
  dem.indexBuffer = initElementArrayBufferForLaterUse(gl, indices, gl.UNSIGNED_SHORT);
  if (!dem.vertexBuffer || !dem.colorBuffer || !dem.indexBuffer || !dem.normalBuffer) {
    return null;
  }

  dem.numIndices = indices.length;

  // Unbind the buffer object
  gl.bindBuffer(gl.ARRAY_BUFFER, null);
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, null);

  return dem;
}

2.3.2. 傳遞非公用隨幀不變的資料

為了滿足互動需求，繪制函式仍然是通過重繪頁面函式requestAnimationFrame()實作的，有的資料是固定隨幀不變的，這樣的資料可以提前傳輸好，當然，這些資料不包含共用的頂點緩沖區資料：

  //獲取光線:平行光
  var lightDirection = getLight();

  //預先給著色器傳遞一些不變的量
  {
    //使用幀緩沖區著色器
    gl.useProgram(frameProgram);
    //設定MVP矩陣
    setMVPMatrix(gl, canvas, terrain.sphere, lightDirection, frameProgram);

    //使用顏色緩沖區著色器
    gl.useProgram(drawProgram);
    //設定MVP矩陣
    setMVPMatrix(gl, canvas, terrain.sphere, lightDirection, drawProgram);
    //將繪制在幀緩沖區的紋理傳遞給顏色緩沖區著色器的0號紋理單元
    gl.activeTexture(gl.TEXTURE0);
    gl.bindTexture(gl.TEXTURE_2D, fbo.texture);
    gl.uniform1i(drawProgram.u_Sampler, 0);

    gl.useProgram(null);
  }

注意這里通過函式gl.useProgram()切換了著色器，然后再分別給著色器傳輸資料，在這個例子只是通過幀緩沖區做顏色中轉，所以幀緩沖區和顏色緩沖區繪制的MVP矩陣是相同且固定的，所以可以提前傳輸好，并且，將幀緩沖區關聯著顏色關聯物件的紋理物件，分配給顏色緩沖區的片元著色器，

2.3.3. 逐幀繪制

重繪頁面函式requestAnimationFrame()的回呼函式tick()中進行繪制，頁面每隔一段時間就會呼叫這個繪制函式，

2.3.3.1. 繪制到幀快取

為了宣告當前是繪制到幀快取的，首先將要系結幀緩沖區物件gl.bindFramebuffer()，然后呼叫gl.viewport()函式定義一個繪圖的視口：


接下來還是通過gl.useProgram()切換到對應的著色器，分配并連接頂點緩沖區的頂點資料；最后呼叫gl.drawElements()進行繪制即可，

相關的代碼如下：

//開始繪制
  var tick = function () {
    //幀快取繪制
    gl.bindFramebuffer(gl.FRAMEBUFFER, fbo); //將繪制目標切換為幀緩沖區物件FBO
    gl.viewport(0, 0, OFFSCREEN_WIDTH, OFFSCREEN_HEIGHT); // 為FBO設定一個視口

    gl.clearColor(0.2, 0.2, 0.4, 1.0); // Set clear color (the color is slightly changed)
    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); // Clear FBO
    gl.useProgram(frameProgram); //準備生成紋理貼圖

    //分配緩沖區物件并開啟連接
    initAttributeVariable(gl, frameProgram.a_Position, demBufferObject.vertexBuffer); // 頂點坐標
    initAttributeVariable(gl, frameProgram.a_Color, demBufferObject.colorBuffer); // 顏色

    //分配索引并繪制
    gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, demBufferObject.indexBuffer);
    gl.drawElements(gl.TRIANGLES, demBufferObject.numIndices, demBufferObject.indexBuffer.type, 0);

    //...

    window.requestAnimationFrame(tick, canvas);
  };
  tick();
}

2.3.3.2. 繪制到顏色快取

繪制到顏色緩沖區的步驟也是一致的，只不過在繪制之前需要呼叫gl.bindFramebuffer(gl.FRAMEBUFFER, null)解除幀緩沖區系結，將繪制目標切換到當前的顏色緩沖區，當然，設定視口和切換著色器操作都是必須的，相關代碼如下：

//開始繪制
  var tick = function () {
    //...

    //顏色快取繪制
    gl.bindFramebuffer(gl.FRAMEBUFFER, null); //將繪制目標切換為顏色緩沖區
    gl.viewport(0, 0, canvas.width, canvas.height); // 設定視口為當前畫布的大小

    gl.clearColor(0.0, 0.0, 0.0, 1.0);
    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); // Clear the color buffer
    gl.useProgram(drawProgram); // 準備進行繪制

    //分配緩沖區物件并開啟連接
    initAttributeVariable(gl, drawProgram.a_Position, demBufferObject.vertexBuffer); // Vertex coordinat

    //分配索引并繪制
    gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, demBufferObject.indexBuffer);
    gl.drawElements(gl.TRIANGLES, demBufferObject.numIndices, demBufferObject.indexBuffer.type, 0);

    window.requestAnimationFrame(tick, canvas);
  };
  tick();
}

3. 結果

最后運行的結果如下，顯示的是一個特定角度的地形：


跟之前教程相比，示例似乎沒有特別的地方，這個示例的關鍵點在于這個渲染效果經過了幀緩沖區的中轉，給更深入的技術做準備——比如，下一篇要論述的技術：陰影，

4. 參考

本來部分代碼和插圖來自《WebGL編程指南》，源代碼鏈接：地址 ，會在此共享目錄中持續更新后續的內容，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/17725.html

標籤：其他

上一篇：關于OpenCASCADE陣列序列的起始值

下一篇：optix之紋理使用

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
